在電力電子技術不斷向高效化、小型化發展的今天，IGBT（絕緣柵雙極型晶體管）作為核心功率器件，其性能優劣直接決定了整個系統的表現。新潔能授權代理商南山電子為您推薦一款集成了先進技術的600V/40A高速IGBT——NCE40TD60BT。憑借出色的綜合性能，該器件在眾多工業及家電應用中展現出了極強的競爭力。

核心技術：溝槽場截止II代（Trench FS II）工藝

NCE40TD60BT的核心優勢，源于新潔能自主知識產權的溝槽設計以及先進的FS（Field Stop，場截止）第二代技術。傳統的平面型IGBT在導通損耗和開關速度上往往難以兼顧，而Trench FS II技術通過優化芯片內部電場分布，成功打破了這一瓶頸。

得益于這項技術，NCE40TD60BT不僅具備極低的導通壓降，還實現了高速開關特性。更值得一提的是，該器件在VCE(sat)上具有正溫度系數，這意味著隨著溫度升高，導通壓降會增大，從而有效抑制熱失控，使得多管并聯變得簡單易行，極大地方便了大功率系統的設計。

卓越的產品特性

• 極低的導通損耗：在25℃及40A電流條件下，其典型VCE(sat)僅為1.7V（最大值1.9V）；即使在175℃高溫下，典型值也僅為1.9V，有效降低了系統導通損耗。
• 高效的開關性能：器件的總開關損耗在25℃時僅為1.06mJ，在175℃時為1.35mJJ，出色的開關表現有助于提升系統整體效率。
• 參數分布極度緊湊：嚴格的制造工藝保證了產品批次之間極小的參數差異，為工程師的批量設計與生產提供了可靠性保障。
• 高耐壓與高魯棒性：具備600V的集電極-發射極電壓，同時短路耐受時間可達5μs，展現出極高的抗沖擊能力和溫度穩定性。

典型應用場景

憑借上述低損耗、高開關速度及易并聯的優勢，NCE40TD60BT非常適合對效率和可靠性有較高要求的功率轉換場景：

1. 變頻空調：空調壓縮機驅動需要頻繁的開關動作和高效的電能轉換，該器件的低損耗和高頻特性可有效提升空調能效，降低噪音。
2. 電機驅動：無論是工業伺服還是通用變頻器，電機驅動都需要承受較大的電流沖擊和感性負載。其正溫度系數和高魯棒性保障了電機長期運行的穩定。
3. 逆變器：在光伏逆變或UPS不間斷電源中，高效的IGBT是提升轉換效率的關鍵，NCE40TD60BT的Trench FS II技術在這里能發揮巨大作用。

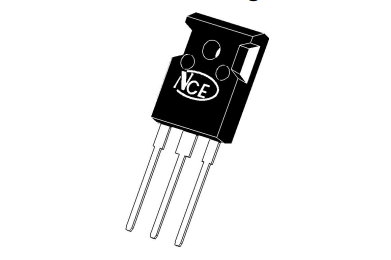

作為一款采用TO-247封裝的600V/40A IGBT，新潔能NCE40TD60BT將前沿的溝槽場截止II代技術轉化為實實在在的性能提升。它在導通損耗、開關速度以及熱穩定性之間找到了極佳的平衡點，是空調、電機驅動及逆變器等應用中不可多得的優質功率器件。
