一、項目背景

某智能產線現場使用三菱Q系列PLC，自帶以太網口，用于控制輸送線、分揀機構及掃碼采集。掃碼槍安裝在移動工位，需要靈活移動、無網線束縛，傳統有線方式布線復雜、易磨損、維護成本高，且移動工位無法固定布線，因此需要實現PLC與掃碼槍之間的無線穩定通訊，傳輸掃碼結果、狀態信號，支持遠程監控與數據上傳。

二、方案選型

結合現場需求，采用工業無線網橋構建無線通訊鏈路，替代傳統網線，實現PLC網口 ?無線網橋 ?掃碼槍的無線透明傳輸。網橋支持 高頻段、高帶寬、低延遲，最遠傳輸距離可達1000米，滿足車間大范圍覆蓋；支持AP/終端、中繼、路由、NAT映射等多種工作模式，適配不同網絡拓撲；具備工業級寬溫、抗干擾、高穩定性，適應粉塵、振動、電磁干擾等惡劣工況，確保掃碼數據實時、可靠傳輸。

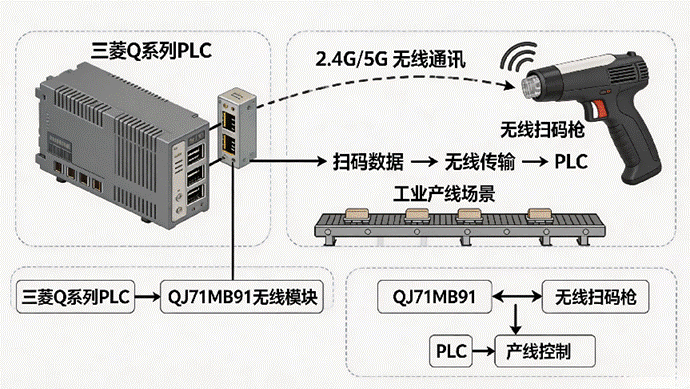

三、網絡拓撲

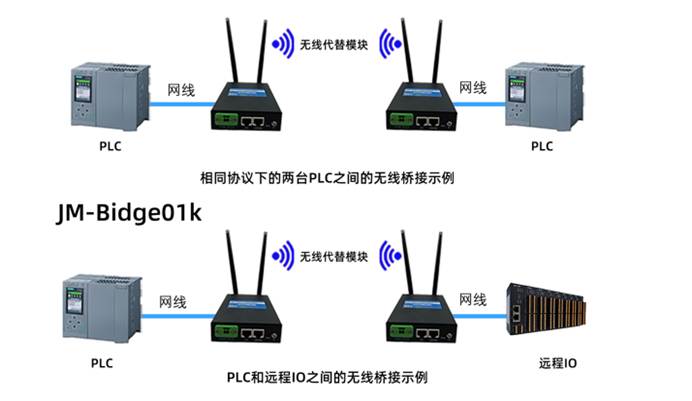

主站端（PLC側）：無線網橋工作在AP模式，網口直連三菱Q系列PLC以太網口，IP與PLC同網段，負責發射無線信號。

從站端（掃碼槍側）：另一臺無線網橋工作在終端模式，網口連接掃碼槍，無線關聯主站AP信號，實現數據雙向透明傳輸。

數據流向：掃碼槍采集數據→從站網橋→無線傳輸→主站網橋 →三菱Q系列PLC，PLC接收后解析數據并執行后續邏輯。

四、無線通訊可靠性保障

工業現場環境復雜，電磁干擾、信號遮擋、距離波動等因素都會影響無線通訊質量，本方案從多維度保障鏈路穩定。首先采用 專用頻段，避開2.4G頻段密集干擾，選用20/40MHz頻寬、149信道，提升抗干擾能力；網橋內置高增益天線，優化信號收發角度，減少車間設備遮擋導致的信號衰減，確保信號強度穩定在-20~-50dBm。其次優化通訊參數，將PLC通訊更新周期調整至128ms，匹配無線鏈路20~50ms的正常延遲，避免因周期過短導致的通訊閃斷、掉站問題。同時啟用網橋數據緩存與重傳機制，短暫信號波動時自動緩存數據、恢復后補發，杜絕掃碼數據丟失；支持配置備份與故障快速恢復，降低現場運維壓力。最后采用工業級硬件設計，寬溫運行、電氣隔離、EMC防護，抵御粉塵、振動、電磁干擾，保障長期連續穩定運行，為掃碼數據實時傳輸提供可靠支撐。

五、效果與優勢

無線靈活連接：掃碼槍擺脫網線束縛，移動工位自由移動，適配復雜產線布局，布線簡潔美觀，降低維護成本。

穩定高速傳輸：無線傳輸速率達300Mbps，延遲控制在20~50ms，掃碼數據實時上傳，無丟包、無卡頓，滿足工業實時性要求。

工業級可靠穩定：寬溫運行、強抗干擾，適應車間惡劣環境，長時間連續運行無故障，保障產線24小時不間斷作業。

快速部署易維護：免編程可視化配置，向?qū)讲僮?，無需專業網絡知識即可完成調試；支持配置備份與恢復，故障快速排查，降低運維難度。

擴展性強：支持一對多、多對一、中繼擴展等模式，后續可接入更多掃碼槍、傳感器、觸摸屏等設備，實現產線多設備無線互聯，助力智能工廠升級。

六、總結

本方案通過工業無線網橋，成功實現三菱Q系列PLC與掃碼槍無線穩定通訊，解決移動工位有線布線難題，兼顧靈活性、穩定性與實時性。設備配置簡單、部署快速、維護便捷，完全適配工業現場惡劣工況，有效提升產線自動化水平與運行效率，為工業設備無線互聯、數字化改造提供可靠、低成本的解決方案。
