按鍵抖動現象分析

機械按鍵的物理結構

機械按鍵由彈性觸點、彈簧機構和導電材料組成。當按下或釋放按鍵時，彈簧的彈性勢能使觸點產生振動，導致觸點不能立即穩定接觸或斷開。

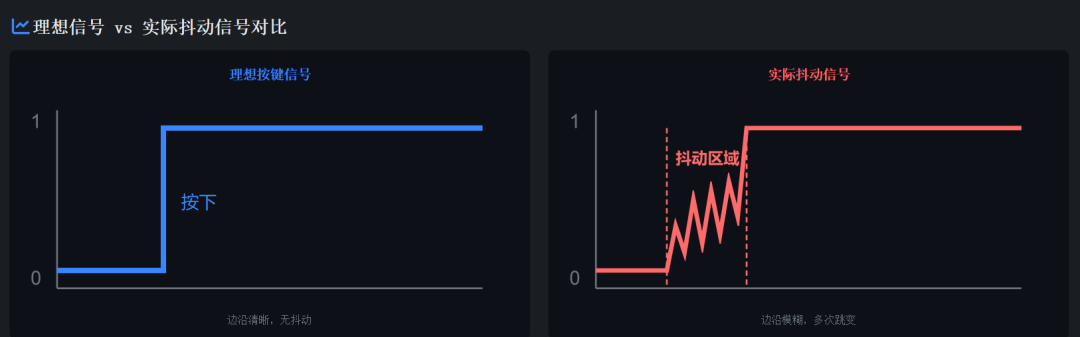

電平跳變的表現形式

抖動表現為短時間內電平的多次跳變。FPGA的高速時鐘（通常50MHz）會將這些跳變識別為多次獨立的按鍵操作，導致系統行為異常。

抖動帶來的問題

計數器誤觸發：?jiǎn)未伟存I導致計數器多次增加

狀態機異常：狀態跳轉不符合預期

多次識別：一次操作被識別為多次

工程結論：抖動是機械按鍵的固有特性，無法避免，必須通過硬件或軟件方法進行消抖處理。

消抖原理

消抖核心思想

等待信號穩定

連續穩定計數

輸出有效信號

消抖不是性能優化手段，而是確保系統正確運行的必需措施。任何使用機械按鍵的 FPGA 設計都必須包含消抖模塊，否則系統無法穩定工作。

消抖工作流程

穩定計數器的工作原理

信號相同：計數器遞增

當key_in == key_last時，說明信號保持穩定，計數器 stable_cnt 加1。

信號不同：計數器清零

當key_in != key_last時，說明信號發生變化，計數器 清零，重新開始計數。

達到閾值：輸出更新

當stable_cnt == CNT_MAX時，認為信號已穩定，更新輸出 key_out。

（計數器工作時序圖）

Verilog 核心代碼

按鍵消抖代碼

modulekey_debounce (
inputwire    clk,   // 系統時鐘，50MHz
inputwire    rst_n,  // 復位信號，低有效
inputwire    key_in,  // 原始按鍵輸入
outputreg    key_out  // 消抖后按鍵輸出
);
// 參數定義：穩定計數器最大值// 50MHz時鐘，20ms消抖時間 = 1_000_000個時鐘周期
parameter CNT_MAX = 20'd1_000_000;
// 內部信號定義reg [19:0] stable_cnt;  // 穩定計數器，最大1_000_000
reg     key_last;   // 上一次按鍵狀態//==================================================
// 消抖核心邏輯//==================================================
always @(posedge clk or negedge rst_n) beginif (!rst_n) begin
    stable_cnt <= 20'd0;
? ? ? ? key_last ? <= 1'b1; ? // 按鍵默認高電平（上拉）
? ? ? ? key_out ? ?<= 1'b1;
? ? endelsebegin// 保存當前按鍵狀態
? ? ? ? key_last <= key_in;
? ? ? ??
? ? ? ? // 穩定計數器邏輯if (key_in == key_last)
? ? ? ? ? ? stable_cnt <= stable_cnt + 1'b1;
? ? ? ? else
? ? ? ? ? ? stable_cnt <= 20'd0;
? ? ? ??
? ? ? ? // 輸出更新邏輯if (stable_cnt == CNT_MAX)
? ? ? ? ? ? key_out <= key_in;
? ? endendendmodule

代碼詳細解析歡迎關注 ALINX 視頻號，黑金云課堂課程直播回放

按鍵仿真波形分析

（消抖前后波形對比）

key_in 分析

多次跳變： 在 T0-T1 期間，信號在高低電平之間快速跳變約50次

抖動時長： 典型抖動持續時間約 10ms

key_out 分析

只變化一次： 在 T2 時刻，信號穩定后才更新輸出

完全消抖： 消除了所有抖動帶來的虛假觸發

驗證結論

消抖正確： 成功消除抖動

響應及時： 穩定后立即輸出

單次觸發： 每次按鍵只觸發一次

實驗擴展建議

調整CNT_MAX值

嘗試不同的穩定閾值（5ms、10ms、20ms、50ms），觀察消抖效果和響應速度的平衡

添加邊沿檢測

在消抖模塊后添加邊沿檢測邏輯，實現單次觸發功能，避免長按時的連續觸發

實際項目應用

將消抖模塊應用于按鍵控制 LED、按鍵計數器、按鍵狀態機等實際項目中
