你是否經歷過這樣的場景：手機快充到一半，手不小心碰到了充電頭，被燙得縮了回去；或者筆記本玩大型游戲時，鍵盤左上角熱得可以煎雞蛋。

這時候，人們往往會罵“電源適配器質量太差”或者“電腦散熱不行”。但這背后的“罪魁禍?zhǔn)住保且粋€(gè)叫MOSFET的功率器件，更具體地說，是MOSFET的封裝沒能很好地處理熱量。

一、功率器件的“原罪”：電阻與熱量

我們?cè)谥暗奈恼轮锌破者^，MOSFET是現代芯片的基石。當它作為開關時，理想狀態下是不耗電的。但現實很骨感，MOSFET在導通時存在電阻（導通電阻Rds(on)），在開關瞬間也存在損耗。

這些損耗去了哪里？能量守恒定律告訴我們：它們變成了熱量。

對于一顆小信號MOSFET，這點熱量不算什么。但對于應用在快充、汽車電控、服務器電源里的功率MOSFET，電流動不動就是幾十甚至上百安培。此時，哪怕只有幾毫歐的電阻，產生的熱量也足以瞬間燒毀硅片。

二、封裝：MOSFET的“生死線”

這時候，MOSFET的封裝設計就成了決定生死的關鍵。

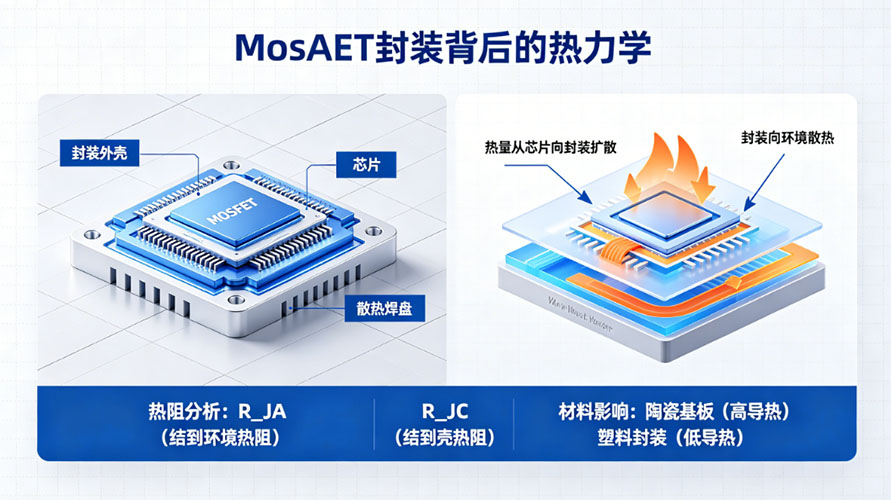

如果把MOSFET的硅片比作一個“熱源”（燒紅的鐵球），那么封裝就是那個“傳熱的手臂”。我們的目標只有一個：把熱量盡可能快地從鐵球上傳遞出去，傳到空氣或者散熱片上。

傳統的“衣服”：早期的插件封裝（如TO-220）依靠金屬引腳導電，但散熱主要靠塑料外殼背面的金屬基板。這種方式熱阻較大，就像隔著手套去摸熱水杯，感覺很遲鈍。

技術的“裸奔”：為了追求極致的散熱，現代封裝技術開始讓芯片“直接接觸”散熱介質。

DFN封裝（雙邊扁平無引腳）：這種封裝的底部直接暴露大面積金屬焊盤，芯片通過銀膠或焊料直接貼在焊盤上。焊接在PCB板上時，熱量可以直接通過PCB銅箔散出去。

ClipBonding（銅夾技術）：傳統的MOSFET用極細的金線或銅線鍵合，這些細線電阻大，容易熔斷。華芯邦等封測廠采用的銅夾技術，用一整片銅片代替幾十根細線，不僅電阻降到了極低，甚至銅片本身就成了散熱片。這就像把原來的“鄉村小徑”拓寬成了“八車道高速”。

三、封裝選型的“黃金法則”

對于電子工程師和采購來說，選MOSFET不能只看耐壓和電流，更要看封裝的熱阻（Theta-JA，Θ-JC）。這個數值越低，說明散熱能力越強。

在選擇功率封裝時，請記住這三條原則：

看應用場景：如果是智能穿戴（密閉空間），必須選DFN這種小體積、低熱阻封裝；如果是工業電機（有風冷），可以選TO-247這種帶散熱片的大封裝。

看寄生參數：封裝引線會引入寄生電感和電阻。在高頻開關的快充里，寄生電感會導致電壓尖峰擊穿MOSFET。因此，盡量選擇無引腳封裝（如DFN5x6、LFPAK）。

看內部互連：盡量選擇銅夾技術的封裝，而不是傳統的打線封裝。這一點，決定了你在過流時會不會“燒機”。

四、不僅僅是“貼標簽”

很多人對封測廠的刻板印象還停留在“把晶圓切一切、用黑膠封一封”。但在功率器件領域，封裝就是技術核心。

一個好的封測方案，能讓MOSFET承受更大的電流沖擊，能讓你120W的快充充電頭體積縮小一半，能讓電動汽車的電控系統穩定運行十年。

結語

下次當你摸到發燙的充電頭時，不必太過驚慌。只要熱量能通過封裝快速傳導出來，而不是悶在芯片內部，這個溫度反而是安全的——說明你的MOSFET正在“奮力工作”。

而在那些你看不見的工藝細節里，華芯邦始終在追求更低的導通電阻和更優的熱管理路徑。不生產晶圓，但卻是晶圓與熱能對抗中的“守門人”。每一顆通過我們測試和封裝的MOSFET，都承載著對功耗與溫度極限的挑戰。

用極致的封裝工藝，讓每一度電都用在刀刃上，而不是白白變成熱量散失在空氣中——這就是功率半導體封裝的意義所在。
