交直流電源濾波器是電子設備中不可或缺的組件，用于抑制電源線上的電磁干擾（EMI），確保設備獲得純凈、穩定的電能。隨著電力電子設備的高速化與新能源應用的普及，電源濾波器的重要性愈發凸顯。

針對交流（AC）和直流（DC）電源系統，電源濾波器在原理、性能、元件選型及安裝上有著顯著的差異。以下是詳細的對比分析：

工作原理與性能差異

交流（AC）濾波器：
在交流系統中，電壓和電流方向呈周期性交替變化。

電容：憑借極板間電場的快速充放電，為高頻交流噪聲提供低阻抗通路，將其旁路至地。

電感：對交變電流產生感應電動勢，阻礙電流變化，形成屏障隔離低頻干擾（如電網諧波）。

性能表現：交流電網環境復雜，濾波器需應對從工業設備產生的低頻諧波（如3次、5次諧波），到無線通信頻段的高頻射頻干擾。

直流（DC）濾波器：
在直流系統中，電壓恒定，電流單向流動。

電容：穩態下處于“斷路”狀態，主要在電源啟動或電壓突變時起緩沖作用。

電感：對直流電的感抗趨近于零，像一條暢通無阻的大道，讓直流平穩通過，同時精準“狙擊”線路中的高頻毛刺和低頻紋波。

性能表現：主要針對電源自身的紋波電壓（由整流、穩壓環節不完全導致）以及電子元件開關瞬間的尖峰脈沖。

選型與損耗

交流系統選型：
面對復雜工況，電容需兼顧大容量與高耐壓（如X2安規電容、Y電容）；電感優先選擇高磁導率鐵芯（如錳鋅鐵氧體）。由于電流方向不斷反轉，交流濾波器的電容介質損耗、電感磁滯與渦流損耗會交替累積，發熱相對明顯。

直流系統選型：
更注重穩定性與精準性。電容多選用低等效串聯電阻（ESR）的陶瓷電容或鉭電容；電感則采用低直流電阻的空心或鐵氧體電感。在穩態直流下，電容幾乎無損耗，電感的損耗也主要源于導線電阻，整體功率損耗極低。

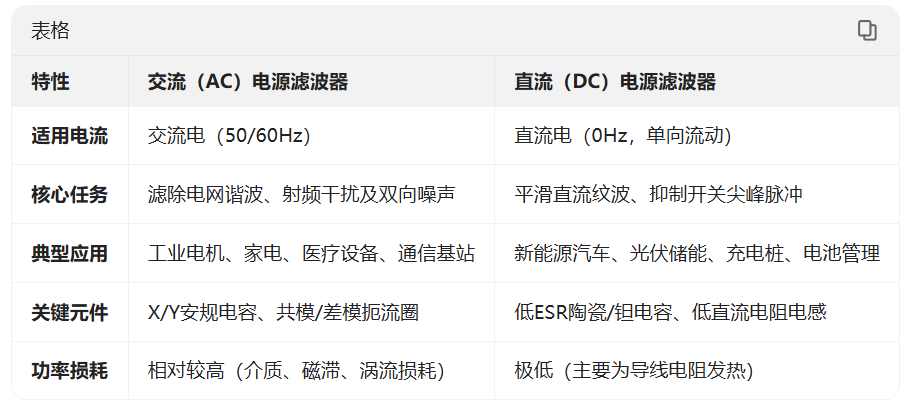

核心差異速覽表

應用場景

交直流濾波器在不同的行業有不同的側重點和技術要求：

1. 高壓直流輸電（HVDC）系統

屬于電力系統級應用。在±500kV甚至±800kV的換流站中，交直流濾波器是必不可少的設備。

交流濾波器：濾除換流器產生的交流側諧波，并提供無功補償。

直流濾波器：濾除直流線路上的諧波，避免干擾鄰近的通信線路。

特點：電壓極高、功率巨大（MW級），設計需遵循國標GB/T 311.14-2024等嚴格標準。

2. 電動汽車與充電樁

汽車電子環境極其惡劣，且涉及高壓安全。

應用：車載充電機（OBC）、DC-DC轉換器、高壓電池側。

要求：需具備高電壓等級（500V-1500V）、大電流（150A-1600A）能力，且滿足車規級震動和溫度要求（如TE的EVX系列）。

3. 工業與精密設備

工業變頻器：變頻器是典型的非線性負載，會產生大量諧波污染電網。通常采用無源濾波或有源電力濾波器進行治理。有源濾波器（APF）通過IGBT逆變器產生反向諧波電流，實現動態實時補償。

精密醫療/測量：為了防止50Hz工頻泄漏影響生命體征監測或微弱信號測量，通常采用多級π型濾波甚至線性穩壓（LDO）進行二次凈化，對漏電流有極苛刻的限制。
