電子發燒友網報道（文/莫婷婷）編碼器是將信號或數據進行編制、轉換為可用以通訊、傳輸和存儲信號形式的設備。在人形機器人領域，編碼器主要通過實時監測關節的運動狀態，為控制系統提供精確的反饋信息，可以實現精準位置控制、動態速度調節、力與扭矩感知、安全保護機制、復雜動作協調等關鍵功能，是實現低延遲(如5ms以下)感知-決策-執行閉環的關鍵硬件。

從系統架構看，編碼器位于伺服系統的反饋環節，與控制器、驅動器、電機共同構成控制-驅動-執行-傳感的完整閉環。本文將介紹人形機器人對編碼器的需求特點，以及近期業內廠商推出的新一代編碼器產品。

編碼器的技術分類與特點
編碼器按不同維度可分為多種類型，各類技術路線在精度、成本、環境適應性等方面存在顯著差異，其關鍵性能指標是分辨率、絕對精度和重復精度。

按測量原理分類：可以分為光電編碼器、磁電編碼器、電感式編碼器、旋轉變壓器。

光電編碼器：利用光電轉換原理，通過光柵盤與光電元件的相對運動產生脈沖信號。其優勢在于精度極高，分辨率可達25位以上，雷賽智能在近期宣布自主研發的 26 位超高精度光編編碼器已成功量產。但光電編碼器對環境敏感，粉塵等會直接影響光路傳輸，結構較為復雜，成本較高。

磁電編碼器：采用磁阻效應或霍爾效應原理，通過檢測磁場變化獲取位置信息。磁編碼器具備抗干擾性強等突出優勢，成本相對較低。隨著TMR（隧道磁阻）和GMR（巨磁阻）傳感芯片技術的發展，磁編碼器精度不斷提升，主流產品已實現17位絕對式分辨率，部分高端產品突破20位，成為人形機器人關節應用的重要選擇。例如禾川科技在磁編碼器的分辨率達 17 位，精度達 30 角秒。

電感式編碼器：基于電磁感應原理，具備非接觸測量和強抗干擾能力的特點，分辨率可達微米級，甚至是納米級；電感式編碼器采用無接觸式設計，減少了機械磨損從而延長設備使用壽命。此外，部分高端的電感編碼器，還具備測量位置、速度，以及方向識別等多個能力。

旋轉變壓器：是一種模擬式角度傳感器，通過變壓器原理工作，具備更強的環境適應性，可在高溫、強振動、強輻射等極端環境下穩定工作。但是精度相對較低，且需要進行信號解調電路，例如用專用解碼芯片或者是軟件解碼。

?

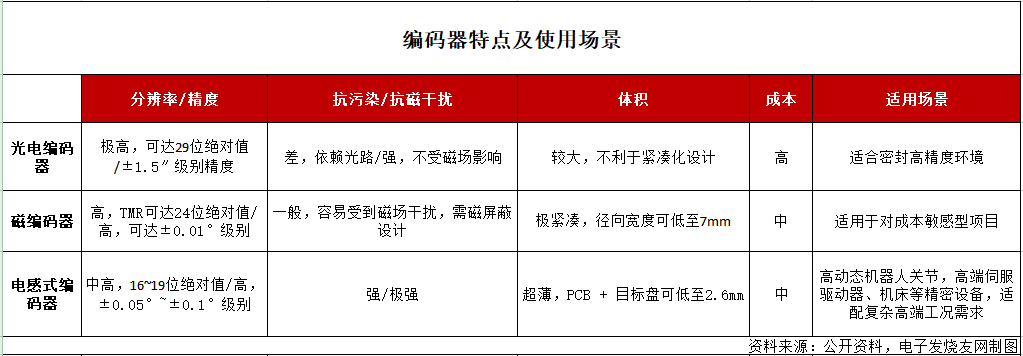

圖：編碼器特點及使用場景

此前，有業內消息指出，特斯拉Optimus最新一代關節模組明確采用電感式編碼器，這一技術路線選擇也將成為人形機器人行業的一次技術定調。

人形機器人正從實驗室走向工廠、家庭等真實場景，面臨不同的油污、溫差和電磁干擾等復雜工況，而工廠正是特斯拉Optimus極有可能的落地場景之一。傳統的磁編碼器易受磁場干擾，而光學編碼器雖然精度高，但對環境要求極為嚴苛。

特斯拉選擇電感式編碼器，是因?yàn)樗胶饬烁呔?、?qiáng)抗干擾性（抗油污/粉塵/磁場）、寬溫域和高可靠性。這也意味著廠商在選擇核心零部件時，除了考量精度，也會關注極強的環境適應能力和魯棒性。

按輸出信號分類：編碼器可以分為增量式編碼器、絕對式編碼器。增量式編碼器：根據獨立的控制器通過計數脈沖來確定位置。其結構簡單、成本低，但斷電后位置信息會丟失會。絕對式編碼器：可以直接輸出當前絕對位置，而且斷電重啟后位置信息依然準確，無需回零。絕對式編碼器又分單圈（0°~360°）和多圈（記錄累計圈數）兩種。

單圈絕對值編碼器在0°~360°范圍內，即使發生掉電或掉電期間仍有運動，重新上電后仍能準確反饋當前最新位置信息；但當轉動超過360°后，位置計數將歸零并重新從原點開始累積。多圈絕對值編碼器具有更大的絕對位置記憶范圍它能夠?qū)崿F(xiàn)對連續多圈旋轉位置信息的完整記錄與實時追蹤。

人形機器人普遍采用絕對式編碼器，因?yàn)闄C(jī)器人在任務中斷電或急停后，必須立即知道每個關節的精確位置才能安全恢復運動。多圈絕對值編碼器適用于電機本體等需要大范圍連續轉動的關節。

按測量方式分類：可以分為旋轉編碼器、直線編碼器。旋轉編碼器用于測量旋轉角度，可用于人形機器人關節。直線編碼器用于測量線性位移，主要應用于線性執行器和靈巧手等場景。

從技術經濟角度看，各類編碼器的成本和復雜度排序一般為：增量式 < 磁編碼器 < 光電編碼器 < 旋轉變壓器。磁編碼器在環境適應性方面表現最為出色，光電編碼器在精度方面具有明顯優勢，而旋轉變壓器則在極端環境可靠性方面獨占鰲頭。


編碼器在人形機器人中的應用

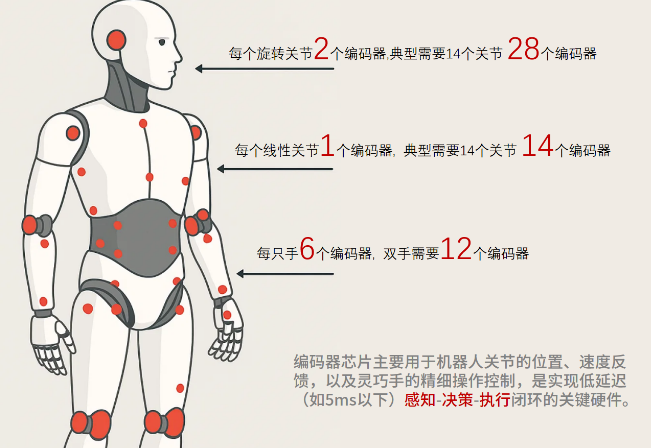

華泰證券等研報指出，在電機成本中，編碼器占30%左右。在人形機器人中，編碼器的應用場景極為關鍵且多樣。昆泰芯微電子的CEO武建峰博士曾在行業論壇中演講時指出，人形機器人每個關節至少需1-2個編碼器，如膝關節、肩關節、腰部等，典型人形機器人配備14+個關節，需20個到30個編碼器。

?
圖源：昆泰芯微

在關節運動控制方面，編碼器可以實時監測關節的旋轉角度和速度，為控制系統提供精確的反饋信息。編碼器會根據人形機器的行走、轉身、彎腰等動作精準測量各個關節的運動狀態，將數據傳輸給控制系統，對應調整關節的驅動電機，從而實現精準的動作控制。例如在行走過程中，腿部關節的編碼器能確保機器人邁出合適大小的步伐，并保持穩定的步伐頻率和節奏。

在位置反饋方面，編碼器能準確反饋機器人各部位相對于初始位置的變化情況，可用于定位、導航以及執行復雜任務。比如在工業生產線上，人形機器人需要精準地將物品放置在指定位置，編碼器就能通過反饋手臂和手部的位置信息，讓機器人知道是否已經到達了目標位置，從而確保操作的準確性。

具體來看，編碼器在人形機器人中可以進行精準位置控制、動態速度調節、力與扭矩感知、安全保護機制、復雜動作協調等功能。
?

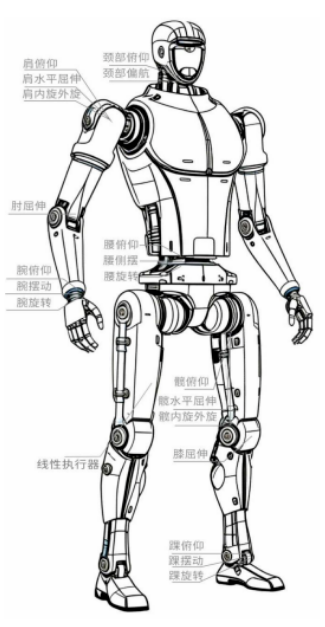

人形機器人磁性編碼器產品的應用（圖源埃斯特磁）

精準位置控制：人形機器人需要實現類人化的精確運動，如行走、抓取、操作等。編碼器實時反饋關節角度，使控制器能夠精確控制每個關節的位置，確保末端執行器到達預定位置。例如，特斯拉Optimus2旋轉關節諧波減速器+雙編碼器閉環控制，雙編碼器采用絕對式+增量式，24位分辨率（0.0003°）實現了微米級定位精度。

動態速度調節：機器人在運動過程中需要實時調整各關節的速度，以實現平穩、協調的動作。編碼器提供精確的速度反饋，使伺服系統能夠根據軌跡規劃要求動態調整電機轉速。

復雜動作協調：人形機器人的多關節協調運動需要精確的時序控制和位置同步。編碼器提供各關節的精確位置信息，使控制器能夠?qū)崿F(xiàn)多關節的協調運動，完成如行走、奔跑、跳躍等復雜動作。

目前來看，人形機器人一般會采用磁編碼器、電感式編碼器或雙編碼器方案，具體選擇取決于關節特性、精度需求及環境適應性要求。

人形機器人關節采用“電機+減速器”的串聯結構，在實際運轉中，電機端的轉動與減速器輸出端之間往往存在微小的傳動誤差。雙編碼器方案由兩種不同類型編碼器組成，例如可以結合了絕對值編碼器與增量式編碼器的不同優勢，消除了這種誤差，它通過同時監測電機輸入端和減速后的輸出端位置，實現對傳動裝置不精準性的動態補償。

例如海德漢KCI 120 Dplus雙編碼器在一個緊湊的讀數頭內集成了兩個獨立的感應式掃描碼盤，既能提供電機的實時反饋，又能精準測量負載端的絕對位置。這種“一體雙能”的架構，不僅大幅提升了機器人執行器的感知精度，更確保了多關節協同運作時信號聯通的絕對可靠與同步。

只不過，雙編碼器系統雖然能顯著提升機器人性能，但在實際應用中也有新的技術挑戰，例如信號處理、控制穩定性、力矩估計精度以及系統標定等地方。信號的處理與融合將影響性能，業內一般采用互補濾波算法的方式。

此外，人形機器人或高精度機械臂中，電機與負載端之間通常存在減速器，受力時會產生微小的彈性變形，出現相位延遲。為了解決該問題，盛泰奇科技的專利顯示公司采用了一種基于雙編碼器的動態解耦方法，系統會實時采集并比對電機端編碼器與負載端編碼器的數據并進行對比，計算彈性變形量后，進行動態調整與補償，通過上述算法，系統能夠?qū)鲃?dòng)鏈的形變干擾進行實時隔離，確保電機和負載端的運動協同一致，從而提升整體的控制穩定性和響應速度。

人形機器人關節對編碼器的要求較高，埃斯特磁公開的資料顯示，在空間極度受限的情況下，對編碼器的厚度和直徑都有要求，小型化要求內外雙編非集成厚度僅3mm、最小外徑8mm；機器人關節要求實現小于0.015°的絕對精度，相對應編碼器就要實現24位的高分辨率和高精度。機器人關節有更快的轉速，空心杯電機常規工作轉速10,000–30,000 rpm，因此編碼器也要支持高轉速，約為每分鐘1.5萬轉（15 kRPM）的高速旋轉。

更關鍵的是，為了讓機器人動作流暢、反應靈敏，機器人關節需要實現30kHz控制頻率的快速響應，編碼器就需要具備高刷新率的特點，例如30kHz的雙編控制頻率，數據更新延遲必須控制在2μS以內。

此外，機器人關節要求更好的環境耐受性，這就要求編碼器同樣具備抗震動、油污和溫度變化等耐受力。當然，想要大規模量產，還得靠自有晶圓廠和碼盤制造降低生產成本，實現性能與價格的雙重平衡。

從氮化鎵芯片到電感式傳感：多家企業加碼研發，國產編碼器加速突圍
MIR DATABANK的數據顯示，2025年中國編碼器市場規模近30億元，同比增長3%，應用領域包括伺服、機床、風電、電梯、機器人等，其中機器人行業增長最快的細分領域，2025年實現了11%的同比增長，預計隨著機器人的爆發，編碼器行業將持續增長。


磁編碼器企業包括海德漢（Heidenhain）、多摩川（TamagawaSeiki）、雷尼紹（Renishaw）等國際大廠以及雷賽智能、禹衡光學（奧普光電）、長春匯通（匯川技術）、宜科電子、蘇州捷之碩等國內企業，相關企業還有ADI、旭化成微電子、英飛凌、博通、MPS、TDK、RLS、iC-Haus、NXP、Allegro、邁來芯、極海半導體、萊姆、賽卓電子、西安中科阿爾法電子科技、燦瑞科技、多維科技、矩陣光電等。

編碼器作為電機運動控制的“眼睛”，其性能直接決定了系統的精度與響應速度。然而，高端編碼器中最核心的芯片與碼盤，制造工藝極其復雜，這也成了國產替代最難啃的“硬骨頭”。
正因如此，在高端編碼器高技術壁壘領域，多家企業正加大研發投入。


海德漢
海德漢（Heidenhain）推出KCI 120 Dplus編碼器高度集成的雙位置反饋編碼器模組（包含掃描頭、轉子單元和處理電路），集成了兩個獨立的感應式掃描碼盤（一個讀數頭），能夠同時采集電機端（輸入端）和負載端（輸出端）的位置信息。通過雙位置反饋，控制系統可以實時計算出傳動鏈的變形量，從而實現全閉環控制，確保機器人末端執行器的絕對定位精度。此外，這種“二合一”設計極大地節省了空間和重量，KCI 120 Dplus高度僅為 20mm，外殼直徑約 81mm，空心軸直徑 19mm。

根據介紹，KCI 120 Dplus編碼器定子可承受 400 m/s2，轉子可承受 600 m/s2 的振動，位精度可達 ±40角秒，單圈分辨率為 20位 (1,048,576位置/圈)。

邁來芯
今年1月，邁來芯（Melexis）推出的MLX90520電感式編碼器芯片，提供22位的絕對位置分辨率，集成了高性能的模擬前端（AFE）和數字信號處理（DSP），通過簡化機械結構和集成化芯片設計，提供小于 3 毫米的超薄傳感器組件，可無縫安裝到緊湊的關節設計中，并減輕了轉動慣量，有助于提升機器人的續航能力。

MLX90520支持片上游標角度計算，適合旋轉角度(360°)或線性位移(小于40cm)檢測兩路信號輸入，內置延時補償算法，實現零延時輸出緊湊型線圈設計，優化 PCB布局密度。

邁來芯在接受電子發燒友網采訪時表示，公司的電感式技術平臺具有極強的模塊化特性，同一款編碼器 IC 可以從 20mm 的手腕關節無縫擴展到 200mm 的大扭矩軀干關節。
邁來芯的產品定位于機器人的“底層基礎模塊”，這種“基本元件”屬性決定了它們天然具備跨形態復用的能力，有助于開發者在不同產品研發中縮短 30% 以上的驗證周期，并大幅降低物料清單 (BOM) 的復雜度。

光碼未來
今年3月，光碼未來（Luxcode）針對人形機器人靈巧手及精密關節的需求，發布了新一代光學絕對式微型編碼器。產品外徑提供外徑8-26m可定制規格，采用中空軸結構，支持貫通安裝與內部穿線，滿足人形機器人的手指關節（尤其是靈巧手）內部空間極其狹小，需要中空結構來布置線纜或傳動軸的需求。

其產品采用光學絕對式技術路線，提供 17bit分辨率。具備上電即知位置（無需回零）、無磁干擾的特點。最大轉速可達20,000 rpm，依托光學讀取與算法抗擾，在高速旋轉下無失真、無延遲。該產品使用不同的空心杯電機。

值得一提的是，光碼未來通過自研光像技術，改變了高端光學編碼器高度依賴進口專用芯片和精密光刻工藝的現象，摒棄傳統的精密光刻玻璃碼盤，采用不銹鋼碼盤結合光學成像算法，從底層原理到生產制造的全鏈條自主可控，加速了國產替代。

中科半導體
今年4月，中科半導體發布的CT?21X系列氮化鎵（GaN）磁編碼芯片，是國內首顆面向人形機器人關節的GaN 磁編碼芯片。該芯片利用基于寬禁帶 GaN 與 AlScN 鐵電調控的優勢，解決了人形機器人關節在高溫、高精度、高動態和緊湊空間下的嚴苛需求。

即使在180℃的極端工況下，其角度精度、溫漂、帶寬及功耗等核心性能指標，依然優于傳統的TMR傳感器。官方給出一組數據：在180℃高溫工況下，AlScN?GaN 2DEG磁傳感器的分辨率可達40nT，其磁場靈敏度達到傳統TMR傳感器的兩倍以上。

根據介紹，CT?21X系列還具備高精度與低延遲的特點，支撐高動態運動控制，角度精度穩定在30–100弧秒，溫漂極低（0.01–0.03°/℃），最高分辨率達21bit。同時，其響應延時< 2μs，帶寬高達1–5MHz，角度誤差僅±0.1°。

CT?21X系列最高支持30萬轉/分鐘的檢測需求，超高轉速檢測能力和極快的計算響應速度，能夠從容應對從高速擺臂到精細操作的各種運動模式。


埃斯特磁
近期，埃斯特磁針對人形機器人靈巧手推出了專用的磁性編碼器及芯片解決方案，具備微型化、高精度和高魯棒性的特點。例如微型電缸用絕對式線性編碼器ELS-004磁柵寬度6mm，讀頭尺寸：7 × 25 mm，采用SPI接口。

ELS-004采用絕對式檢測方式，可以直接讀取位置信息，有效分辨率高達0.2 μm，重復性精度達到1 μm，適合需要精細控制的場景。該產品還采用了高信噪比TMR技術，能夠在復雜的電磁環境中保持信號的純凈和穩定，從而保證了測量的高可靠性。
?
埃斯特磁ELS-004
弓望傳感
2025年9月，弓望傳感推出了RT-B/T系列電感式編碼器。該產品基于電感原理，具備“超窄碼道”與“超大中空”兩大核心創新，解決了傳統編碼器在空間和布線上的局限。

官方介紹，RT-B/T系列電感式編碼器超大中空設計，中空孔徑最大可達95mm，允許動力線、信號線等從關節內部穿過。通過技術創新，弓望傳感實現了超窄碼道，在更小的直徑上達成高精度，定子板寬度僅6.5mm，轉子板寬度僅3mm。
?

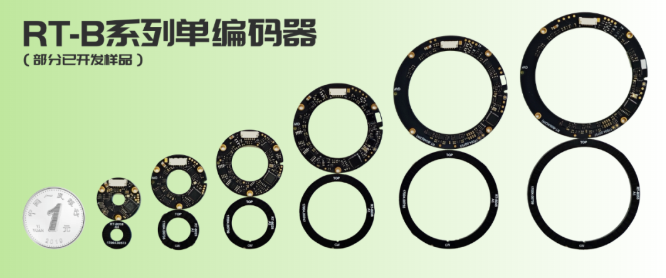

弓望RT-B系列單編碼器（圖源弓望傳感）

28mm外徑以上的B系列產品集成了電池多圈絕對值功能。內置微型電池可在完全斷電的情況下精確記錄關節的絕對位置。解決了斷電位置丟失的痛點，確保了機器人在突發斷電情況下的位置數據安全。

極海半導體
極海半導體已經推出了多款基于APM32E030 / F402 / F103工業級MCU的多款協議轉換型編碼器參考方案，此外其推出的G32R430編碼器專用MCU，是針對人形機器人對高精度、小型化和低功耗的嚴苛需求而設計的。

根據介紹，G32R430編搭載Cortex-M52內核，主頻高達128MHz，并內置自研的ATAN電角度計算擴展指令。單次電角度計算時間<1μs，核心鏈路（信號采樣+計算）執行時間<3μs。其超低延遲特性確保了位置反饋的實時性，滿足了人形機器人對高速實時控制的核心要求。

G32R430內置2個16位高精度ADC（有效位≥13.5-bit），配合多維TMR磁頭，單對極磁鋼理論角度精度優于0.0155°，真實分辨率高達16+N位。人形機器人的靈巧手和精密關節需要感知微小的位置變化。高精度ADC和算法補償能力（如溫度、角度補償）保證了機器人運動的控制精度和穩定性。

該產品還具備低功耗與小型化優勢，芯片Stop模式功耗<15μA，Standby模式功耗<2μA?；谠撔酒木幋a器方案靜態平均功耗約14μA，使用1100mAh電池壽命可達7年以上。采用UFBGA64、QFN等小型封裝，方案板直徑僅35mm，可應用于最小40mm法蘭的伺服電機中。


編碼器技術升級：從微型化到全鏈條自主，突破精度與耐溫極限
從上述代表性編碼器以及最新推出的產品可以看到，編碼器行業的創新正朝著更小體積、更高精度、更強環境適應性以及完全自主可控的方向全面加速。

一是結構形態的極致微型化與高集成度
為了適應人形機器人關節極其狹小的內部空間，編碼器通過二合一高度集成、小型封裝等方式正在向“更小、更薄、更緊湊”演進。
例如海德漢KCI 120 Dplus采用雙編碼器技術，實現了極高的空間利用率。邁來芯電感式編碼器芯片做到了小于3毫米的超薄厚度；埃斯特磁的ELS-004讀頭尺寸僅為7×25mm。極海半導體的G32R430通過單芯片高集成度設計，實現方案板直徑僅35mm。

二是新材料應用，超高精度與超低延遲特性突破
為了滿足機器人高速運動控制和精細操作的需求，編碼器的動態性能指標在不斷突破極限。
邁來芯MLX90520達到了22位分辨率，中科無線CT-21X達到21bit，海德漢KCI 120 Dplus單圈分辨率為20位。

在極低延遲與高帶寬方面，中科無線CT-21X的環路計算延時小于0.2ns，響應延時<2μs；極海G32R430的電角度計算時間<1μs。這種毫秒甚至微秒級的實時反饋，是保障機器人動態平衡和柔順控制的關鍵。中科無線利用GaN材料，突破了編碼器的精度等特性。

三是提升了編碼器的靈活適配性
為了配合機器人的內部走線和不同關節的尺寸差異，例如超大中空與貫通軸：弓望傳感RT-B/T系列提供了最大95mm的中空孔徑，光碼未來也推出了支持貫通穿線的中空軸結構，完美適配大扭矩關節和復雜的內部布線需求。

模塊化與可定制：邁來芯的平臺支持從20mm手腕到200mm軀干關節的無縫擴展；光碼未來提供8-26mm外徑的連續可定制服務，精準填補了空心杯電機等微型場景的市場空白。

四是感知技術的多元化與供應鏈的自主可控
傳統單一技術路線正在被打破，除了主流的磁編（TMR/GMR）和光編外，電感式編碼器憑借抗磁場干擾能力和對油污、灰塵的不敏感性，成為強磁環境下的優選方案。新材料與新工藝應用方面，中科無線引入GaN提升耐高溫與抗輻照能力，光碼未來采用不銹鋼碼盤替代玻璃光柵，大幅提升了光學編碼器的抗振動和抗沖擊能力。

面對高端傳感器長期依賴進口的局面，國內廠商正在加速底層技術的自主研發與全鏈條突破。
例如，光碼未來通過自研“光像技術”，擺脫了對進口專用芯片和精密光刻工藝的依賴；GaN技術應用實現了從材料到器件的自主可控。


小結：
人形機器人產業的爆發式增長，推動了上游產業鏈產能飆升與訂單火爆。在市場需求驅動下，編碼器技術迭代全面加速。為了適應機器人狹小空間與復雜工況，行業正向極致微型化、高集成度演進，并不斷突破精度與響應速度的極限。同時，電感式等具備強抗干擾能力的新技術路線脫穎而出，國內廠商也在底層材料與工藝上持續創新，加速實現高端編碼器的國產化替代與自主可控。
