什么是 OTA？OTA（空中升級技術）是通過無線網絡（如藍牙、Wi-Fi、蜂窩網絡）為設備遠程更新程序的一種技術，無需連接電腦或?qū)Ｓ霉ぞ呒纯赏瓿绍浖墶?/p>

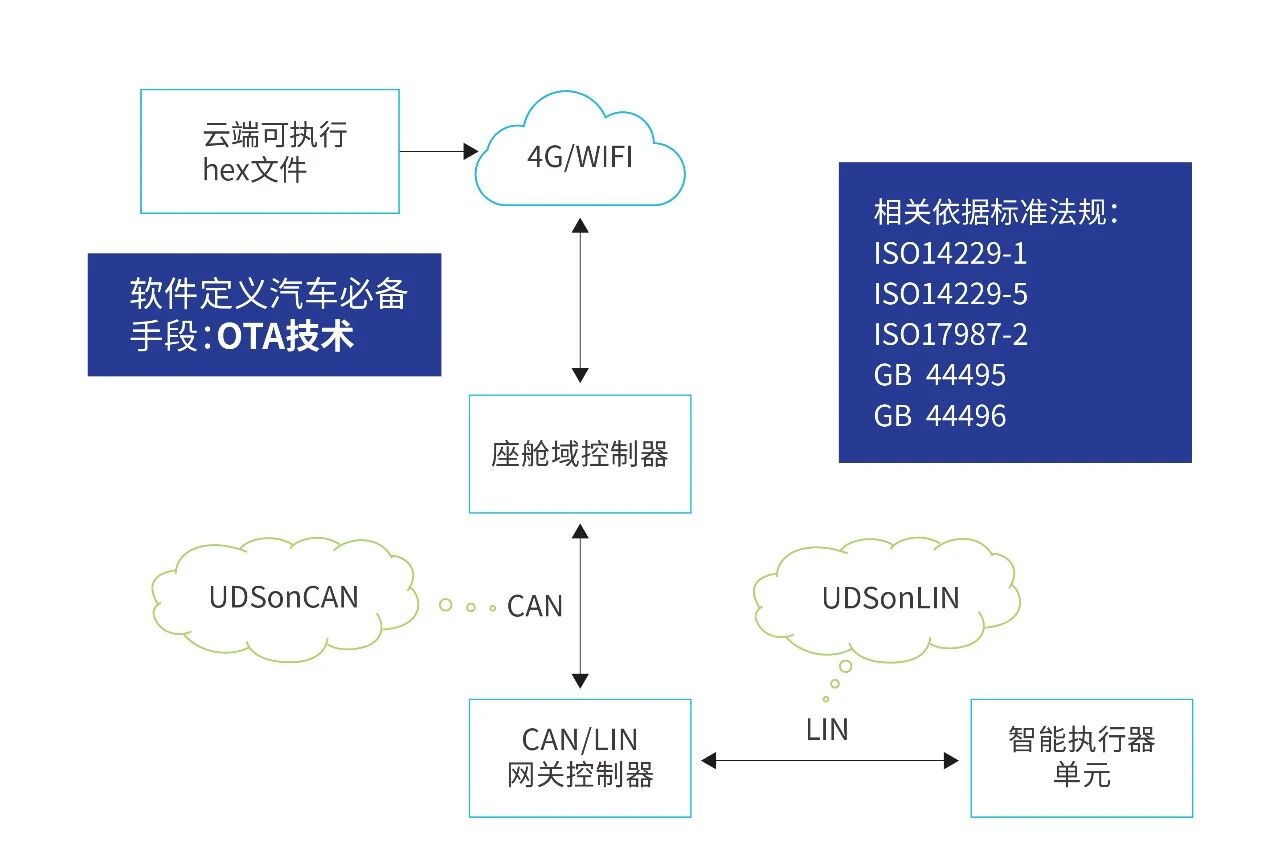

如今，OTA 已從消費電子逐漸擴展到汽車等領域，車輛 ECU 可以通過 OTA 完成功能優化、問題修復或新增功能。隨著 OTA 技術在汽車電子中的不斷普及，OTA 能力也開始從域控制器擴展到各類邊緣節點設備。

本文以汽車執行器節點為例，介紹基于NSUC1610的 LIN OTA 實現方案，并解析相關的軟件架構與關鍵技術。

01 OTA 背后的“黃金搭檔”Bootloader 與 UDS 協議

1.1. Bootloader：設備的啟動引導程序

類似于電腦開機時首先加載系統引導程序，再啟動 Windows 或 macOS，Bootloader 就是設備的啟動引導程序。它在設備上電后首先運行，負責初始化硬件、檢查系統狀態，并加載應用程序（例如手機操作系統或汽車控制軟件）。在 OTA 升級過程中，Bootloader 還承擔著執行程序更新的重要角色。

如果沒有 Bootloader，設備就無法識別新的升級包，也無法完成程序替換。因此，Bootloader 的穩定性和可靠性直接關系到 OTA 升級能否順利完成。

1.2. UDS 協議：設備與外部系統的通信協議

要向設備發送升級指令，需要一套統一的通信協議。UDS（Unified Diagnostic Services，統一診斷服務）是一套國際通用協議。它定義了設備（如汽車 ECU、智能家居主控板）與外部系統（如 OTA 服務器或診斷工具）之間的通信規則，包括升級請求、身份驗證以及數據傳輸?shù)汝P(guān)鍵流程。

UDS 協議支持多種通信接口，例如 CAN 總線、LIN 總線和以太網等。在汽車系統中，UDS 指令通常通過 CAN 總線進行傳輸，而在一些物聯網或智能家居設備中，也可以通過 Wi-Fi 或藍牙等方式實現UDS 交互。

02 OTA 升級的“安全密碼”：從數據校驗到身份認證

OTA 升級并非簡單的文件傳輸，還需要確保升級過程的安全性與可靠性。系統既要防止升級包在傳輸過程中被篡改，也要避免未經授權的設備偽裝成服務器發送升級指令。為此，OTA 升級通常會引入多種安全機制，主要包括數據完整性校驗與身份認證。

2.1 數據完整性校驗：CRC32 與 SHA256

CRC32 ：通過計算數據的循環冗余校驗值，對傳輸數據進行完整性校驗，用于檢測升級包在傳輸過程中是否發生損壞或數據錯誤。

SHA256 ：一種常見的哈希算法，可將任意長度的數據生成固定長度的 256 位哈希值。只要原始數據有 1 比特變化，哈希值就會完全不同，能有效識別惡意篡改。

2.2 身份認證：RSA 加密與數字簽名

RSA2048 + PSS 簽名：OTA 服務器使用私鑰對升級包進行數字簽名，設備接收到升級包后通過對應的公鑰進行驗簽。只有簽名驗證通過后，設備才會執行升級操作，從而確保升級包來源可信。

安全訪問服務（UDS SID 0x27）：在執行升級操作前，設備通常會通過 UDS 的安全訪問服務進行權限驗證。服務器需要提供相應的安全憑證（如密鑰或挑戰響應數據），驗證通過后系統才會開放刷寫權限，防止未授權設備強制刷寫。

*表：來自主機廠的 LIN OTA 需求

03 OTA 如何適配不同設備？三大移植注意事項

對于汽車的不同零部件，OTA 需要適配差異較大的硬件環境。工程師在移植 OTA 方案時，通常需要重點關注以下幾個方面：

3.1 硬件資源適配

不同設備的內存、Flash 容量差異巨大。例如，一些資源受限的嵌入式設備通常需要采用分塊方式傳輸升級包，而性能更高的汽車 ECU 則可以支持整包下載。

3.2 通信接口兼容

需根據設備的通信方式（CAN/LIN 總線、Wi-Fi、藍牙）對 UDS 協議實現進行適配，以保證升級指令和數據傳輸?shù)姆€(wěn)定性。例如，在 LIN 總線設備中，通常需要對長幀數據進行拆分處理，以避免通信過程中的數據丟失。

3.3 版本管理與回滾機制

記錄設備當前軟件版本，僅允許接收更高版本或官方指定版本的升級包。

預留回滾機制：當升級過程中出現異常（如斷電或硬件兼容問題）時，Bootloader 可以自動恢復到上一穩定版本，避免設備無法正常啟動。

納芯微的NovoGenius?系列包含嵌入式電機控制系列，氛圍燈驅動系列等，可應用于汽車邊緣節點感知、智能執行器以及氛圍燈控制等場景。

基于NSUC1610實現主機廠 LIN OTA 軟件框架：

軟件框架特點

采用自上而下的分層架構實現各項功能；

模塊間通過回調和互斥鎖機制實現任務同步；

UDS APP主要通過輪詢 UDS 服務配置表處理診斷服務消息，同時對 LIN 配置識別服務表進行處理。由于 0x7E 功能尋址無需回復，因此在 UDS APP 組件中進行相關處理；

FLASH APP組件主要負責 Flash 的擦除、編程等操作。相關操作通過狀態機運行，并與 UDS 任務進行異步協同：UDS 觸發 Flash 操作任務，而 Flash APP 通過狀態機完成實際的擦寫過程；

SHA256和RSA APP組件主要執行哈希計算和數字簽名驗證任務，這些任務同樣由 UDS APP 異步觸發執行；

TP APP主要負責 LIN 傳輸層任務，在完成組幀后異步通知 UDS APP 進行處理；當收到解幀請求時，則運行解幀狀態機完成數據解析。

聯系我們

從手機到汽車，從智能家居到工業設備，OTA 技術正在不斷改變產品的生命周期管理方式。它讓硬件不再是“出廠即固定”的產品，而是可以通過軟件持續升級與優化，逐步提升功能與用戶體驗。

當設備提示“有新版本可用”時，背后往往涉及 Bootloader 的升級管理、UDS 協議的通信機制以及 RSA 等安全技術的保障。正是這些技術的協同工作，使設備能夠安全、穩定地完成遠程升級。

如需算法實現或技術支持，請聯系sc_marketing@novosns.com；如需樣品及開發板支持，請聯系sales@novosns.com。更多產品信息與技術資料，敬請訪問www.novosns.com。
