1. 背景

前面我們已經看過 G32R430 在編碼器場景里的“專業對口”，也圍觀過 ATAN2 的速度表演。這一篇輪到 ADC16 登場：畢竟角度算法再快，也架不住前端采樣“手抖”。

可以把它想成一條流水線：ATAN2 是后廚大廚，ADC16 是前廳點單。后廚刀工再秀，前廳把菜名聽錯了，最后端上來的也只能是玄學料理。

這篇博客我們一起來做三件事：

先把 ADC 這件事講清楚，知道它在編碼器鏈路里為什么是第一環；

再把 G32R430 的 ADC16 能力講清楚，知道每個能力能解決什么工程問題；

最后把 SDK 里的ADC16 示例逐個拆開，看看“共性”和“差異”都在哪兒。

2. ADC 是什么？

ADC（Analog to Digital Converter）就是把模擬電壓變成數字量的外設。在 MCU 工程里，它不只是“測電壓”，而是“把傳感器信號送進算法”的入口。放到編碼器場景里（磁編/旋變 sin/cos）我們會馬上遇到三個問題：

兩路采樣不同步，atan2 輸入就會錯位；

觸發時刻不穩定，角度會抖，控制環會被噪聲放大；

沒有硬件閾值監測，異常輸入會把系統保護壓力全扔給軟件。

所以我們看 ADC，不能只盯分辨率，還要同時看時序確定性、觸發機制、數據路徑和保護能力。

3. G32R430 的 ADC16

模塊情況：G32R430 系列集成2 個 16 位精度、逐次逼近（SAR）型 ADC。每個 ADC 最多 6 個外部通道，支持單次、連續、掃描或間斷等轉換模式；雙 ADC 同步時，轉換結果可存儲在主 ADC（ADC0）的 32 位數據寄存器中，便于一次讀出兩路同步采樣值。

主要特征（與本文例程對應關系如下）：

精度與速率：16 位分辨率，ENOB 約 13.5 bit；內置高精度參考源 1.65V±2mV（25℃）；16 bit 分辨率下最大采樣率 1 Msps。

輸入與通道：支持單端和差分輸入；通道數：最多6 對差分或12 個單端。

轉換模式：支持規則序列、注入序列，以及單次、連續、掃描、間斷等模式；轉換結果可存 16/32 位結果寄存器或經 DMA 傳到 RAM。

雙 ADC：兩路 ADC 支持主從模式，配置為主從時可保持采樣同步；雙 ADC 同步采樣可由軟件或硬件觸發。

過采樣：支持最高16 倍過采樣。

觸發方式：每個 ADC 可獨立選擇觸發源——軟件觸發、片上定時器信號觸發、外部引腳觸發；雙 ADC 同步采樣時由同一觸發源驅動。

其它：支持外部參考電壓引腳（輸入范圍可獨立于供電）；可編程通道采樣時間；每通道偏移補償；模擬看門狗（自動電壓監測、產生中斷或觸發定時器）。

這些能力對應到工程收益，我們可以這么記：

同步采樣：給 sin/cos、雙電流這種相位敏感輸入兜底；

差分采樣：在強干擾現場提升抗共模能力；

定時觸發：把采樣時刻鎖到控制節拍；

過采樣：用吞吐?lián)Q穩定度和有效精度；

模擬看門狗：越界檢測前移到硬件，提高響應速度。

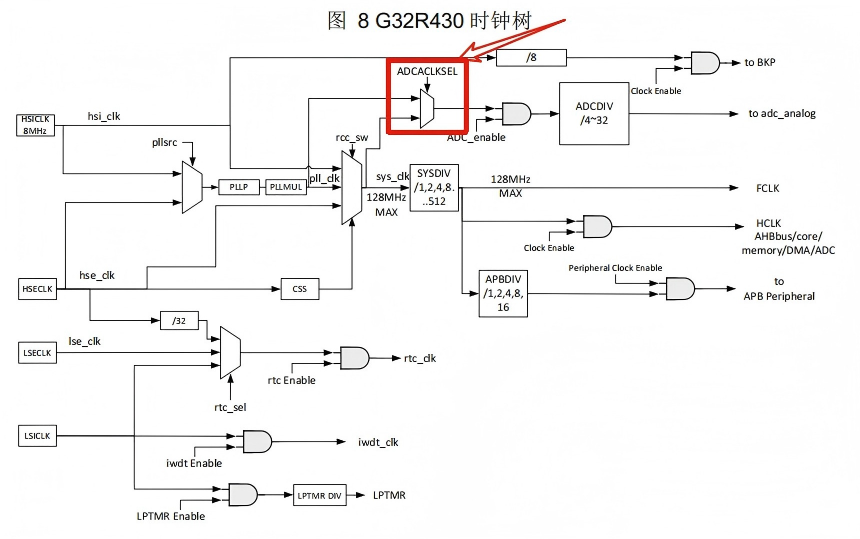

ADC16 時鐘來源：ADC1/2 的模擬時鐘的源時鐘可為PLL或SYSCLK，由 RCM 模塊中的ADCACLKSEL（RCM_ADCCR 寄存器 bit 8）選擇：0 選 PLL，1 選 SYSCLK。源時鐘再經ADC16ADIV（RCM_ADCCR[1:0]）分頻得到 ADCCLK，分頻比可選6、12、24（對應 SDK 中的 DIV_6 / DIV_12 / DIV_24）。ADCCLK 直接決定單次轉換的節拍，進而影響采樣率上限與轉換時間，配置時需保證不超過芯片手冊規定的 ADCCLK 上限；使能 ADC 后需等待ADC16ACLKRDY（RCM_ADCCR bit 2）為 1 再啟動轉換。時鐘來源與分頻在芯片時鐘樹中的位置見下圖。

4. 上手前提：同一塊板、同一套口徑

下面我們先把“用哪塊板、跑哪些例程、怎么看結果”說清楚，后面所有示例都按這一套來，方便復現和對照。

4.1. 使用的平臺與板卡

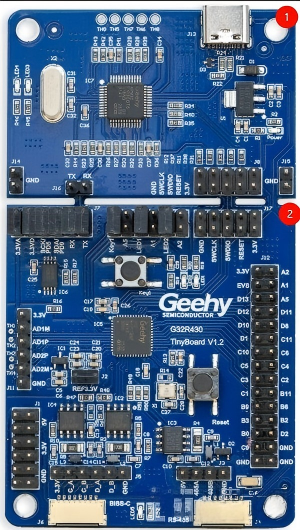

本文示例基于Geehy G32R430 TinyBoard V1.2。板子分為上、下兩段：上方為板載調試器（APM32F103 作 Link 調試/燒錄），通過 USB-C（J13）供電并做串口調試；下方為 G32R430 目標板，帶按鍵、LED、以及豐富的排針與專用接口。和 ADC16 直接相關的是左側J11 模擬排針，提供單端/差分 ADC 引腳：AD1P/AD1M、AD2P/AD2M，對應 ADC1/ADC2 的差分或單端接入；右側 J12 為通用 GPIO/模擬（如 A1～A5）等。板子還預留 BiSS-C（J6）、RS-485（J4）等接口，便于做編碼器或通信類實驗。板卡實物見下圖。

板卡：G32R430 TinyBoard V1.2

SDK：G32R430_DDL_SDK_V1.0.2

示例目錄：Examples/Board_G32R430_Tiny/ADC16

IDE：μVision V5.43.1.0

串口：USART2，115200（通過板載調試器，無需外接仿真器）

4.2. 我們?cè)趺从^察結果

以每個示例的 main.c 為主，重點看初始化和數據處理路徑，結果以串口輸出作為第一驗證口徑。每個例程目錄下都有 readme.txt 說明文檔，一般包含功能說明、硬件連接與預期現象，復現時可先對照閱讀以便核對串口輸出或接線。

5. 先跑通基礎示例：ADC16_ContinuousConversion

本章我們來看一個完成基本轉換的示例。

5.1 main() 主流程

int main(void)

{

DDL_USART_InitTypeDef USART_InitStruct = {0U};

DDL_SysClkConfig();

DDL_NVIC_ConfigPriorityGroup(DDL_NVIC_PRIORITY_GROUP_4);

USART_InitStruct.BaudRate = 115200U;

USART_InitStruct.DataWidth = DDL_USART_DATAWIDTH_8B;

USART_InitStruct.StopBits = DDL_USART_STOPBITS_1;

USART_InitStruct.Parity = DDL_USART_PARITY_NONE;

USART_InitStruct.TransferDirection = DDL_USART_DIRECTION_TX_RX;

USART_InitStruct.HardwareFlowControl = DDL_USART_HWCONTROL_NONE;

USART_InitStruct.OverSampling = DDL_USART_OVERSAMPLING_16;

BOARD_COMInit(COM2, &USART_InitStruct);

ADC_Init();

while (1) {}

}

我們先抓主線：

DDL_SysClkConfig()：先把系統時鐘準備好，ADC 才有穩定節拍；

BOARD_COMInit()：先打通串口，后面調試結果能直接看到；

ADC_Init()：把 ADC 的通道、觸發、轉換模式一次配齊；

5.2 ADC_Init() 關鍵配置

DDL_RCM_ADC_SetAdcAnalogClkSource(DDL_RCM_ADCACLK_SYSCLK);

DDL_RCM_ADC_SetAdc16AnalogClkDivision(DDL_RCM_ADC16ACLK_DIV_6);

DDL_RCM_EnableAHBPeripheral(DDL_RCM_AHB_PERIPHERAL_GPIO);

DDL_RCM_EnableAHBPeripheral(DDL_RCM_AHB_PERIPHERAL_ADC1);

GPIO_InitStruct.Pin = DDL_GPIO_PIN_1;

GPIO_InitStruct.Mode = DDL_GPIO_MODE_ANALOG;

DDL_GPIO_Init(GPIOA, &GPIO_InitStruct);

ADC 時鐘源與分頻：SetAdcAnalogClkSource(SYSCLK) 表示 ADC 模擬時鐘來自系統時鐘；SetAdc16AnalogClkDivision(DIV_6) 表示再對 SYSCLK 做 6 分頻，得到 ADC 內核實際用的時鐘ADCCLK = SYSCLK / 6。例如 SYSCLK = 120 MHz 時，ADCCLK = 20 MHz。一次轉換所花的時間 =（采樣時間 + 轉換時間），單位都是ADCCLK 的周期。采樣時間由我們配置（如 10 cycles），轉換時間由芯片固定（16 位 ADC 一般為十幾 cycles，以數據手冊為準）。所以ADCCLK 越高，單次轉換時間越短，理論上可達到的采樣率上限就越高；分頻選得越大（如 DIV_12、DIV_24），ADCCLK 越低，采樣節拍上限就越低。ADCCLK 不宜超過芯片規定上限，否則可能影響線性度。

打開 GPIO/ADC1 外設時鐘，不開時鐘后面配置都白寫；

PA1 置模擬模式，接入 ADC1_CHANNEL_1。

ADC_REG_InitStruct.TriggerSource = DDL_ADC16_REG_TRIG_SOFTWARE;

ADC_REG_InitStruct.SequencerLength = DDL_ADC16_REG_SEQ_SCAN_DISABLE;

ADC_REG_InitStruct.ContinuousMode = DDL_ADC16_REG_CONV_CONTINUOUS;

ADC_REG_InitStruct.DMATransfer = DDL_ADC16_REG_DMA_TRANSFER_NONE;

ADC_REG_InitStruct.Overrun = DDL_ADC16_REG_OVR_DATA_OVERWRITTEN;

DDL_ADC16_REG_Init(ADC1, &ADC_REG_InitStruct);

DDL_ADC16_SetChannelSamplingTime(ADC1, DDL_ADC16_CHANNEL_1, DDL_ADC16_SAMPLINGTIME_10CYCLES);

DDL_ADC16_REG_SetSequencerRanks(ADC1, DDL_ADC16_REG_RANK_1, DDL_ADC16_CHANNEL_1);

DDL_ADC16_SetVerfExternal(ADC1);

DDL_ADC16_SetChannelSingleDiff(ADC1, DDL_ADC16_CHANNEL_1, DDL_ADC16_SINGLE_ENDED);

軟件觸發：方便我們先把流程跑通；

關閉掃描：當前只采單通道；

連續模式：一次啟動后持續采樣；

DMA 先不用：讓數據路徑更直觀，先用 EOC 中斷讀數；

通道采樣時間、rank、參考電壓、單端模式都在這里定型。

DDL_ADC16_EnableIT_EOC(ADC1);

DDL_Interrupt_Register(ADC1_IRQn, ADC_Isr);

DDL_NVIC_EnableIRQRequest(ADC1_IRQn, 1, 1);

DDL_ADC16_Enable(ADC1);

while (DDL_RCM_ADC_IsAdc16AnalogClkRDY() == RESET);

DDL_ADC16_REG_StartConversion(ADC1);

使能 EOC 中斷并綁定 ISR；

ADC 使能后等待模擬時鐘 ready；

最后發出 StartConversion，采樣鏈路正式開跑。

5.3. ADC_Isr() 數據路徑（讀數 -> 換算 -> 輸出）

void ADC_Isr(void)

{

uint16_t adcData = 0;

uint16_t voltage = 0;

if(DDL_ADC16_IsActiveFlag_EOC(ADC1))

{

adcData = DDL_ADC16_REG_ReadConversionData32(ADC1);

voltage = (adcData * 3300) / 65535;

printf(" voltage : %d mV ", voltage);

DDL_ADC16_ClearFlag_EOC(ADC1);

}

}

這一段我們按三步記就行：

讀原始碼值；

按 3.3V 口徑換算 mV（voltage_mV = adcData * 3300 / 65535）；

打印并清中斷標志，等待下一次 EOC。

這里的 65535 來自 16 位 ADC 的滿量程碼值：16 位無符號數范圍是 0 ~ (2^16 - 1)，也就是 0 ~ 65535。所以當 adcData = 65535 時對應滿量程（約 3.3V），當 adcData = 0 時對應約 0V，中間按線性比例換算。

到這里，基礎鏈路就是：

單端 + 單通道 + 軟件觸發 + 連續轉換 + EOC中斷處理

6. 快速部署：例程來助力

Geehy 官方 SDK 里提供了多組 ADC16 示例工程，從單通道連續轉換到雙 ADC 差分同步，覆蓋我們前面提到的各種用法。下面我們對例程的關鍵代碼和使用場景進行簡單分析。

6.1 單通道連續轉換（軟件觸發）: ADC16_ContinuousConversion

單通道、軟件觸發、連續轉換，無 DMA/無外部觸發，是最小可跑配置，適合第一次驗證“ADC 能亮串口”。

適用場景：?jiǎn)温仿匐妷夯驕囟?光照等傳感器采樣，以及第一次把 ADC 跑通做驗證。配置最少、不碰 DMA 和外部觸發，方便先確認硬件和軟件鏈路沒問題，再往上加功能。

6.2 定時器觸發單次采樣: ADC16_SingleRegulTmrTrigger

在單通道基礎上增加定時器觸發：采樣時刻由 TMR1 的 update 事件決定，便于和控制周期對齊。

關鍵代碼 1：TMR 產生周期觸發

stcTmrInit.Prescaler = 1199; /* 120MHz/(1199+1)=100kHz */

stcTmrInit.Autoreload = 49999; /* 50000/100kHz = 500ms 周期 */

DDL_TMR_Init(TMR1, &stcTmrInit);

DDL_TMR_SetTriggerOutput(TMR1, DDL_TMR_TRGO_UPDATE); /* update 事件當 TRGO */

DDL_TMR_EnableCounter(TMR1);

TMR1 每 500ms 產生一次 update，從 TRGO 腳輸出給 ADC，ADC 只在此時刻采樣，實現“節拍對齊”。

關鍵代碼 2：ADC 改為外部觸發 + 單次

ADC_REG_InitStruct.TriggerSource = DDL_ADC16_REG_TRIG_EXT_TMR1_TRGO;

ADC_REG_InitStruct.ContinuousMode = DDL_ADC16_REG_CONV_SINGLE;

DDL_ADC16_REG_Init(ADC1, &ADC_REG_InitStruct);

ADC采樣的觸發源改為 TMR1 TRGO，連續模式關掉，每次 TRGO 來一次就采一次，下一輪再等下一個 TRGO。

適用場景：采樣時刻必須和 PWM 或控制周期對齊時（例如 FOC 里每 PWM 周期采一次電流）。用定時器 TRGO 觸發 ADC，采樣點由硬件定時，不會因軟件延遲或任務調度產生時間抖動，控制環更穩。

6.3. 模擬看門狗: ADC16_AnalogWindowWatchdog

在單通道連續轉換上增加模擬看門狗：硬件比較上下限，越界即進 AWD 中斷，適合做過壓/欠壓或異常幅值告警。

門限電壓與碼值換算

AWD 的上下限填的是 ADC 碼值（0～65535，16 位滿量程）。若希望按具體電壓設門限，需先把電壓換算成碼值：

例如 Vref=3.3V 時：

高限 2.0V → (Code_{high} = 2.0 imes 65535 / 3.3 approx 39718)，可取整為 0x9B36；

低限 0.5V → (Code_{low} = 0.5 imes 65535 / 3.3 approx 9930)，可取整為 0x26CA。

反之，已知碼值算電壓：(V = Code imes V_{ref} / 65535)。下面示例里的 0xB00（2816）、0x300（768）對應約0.142V、0.039V（Vref=3.3V），相當于一個很窄的“正常窗口”，僅作演示用；實際工程中按你需要的過壓/欠壓電壓用上式算出碼值再填入。

關鍵代碼 1：閾值與監測通道

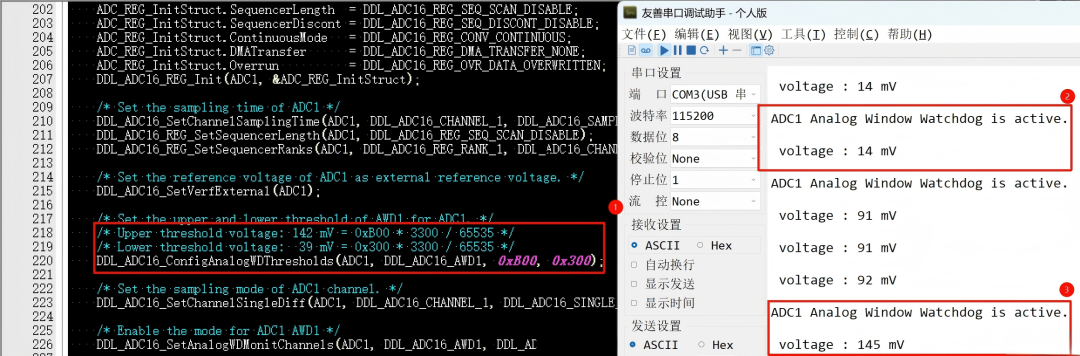

例程 ADC16_AnalogWindowWatchdog 中閾值配置如下（與上文公式一致：碼值 × 3300 / 65535 即得 mV）：

/* Set the upper and lower threshold of AWD1 for ADC1. */

/* Upper threshold voltage: 142 mV = 0xB00 * 3300 / 65535 */

/* Lower threshold voltage: 39 mV = 0x300 * 3300 / 65535 */

DDL_ADC16_ConfigAnalogWDThresholds(ADC1, DDL_ADC16_AWD1, 0xB00, 0x300);

DDL_ADC16_EnableIT_AWD1(ADC1);

例程中還會調用 DDL_ADC16_SetAnalogWDMonitChannels(ADC1, DDL_ADC16_AWD1, DDL_ADC16_AWD_CHANNEL_1_REG) 指定監視規則組 CH1，以及 DDL_ADC16_EnableIT_AWD1(ADC1) 使能 AWD1 中斷。簡單說就是：用碼值配置 AWD1 上下限，并指定監視通道與中斷；當轉換結果高于高限或低于低限時觸發 AWD1 中斷，無需軟件輪詢比較。

關鍵代碼 2：中斷里區分 AWD 與 EOC

void ADC_Isr(void)

{

uint16_t adcData = 0;

uint16_t voltage = 0;

if (DDL_ADC16_IsActiveFlag_AWD1(ADC1))

{

BOARD_LEDOn(LED2);

iAWD_Flag = 1;

DDL_ADC16_ClearFlag_AWD1(ADC1);

}

if (DDL_ADC16_IsActiveFlag_EOC(ADC1))

{

adcData = DDL_ADC16_REG_ReadConversionData32(ADC1);

voltage = (adcData * 3300) / 65535; /* 碼值轉 mV，Vref=3.3V */

if (iAWD_Flag == 1)

{

printf(" ADC1 Analog Window Watchdog is active. ");

iAWD_Flag = 0;

}

else

{

BOARD_LEDOff(LED2);

}

printf(" voltage : %d mV ", voltage);

Delay(0x4FFFFF);

DDL_ADC16_ClearFlag_EOC(ADC1);

}

}

簡單說就是：AWD 先到則打燈并置標志、清 AWD 標志；EOC 到則讀碼值、換算成電壓(mV)、若曾觸發 AWD 則打印告警并清標志否則關燈、打印電壓并延時，最后清 EOC。與例程 ADC16_AnalogWindowWatchdog 一致。下圖為模擬看門狗例程運行時的串口與 LED 表現，便于驗證越界告警與電壓打印。

適用場景：需要對輸入電壓做“越界即告警”的保護（過壓、欠壓、或幅值異常）。閾值和監測通道在硬件里配置，一旦越界立刻進 AWD 中斷，不依賴軟件輪詢，響應快、也不占主循環時間。

6.4. 過采樣: ADC16_OversampleMode

在單通道連續轉換上開啟過采樣：多次采樣再平均/移位，用吞吐?lián)Q穩定度。G32R430 的過采樣支持 2/4/8/16 倍過采樣率，適合對精度或穩定性要求高、而采樣率不必很高的場景。

過采樣公式與寄存器

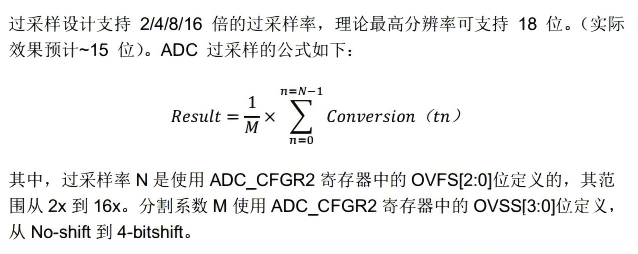

ADC 過采樣的計算公式如下（手冊中的定義可參考下圖）：

過采樣組合與標志位

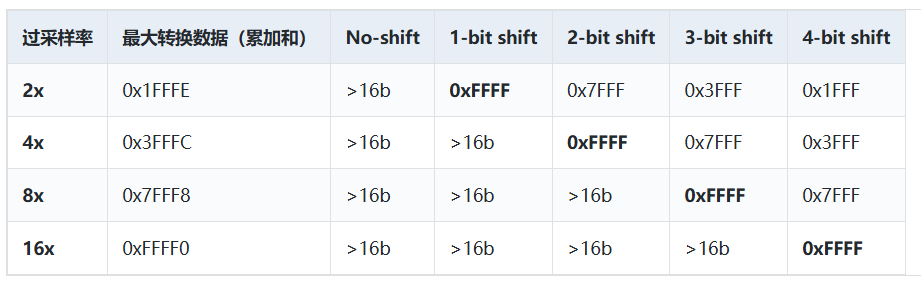

ADC16 為16 位滿量程（單次最大 0xFFFF），不同 N 與移位組合下，累加后的最大值及右移后寫入 DR 的范圍見下表。單次轉換時間在過采樣模式下不變，每N次轉換才給出一個有效結果，總延遲為 (N imes T_{CONV})；EOC 每 N 次轉換置 1 一次，EOS 在整段 N 次序列結束時置 1，編程時可按 EOC/EOS 取數。

說明：最大轉換數據= N × 0xFFFF（16 位單次滿量程）。各移位列 = 累加和右移 M 位；若結果 > 0xFFFF 則標為 >16b（超出 DR 位寬，可能截?cái)嗷蛐璞苊庠摻M合）。加粗的0xFFFF表示“取平均”組合（M 使 N÷2^M = 1），此時 DR 仍為 0～65535，電壓換算分母用65535。

各組合下的最大量程與適用電壓區間（Vref=3.3V）

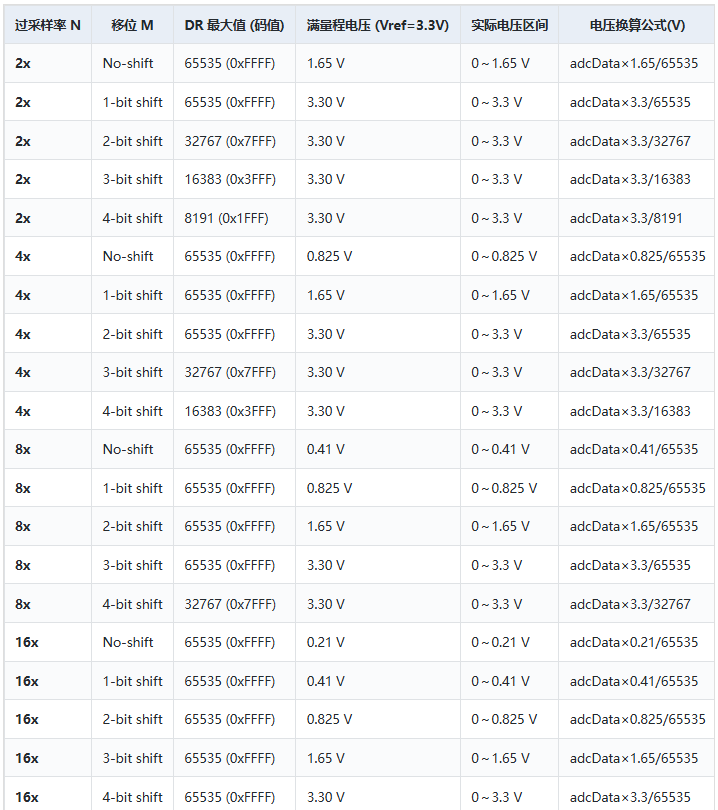

下表合并所有 N/M 組合：結果 ≤16 位時 DR 滿碼對應 3.3V；結果 >16 位時 0xFFFF 對應“未溢出時的電壓上限”（如 2x No-shift 為 3.3/2=1.65V），僅在此電壓以下 DR 與電壓線性對應。換算一律 V = adcData × 滿量程電壓 / DR最大值。

說明：滿量程電壓 = 該組合下 DR 滿碼對應的輸入電壓（≤16b 時為 3.3V；>16b 時為 3.3V×(0xFFFF/累加移位后滿值)，超出后溢出）。按實際被測電壓區間選行，用該行「電壓換算」列公式。本表僅適用于參考電壓 Vref=3.3V、單端通道；差分通道或其它 Vref/量程需按相同思路另行計算。

關鍵代碼

DDL_ADC16_SetOverSamplingScope(ADC1, DDL_ADC16_OVS_GRP_REGULAR_CONTINUED);

DDL_ADC16_SetOverSamplingDiscont(ADC1, DDL_ADC16_OVS_REG_CONT);

DDL_ADC16_ConfigOverSamplingRatioShift(ADC1, DDL_ADC16_OVS_RATIO_2, DDL_ADC16_OVS_SHIFT_RIGHT_1);

總結一下，對規則組連續轉換做過采樣；RATIO_2 表示 2 次采樣累加（N=2），SHIFT_RIGHT_1 表示結果右移 1 位（÷2），即取平均，起到平滑噪聲的作用。

從 DR 到實際電壓的代碼（ADC16 為 16 位滿量程）

G32R430 的 ADC16 單次轉換結果為16 位滿量程：碼值 0～65535 對應 0～Vref。在 RATIO_2 + SHIFT_RIGHT_1（N=2、M=2）下，硬件做的是兩次采樣求和再右移 1 位，即兩次取平均：

單次轉換范圍：0～65535

兩次之和：0～131070

右移 1 位（÷2）后：0～65535

因此過采樣后的 DR 仍為 0～65535，滿量程還是 16 位，只是每個碼值是兩次采樣的平均，噪聲更小。換算電壓時分母用 65535，與“單次轉換”一致：

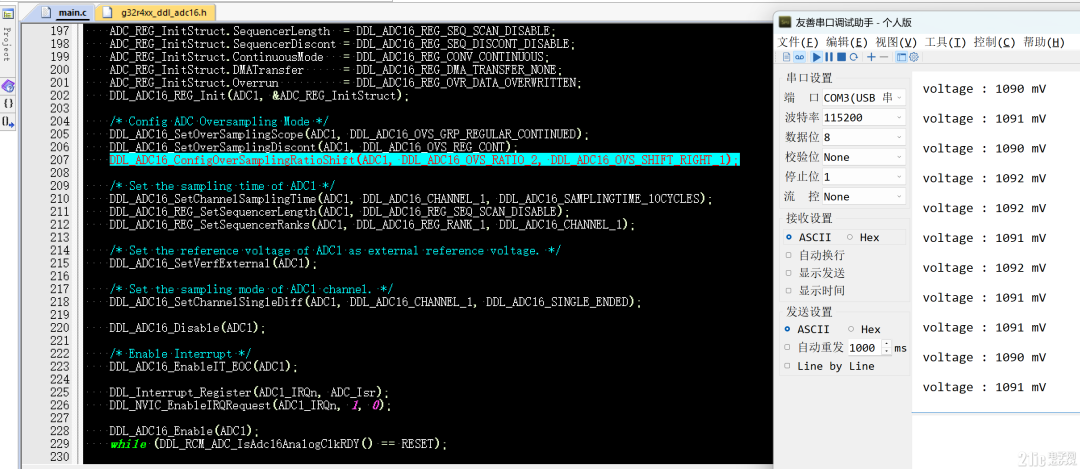

過采樣完成后，在 EOC 中斷里按“一次有效結果”讀一次 DR 即可。下圖為過采樣例程運行時的串口輸出，便于對照實際碼值與電壓換算結果。

示例（Vref=3.3V，結果單位 mV）：

void ADC_Isr(void)

{

if (DDL_ADC16_IsActiveFlag_EOC(ADC1))

{

uint16_t adcData = (uint16_t)DDL_ADC16_REG_ReadConversionData32(ADC1); /* 從 DR 讀 16 位 */

/* ADC16 為 16 位滿量程，2x+1bit 后 DR 仍為 0~65535，故分母用 65535： */

uint32_t voltage_mV = (uint32_t)adcData * 3300U / 65535U;

DDL_ADC16_ClearFlag_EOC(ADC1);

}

}

適用場景：被測信號變化慢、但對精度或穩定性要求高（如直流母線電壓、溫度、基準監測）。過采樣把多次采樣平均或移位，能壓低隨機噪聲、提高有效位數，代價是單次“有效采樣”的時間變長，適合不追求極高采樣率的場合。

6.5. 多通道掃描 + DMA: ADC16_MultiChannelScan

多通道掃描 + DMA：ADC 按 rank 順序掃多路，每路結果由 DMA 自動搬到內存，CPU 只需在 DMA 完成時處理一批數據。

關鍵代碼 1：DMA 從 ADC 搬到數組

DMA_InitStruct.PeriphOrM2MSrcAddress = (uint32_t)&ADC1->DR;

DMA_InitStruct.MemoryOrM2MDstAddress = (uint32_t)&adcData;

DMA_InitStruct.Direction = DDL_DMA_DIRECTION_PERIPH_TO_MEMORY;

DMA_InitStruct.Mode = DDL_DMA_MODE_CIRCULAR;

DMA_InitStruct.NbData = ADC_CH_SIZE; /* 與 rank 數一致 */

DDL_DMA_Init(DMA1, DDL_DMA_STREAM_0, &DMA_InitStruct);

注意：G32R430 的 ADC16 與 DMA 之間的數據搬運只能按 32 位進行，即源端 ADC1->DR 每次以 32 位被讀出、DMA 每次搬運 32 位到內存。多通道時每個通道的 16 位結果在 DR 中占 32 位空間，配置 DMA 時數據寬度與 NbData 需與此一致，勿按 16 位寬度配置，否則會導致錯位或搬運異常。

源是 ADC1->DR，每完成一路轉換 DR 更新，DMA 按 32 位搬一 word；目的為 adcData[]，循環模式，搬滿 3 個 word 后可根據 TC 標志處理并再次啟動 ADC。

關鍵代碼 2：規則組 3 rank + 單次 + DMA

ADC_REG_InitStruct.SequencerLength = DDL_ADC16_REG_SEQ_SCAN_ENABLE_3RANKS;

ADC_REG_InitStruct.ContinuousMode = DDL_ADC16_REG_CONV_SINGLE;

ADC_REG_InitStruct.DMATransfer = DDL_ADC16_REG_DMA_TRANSFER_UNLIMITED;

DDL_ADC16_REG_SetSequencerRanks(ADC1, DDL_ADC16_REG_RANK_1, DDL_ADC16_CHANNEL_0);

DDL_ADC16_REG_SetSequencerRanks(ADC1, DDL_ADC16_REG_RANK_2, DDL_ADC16_CHANNEL_1);

DDL_ADC16_REG_SetSequencerRanks(ADC1, DDL_ADC16_REG_RANK_3, DDL_ADC16_CHANNEL_3);

簡單說就是，一次軟件啟動后依次采 rank1/2/3，結果依次進 DR，DMA 按順序?qū)懭?adcData[0..2]；單次模式下一輪掃完就停，需在 TC 里再次 StartConversion。

適用場景：要同時采多路模擬量（如多路電壓、電流、溫度），又希望 CPU 少參與搬運。ADC 按 rank 順序掃多路，DMA 自動把結果寫入數組，CPU 只在“一輪掃完”時處理一批數據即可，中斷負擔小、時序更可控。

6.6. 連續多通道掃描: ADC16_ContinuousMultiChannelScan

在 MultiChannelScan 基礎上改為連續掃描：一次啟動后 ADC 一直掃，DMA 循環寫同一塊 buffer，無需每次軟件重啟 ADC。

關鍵差異（相對 6.5）

ADC_REG_InitStruct.ContinuousMode = DDL_ADC16_REG_CONV_CONTINUOUS;

區別就這一句：連續模式下一輪 3 通道掃完自動開始下一輪，DMA 持續把結果寫入 adcData[]，主循環或 DMA 半滿/全滿中斷里處理即可，不用再調 StartConversion。

適用場景：需要持續監控多路狀態量（溫度、母線電壓、輔助電源等），數據要連續更新。連續掃描 + DMA 循環寫 buffer，一次啟動后無需反復軟件觸發，主循環或半滿/全滿中斷里周期性處理即可，適合“常開”的監控類應用。

6.7. 差分輸入: ADC16_DifferentialMode

單 ADC、差分輸入（DP/DM），結果是有符號數，適合共模噪聲大的長線信號。

關鍵代碼：差分配置與讀數

DDL_ADC16_SetChannelSamplingTime_Diff(ADC1, DDL_ADC16_DIFF_CHANNEL0, DDL_ADC16_SAMPLINGTIME_10CYCLES);

DDL_ADC16_SetSequencerRanks_Diff(ADC1, DDL_ADC16_REG_RANK_1, DDL_ADC16_DIFF_CHANNEL0);

DDL_ADC16_SetChannelSingleDiff(ADC1, DDL_ADC16_CHANNEL_0, DDL_ADC16_DIFFERENTIAL_ENDED);

sAdcData = (int16_t)DDL_ADC16_REG_ReadConversionData32(ADC1);

fVoltage = ((float)sAdcData) * (3.3f / 32768.0f); /* 雙極性：±Vref 對應 ±32768 */

簡單說就是，采樣與 rank 用 _Diff 接口綁定差分通道；結果按 int16_t 解讀，滿量程對應 ±Vref，所以換算用 3.3/32768。

適用場景：傳感器走線較長、地線共模噪聲明顯，或信號本身是差分輸出（如部分電流采樣、橋式傳感器）。差分輸入只放大兩線之差，共模干擾被抑制，讀數更穩；結果是有符號數，正負電壓都能表示。

6.8. 雙 ADC 同步單次: ADC16_DualRegulSimulMode

雙 ADC 同步、單次：ADC1 與 ADC2 在同一時刻各采一路，結果合并成 32 位從 ADC1 讀出，適合“同一時刻”抓兩路（如 sin/cos 的某一拍）。

關鍵代碼 1：雙 ADC 同步模式 + 兩路 rank

DDL_ADC16_SetMultimode(ADC1, DDL_ADC16_MULTI_DUAL_REG_SIMULT);

DDL_ADC16_SetChannelSamplingTime(ADC1, DDL_ADC16_CHANNEL_1, DDL_ADC16_SAMPLINGTIME_10CYCLES);

DDL_ADC16_REG_SetSequencerRanks(ADC1, DDL_ADC16_REG_RANK_1, DDL_ADC16_CHANNEL_1);

/* ADC2 同樣配 CH1、rank1 */

DDL_ADC16_REG_Init(ADC2, &ADC_REG_InitStruct);

DDL_ADC16_SetChannelSamplingTime(ADC2, DDL_ADC16_CHANNEL_1, ...);

DDL_ADC16_REG_SetSequencerRanks(ADC2, DDL_ADC16_REG_RANK_1, DDL_ADC16_CHANNEL_1);

核心就這句：SetMultimode(..., DUAL_REG_SIMULT) 使 ADC1/ADC2 在同一觸發下同時轉換；兩邊 rank1 各綁一個通道，一次觸發得到兩路“同一時刻”的采樣。

關鍵代碼 2：讀 32 位合并結果

adcData = DDL_ADC16_REG_ReadConversionData32(ADC1);

adc1_data = (adcData & 0xFFFF);

adc2_data = (adcData >> 16) & 0xFFFF;

簡單說就是：硬件把 ADC1 結果放低 16 位、ADC2 放高 16 位；單次模式下每輪讀完需軟件再次 StartConversion(ADC1) 觸發下一對。

適用場景：需要在“同一時刻”抓兩路模擬量（例如某一拍的兩相電流、或 sin/cos 的某一瞬態）。雙 ADC 由同一觸發同時啟動，結果合并成 32 位一次讀出，兩路時間完全對齊，沒有通道間相位差，適合做瞬態分析或單次同步記錄。

6.9. 雙 ADC 連續同步: ADC16_ContinuousDualRegulSimulMode

在 DualRegulSimulMode 上改為連續：雙 ADC 持續同步采樣，無需每次軟件重啟。

關鍵差異

ADC_REG_InitStruct.ContinuousMode = DDL_ADC16_REG_CONV_CONTINUOUS; /* ADC1、ADC2 均設為 CONTINUOUS */

簡單說就是：一次 StartConversion(ADC1) 后，ADC1/ADC2 持續同步轉換，結果仍從 ADC1 以 32 位讀出并拆分，適合編碼器 sin/cos 或雙電流的連續同步采樣。

適用場景：編碼器 sin/cos 或雙路電流等需要“持續、且兩路嚴格同步”的采樣。雙 ADC 連續同步轉換，每次得到一對時間對齊的 (x,y)，直接可喂給 atan2 或電流環；一次啟動長期有效，無需每拍軟件觸發，適合高節拍控制環。

6.10. 雙 ADC 雙路差分: ADC16_DualDifferentialMode

雙 ADC + 雙路差分：ADC1/ADC2 各采一路差分，仍為同步、結果合并為 32 位，兩路都用差分換算（int16 + 3.3/32768）。

關鍵代碼：雙 ADC 同步 + 差分配置與讀數

DDL_ADC16_SetMultimode(ADC1, DDL_ADC16_MULTI_DUAL_REG_SIMULT);

DDL_ADC16_SetChannelSamplingTime_Diff(ADC1, DDL_ADC16_DIFF_CHANNEL0, ...);

DDL_ADC16_SetSequencerRanks_Diff(ADC1, DDL_ADC16_REG_RANK_1, DDL_ADC16_DIFF_CHANNEL0);

DDL_ADC16_SetChannelSingleDiff(ADC1, DDL_ADC16_CHANNEL_0, DDL_ADC16_DIFFERENTIAL_ENDED);

/* ADC2 同樣配差分 rank、DIFFERENTIAL_ENDED */

u32RawData = DDL_ADC16_REG_ReadConversionData32(ADC1);

sAdcData1 = (int16_t)(u32RawData & 0xFFFF);

sAdcData2 = (int16_t)((u32RawData >> 16) & 0xFFFF);

fVoltage1 = ((float)sAdcData1) * (3.3f / 32768.0f);

fVoltage2 = ((float)sAdcData2) * (3.3f / 32768.0f);

配置思路同上，只是兩邊都走差分通道與 DIFFERENTIAL_ENDED；讀出的 32 位拆成兩個 int16，再按雙極性換算成電壓。

適用場景：兩路信號都是差分、且必須在同一時刻采樣（如雙路隔離電流、或兩組差分傳感器）。雙 ADC 同步 + 差分，既保留“同一時刻”的時間對齊，又各自享受差分的抗共模能力，適合工業現場里對同步和抗干擾都有要求的采集。

7. 編碼器怎么搭？例程怎么選？坑怎么躲？

編碼器 sin/cos 鏈路：直接從 ADC16_ContinuousDualRegulSimulMode 上手——雙 ADC 同步采兩路，32 位結果拆成兩個 16 位，(x,y) 進緩存（熱點放 DTCM RAM），喂給 ATAN2 算角度。想更穩就加上定時器觸發的節拍對齊（SingleRegulTmrTrigger）和模擬看門狗（AnalogWindowWatchdog）做越界監測。

按場景抄作業：快速上手用 ContinuousConversion；多路采集用 MultiChannelScan / ContinuousMultiChannelScan；抗干擾用 DifferentialMode / DualDifferentialMode；同步采樣用 DualRegulSimulMode / ContinuousDualRegulSimulMode；節拍觸發用 SingleRegulTmrTrigger；要穩用 OversampleMode；要保護用 AnalogWindowWatchdog。編碼器角度鏈路的推薦組合就一句話：ContinuousDualRegulSimulMode +（可選）定時器觸發 +（可選）看門狗。

實操時少踩坑：不進中斷先看 NVIC 和標志有沒有清；多通道錯位就對著 rank 和 DMA 緩沖區捋一遍；雙 ADC 不同步檢查 SetMultimode 和啟動順序；差分不對看看共模范圍和 int16_t 有沒有搞反；過采樣“變慢”是正常，精度和吞吐本來就要二選一。記住這些，前廳點單這塊基本就能少交學費了。

8. 小結：ADC16 能打在哪，和編碼器/電機有多配

其實，G32R430 的 ADC16 在“能打”和“好搭”這兩件事上，都挺對得起編碼器電機應用的。

和市面上很多 MCU 比，它討喜的地方大概有這些：雙路 16 位 SAR、真·硬件同步（同一拍采兩路，直接 32 位打包給你），不用自己拼相位；1 Msps、ENOB 約 13.5 bit，再配上定時器/外部引腳/軟件多種觸發，做控制環的“節拍型采樣”很順手；過采樣、模擬看門狗、單端/差分都齊，從“先把數采穩”到“越界趕緊報”一條龍。換句話說，你要的是“同步、節拍、抗干擾、別亂飄”，它都在硬件層給你留了位子，不用全靠軟件硬扛。

落到編碼器電機上，對得上的點就很直接：磁編/旋變 sin/cos 要的就是“同一時刻的兩路”——雙 ADC 同步規則組就是干這個的，連續同步那例程更是為“一直采、一直算角度”準備的；FOC 里電流采樣要跟 PWM 對齊，定時器 TRGO 觸發 ADC 的例程就是給你鎖節拍的；差分和過采樣在長線、干擾大的現場能少踩不少坑；模擬看門狗把過壓/欠壓告警前移到硬件，省心也省周期。所以要說“G32R430 的 ADC16 是不是為這類應用留了接口?”：是的，而且接口還挺全。

SDK 里的 ADC16 例程，從單通道連續、多通道掃描、到雙 ADC 單次/連續同步、差分、過采樣、模擬看門狗，把“單路→多路→雙路同步→抗干擾→穩精度→保護”這條鏈都摸了一遍。做初步選型或方案評估時，用這些例程在 TinyBoard 上跑一跑、對一對串口和 readme，已經能判斷 ADC 這塊能不能撐住你的應用場景；真要上量再做一次采樣率、抖動和 CPU 占用的定量測試會更穩，但“能不能用、怎么搭”的結論，例程覆蓋的場景已經夠你下第一刀了。

一句話：前廳點單穩了，后廚 ATAN2 才能秀得起來——ADC16 把“采準、采齊、采在節拍上”都照顧到了，編碼器角度鏈路的第一環就算站穩了。今天的分享就到這里，你覺得 G32R430 的 ADC16 模塊怎么樣？有踩過坑或想安利的用法，歡迎在評論區嘮一嘮，我們下篇見。

注：文章作者在原帖中提供了詳細代碼，有需要請至原文21ic論壇

原文地址：https://bbs.21ic.com/icview-3509696-1-1.html?_dsign=f7a293ec
