信昌電陶 FS43X105K251EGG 深度解析：高壓 MLCC 的安全設計與應用

大家好，我是專注電子元器件技術科普的博主。今天帶大家拆解臺灣信昌電陶（PSA）的高壓貼片電容 ——FS43X105K251EGG，從核心參數、結構設計到應用場景，一次性講透這款工業級 MLCC 的技術亮點。

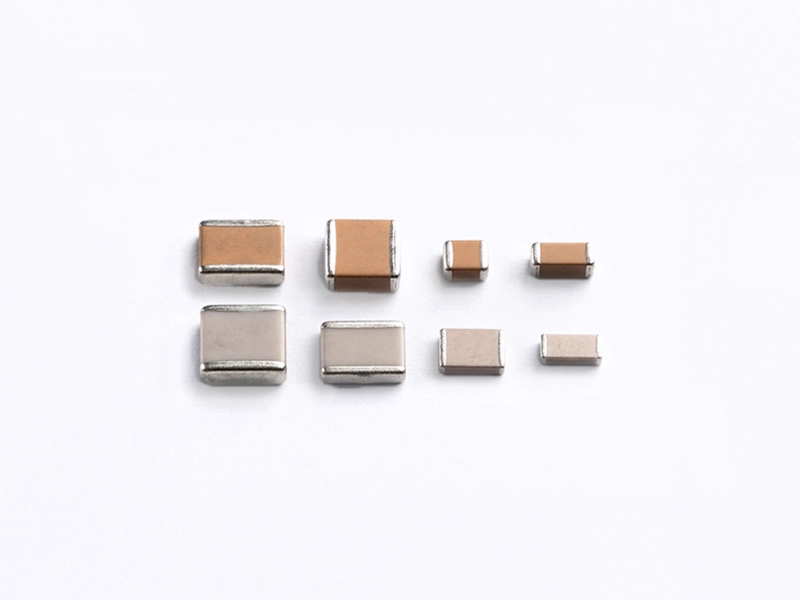

信昌電陶FS43X105K251EGG貼片電容

一、基礎參數：高壓場景的標準配置

先看核心規格，每一項都精準匹配中高壓電路需求：

品牌：PSA（信昌電陶），臺灣老牌被動元件廠商，具備瓷粉原料自主研發能力，垂直整合產業鏈。

封裝：1812（4532mm），大尺寸封裝適配高壓承載，兼顧焊接穩定性。

容值：1μF（105），±10%（K 檔），容值精度適中，滿足通用工業電路需求。

額定電壓：250V，高壓等級，區別于常規 50V/100V MLCC，適配高壓供電鏈路。

溫度系數：X7R，-55℃~125℃工作溫度，容量變化率 ±15%，穩定性優于 Y5V 材質。

材質：無鉛無鎘環保陶瓷，符合 RoHS 規范，適配綠色制造要求。

二、核心技術：串聯結構筑牢高壓安全防線

這款電容最核心的技術優勢，是多層單元串聯設計，徹底解決傳統高壓 MLCC 的短路隱患。 傳統高壓電容多為單層厚介質，電壓集中易導致介質擊穿；而 FS43X105K251EGG 在 MLCC 內部集成多層串聯電容單元，工作時電壓梯度均勻分布在各單元，大幅降低單點擊穿風險，杜絕短路故障。這種設計被稱為 “高壓安全架構”，尤其適合高壓逆變、電源轉換等易出現電壓尖峰的場景。 同時采用柔性樹脂外部電極，可釋放電路板彎曲應力，抑制陶瓷本體裂紋，提升抗振動、抗熱沖擊能力，適配工業設備嚴苛工況。

三、性能優勢：高壓、穩定、環保三位一體

高壓承載能力強：250V 額定電壓，可承受短時電壓波動，適配 LCD 背光逆變器、工業電源、高壓濾波等場景。

溫度穩定性好：X7R 溫度特性，寬溫環境下容量波動小，避免高溫下容值衰減導致電路失效。

可靠性與安全性高：串聯結構防短路，柔性電極抗應力，降低設備故障風險，延長使用壽命。

環保合規：無鉛無鎘材質，滿足全球電子制造環保標準，適配出口型設備設計需求。

四、典型應用場景

工業電源：高壓輸出端濾波、穩壓，抑制電壓紋波。

LCD 背光逆變器：高壓驅動電路核心電容，保障背光穩定點亮。

通信設備：高壓信號鏈路耦合、旁路，提升信號完整性。

消費電子：大功率適配器、高壓充電電路，兼顧體積與耐壓需求。

五、選型建議

選型時重點關注 3 點：

電壓余量：實際工作電壓建議不超過額定電壓的 80%，避免長期高壓加速老化。

溫度工況：高溫環境（＞85℃）優先選 X7R 材質，避開 Y5V 等溫度敏感材質。

焊接工藝：1812 封裝需控制焊盤溫度，避免高溫沖擊導致電極開裂。
