一、產品概述

D7368GS是紹興芯谷科技（Silicore）專為便攜式立體聲收錄機設計的音頻功率放大器集成電路。采用經典的SIP9單列直插封裝，僅需三個外接電容即可實現完整音頻放大功能，是便攜式音頻設備中實現高性?xún)r(jià)比音頻輸出的理想選擇。

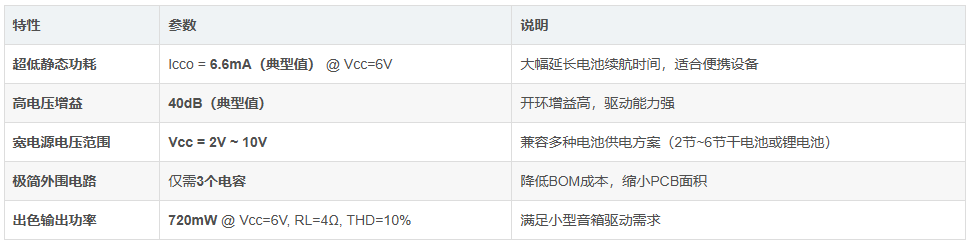

二、核心優勢與主要特點

三、詳細電氣參數

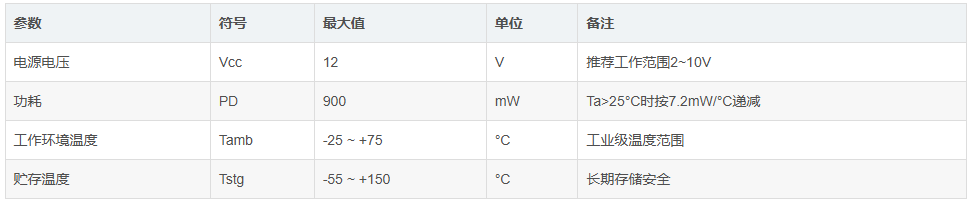

3.1極限參數（絕對最大額定值，Tamb=25°C）

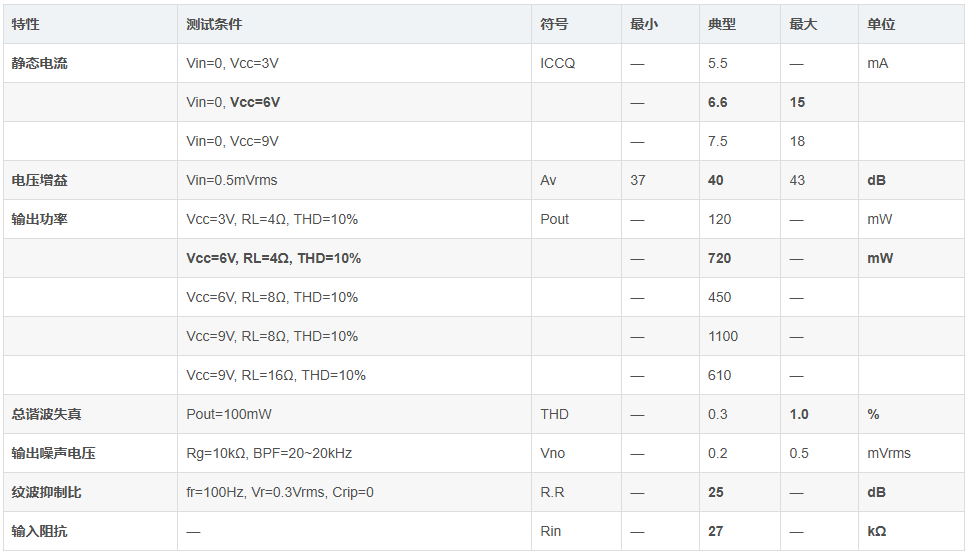

3.2電特性（Vcc=6V,Tamb=25°C,f=1kHz,Rg=600Ω,RL=4Ω）

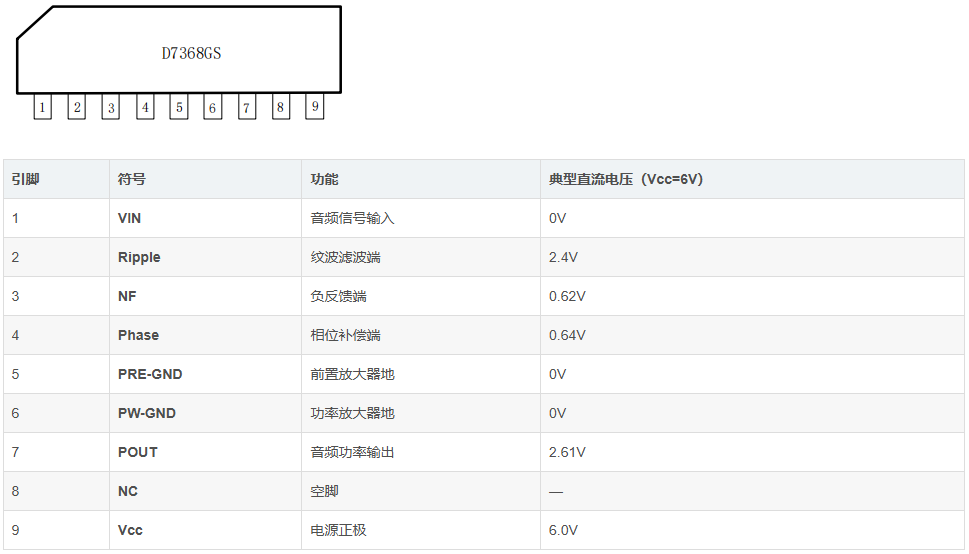

四、引腳定義與功能

設計提示：引腳5（前置地）與引腳6（功率地）分離設計，有效隔離前置級與功率級的地線噪聲，提升信噪比。

五、應用要點與設計技巧

5.1輸入耦合方式
D7368GS內部采用PNP差分輸入級（Q2/Q3）+PNP輸入管（Q1）架構，Q1管可替代傳統耦合電容實現直流耦合輸入。但當輸入沖擊噪聲較大時，建議在引腳1外接耦合電容以抑制開機pop聲。

5.2增益調整

默認增益：內部電阻R4、R5設定為Av=40dB（100倍）

外接衰減：在引腳3（NF）與地之間接入電阻Rf，增益公式為

工作限制：為保證穩定工作，外接調整后的電壓增益應保持在28dB以上

5.3紋波抑制優化

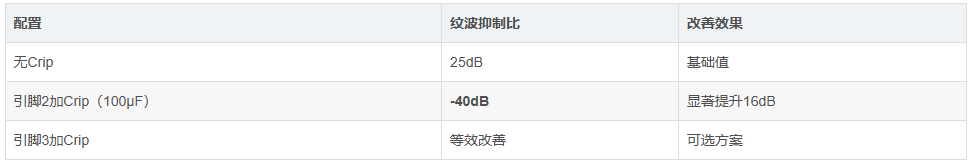

在電池供電或開關電源供電場景中，強烈建議在Ripple端添加100μF旁路電容，可將電源紋波對音頻的干擾降至最低。

5.4頻率補償與穩定性

為確保低溫漂和優異頻率特性，以下電容不可或缺：

輸出端耦合電容（100μF）：防止自激振蕩，同時隔離直流

紋波濾波端旁路電容（10~100μF）：提升電源抑制比

Vcc與GND間去耦電容（100μF）：抑制高頻電源噪聲

六、典型應用場景

場景一：便攜式立體聲收錄機（原生設計目標）

供電：4節AA電池（6V）或鋰電池（3.7V升壓至6V）

負載：4Ω小型揚聲器

優勢：720mW輸出功率足以驅動便攜音箱，6.6mA靜態電流實現超長播放時間

場景二：USB供電桌面小音箱

供電：5VUSB電源（在2~10V范圍內）

負載：8Ω全頻喇叭

配置：利用寬電壓特性直接驅動，無需額外穩壓

場景三：玩具與語音播報設備

供電：3V紐扣電池或2節干電池

負載：16Ω或32Ω耳機/小喇叭

優勢：低至2V即可工作，極簡單外圍降低玩具成本

場景四：安防對講與門禁系統

供電：12V系統電源（需確認不超過極限值，推薦穩壓至9V以下）

負載：8Ω對講喇叭

配置：利用40dB高增益直接驅動麥克風信號，簡化前級放大

場景五：DIY音頻項目與教學實驗

優勢：SIP9直插封裝易于手工焊接，3電容極簡電路適合初學者理解音頻放大原理

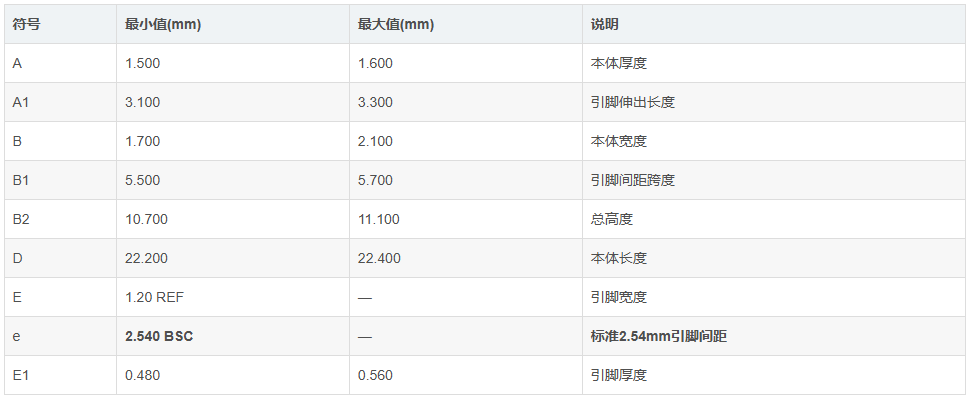

七、封裝尺寸（SIP9）

標準2.54mm引腳間距兼容通用面包板與DIP插座，便于快速原型驗證。

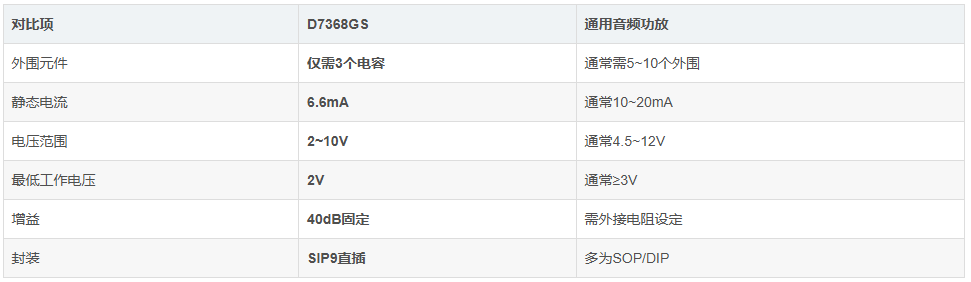

八、選型對比與競爭優勢

核心價值：在成本敏感、空間受限、電池供電的便攜式音頻應用中，D7368GS以極簡設計和低功耗特性提供了最優的性?xún)r(jià)比方案。

九、總結

D7368GS是一款經過市場驗證的經典音頻功率放大器方案，其"3電容即可工作"的極簡設計哲學、2V超低壓?jiǎn)?dòng)能力以及6.6mA超低靜態功耗，使其在便攜式收錄機、玩具音頻、小型音箱、安防對講等領域具有廣泛適用性。芯谷科技提供穩定供貨與技術支持，是音頻放大器選型中的可靠之選。
