基于瑞薩FPB-RA0E2開發板實現OLED驅動顯示
本文轉自RA生態工作室：
瑞薩“RA MCU眾測寶典”OLED顯示專題再添實戰新篇！
開啟寶典
本文介紹了瑞薩FPB-RA0E2開發板實現OLED驅動顯示Renesas圖標logo以及ADC電壓表框架的項目設計。
一、項目介紹
硬件連接：依據r_sau_i2c配置，選擇目標管腳用以實現開發板與OLED的IIC通信；
驅動OLED：配置硬件IIC通信，實現OLED驅動；包括工程創建、代碼添加、工程調試等；
OLED顯示Renesas圖標以及ADC電壓表框架。

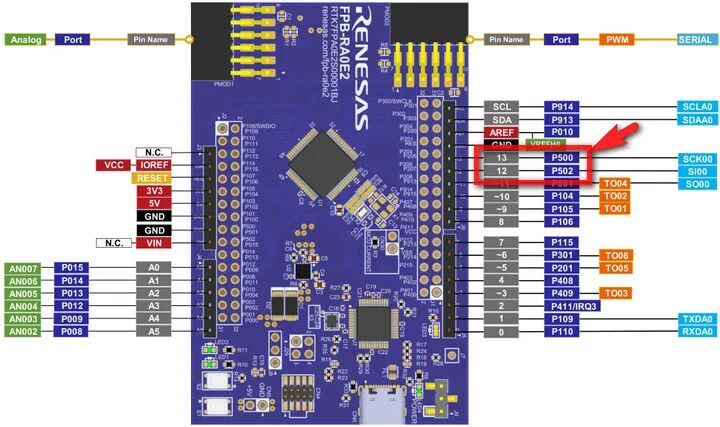

二、硬件連接
| OLED | RA0E2 |
| SCL | P500(13) |
| SDA | P502(12) |
| GND | GND |
| VCC | 3V3 |
示意圖
三、工程創建
打開e2studio軟件，依次選擇文件-新建-C/C++-RA項目；
設備選擇：開發板選擇FPB-RA0E2，選擇GNU ARM工具鏈和J-Link調試器，完成工程創建；
新建IIC通信堆棧NewStack-Connectivity-I2CMaster(r_sau_i2c)；
屬性配置中，Slave Address設置為0x3c，檢查引腳對應關系為SCL00-P500、SDA00-P502；
點擊Generate Project Content按鈕，生成工程代碼。
四、工程代碼

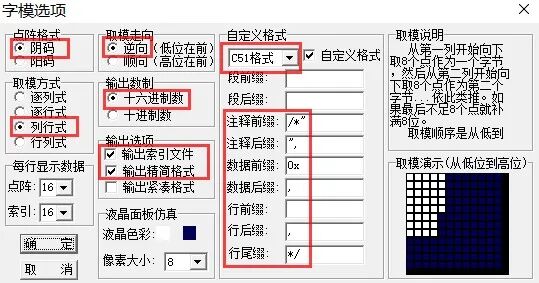

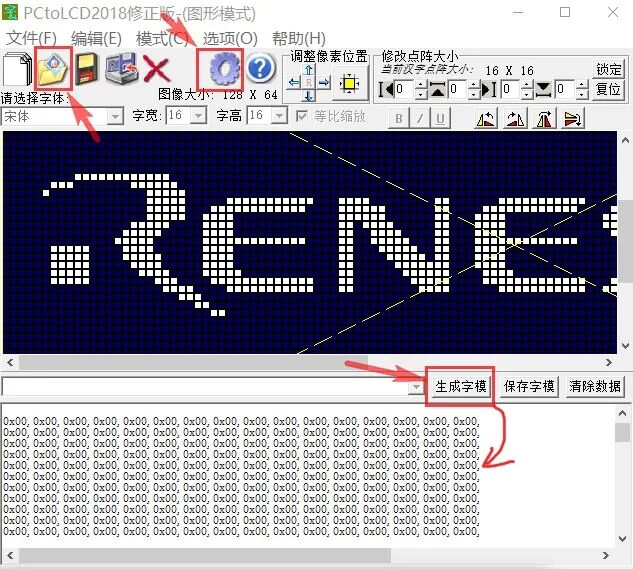

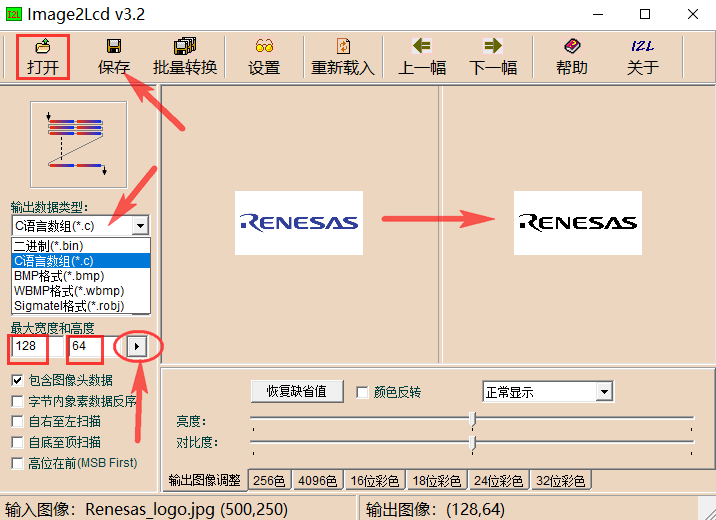

包括hal_entry.c、OLED驅動代碼、字模和圖片代碼等。
hal_entry.c
在左側的項目目錄中，打開src/hal_entry.c文件，添加如下關鍵代碼：
滑動查看完整內容
#include"hal_data.h"
#include"oled.h"
#include"bmp.h"
FSP_CPP_HEADER
voidR_BSP_WarmStart(bsp_warm_start_event_tevent);
FSP_CPP_FOOTER
i2c_master_event_ti2c_event = I2C_MASTER_EVENT_ABORTED;
voidsau_i2c_master_callback(i2c_master_callback_args_t*p_args)
{
i2c_event = I2C_MASTER_EVENT_ABORTED;
if(NULL!= p_args)
{
/* capture callback event for validating the i2c transfer event*/
i2c_event = p_args->event;
}
}
fsp_err_terr = FSP_SUCCESS;
int timeout_ms =100;
voidhal_entry(void)
{
/*TODO:add your own code here */
/* Initialize IIC OLED */
err =R_SAU_I2C_Open(&g_i2c0_ctrl, &g_i2c0_cfg);
assert(FSP_SUCCESS == err);
OLED_Init();
OLED_Clear();
OLED_DrawBMP(0,0,128,8,BMP1,0);// initialized page -> Renesas logo
R_BSP_SoftwareDelay(200, BSP_DELAY_UNITS_MILLISECONDS);
/*----------- Frame ------------*/
OLED_Clear();
OLED_ShowString(0,0," ADC ",16,1);
OLED_ShowCHinese(56,0,0,1);//電
OLED_ShowCHinese(72,0,1,1);//壓
OLED_ShowCHinese(88,0,2,1);//表
OLED_ShowString(104,0," ",16,1);
OLED_ShowString(4,3,"ADC",16,0);
OLED_ShowCHinese(32,3,3,0);//值
OLED_ShowChar(48,3,':',16,0);
OLED_ShowCHinese(0,6,0,0);//電
OLED_ShowCHinese(16,6,1,0);//壓
OLED_ShowCHinese(32,6,3,0);//值
OLED_ShowChar(48,6,':',16,0);
OLED_ShowChar(100,6,'V',16,0);
#ifBSP_TZ_SECURE_BUILD
/* Enter non-secure code */
R_BSP_NonSecureEnter();
#endif
}
oled.c
在src文件夾下新建OLED驅動源文件，命名為 oled.c，添加如下代碼：
滑動查看完整內容
#include"oled.h"
#include"oledfont.h"
#include"hal_data.h"
#include"stdint.h"
uint8_t CMD_Data[]={
0xAE,
0x00,
0x10,
0x40,
0xB0,
0x81,
0xFF,
0xA1,
0xA6,
0xA8,
0x3F,
0xC8,
0xD3,
0x00,
0xD5,
0x80,
0xD8,
0x05,
0xD9,
0xF1,
0xDA,
0x12,
0xD8,
0x30,
0x8D,
0x14,
0xAF
}; //初始化命令
externfsp_err_t err;
externint timeout_ms;
extern i2c_master_event_t i2c_event ;
voidWriteCmd(void)
{
uint8_t i =0;
uint8_t ii[2]={0x00,0x00};
for(i=0;i<27;i++)
? ? {
? ? ? ? ii[1]=CMD_Data[i];
? ? ? ??//err = R_IIC_MASTER_Write(&g_i2c_master0_ctrl, ii, 0x02, true);
? ? ? ? err =?R_SAU_I2C_Write(&g_i2c0_ctrl, ii,?0x02,?true);
? ? ? ??assert(FSP_SUCCESS?== err);
? ? ? ??/* Since there is nothing else to do, block until Callback triggers*/
? ? ? ??while?((I2C_MASTER_EVENT_TX_COMPLETE?!= i2c_event) && timeout_ms>0)
{
R_BSP_SoftwareDelay(1U,BSP_DELAY_UNITS_MICROSECONDS);
timeout_ms--;
}
if(I2C_MASTER_EVENT_ABORTED== i2c_event)
{
__BKPT(0);
}
/* Read data back from the I2C slave */
i2c_event =I2C_MASTER_EVENT_ABORTED;
timeout_ms =100;
}
}
/**
*@function: void OLED_WR_CMD(uint8_t cmd)
*@description: 向設備寫控制命令
*@param{uint8_t} cmd 芯片手冊規定的命令
*@return{*}
*/
voidOLED_WR_CMD(uint8_t cmd)
{
uint8_t ii[2]={0x00,0x00};
ii[1]=cmd;
//err = R_IIC_MASTER_Write(&g_i2c_master0_ctrl, ii, 0x02, true);
err =R_SAU_I2C_Write(&g_i2c0_ctrl, ii,0x02,true);
assert(FSP_SUCCESS== err);
/* Since there is nothing else to do, block until Callback triggers*/
//while ((I2C_MASTER_EVENT_TX_COMPLETE != i2c_event) && timeout_ms)
while((I2C_MASTER_EVENT_TX_COMPLETE!= i2c_event) && timeout_ms>0)
{
R_BSP_SoftwareDelay(1U,BSP_DELAY_UNITS_MICROSECONDS);
timeout_ms--;
}
if(I2C_MASTER_EVENT_ABORTED== i2c_event)
{
__BKPT(0);
}
/* Read data back from the I2C slave */
i2c_event =I2C_MASTER_EVENT_ABORTED;
timeout_ms =100;
}
/**
*@function: void OLED_WR_DATA(uint8_t data)
*@description: 向設備寫控制數據
*@param{uint8_t} data 數據
*@return{*}
*/
voidOLED_WR_DATA(uint8_t data)
{
uint8_t ii[2]={0x40,0x00};
ii[1]=data;
//err = R_IIC_MASTER_Write(&g_i2c_master0_ctrl, ii, 0x02, true);
err =R_SAU_I2C_Write(&g_i2c0_ctrl, ii,0x02,true);
assert(FSP_SUCCESS== err);
/* Since there is nothing else to do, block until Callback triggers*/
while((I2C_MASTER_EVENT_TX_COMPLETE!= i2c_event) && timeout_ms>0)
{
R_BSP_SoftwareDelay(1U,BSP_DELAY_UNITS_MICROSECONDS);
timeout_ms--;
}
if(I2C_MASTER_EVENT_ABORTED== i2c_event)
{
__BKPT(0);
}
/* Read data back from the I2C slave */
i2c_event =I2C_MASTER_EVENT_ABORTED;
timeout_ms =100;
}
/**
*@function: void OLED_Init(void)
*@description: OLED初始化
*@return{*}
*/
voidOLED_Init(void)
{
R_BSP_SoftwareDelay(200,BSP_DELAY_UNITS_MILLISECONDS);
WriteCmd();
}
/**
*@function: OLED_Clear(void)
*@description: 清屏,整個屏幕的像素點都是關閉的
*@return{*}
*/
voidOLED_Clear(void)
{
uint8_t i,n;
for(i=0;i<8;i++)
? ? {
? ? ? ??OLED_WR_CMD(0xb0+i);//設置頁地址（0~7）
? ? ? ??OLED_WR_CMD?(0x00);?//設置顯示位置—列低地址
? ? ? ??OLED_WR_CMD?(0x10);?//設置顯示位置—列高地址
? ? ? ??for(n=0;n<132;n++)
? ? ? ? ? ??OLED_WR_DATA(0);//更新顯示
? ? }
}
/**
?*?@function: void OLED_Display_On(void)
?*?@description: 更新顯示
?*?@return?{*}
?*/
voidOLED_Display_On(void)
{
? ??OLED_WR_CMD(0X8D); ?//SET DCDC命令
? ??OLED_WR_CMD(0X14); ?//DCDC ON
? ??OLED_WR_CMD(0XAF); ?//DISPLAY ON
}
/**
?*?@function: void OLED_Display_Off(void)
?*?@description: 關閉OLED顯示
?*?@return?{*}
?*/
voidOLED_Display_Off(void)
{
? ??OLED_WR_CMD(0X8D); ?//SET DCDC命令
? ??OLED_WR_CMD(0X10); ?//DCDC OFF
? ??OLED_WR_CMD(0XAE); ?//DISPLAY OFF
}
/**
?*?@function: void OLED_Set_Pos(uint8_t x, uint8_t y)
?*?@description: 坐標設置
?*?@param?{uint8_t} x,y
?*?@return?{*}
?*/
voidOLED_Set_Pos(uint8_t x, uint8_t y)
{
? ??OLED_WR_CMD(0xb0+y);
? ??OLED_WR_CMD(((x&0xf0)>>4)|0x10);
OLED_WR_CMD(x&0x0f);
}
/**
*@function: void OLED_On(void)
*@description: 更新顯示
*@return{*}
*/
voidOLED_On(void)
{
uint8_t i,n;
for(i=0;i<8;i++)
? ? {
? ? ? ??OLED_WR_CMD(0xb0+i); ? ?//設置頁地址（0~7）
? ? ? ??OLED_WR_CMD(0x00); ? ? ?//設置顯示位置—列低地址
? ? ? ??OLED_WR_CMD(0x10); ? ? ?//設置顯示位置—列高地址
? ? ? ??for(n=0;n<128;n++)
? ? ? ? ? ??OLED_WR_DATA(1);
? ? }?//更新顯示
}
/**
?*?@function: unsigned int oled_pow(uint8_t m,uint8_t n)
?*?@description: m^n函數
?*?@param?{uint8_t} m,n
?*?@return?{unsigned int}?result
?*/
unsignedintoled_pow(uint8_t m,uint8_t n)
{
? ? unsignedint result=1;
? ??while(n--)result*=m;
? ??return?result;
}
/**
?*?@function: void OLED_ShowNum(uint8_t x,uint8_t y,unsigned int num,uint8_t len,uint8_t size2, uint8_t mode)
?*?@description: 在OLED12864特定位置開始顯示一個整數
?*?@param?{uint8_t} x字符開始顯示的橫坐標 0~127
?*?@param?{uint8_t} y字符開始顯示的縱坐標 0~63
?*?@param?{uint8_t} num 待顯示的整數
?*?@param?{uint8_t} len 待顯示數字的位數
?*?@param?{uint8_t} size2 待顯示數字的大小
?*?@param?{uint8_t} mode 是否反相顯示(1反相、0不反相)
?*?@return?{*}
?*/
voidOLED_ShowNum(uint8_t x,uint8_t y,unsignedint num,uint8_t len,uint8_t size2, uint8_t mode)
{
? ? uint8_t t,temp;
? ? uint8_t enshow=0;
? ??for(t=0;t128-1)
{
x=0;
y=y+2;
}
if(Char_Size ==16)
{
OLED_Set_Pos(x,y);
for(i=0;i<8;i++)
? ? ? ? ? ? {
? ? ? ? ? ? ? ??//OLED_WR_DATA(F8X16[c*16+i]);
? ? ? ? ? ? ? ??if(mode)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(~F8X16[c*16+i]);
? ? ? ? ? ? ? ??else
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(F8X16[c*16+i]);
? ? ? ? ? ? }
? ? ? ? ? ??OLED_Set_Pos(x,y+1);
? ? ? ? ? ??for(i=0;i<8;i++)
? ? ? ? ? ? {
? ? ? ? ? ? ? ??//OLED_WR_DATA(F8X16[c*16+i+8]);
? ? ? ? ? ? ? ??if(mode)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(~F8X16[c*16+i+8]);
? ? ? ? ? ? ? ??else
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(F8X16[c*16+i+8]);
? ? ? ? ? ? }
? ? ? ? }
? ? ? ??else
? ? ? ? {
? ? ? ? ? ? ? ??OLED_Set_Pos(x,y);
? ? ? ? ? ? ? ??for(i=0;i<6;i++)
? ? ? ? ? ? ? ? {
? ? ? ? ? ? ? ? ? ??//OLED_WR_DATA(F6x8[c][i]);
? ? ? ? ? ? ? ? ? ??for(i=0;i<6;i++)
? ? ? ? ? ? ? ? ? ? {
? ? ? ? ? ? ? ? ? ? ? ??if(mode)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(~F6x8[c][i]);
? ? ? ? ? ? ? ? ? ? ? ??else
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(F6x8[c][i]);
? ? ? ? ? ? ? ? ? ? }
? ? ? ? ? ? ? ? }
? ? ? ? }
}
/**
?*?@function: void OLED_Showdecimal(uint8_t x,uint8_t y,float num,uint8_t z_len,uint8_t f_len,uint8_t size2, uint8_t Color_Turn)
?*?@description: 顯示正負浮點數
?*?@param?{uint8_t} x待顯示的數字起始橫坐標,x:0~126
?*?@param?{uint8_t} y待顯示的數字起始縱坐標, y:0~7，若選擇字體大小為16，則兩行數字之間需要間隔2，若選擇字體大小為12，間隔1
?*?@param?{float} num:輸入的浮點型數據
?*?@param?{uint8_t?} z_ len:整數部分的位數
?*?@param?{uint8_t?} f_len: 小數部分的位數
?*?@param?{uint8_t} size2:輸入的數據大小，選擇 16/12，16為8X16，12為6x8
?*?@param?{uint8_t} mode 是否反相顯示(1反相、0不反相)
?*?@return?{*}
?*/
voidOLED_ShowDecimal(uint8_t x,uint8_t y,float num,uint8_t z_len,uint8_t f_len,uint8_t size2, uint8_t mode)
{
? ? uint8_t t,temp,i=0;//i為負數標志位
? ? uint8_t enshow;
? ? int z_temp,f_temp;
? ??if(num<0)
? ? {
? ? ? ? z_len+=1;
? ? ? ? i=1;
? ? ? ? num=-num;
? ? }
? ? z_temp=(int)num;
? ??//整數部分
? ??for(t=0;t122&&Char_Size==12)//TextSize6x8如果一行不夠顯示了，從下一行繼續顯示
{
x =0;
y++;
}
if(x >120&&Char_Size==16)//TextSize8x16如果一行不夠顯示了，從下一行繼續顯示
{
x =0;
y+=2;
}
j++;
}
}
/**
*@function: void OLED_ShowCHinese(uint8_t x,uint8_t y,uint8_t no, uint8_t Color_Turn)
*@description: 在OLED特定位置開始顯示16X16漢字
*@param{uint8_t} x待顯示的漢字起始橫坐標x: 0~112，兩列漢字之間需要間隔16
*@param{uint8_t} y待顯示的漢字起始縱坐標 y: 0~6 , 兩行漢字之間需要間隔2
*@param{uint8_t} no待顯示的漢字編號
*@param{uint8_t} mode 是否反相顯示(1反相、0不反相)
*@return{*}
*/
voidOLED_ShowCHinese(uint8_t x,uint8_t y,uint8_t no, uint8_t mode)
{
uint8_t t=0;
OLED_Set_Pos(x,y);
for(t=0;t<16;t++)
? ? {
? ? ? ??if?(mode)
? ? ? ? ? ??OLED_WR_DATA(~Hzk[2*no][t]);?//顯示漢字的上半部分
? ? ? ??else
? ? ? ? ? ??OLED_WR_DATA(Hzk[2*no][t]);?//顯示漢字的上半部分
? ? }
? ??OLED_Set_Pos(x,y+1);
? ??for(t=0;t<16;t++)
? ? {
? ? ? ??if?(mode)
? ? ? ? ? ??OLED_WR_DATA(~Hzk[2*no+1][t]);?//顯示漢字的上半部分
? ? ? ??else
? ? ? ? ? ??OLED_WR_DATA(Hzk[2*no+1][t]);//顯示漢字的上半部分
? ? }
}
/**
?*?@function: void OLED_DrawBMP(uint8_t x0, uint8_t y0, uint8_t x1, uint8_t y1, uint8_t * ?BMP,uint8_t Color_Turn)
?*?@description: 在OLED特定區域顯示BMP圖片
?*?@param?{uint8_t} x0圖像開始顯示橫坐標 ?x0:0~127
?*?@param?{uint8_t} y0圖像開始顯示縱坐標 ?y0:0~7
?*?@param?{uint8_t} x1圖像結束顯示橫坐標 ?x1:1~128
?*?@param?{uint8_t} y1圖像結束顯示縱坐標 ?y1:1~8
?*?@param?{uint8_t} *BMP待顯示的圖像數據
?*?@param?{uint8_t} mode 是否反相顯示(1反相、0不反相)
?*?@return?{*}
?*/
voidOLED_DrawBMP(uint8_t x0, uint8_t y0, uint8_t x1, uint8_t y1, uint8_t * ?BMP, uint8_t mode)
{
? ?uint32_t j =?0;
? ?uint8_t x =?0, y =?0;
??if(y1%8==0)
? ? ? ? y = y1/8;
??else
? ? ? ? y = y1/8?+?1;
? ??for(y=y0;y
oled.h
在src文件夾下新建OLED驅動頭文件，命名為 oled.h，添加如下代碼：
左右滑動查看完整內容
#ifndefOLED_H_
#defineOLED_H_
#include"stdint.h"
voidWriteCmd(void);
voidOLED_WR_CMD(uint8_tcmd);
voidOLED_WR_DATA(uint8_tdata);
voidOLED_Init(void);
voidOLED_Clear(void);
voidOLED_Display_On(void);
voidOLED_Display_Off(void);
voidOLED_Set_Pos(uint8_tx,uint8_ty);
voidOLED_On(void);
voidOLED_ShowNum(uint8_tx,uint8_ty,unsignedint num,uint8_tlen,uint8_tsize2,uint8_tmode);
voidOLED_ShowDecimal(uint8_tx,uint8_ty,floatnum,uint8_tz_len,uint8_tf_len,uint8_tsize2,uint8_tmode);
voidOLED_ShowChar(uint8_tx,uint8_ty,uint8_tchr,uint8_tChar_Size,uint8_tmode);
voidOLED_ShowString(uint8_tx,uint8_ty,uint8_t*chr,uint8_tChar_Size,uint8_tmode);
voidOLED_ShowCHinese(uint8_tx,uint8_ty,uint8_tno,uint8_tmode);
voidOLED_DrawBMP(unsignedchar x0,unsignedchar y0,unsignedchar x1,unsignedchar y1,unsignedchar BMP[],uint8_tmode);
voidOLED_DisplayMode(uint8_tmode);
voidOLED_IntensityControl(uint8_tintensity);
#endif/* OLED_H_ */
oledfont.h
在src文件夾下新建字體驅動頭文件，命名為 oledfont.h，添加如下代碼
滑動查看完整內容
#include"oled.h"
#include"oledfont.h"
#include"hal_data.h"
#include"stdint.h"
uint8_t CMD_Data[]={
0xAE,
0x00,
0x10,
0x40,
0xB0,
0x81,
0xFF,
0xA1,
0xA6,
0xA8,
0x3F,
0xC8,
0xD3,
0x00,
0xD5,
0x80,
0xD8,
0x05,
0xD9,
0xF1,
0xDA,
0x12,
0xD8,
0x30,
0x8D,
0x14,
0xAF
}; //初始化命令
externfsp_err_t err;
externint timeout_ms;
extern i2c_master_event_t i2c_event ;
voidWriteCmd(void)
{
uint8_t i =0;
uint8_t ii[2]={0x00,0x00};
for(i=0;i<27;i++)
? ? {
? ? ? ? ii[1]=CMD_Data[i];
? ? ? ??//err = R_IIC_MASTER_Write(&g_i2c_master0_ctrl, ii, 0x02, true);
? ? ? ? err =?R_SAU_I2C_Write(&g_i2c0_ctrl, ii,?0x02,?true);
? ? ? ??assert(FSP_SUCCESS?== err);
? ? ? ??/* Since there is nothing else to do, block until Callback triggers*/
? ? ? ??while?((I2C_MASTER_EVENT_TX_COMPLETE?!= i2c_event) && timeout_ms>0)
{
R_BSP_SoftwareDelay(1U,BSP_DELAY_UNITS_MICROSECONDS);
timeout_ms--;
}
if(I2C_MASTER_EVENT_ABORTED== i2c_event)
{
__BKPT(0);
}
/* Read data back from the I2C slave */
i2c_event =I2C_MASTER_EVENT_ABORTED;
timeout_ms =100;
}
}
/**
*@function: void OLED_WR_CMD(uint8_t cmd)
*@description: 向設備寫控制命令
*@param{uint8_t} cmd 芯片手冊規定的命令
*@return{*}
*/
voidOLED_WR_CMD(uint8_t cmd)
{
uint8_t ii[2]={0x00,0x00};
ii[1]=cmd;
//err = R_IIC_MASTER_Write(&g_i2c_master0_ctrl, ii, 0x02, true);
err =R_SAU_I2C_Write(&g_i2c0_ctrl, ii,0x02,true);
assert(FSP_SUCCESS== err);
/* Since there is nothing else to do, block until Callback triggers*/
//while ((I2C_MASTER_EVENT_TX_COMPLETE != i2c_event) && timeout_ms)
while((I2C_MASTER_EVENT_TX_COMPLETE!= i2c_event) && timeout_ms>0)
{
R_BSP_SoftwareDelay(1U,BSP_DELAY_UNITS_MICROSECONDS);
timeout_ms--;
}
if(I2C_MASTER_EVENT_ABORTED== i2c_event)
{
__BKPT(0);
}
/* Read data back from the I2C slave */
i2c_event =I2C_MASTER_EVENT_ABORTED;
timeout_ms =100;
}
/**
*@function: void OLED_WR_DATA(uint8_t data)
*@description: 向設備寫控制數據
*@param{uint8_t} data 數據
*@return{*}
*/
voidOLED_WR_DATA(uint8_t data)
{
uint8_t ii[2]={0x40,0x00};
ii[1]=data;
//err = R_IIC_MASTER_Write(&g_i2c_master0_ctrl, ii, 0x02, true);
err =R_SAU_I2C_Write(&g_i2c0_ctrl, ii,0x02,true);
assert(FSP_SUCCESS== err);
/* Since there is nothing else to do, block until Callback triggers*/
while((I2C_MASTER_EVENT_TX_COMPLETE!= i2c_event) && timeout_ms>0)
{
R_BSP_SoftwareDelay(1U,BSP_DELAY_UNITS_MICROSECONDS);
timeout_ms--;
}
if(I2C_MASTER_EVENT_ABORTED== i2c_event)
{
__BKPT(0);
}
/* Read data back from the I2C slave */
i2c_event =I2C_MASTER_EVENT_ABORTED;
timeout_ms =100;
}
/**
*@function: void OLED_Init(void)
*@description: OLED初始化
*@return{*}
*/
voidOLED_Init(void)
{
R_BSP_SoftwareDelay(200,BSP_DELAY_UNITS_MILLISECONDS);
WriteCmd();
}
/**
*@function: OLED_Clear(void)
*@description: 清屏,整個屏幕的像素點都是關閉的
*@return{*}
*/
voidOLED_Clear(void)
{
uint8_t i,n;
for(i=0;i<8;i++)
? ? {
? ? ? ??OLED_WR_CMD(0xb0+i);//設置頁地址（0~7）
? ? ? ??OLED_WR_CMD?(0x00);?//設置顯示位置—列低地址
? ? ? ??OLED_WR_CMD?(0x10);?//設置顯示位置—列高地址
? ? ? ??for(n=0;n<132;n++)
? ? ? ? ? ??OLED_WR_DATA(0);//更新顯示
? ? }
}
/**
?*?@function: void OLED_Display_On(void)
?*?@description: 更新顯示
?*?@return?{*}
?*/
voidOLED_Display_On(void)
{
? ??OLED_WR_CMD(0X8D); ?//SET DCDC命令
? ??OLED_WR_CMD(0X14); ?//DCDC ON
? ??OLED_WR_CMD(0XAF); ?//DISPLAY ON
}
/**
?*?@function: void OLED_Display_Off(void)
?*?@description: 關閉OLED顯示
?*?@return?{*}
?*/
voidOLED_Display_Off(void)
{
? ??OLED_WR_CMD(0X8D); ?//SET DCDC命令
? ??OLED_WR_CMD(0X10); ?//DCDC OFF
? ??OLED_WR_CMD(0XAE); ?//DISPLAY OFF
}
/**
?*?@function: void OLED_Set_Pos(uint8_t x, uint8_t y)
?*?@description: 坐標設置
?*?@param?{uint8_t} x,y
?*?@return?{*}
?*/
voidOLED_Set_Pos(uint8_t x, uint8_t y)
{
? ??OLED_WR_CMD(0xb0+y);
? ??OLED_WR_CMD(((x&0xf0)>>4)|0x10);
OLED_WR_CMD(x&0x0f);
}
/**
*@function: void OLED_On(void)
*@description: 更新顯示
*@return{*}
*/
voidOLED_On(void)
{
uint8_t i,n;
for(i=0;i<8;i++)
? ? {
? ? ? ??OLED_WR_CMD(0xb0+i); ? ?//設置頁地址（0~7）
? ? ? ??OLED_WR_CMD(0x00); ? ? ?//設置顯示位置—列低地址
? ? ? ??OLED_WR_CMD(0x10); ? ? ?//設置顯示位置—列高地址
? ? ? ??for(n=0;n<128;n++)
? ? ? ? ? ??OLED_WR_DATA(1);
? ? }?//更新顯示
}
/**
?*?@function: unsigned int oled_pow(uint8_t m,uint8_t n)
?*?@description: m^n函數
?*?@param?{uint8_t} m,n
?*?@return?{unsigned int}?result
?*/
unsignedintoled_pow(uint8_t m,uint8_t n)
{
? ? unsignedint result=1;
? ??while(n--)result*=m;
? ??return?result;
}
/**
?*?@function: void OLED_ShowNum(uint8_t x,uint8_t y,unsigned int num,uint8_t len,uint8_t size2, uint8_t mode)
?*?@description: 在OLED12864特定位置開始顯示一個整數
?*?@param?{uint8_t} x字符開始顯示的橫坐標 0~127
?*?@param?{uint8_t} y字符開始顯示的縱坐標 0~63
?*?@param?{uint8_t} num 待顯示的整數
?*?@param?{uint8_t} len 待顯示數字的位數
?*?@param?{uint8_t} size2 待顯示數字的大小
?*?@param?{uint8_t} mode 是否反相顯示(1反相、0不反相)
?*?@return?{*}
?*/
voidOLED_ShowNum(uint8_t x,uint8_t y,unsignedint num,uint8_t len,uint8_t size2, uint8_t mode)
{
? ? uint8_t t,temp;
? ? uint8_t enshow=0;
? ??for(t=0;t128-1)
{
x=0;
y=y+2;
}
if(Char_Size ==16)
{
OLED_Set_Pos(x,y);
for(i=0;i<8;i++)
? ? ? ? ? ? {
? ? ? ? ? ? ? ??//OLED_WR_DATA(F8X16[c*16+i]);
? ? ? ? ? ? ? ??if(mode)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(~F8X16[c*16+i]);
? ? ? ? ? ? ? ??else
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(F8X16[c*16+i]);
? ? ? ? ? ? }
? ? ? ? ? ??OLED_Set_Pos(x,y+1);
? ? ? ? ? ??for(i=0;i<8;i++)
? ? ? ? ? ? {
? ? ? ? ? ? ? ??//OLED_WR_DATA(F8X16[c*16+i+8]);
? ? ? ? ? ? ? ??if(mode)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(~F8X16[c*16+i+8]);
? ? ? ? ? ? ? ??else
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(F8X16[c*16+i+8]);
? ? ? ? ? ? }
? ? ? ? }
? ? ? ??else
? ? ? ? {
? ? ? ? ? ? ? ??OLED_Set_Pos(x,y);
? ? ? ? ? ? ? ??for(i=0;i<6;i++)
? ? ? ? ? ? ? ? {
? ? ? ? ? ? ? ? ? ??//OLED_WR_DATA(F6x8[c][i]);
? ? ? ? ? ? ? ? ? ??for(i=0;i<6;i++)
? ? ? ? ? ? ? ? ? ? {
? ? ? ? ? ? ? ? ? ? ? ??if(mode)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(~F6x8[c][i]);
? ? ? ? ? ? ? ? ? ? ? ??else
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_WR_DATA(F6x8[c][i]);
? ? ? ? ? ? ? ? ? ? }
? ? ? ? ? ? ? ? }
? ? ? ? }
}
/**
?*?@function: void OLED_Showdecimal(uint8_t x,uint8_t y,float num,uint8_t z_len,uint8_t f_len,uint8_t size2, uint8_t Color_Turn)
?*?@description: 顯示正負浮點數
?*?@param?{uint8_t} x待顯示的數字起始橫坐標,x:0~126
?*?@param?{uint8_t} y待顯示的數字起始縱坐標, y:0~7，若選擇字體大小為16，則兩行數字之間需要間隔2，若選擇字體大小為12，間隔1
?*?@param?{float} num:輸入的浮點型數據
?*?@param?{uint8_t?} z_ len:整數部分的位數
?*?@param?{uint8_t?} f_len: 小數部分的位數
?*?@param?{uint8_t} size2:輸入的數據大小，選擇 16/12，16為8X16，12為6x8
?*?@param?{uint8_t} mode 是否反相顯示(1反相、0不反相)
?*?@return?{*}
?*/
voidOLED_ShowDecimal(uint8_t x,uint8_t y,float num,uint8_t z_len,uint8_t f_len,uint8_t size2, uint8_t mode)
{
? ? uint8_t t,temp,i=0;//i為負數標志位
? ? uint8_t enshow;
? ? int z_temp,f_temp;
? ??if(num<0)
? ? {
? ? ? ? z_len+=1;
? ? ? ? i=1;
? ? ? ? num=-num;
? ? }
? ? z_temp=(int)num;
? ??//整數部分
? ??for(t=0;t122&&Char_Size==12)//TextSize6x8如果一行不夠顯示了，從下一行繼續顯示
{
x =0;
y++;
}
if(x >120&&Char_Size==16)//TextSize8x16如果一行不夠顯示了，從下一行繼續顯示
{
x =0;
y+=2;
}
j++;
}
}
/**
*@function: void OLED_ShowCHinese(uint8_t x,uint8_t y,uint8_t no, uint8_t Color_Turn)
*@description: 在OLED特定位置開始顯示16X16漢字
*@param{uint8_t} x待顯示的漢字起始橫坐標x: 0~112，兩列漢字之間需要間隔16
*@param{uint8_t} y待顯示的漢字起始縱坐標 y: 0~6 , 兩行漢字之間需要間隔2
*@param{uint8_t} no待顯示的漢字編號
*@param{uint8_t} mode 是否反相顯示(1反相、0不反相)
*@return{*}
*/
voidOLED_ShowCHinese(uint8_t x,uint8_t y,uint8_t no, uint8_t mode)
{
uint8_t t=0;
OLED_Set_Pos(x,y);
for(t=0;t<16;t++)
? ? {
? ? ? ??if?(mode)
? ? ? ? ? ??OLED_WR_DATA(~Hzk[2*no][t]);?//顯示漢字的上半部分
? ? ? ??else
? ? ? ? ? ??OLED_WR_DATA(Hzk[2*no][t]);?//顯示漢字的上半部分
? ? }
? ??OLED_Set_Pos(x,y+1);
? ??for(t=0;t<16;t++)
? ? {
? ? ? ??if?(mode)
? ? ? ? ? ??OLED_WR_DATA(~Hzk[2*no+1][t]);?//顯示漢字的上半部分
? ? ? ??else
? ? ? ? ? ??OLED_WR_DATA(Hzk[2*no+1][t]);//顯示漢字的上半部分
? ? }
}
/**
?*?@function: void OLED_DrawBMP(uint8_t x0, uint8_t y0, uint8_t x1, uint8_t y1, uint8_t * ?BMP,uint8_t Color_Turn)
?*?@description: 在OLED特定區域顯示BMP圖片
?*?@param?{uint8_t} x0圖像開始顯示橫坐標 ?x0:0~127
?*?@param?{uint8_t} y0圖像開始顯示縱坐標 ?y0:0~7
?*?@param?{uint8_t} x1圖像結束顯示橫坐標 ?x1:1~128
?*?@param?{uint8_t} y1圖像結束顯示縱坐標 ?y1:1~8
?*?@param?{uint8_t} *BMP待顯示的圖像數據
?*?@param?{uint8_t} mode 是否反相顯示(1反相、0不反相)
?*?@return?{*}
?*/
voidOLED_DrawBMP(uint8_t x0, uint8_t y0, uint8_t x1, uint8_t y1, uint8_t * ?BMP, uint8_t mode)
{
? ?uint32_t j =?0;
? ?uint8_t x =?0, y =?0;
??if(y1%8==0)
? ? ? ? y = y1/8;
??else
? ? ? ? y = y1/8?+?1;
? ??for(y=y0;y
字體和圖片取模方案
使用Image2LCD軟件，將目標圖片縮放至OLED屏幕尺寸，并保存為BMP格式；
將BMP圖片導入PCtoLCD軟件，模式選擇圖像模式，點擊齒輪圖標進入設置界面；
配置字模選項：
生成字模即可；
同理，切換至字體模式，可生成目標漢字代碼。
五、效果
按照硬件連接示意圖，連接開發板和OLED對應引腳；
進入調試模式，或上電復位運行；
OLED顯示Renesas圖標logo并延時500毫秒，之后切換至ADC電壓表顯示框架。
六、總結
本文介紹了瑞薩FPB RA0E2開發板實現OLED驅動顯示Renesas圖標logo以及ADC電壓表框架的項目設計，為后續開發和實時顯示ADC電壓做好鋪墊，也為瑞薩相關產品的快速開發和應用提供了參考。
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
OLED
+關注
關注
121文章
6387瀏覽量
234529 -
adc
+關注
關注
100文章
7970瀏覽量
557288 -
開發板
+關注
關注
26文章
6481瀏覽量
121302 -
驅動顯示
+關注
關注
1文章
5瀏覽量
3653
原文標題：瑞薩RA MCU眾測寶典 | 手把手搞定瑞薩FPB-RA0E2驅動OLED顯示
文章出處：【微信號：瑞薩嵌入式小百科，微信公眾號：瑞薩嵌入式小百科】歡迎添加關注！文章轉載請注明出處。
發布評論請先 登錄
相關推薦
熱點推薦
瑞薩FPB-RA0E2開發板簡介及環境搭建指南
FPB-RA0E2是一款針對RA0E2系列微控制器（MCU）的快速原型板，旨在幫助用戶無縫評估RA0E2 MCU的各項特性，并利用靈活配置軟件包（FSP）和e2studio集成
瑞薩FPB-RA0E2開發板的批量加載例程
瑞薩“RA MCU眾測寶典”環境搭建專題再添實用干貨！上一篇我們搞定了【FPB-RA0E2】開發板的基礎環境配置，這次將解鎖“批量加載官方例
基于瑞薩FPB-RA0E2開發板實現UART串口打印HELLO WORLD
本篇文章主要介紹如何使用e2 studio靈活軟件包（FSP）對瑞薩FPB-RA0E2單片機開發板進行UART串口打印HELLO WORLD
【瑞薩RA6E2地奇星開發板試用】使用`RA6E2`驅動 `ESP8266 WiFi模塊`，調試AT指令。
)
5. 工程運行效果
6. 總結
本文介紹了【瑞薩 RA6E2 地奇星開發板】驅動 esp8266 WiFi模塊
發表于 12-25 10:08
【瑞薩FPB-RA6E2試用】【原創】【瑞薩RA × Zephyr開發板評測】+兩款開發板之間到底差了啥
的R7FA6E2BB3CFM。
圖1 瑞薩FPB-RA6E2開發板
圖2
發表于 01-04 19:27
【瑞薩FPB-RA6E2試用】在 FPB-RA6E2 上實現 LED 閃爍（GPIO）
LED燈。
如果開發板上有l(wèi)ed，可查看開發手冊，查看開發板led引腳配置。
2.1 開發板引腳配置圖
我目前用的開發板是
發表于 01-07 19:13
【瑞薩FPB-RA6E2試用】【瑞薩RA × Zephyr開發板評測】難以復現的OLED屏顯示驅動
在地奇星RA6E2開發板上，以I2C的方式已實現了OLED屏的顯示
發表于 01-09 13:48
【瑞薩RA4系列開發板體驗】10. 我的試用總結
KEIL下UART實現printf與scanf重定向【瑞薩RA4系列開發板體驗】4. PWM驅動
發表于 12-10 22:34
瑞薩 FPB-RA6E2 評估板入門學習
瑞薩 FPB-RA6E2 評估板入門學習
基于瑞薩RA0E1開發板的IIC OLED測試
基于前面關于瑞薩e2 studio開發軟件的使用，以及工程測試基礎，本文進一步探索實現硬件IIC OLE
Renesas FPB-RA0E2 v1快速原型開發板使用指南
Renesas FPB-RA0E2 v1快速原型開發板使用指南 在嵌入式系統開發領域，快速原型開發板是工程師們驗證設計和開發應用的得力工具。
探索Renesas FPB - RA6E2：快速原型開發板的深度解析
探索Renesas FPB - RA6E2：快速原型開發板的深度解析 在嵌入式系統開發的領域中，擁有一款高效且功能豐富的快速原型開發板至關重
探索Renesas FPB - RA2E2快速原型開發板：硬件設計與應用指南
探索Renesas FPB - RA2E2快速原型開發板：硬件設計與應用指南 在嵌入式系統開發的世界里，擁有一款高效且功能豐富的快速原型開發板
RA MCU眾測寶典 | 環境搭建之【FPB-RA0E2】開發環境搭建
RA生態工作室關注我們“RAMCU眾測寶典”環境搭建專題更新啦！這次我們聚焦【FPB-RA0E2】開發板，一步步打通開發“第一關”，為后續功能開發
評論
