在電力電子的實際應用中，DC-AC 變換十分常見。逆變器的核心功能是將直流電轉換為交流電。對于采用 SiC MOSFET 功率器件的兩電平逆變器，相較于 IGBT 功率器件，其開關頻率通常更高，驅動設計要求也更為嚴苛。為了保證系統的性能與可靠性，工程師通常需進行雙脈沖測試，以確定驅動電阻、RC 吸收電路等關鍵驅動參數，并評估驅動設計是否符合要求。

案例簡介

在典型的雙脈沖測試中，工程師需要測試 SiC MOSFET 功率器件的驅動波形、電壓應力、電流波形等一系列關鍵參數，進而優化兩電平逆變器的驅動參數設計。實際測試中，驅動波形的測試是一大難點。工程師需要觀測驅動波形中米勒平臺的電壓狀態，以及對側管子的驅動串?dāng)_電壓，以評估驅動電源、驅動電阻和吸收電路的設計參數是否合理。這要求測試設備不僅具備高帶寬特性，還需具有高共模抑制能力。SiC 的驅動設計比 IGBT 要嚴苛主要體現在以下幾個方面。

首先是驅動電壓與開通閾值電壓的差異。SiC MOSFET 的閾值電壓(Vgs (th))較低(典型值為 2-4?V)，若測試設備對驅動信號產生干擾，易導致誤導通甚至炸管，因此推薦使用光隔離探頭進行 SiC 驅動測試。同時，SiC MOSFET 對過壓及欠壓極為敏感，SiC MOSFET 典型驅動電壓為 + 18?V/-4?V。而 IGBT 的閾值電壓(VGE (th))通常在 5-6?V，IGBT 典型驅動電壓為 + 15?V/-8?V，設計余量相對 SiC MOSFET 而言更大。

其次，SiC MOSFET 在設計時的開關頻率通常遠高于 IGBT。在高 dv/dt 開關瞬態下，米勒電容(Cgd)會向柵極注入位移電流。在關斷期間，該電流可能在柵極電阻上產生足以超過閾值電壓的正向電壓，引發 “米勒誤導通”。同樣，開通瞬態的高 dv/dt 也會通過米勒電容耦合至柵極，產生負向電壓尖峰，威脅柵極氧化層可靠性，進而損壞柵極。這就是通常所說的兩電平逆變器中的串?dāng)_現象。

實例說明

被測設備：某公司 PCS 的功率板

客戶問題反應：使用傳統的高壓差分探頭測試信號嚴重失真，尤其是在米勒平臺附近的波形?？蛻魺o法參考波形質量評估開通關斷電阻設計是否合理，RC 吸收參數是否符合要求。

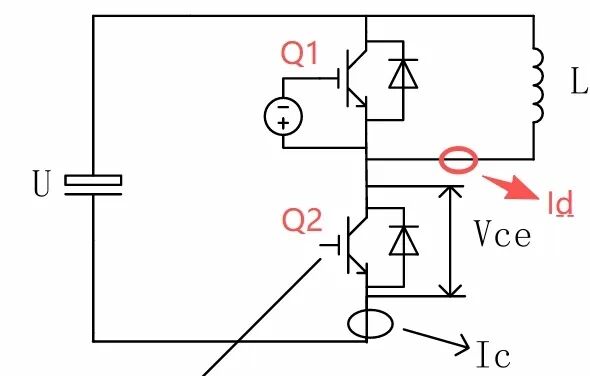

其中客戶使用兩電平雙脈沖測試原理圖如下，正在測試 Q2 管的電壓應力和驅動波形，以及 Q1 管的串?dāng)_。

下圖是客戶反饋的測試波形，其中圖一為 SiC MOSFET 開通波形，圖二為 SiC MOSFET 關斷波形，每個波形測試具體定義如下：

CH1 黃色：Q2 Vce

CH2 綠色：Q1 管 Vgs(串?dāng)_波形)

CH3 藍色：電感電流 Id

CH4 紅色：Q2 管 Vgs(驅動波形)

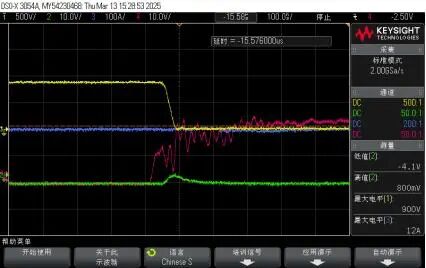

圖一：Q2 管開通時刻

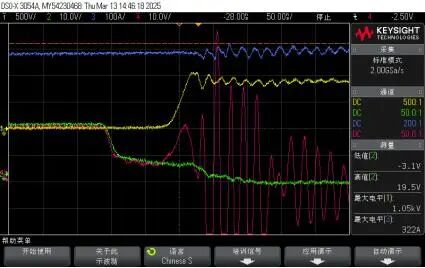

圖二：Q2 管關斷時刻

圖一可以看到，CH4 紅色 Q2 管 SiC MOSFET 驅動開通時，紅色波形在米勒平臺附近出現了嚴重震蕩。圖二驅動開通關斷時刻同樣出現了嚴重的波形震蕩。這對客戶調試驅動參數有極大的阻礙。并且傳統高壓差分探頭寄生參數大、會對 SiC MOSFET 驅動回路引入額外負載與干擾，嚴重時易觸發柵極誤導通。

后續我們給客戶提供第三代光隔離探頭MOIP200P 進行測試，并且與高壓差分探頭測試同一個點位，具體測試波形見下圖三、圖四。

對于圖三、圖四每個通道波形測試的定義如下：

CH1 黃色：Q2 Vce

CH2 綠色：Q2 管 Vgs(光隔離探頭)

CH3 藍色：電感電流 Id

CH4 紅色：Q2 管 Vgs(高壓差分探頭)

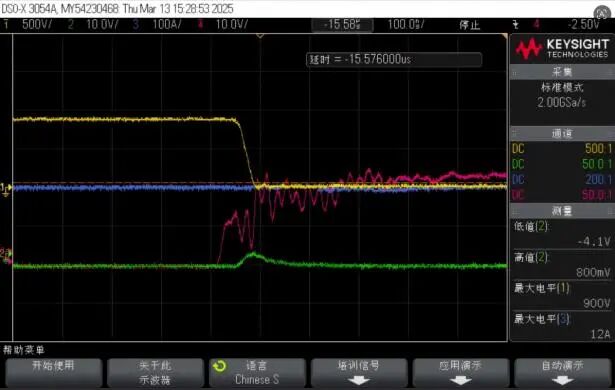

圖三：換用光隔離探頭后 Q2 管開通時刻對比

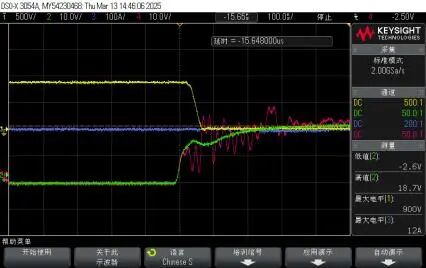

圖四：換用光隔離探頭后 Q2 管關斷時刻對比

可以看出光隔離探頭的波形表現要比高壓差分探頭要好很多，可以很清晰地觀測 SiC MOSFET 驅動的米勒平臺，客戶可以根據測試波形來調整驅動參數進行調試。

注意：實際測試 SiC MOSFET Vgs 驅動波形時候，在對同一測試點進行對比測量時，不要同時連接兩個探頭。額外的探頭會引入寄生參數，相互影響彼此的結果，導致你看到的波形不準確。應該分開單獨測量，然后對比存儲的波形。本文僅是對比光隔離探頭和高壓探頭效果對比，僅供參考。

總結

麥科信第三代光隔離探頭的最大優勢核心在于一個關鍵參數：共模抑制比 (CMRR)。它衡量了探頭在存在巨大干擾信號時，精確提取微小差分信號的能力。在 SiC 的雙脈沖測試中，尤其是在測量半橋電路的上管時，測的是柵極和源極之間十幾伏的驅動信號 (Vgs)，但測試點本身卻處在一個快速跳變的高壓(如 800V)之上。這個快速跳變的高壓就是一個巨大的共模干擾。

對于高壓探頭：它的 CMRR 會隨著頻率升高而急劇下降。當 SiC 器件在幾十甚至上百納秒內完成電壓跳變時，高頻成分非常豐富，差分探頭此時無法有效抑制巨大的共模干擾，導致測出的 Vgs 波形嚴重失真，出現劇烈震蕩，甚至無法辨認。

關于麥科信第三代光隔離探頭

麥科信第三代光隔離探頭MOIP系列融合獨家 ADHOMT 模數混合激光調制、光纖隔離與先進激光供電技術，可365天×24小時不間斷精準測試，避免電池供電需充電導致的中斷，具備85kV+ 隔離耐壓、180dB 超高共模抑制比、1GHz 帶寬、優異幅頻特性，并實現零溫漂、免校準、長期穩定運行，核心性能全面領先傳統高壓差分探頭與業內其他光隔離方案，處于業界領先水平。
