電容按鍵實驗

電容按鍵不需要任何外部機械部件，使用方便，成本低，很容易制成與周圍環境相密封的鍵盤，以起到防潮防濕的作用。電容按鍵優勢突出使得越來越多電子產品使用它代替?zhèn)鹘y(tǒng)的機械按鍵。

29.4.1

硬件設計

開發板板載一個電容按鍵，電容按鍵電路設計請參考下圖。

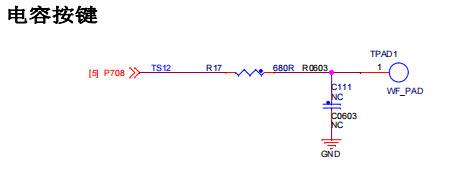

標示TPAD1在電路板上就是電容按鍵實體，默認連接到P708，即CTSU單元1的通道TS12。充電電容的阻值為680歐姆，電阻的大小決定了電容按鍵充電的時間。

實驗還用到調試串口和LED功能，用來打印輸入捕獲信息和指示電容按鍵狀態，這兩個模塊電路可參考之前相關章節。

29.4.2

軟件設計

29.4.2.1

新建工程

因為本章節的UART相關實驗例程需要用到板子上的LED功能，因此我們可以直接以前面的“11_GPIO_LED”工程為基礎進行修改。

對于e2studio開發環境：拷貝一份我們之前的e2s工程模板“11_GPIO_LED”，然后將工程文件夾重命名為“CTSU_basic”，最后再將它導入到我們的e2studio工作空間中。

對于Keil開發環境：拷貝一份我們之前的Keil工程模板“11_GPIO_LED”，然后將工程文件夾重命名為“CTSU_basic”，并進入該文件夾里面雙擊Keil工程文件，打開該工程。

29.4.2.2

FSP配置

首先打開“CTSU_basic”項目的FSP配置界面，接下來我們要在這個界面里配置芯片的引腳及其相應的功能。

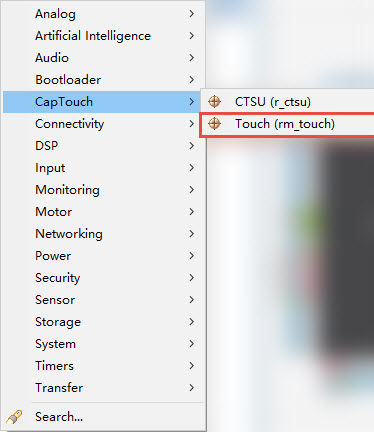

雙擊configuration.xml打開配置界面：然后點開依次點擊Stacks->New Stack->Cap Touch->TOUCH來配置CTSU模塊。如圖29_21。

圖29-21選擇CTSU模塊

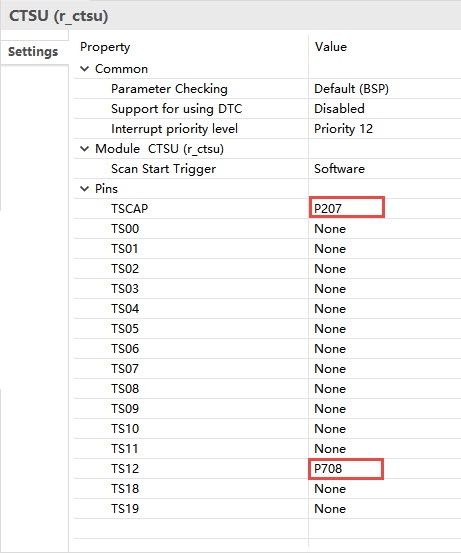

之后選擇對應的引腳如圖29_22。

圖29-22CTSU引腳配置

配置完成之后可以按下快捷鍵“Ctrl+S”保存，最后點右上角的“Generate Project Content”按鈕，讓軟件自動生成配置代碼即可。

29.4.2.3

QE for Capacitive Touch配置

使用瑞薩的QE軟件進行配置具有簡潔、快捷、方便的特性，易于開發者進行開發。我們點擊e2studio上方的Renesas Views之后依次點擊Renesas QE->Cap Touch Main（QE）。

注解

如果找不到Cap Touch Main（QE）我們可以在Renesas Views->Renesas Software Installer中搜索安裝，如果是新版e2studio安裝CapTouch工具后，則在Renesas QE中選擇CapTouch Workflow（QE）。

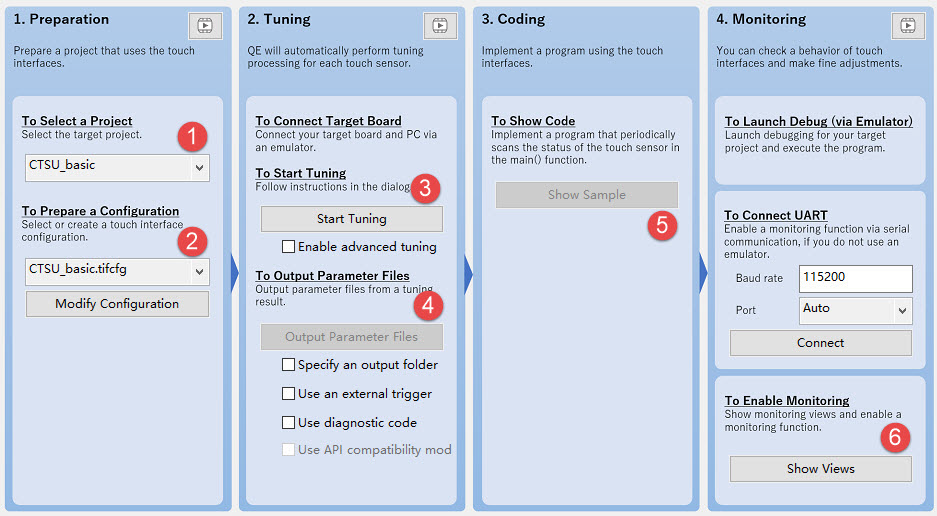

打開之后我們進入到電容按鍵的配置界面，然后我們按著前后順序依次點擊。

To Selecta Project選擇項目：

我們點擊To Selecta Project選擇我們需要選擇項目。

To Preparea Configuration準備配置：

我們點擊Modify Configuration之后我們來到這個界面：

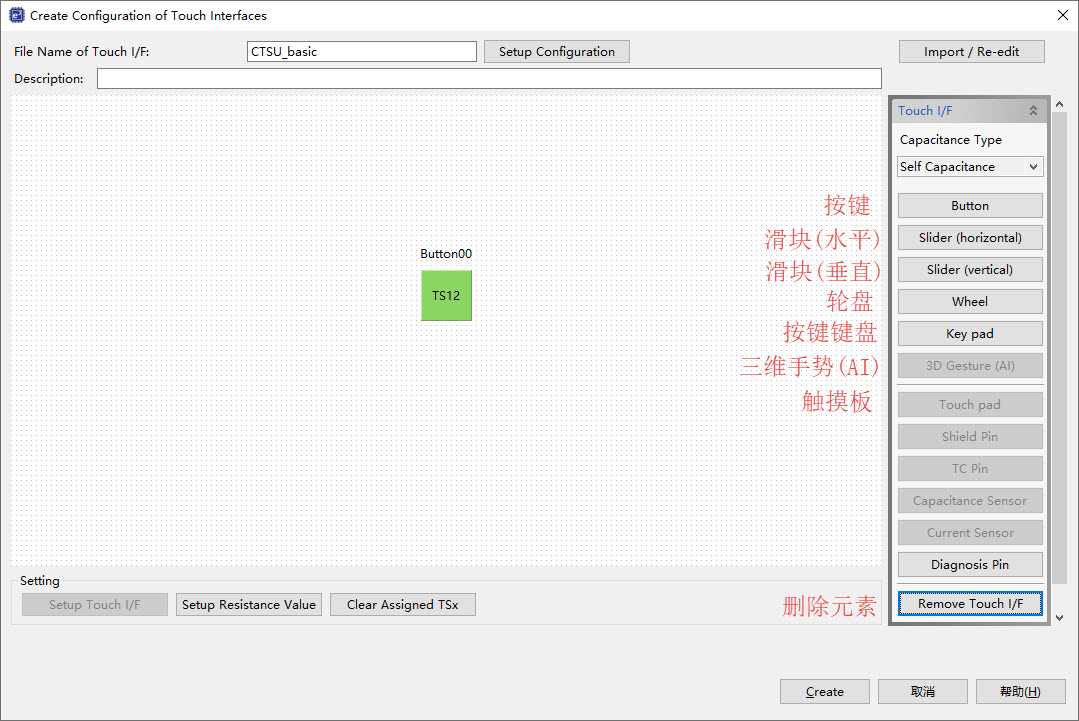

我們點擊button之后移到中間，如圖所示。

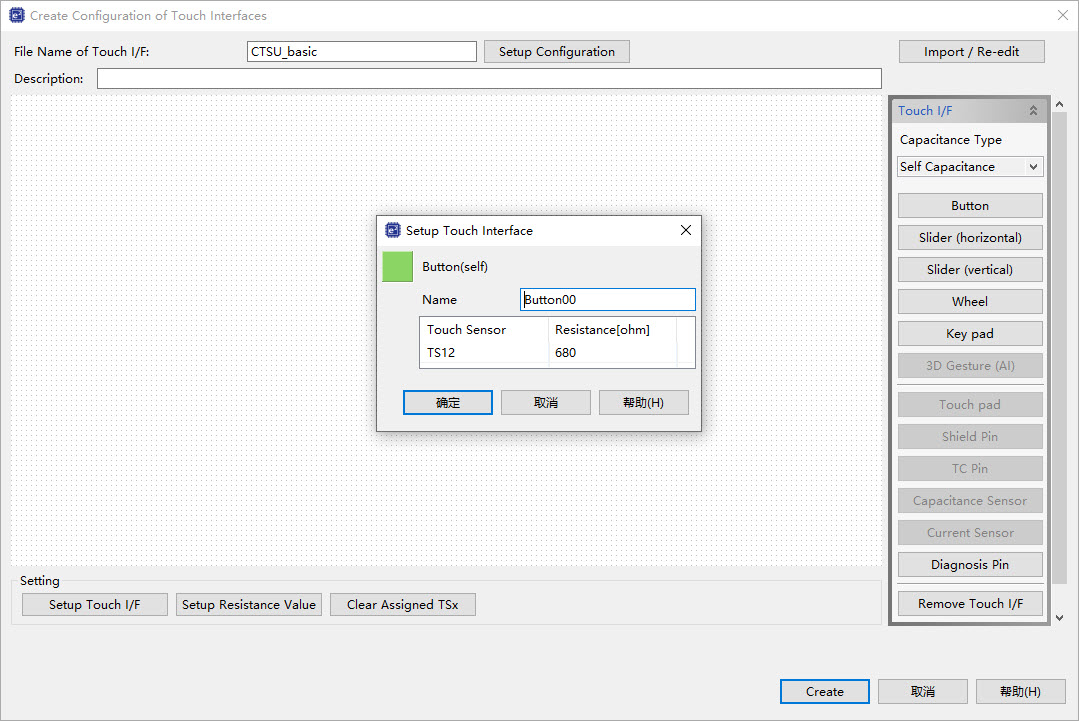

之后我們雙擊button進行調節，Touch Sensor選擇電容按鍵，Resistance[ohm]選擇電容按鍵的電阻值。

Start Tuning開始調諧：

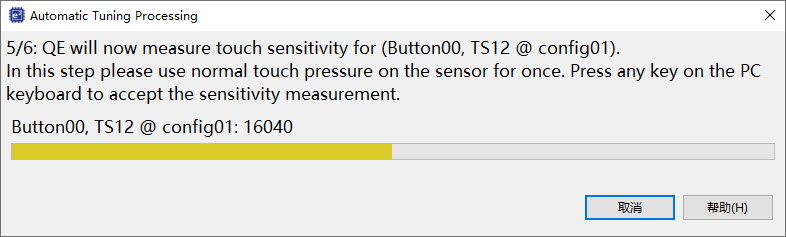

在我們的開發板上面插上J-Link調試器之后，我們點擊Start Tuning開始調諧。系統會自動的搭建需要配置的文件最終會來到這樣的一個界面。

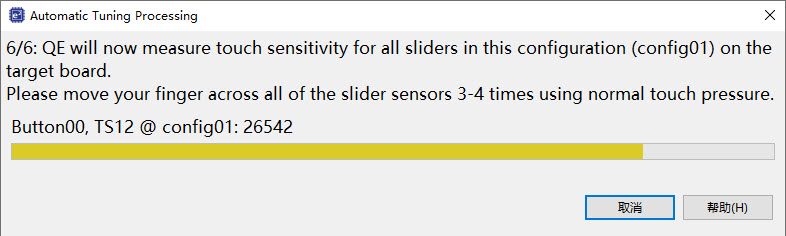

這個時候我們觸碰開發板上的電容按鍵并且按住不松手，之后我們隨便點擊鍵盤上的按鍵。

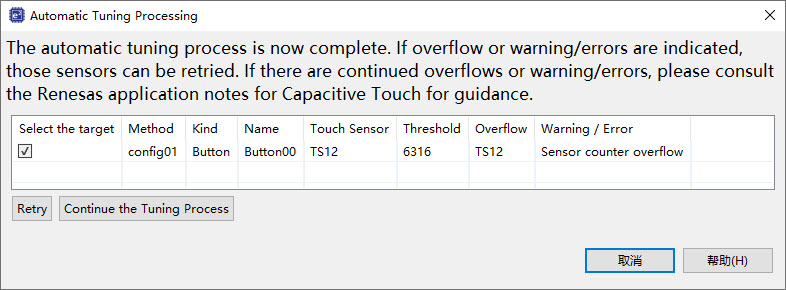

后跳轉到最后的一個界面，點擊Continuethe Tuning Process

這個時候我們的配置文件就配置好了

錯誤解決

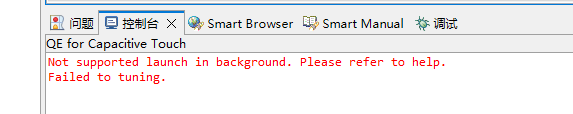

如果Start Tuning后出現下面的錯誤時：

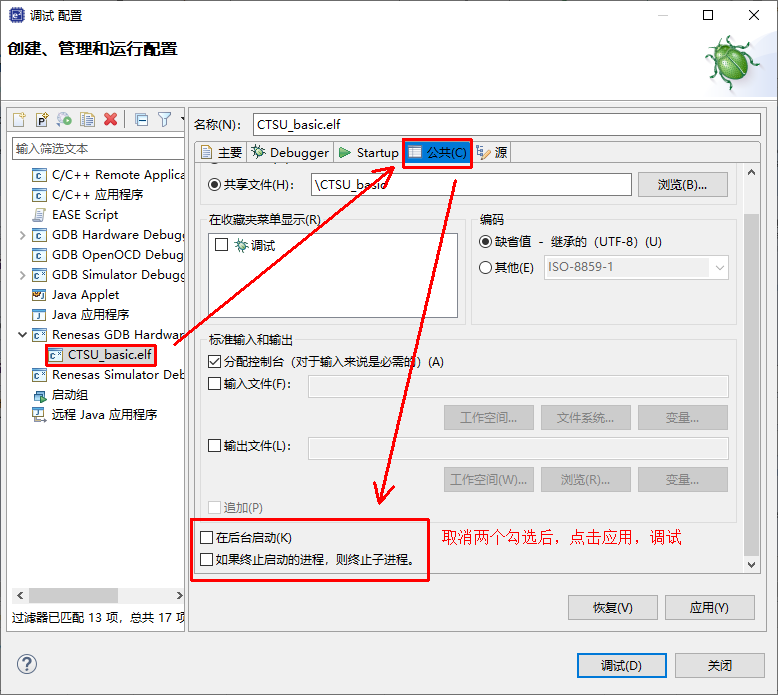

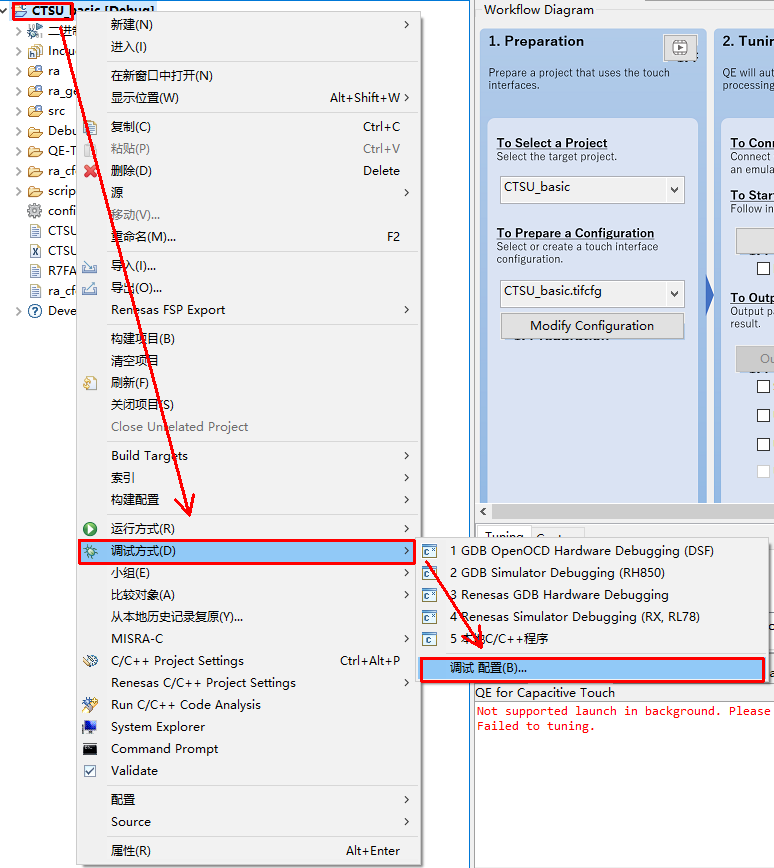

需要打開調試器設置：

取消勾選后重新調試：

之后如果出現對話框，則點擊“Yes”，調試通過后關閉調試連接，重新點擊Start Tuning即可。

Output Parameter Files輸出參數文件：

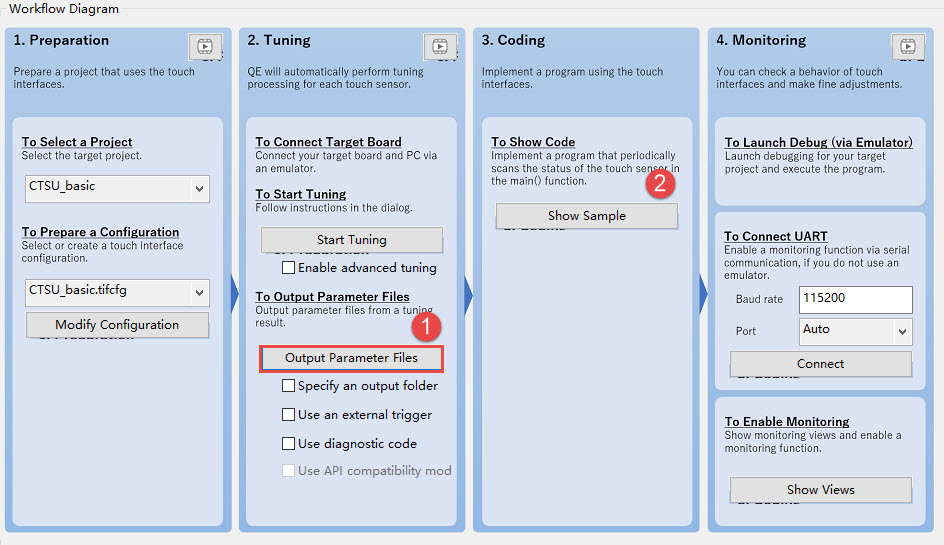

我們點擊Output Parameter Files輸出參數文件，之后會生成如下圖一樣的文件夾，這個就是QE為我們配置好的文件。

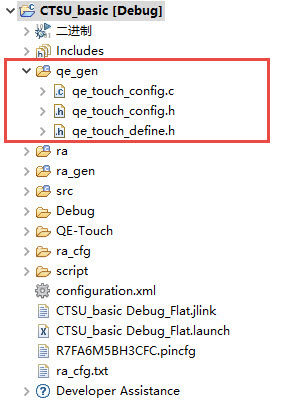

它會在左邊的項目文件管理中生成一個qe_gen文件夾，其中里面包涵一些電容按鍵配置文件其中包括qe_touch_define.h、qe_touch_config.h、ge_touch_config.c這三個文件。

注解

在我們沒有點擊start Tuning進行調諧此時Output Parameter Files按鈕顯示灰色，這個時候我們是點擊不了Output Parameter Files輸出參數文件，我們可以先點擊start Tuning進行調諧后進行參數文件的輸出。

Show Sample展示示例：

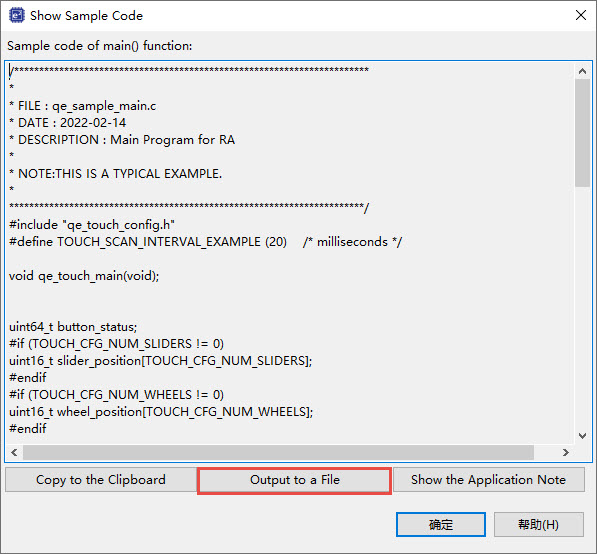

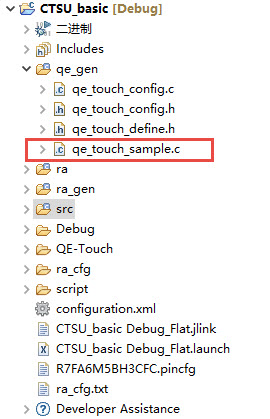

我們點擊Show Sample這里面有電容按鍵的示例代碼，之后我們點擊Outputtoa File，它會在qe_gen文件夾里生成qe_touch_sample.c這樣的一個文件。文件qe_touch_sample.c也就是我們編寫程序代碼的地方。

之后我們點擊qe_touch_sample.c開始我們對電容按鍵程序的編寫。

Show Views：

第一步我們在hal_entry.c里添加代碼，使得我們能在圖形化界面正常的顯示。

列表1：主函數

左右滑動查看完整內容

voidhal_entry(void)
{
qe_touch_main();//跳轉到電容按鍵函數
#ifBSP_TZ_SECURE_BUILD
/* Enter non-secure code */
R_BSP_NonSecureEnter();
#endif}

第二步我們進行編譯和調試。

第三步我們回到CapTouch Main（QE）配置界面，之后點擊Show Views開始我們的監視并且查看我們是否配置好了相應的代碼。

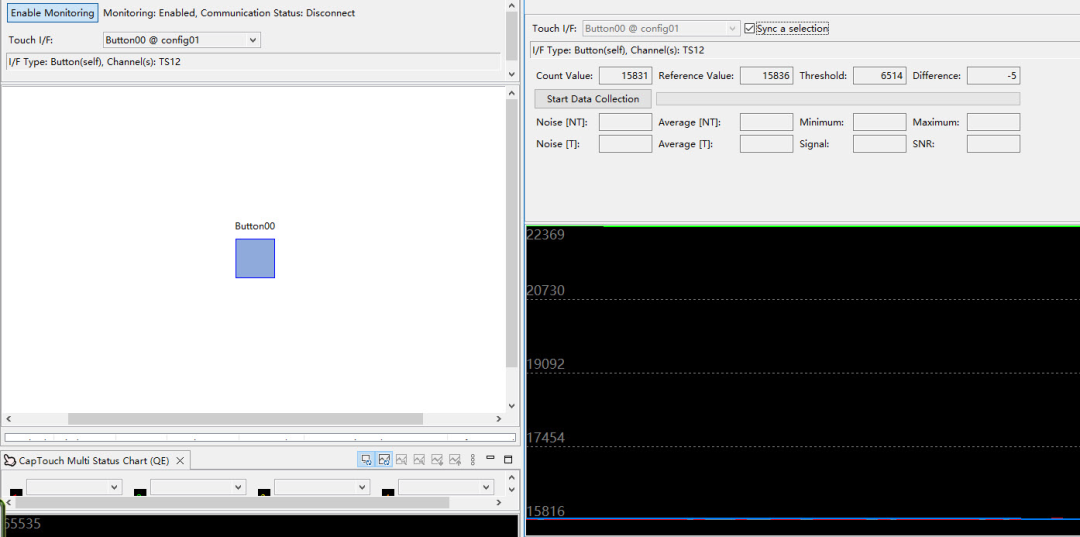

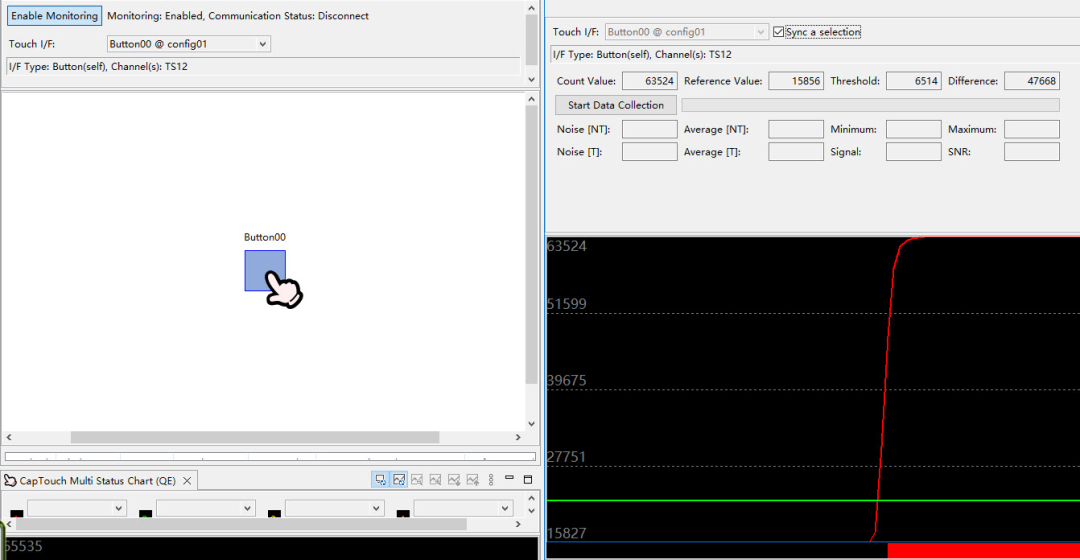

當手指觸碰開發板上的電容按鍵時，如果圖像能出現手指的模樣，說明我們的配置成功了。并且我們可以在右邊看到電容按鍵的閾值和當前電容按鍵的狀態。

之后我們就可以開始對電容按鍵程序的編寫了。

29.4.2.4

qe_gen文件

列表2：QE電容按鍵程序

左右滑動查看完整內容

voidqe_touch_main(void)
{
fsp_err_terr;
/* 打開觸摸中間件*/
err =RM_TOUCH_Open(g_qe_touch_instance_config01.p_ctrl, g_qe_touch_
,→instance_config01.p_cfg);
if(FSP_SUCCESS != err)
{
while(true) {}
}
/* 主循環*/
while(true)
{
/* 電容按鍵掃描開始*/
err =RM_TOUCH_ScanStart(g_qe_touch_instance_config01.p_ctrl);
if(FSP_SUCCESS != err)
{
while(true) {}
}
while(0== g_qe_touch_flag) {}
g_qe_touch_flag =0;
/* 獲取當前電容按鍵的狀態*/
err =RM_TOUCH_DataGet(g_qe_touch_instance_config01.p_ctrl, &button_
,→status,NULL,NULL);
if(FSP_SUCCESS == err)
{
if(button_status==1)
{
LED3_ON;
}
else
{
LED3_OFF;
}
}
/* 因為這是一個臨時進程，所以您可以自己重新創建一個等待進程*/
R_BSP_SoftwareDelay(TOUCH_SCAN_INTERVAL_EXAMPLE, BSP_DELAY_UNITS_
,→MILLISECONDS);
}
}

電容按鍵點亮LED燈

29.4.2.5

主函數

列表1：主函數

左右滑動查看完整內容

voidhal_entry(void)
{
qe_touch_main();//跳轉到電容按鍵函數
#ifBSP_TZ_SECURE_BUILD
/* Enter non-secure code */
R_BSP_NonSecureEnter();
#endif
}

我們通過輪循的方式操作qe_touch_main函數，來完成我們相應對電容按鍵的操作。

29.4.3

Keil–電容按鍵

29.4.3.1

FSP設置

首先打開“CTSU_basic”項目的FSP配置界面，接下來我們要在這個界面里配置芯片的引腳及其相應的功能。

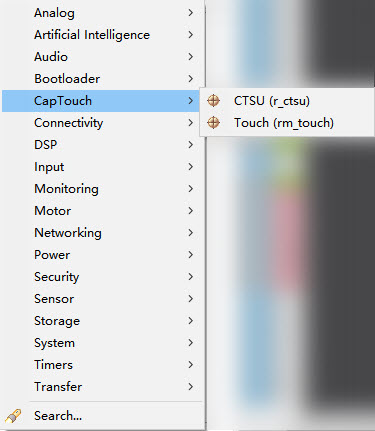

雙擊configuration.xml打開配置界面：然后點開依次點擊Stacks->New Stack->CapTouch->TOUCH來配置CTSU模塊。

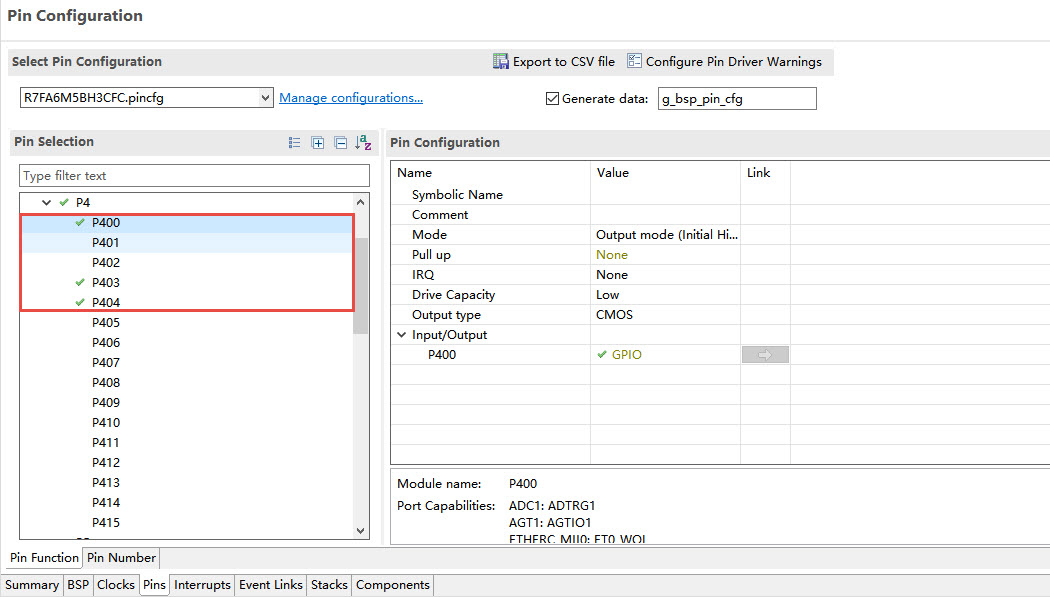

之后選擇對應的引腳

配置LED引腳

配置完成之后可以按下快捷鍵“Ctrl+S”保存，最后點右上角的“Generate Project Content”按鈕，讓軟件自動生成配置代碼即可。

29.4.3.2

復制文件

我們在Keil里面創建一個qe_gen文件夾，將之前在e2studio項目里生成的qe_gen文件夾里的文件復制到Keil的文件夾里面，之后我們將文件目錄導入到項目里。

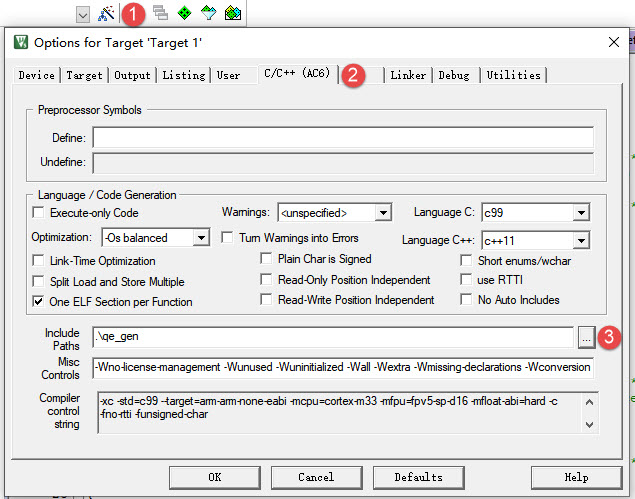

第一步我們點擊Options for Target ‘Target 1’，將添加的文件夾目錄導入到工程里

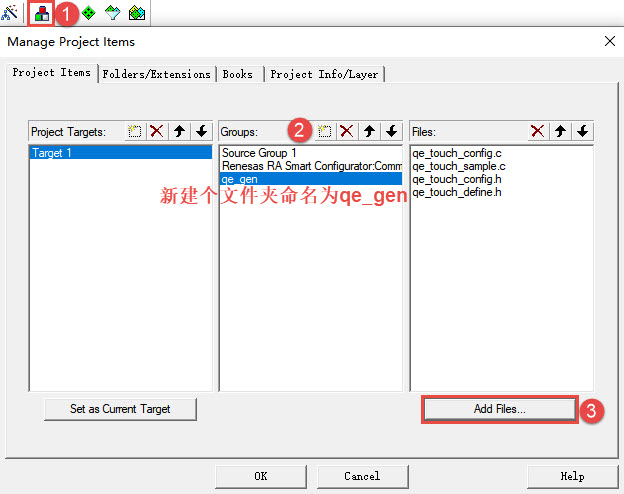

第二步我們點擊Manage Project Items，設置Keil的項目文件管理。這個時候我們的文件目錄為：

列表4：文件結構

CTSU_basic
├─ .settings
├─ Listings
├─ Objects
├─ qe_gen
│ ├─qe_touch_config.c
│ ├─qe_touch_config.h
│ ├─qe_touch_define.h
│ └─qe_touch_sample.c
├─ ra
├─ ra_cfg
├─ ra_gen
├─ RTE
└─ scriptsrc

29.4.3.3

主函數

列表5：主函數

左右滑動查看完整內容

voidhal_entry(void)
{
qe_touch_main();//跳轉到電容按鍵函數
#ifBSP_TZ_SECURE_BUILD
/* Enter non-secure code */
R_BSP_NonSecureEnter();
#endif
}

總結來說就是將電容按鍵生成的文件復制到Keil工程文件夾里面。

29.4.4

下載驗證

用USB線連接開發板的“USB轉串口”接口和電腦，把編譯好的程序下載到開發板，我們觸摸電容按鍵并查看LED燈是否有反應。
