當使用瑞薩RZ/T2H平臺時，用戶有時會遇到無法識別USB DISK的錯誤報告。本文詳細分析了USB通信流程、SCSI數據傳輸以及異常USB DISK的端點描述符的差異，最終提出了針對HOST端驅動層的修改方案。該問題常見于在RZ/T2H上使用了FSP 3.1及之前的版本。

Part 1 問題發現

1.1 軟硬件環境

掃描下方二維碼或復制鏈接到瀏覽器下載相關內容。

瑞薩RZ/T2 FSP3.1：下載路徑

https://github.com/renesas/rzt-fsp/releases/tag/v3.1.0

硬件環境：RZ/T2H EVKIT

https://www.renesas.com/en/design-resources/boards-kits/rz-t2h-evkit

1.2 U盤不能被正確識別時出現的錯誤現象

本文以參考例程RZT2H_EVB_CR52_0_usb_hmsc裸跑程序，SRAM Debug模式為例，RZ/T2H作為USB Mass Storage Host工作。

RZT2H_EVB_CR52_0_usb_hmsc下載路徑

https://www.renesas.com/en/document/scd/rzt2h-example-program-v300-deprecated?language=en&r=25567073

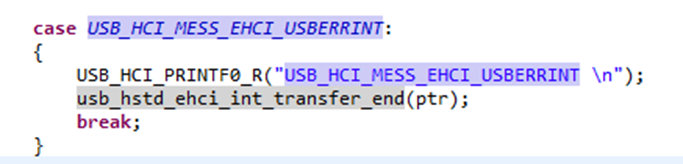

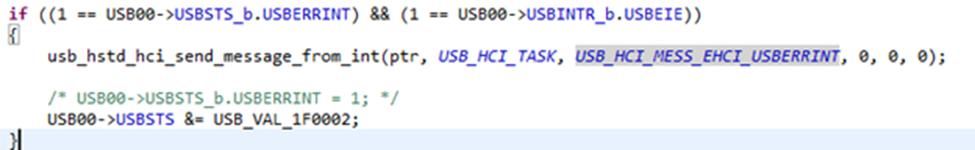

當USB DISK插入RZ/T2H EVB的USB口時，調用r_usb_hehci_main.c中的usb_hstd_ehci_interrupt_handler函數，會觸發如下錯誤中斷：

左右滑動查看完整內容

長按可保存查看大圖

最終進入：

左右滑動查看完整內容

長按可保存查看大圖

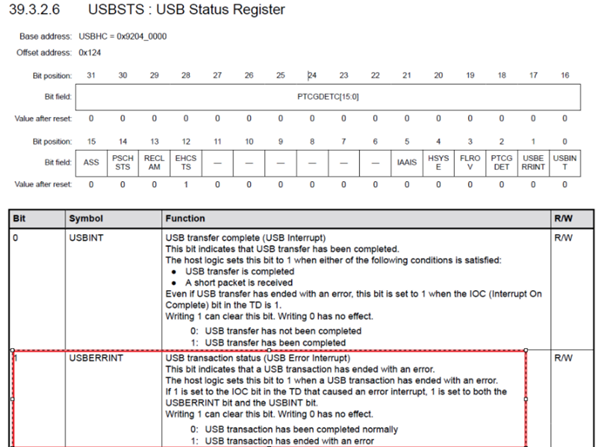

通過查看RZ/T2H的用戶手冊，可以看到出現了USBERRINT，即傳輸出錯。具體描述可見下圖：

點擊可查看大圖

將該USB DISK在Windows主機和Linux主機下測試，確認了該USB DISK均可被正常識別，排除了USB DISK自身異常的情況。同時，將RZ/T2H EVB運行在Linux環境，經測試，該USB DISK也可以在該環境下被正常識別，也排除了EVB的USB硬件接口問題的可能。

那么為何在Linux環境下的RZ/T2H EVB沒有觸發USBERRINT，而在裸跑例程卻觸發了異常？

我們懷疑該錯誤和底層驅動有關。因?yàn)閁SB規范本身的數據流程比較復雜，所以我們需要使用專業工具來分析USB通信數據流。

1.3 USB協議分析

我們使用USB協議分析器來對比測試。

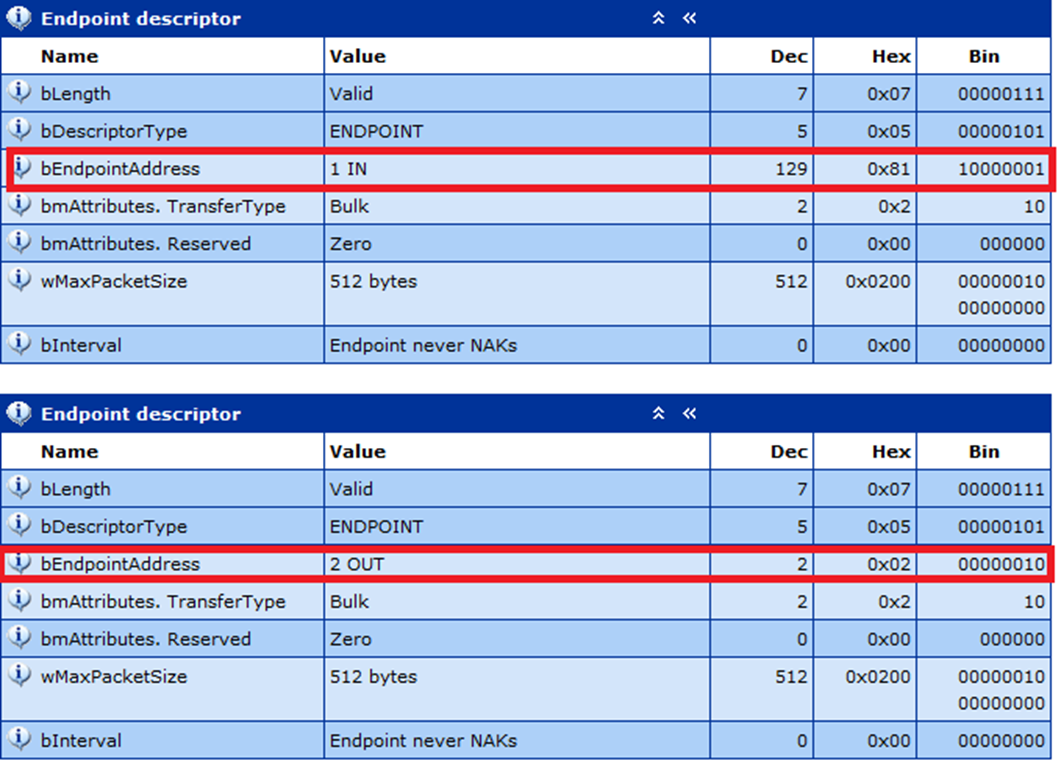

通過USB協議分析結果看到，當USB Disk被正常識別時，其占用的Endpoint編號分別是1（代表IN）和2（代表OUT）。2個方向的數據傳輸分別使用不同的Endpoint。

長按保存查看大圖

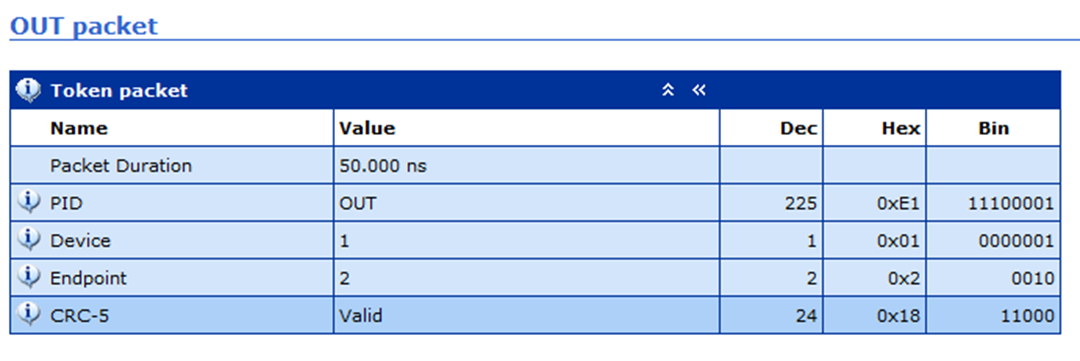

識別和通信初始化過程中，Host端發起B(yǎng)ULK OUT操作，默認使用endpoint=2。

長按保存查看大圖

接下來，我們來分析一下SCSI的數據流程。

首先看一下該USB DISK被識別到的基本信息：

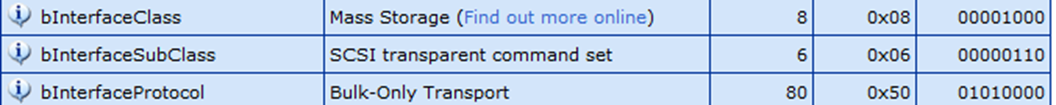

Interface class為0x08->MSC，SubClass為0x06->SCSI transparent command set，protocol為0x50->Bulk-Only Transport

點擊可查看大圖

當RZ/T2H作為USB HOST識別到Class為0x08后，一個正常的USB DISK識別和初始讀取工作流程應該如下步驟所示。

第一步：通過Bulk OUT（EP 2）向USB DISK發送CBW，CBW長度為31字節：55 53 42 43 01 00 00 00 24 00 00 00 80 00 06 12 00 00 00 ...

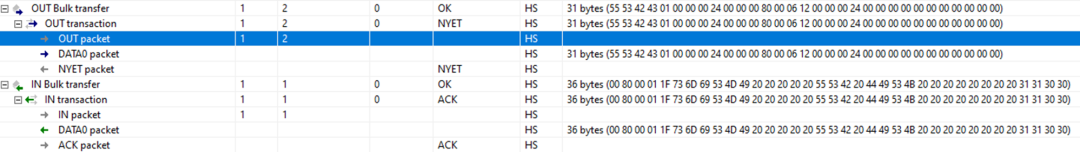

第二步：RZ/T2H在EP1上發起IN transaction token（見如下高亮截圖）：

左右滑動查看完整內容

長按保存查看大圖

第三步：USB DISK在EP 1 DATA0上返回Inquiry的36字節數據00 80 00 01 1F 73 6D 69 53 4D 49 20 20 20 20 20 55 53 42 20 44 49 53 4B 20 20 20 20 20 20 20 20 31 31 30 30，代表了廠商、型號等信息。

第四步：RZ/T2H返回ACK表示成功接收。

左右滑動查看完整內容

長按保存查看大圖

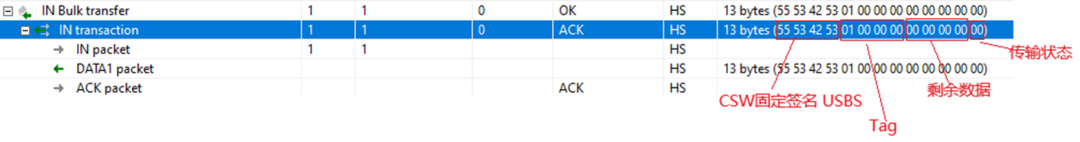

第五步：USB DISK再在EP1上返回13字節數據(如下圖)：55 53 42 53表示CSW的固定簽名，ASCII碼為“USBS”。如下所示解析：

01 00 00 00是Tag，與HOST發出的Tag一致；

00 00 00 00表示數據殘留為0；

00 表示命令圓滿完成。

左右滑動查看完整內容

長按保存查看大圖

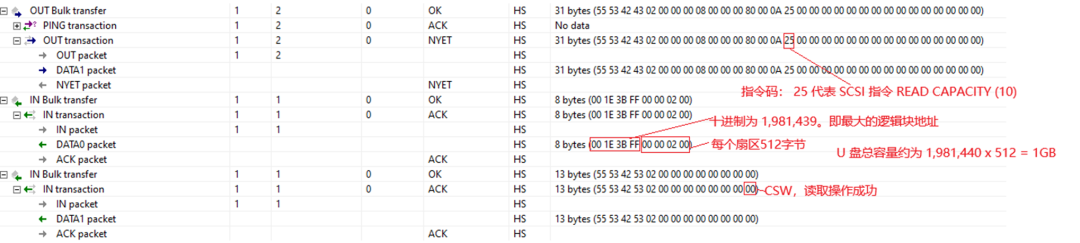

第六步：如下圖，HOST發起讀取USB DISK容量信息的數據幀及USB DISK返回的數據幀：

左右滑動查看完整內容

長按保存查看大圖

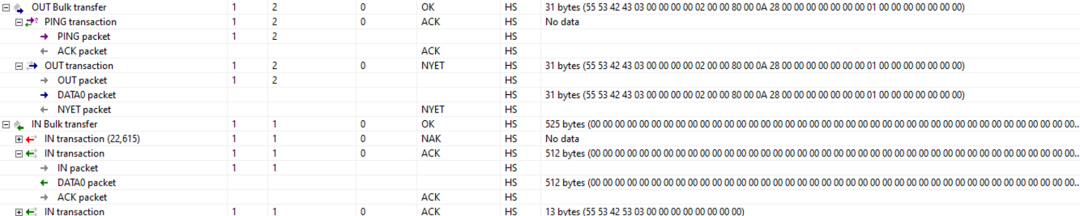

第七步：HOST從0（00 00 00 00）開始讀取1個扇區（512字節）（00 01），讀到的全0：

左右滑動查看完整內容

長按保存查看大圖

第八步：RZ/T2H再?gòu)?048（00 00 08 00）處讀取1個扇區：

左右滑動查看完整內容

長按保存查看大圖

而對于出問題的USB DISK，被識別為BULK IN和OUT，均占用EP_1，其數據過程為：

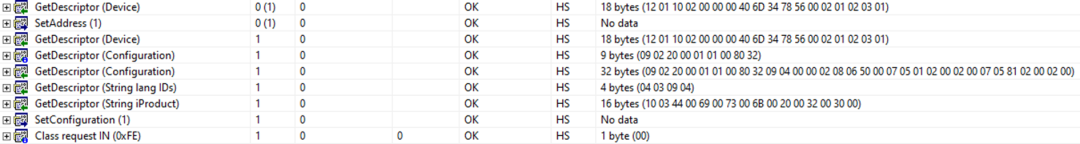

第一步：枚舉階段正常：

左右滑動查看完整內容

長按保存查看大圖

第二步：但是到了SCSI過程，RZ/T2H EP_1上通過Bulk OUT向USB DISK發送CBW：

左右滑動查看完整內容

長按保存查看大圖

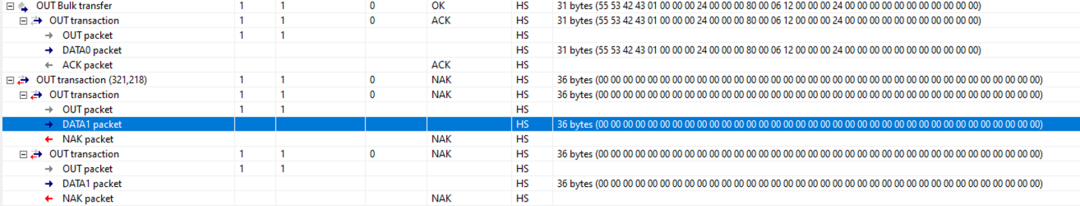

發送完了這31個CBW后，RZ/T2H理應像先前描述的標準流程一樣，在IN Bulk transfer里發起 IN transaction token（見正確情況下的第二步），但此時的RZ/T2H仍然繼續往OUT package發送數據，只是DATA0變成了DATA1。

注

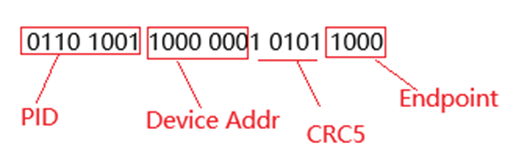

0x69 0x81 0x58是一個IN package token，二進制即0110 1001 1000 0001 0101 1000，解析時是小端順序。

長按保存查看大圖

USB PID高四位+低四位校驗，低四位取反后，若與高四位相等，則發送正確。0x69=0110 1001，0110=~1000。

1000 000代表Device ID，小端即1；

1000代表Endpoint，小端即1；

10101是CRC5。

左右滑動查看完整內容

長按保存查看大圖

從這里可以看出是RZ/T2H作為HOST時狀態亂了。

1.4對比分析

通過對比，我們可以看到：

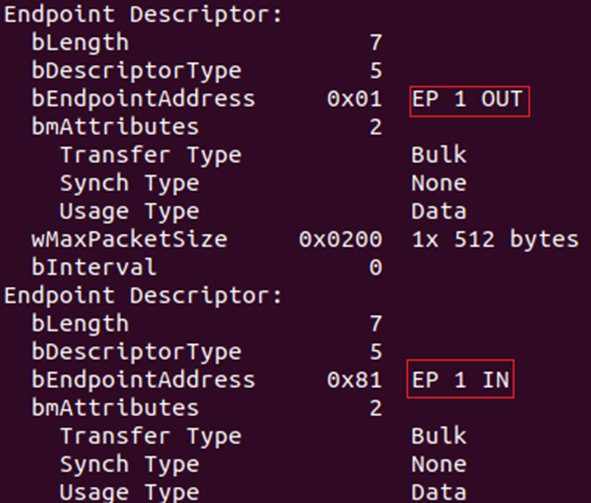

不能正常工作的USB DISK，其端點描述符是：endpoint bulk out number=1，endpoint bulk in number=1；

能正常工作的USB DISK，其端點描述符是：endpoint bulk out number=2，endpoint bulk in number=1。

長按保存查看大圖

這樣我們之前看到的log就非常清晰了，正常工作的USB DISK，RZ/T2H作為HOST均在EP 2上發送CBW，然后到EP 1上發起IN transaction的CBW等待USB DISK回復。

異常的情況，RZ/T2H在EP 1上發送CBW，且沒有發起inquiry的CBW，而是繼續在EP 1上以DATA1切換session的方式，繼續往OUT BULK發送數據。

因此，根本原因是對于bulk in=0x81，bulk out=0x01，即EP編號均為1的USB DISK，RZ/T2H 無法通過EP編號去工作。

1.5問題定位及代碼調試

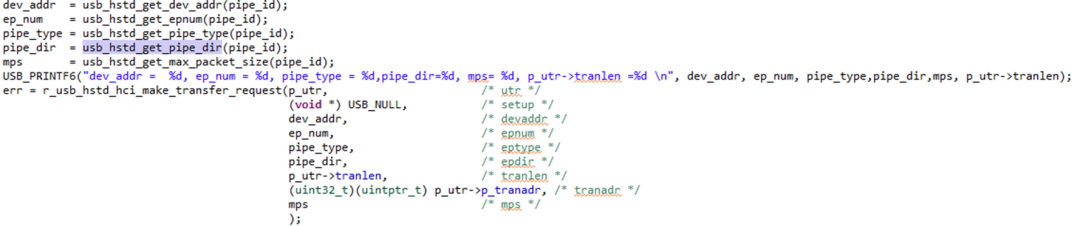

在源代碼中打開USB DEBUG宏，以準確找到上下文問題。在此處加打?。?/p>

左右滑動查看完整內容

長按保存查看大圖

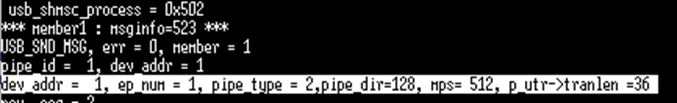

正常情況下，當發送完CBW后，打印得到的pipe_dir為128（0x80），即表示Host發起了request：讓Device Address為1，endpoint為1的Device準備發數據：

長按保存查看大圖

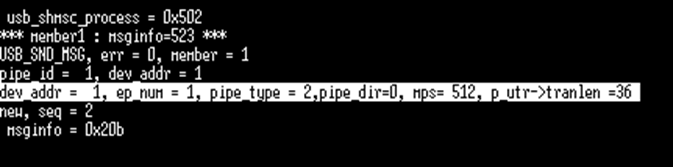

對于異常情況，打印得到的pipe_dir為0，即OUT。根據正常情況下的數據比對，此時應該是Host發起讓Device向上發數據的請求，而不是讓Host對Device說：Host還有數據繼續往下發送，這就是上述數據流程錯誤的軟件表現。

注

Pipe是USB Host與 USB Device之間建立的虛擬通道，其建立了Host與Device的endpoint的關系，即聲明了Device的哪個endpoint作為pipe in，另外哪個endpoint作為了pipe out，之間有一一對應關系。

長按保存查看大圖

在調用獲取pipe_dir參數的API：pipe_dir=usb_hstd_get_pipe_dir(pipe_id)時，是通過pipe_id參數獲取該P(yáng)ipe的Dir參數，且pipe_id又與endpoint number是對應關系。所以有問題的USB Disk，得到結果：EP out，其pipe_id為1；EP in，其pipe_id也為1。

所以代碼中獲得的pipe_dir參數，均為OUT。

Part 2解決方法

2.1

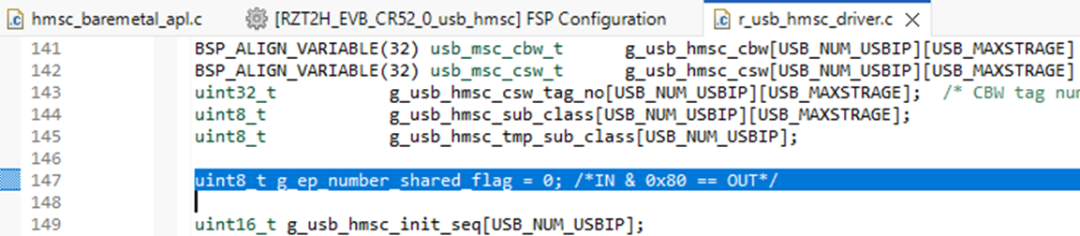

在 ztfspsrc _usb_hmsc_driver.c中增加一個標志位g_ep_number_shared_flag，且用g_ep_number_shared_flag==TRUE來標志Bulk In EP==Bulk Out EP的異常情況，然后強制使用一個新的EP Number，在盡量少改代碼的前提下支持異常情況。

在枚舉階段，如果發現In endpoint和Out endpoint的編號相同，就是用此標志位表示這是異常情況，需要在讓Device發送數據時，共用pipe out的管道編號。

左右滑動查看完整內容

長按保存查看大圖

2.2

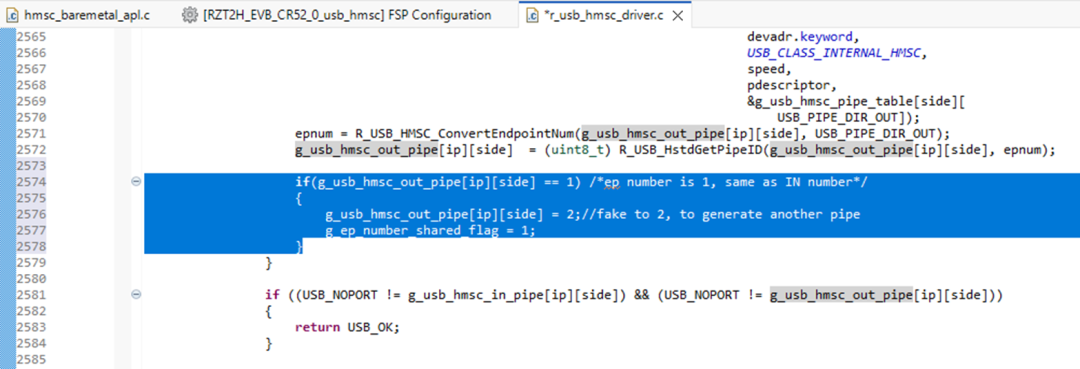

在r_usb_hmsc_driver.c中，增加對IN/OUT EP編號相同的設備的處理：

USB Mass Storage Profile默認Bulk in的endpoint編號為1，Bulk out的endpoint編號為2。所以我們對于in和out相同編號的device，強行將Bulk out的編號修改成2，使得USB協議層調用管道編號時，取用管道編號為2的pipe。

增加代碼如下：

左右滑動查看完整內容

長按保存查看大圖

2.3

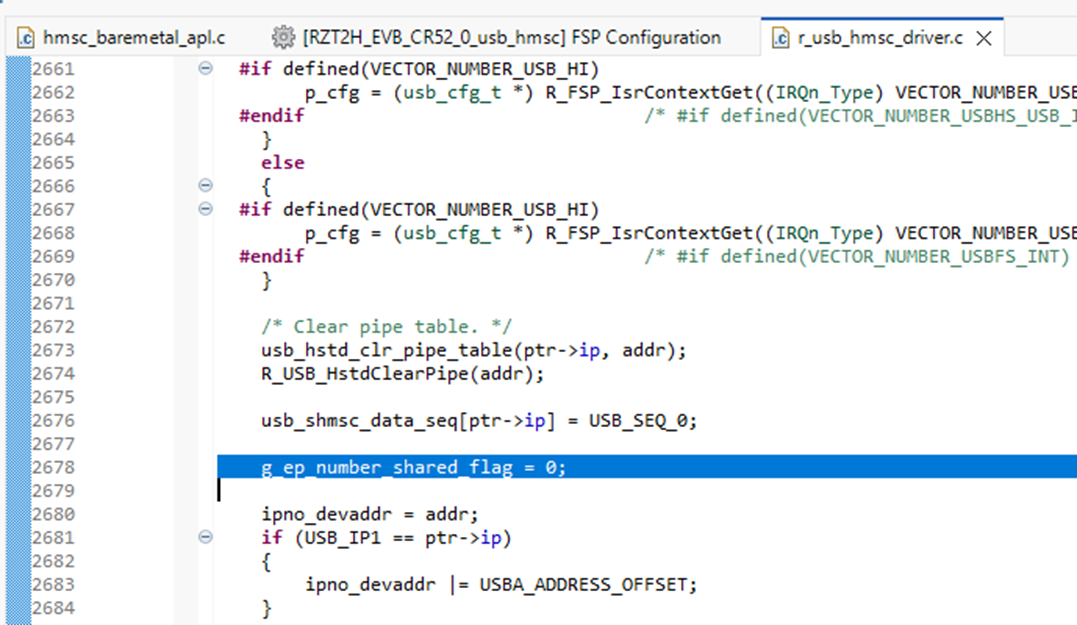

在文件r_usb_hmsc_driver.c的usb_hmsc_detach()函數中復位g_ep_number_shared_flag：

左右滑動查看完整內容

長按保存查看大圖

2.4

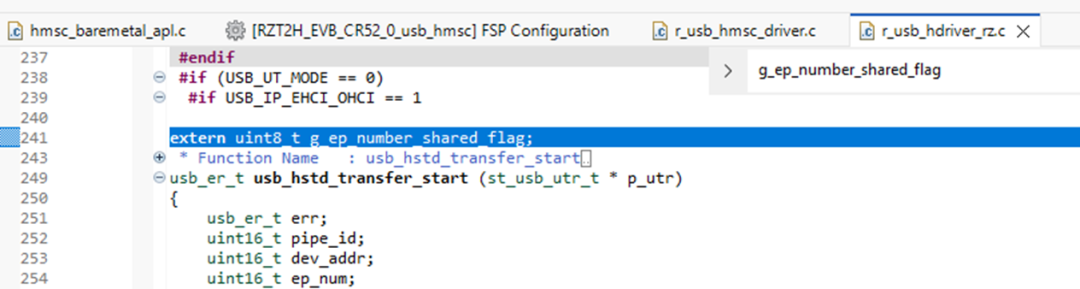

在 ztfspsrc _usb_basicsrcdriver _usb_hdriver_rz.c中，聲明引入外部變量：

左右滑動查看完整內容

長按保存查看大圖

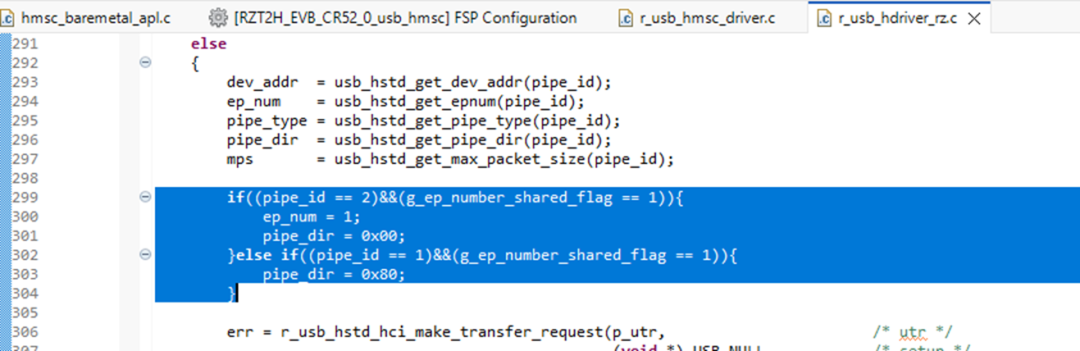

并根據其狀態，強制修改相關參數：

左右滑動查看完整內容

長按保存查看大圖

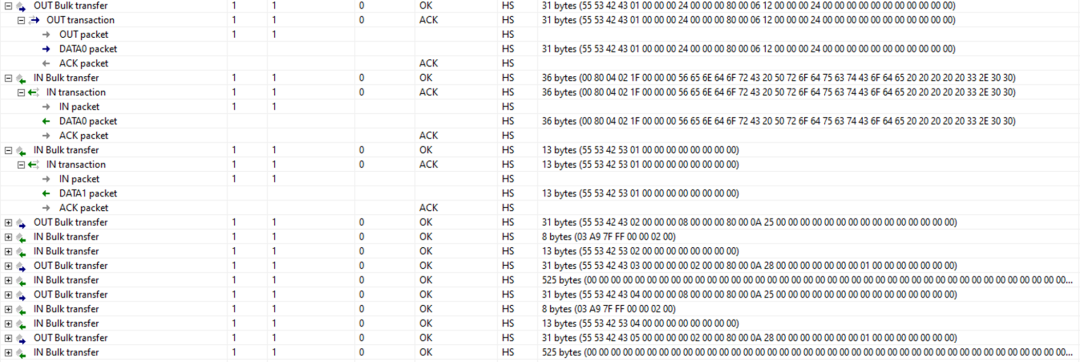

修改如上代碼后，再插入不能工作的USB DISK，可以看到盡管Bulk out和Bulk in的端點號均為1，RZ/T2H可以正常工作了。

左右滑動查看完整內容

長按保存查看大圖

通過本次的問題調查，我們學習了USB DISK的數據收發流程，遇到USB通信問題時的調查步驟和常用工具。理解到了當USB HOST試圖通過枚舉階段的EP編號轉化為管道編號，進而在該管道上進行收發。但是有些USB設備的IN EP和OUT EP編號可能相同，此時我們需要做代碼調整，讓發往OUT EP的管道采用正確的EP編號，避免用IN EP的編號。RZ/T2H通過FSP生成的代碼易于修改和調試，并預先加入了可能會調試的代碼點，用戶只需要打開相應的宏即可打印，從而觀察理解上下文并定位問題。

瑞薩RZ/T2H完整的軟硬件設計規范、參考例程、工具等，請掃描下方二維碼或復制鏈接到瀏覽器登錄獲取更多資料。

RZ/T2H

https://www.renesas.com/en/products/microcontrollers-microprocessors/rz-mpus/rzt2h-advanced-high-end-mpu-integrated-powerful-application-processing-and-high-precision-real-time
