摘要

隨著 SiC、GaN 等寬禁帶半導體在光伏逆變器、電機驅動、車載 OBC 等領域的普及，三相逆變橋的開關頻率和功率密度顯著提升，由此帶來的高壓安全、強電磁干擾、高速開關瞬態捕捉等測試難題，對工程師和測量工具提出了全新挑戰。

本文系統分析三相逆變橋調試中的五大核心痛點，提出以麥科信第三代光隔離探頭MOIP 系列為核心的針對性解決方案。該探頭基于獨家 ADHOMT 模數混合激光調制技術與光纖隔離架構，具備零溫漂、免校準、超高共模抑制比、超寬帶寬、極低輸入電容等領先優勢。

文章通過實測波形與數據，對比其與傳統高壓差分探頭的實際表現，驗證麥科信第三代光隔離探頭在精準、安全、高效排查與解決電路問題上的突出優勢，是新一代寬禁帶器件逆變拓?fù)溲邪l(fā)調試的關鍵工具。

關鍵詞

光隔離探頭；激光供電；光纖隔離；MOIP；SigOFIT；三相逆變橋；寬禁帶半導體；SiC 器件；GaN 器件；浮地測量；共模抑制

直面挑戰：三相逆變橋調試為何如此困難？

三相逆變橋是將直流電轉換為三相交流電的核心拓?fù)洹ｋS著系統向高效、高功率密度演進，新一代 SiC 和 GaN 功率器件的開關速度已達納秒級。在高壓（>800V）、高頻（>100kHz）、強電磁干擾的嚴苛環境下，硬件工程師的調試工作變得異常艱難。

傳統差分探頭（帶寬 < 200MHz，隔離耐壓 < 2kV）面對這類場景逐步暴露出性能瓶頸：高壓浮地測量風險高、高頻共模干擾引發波形失真、探頭引入容性負載改變電路原始工作狀態…… 不僅拉低調試效率，還容易誤導工程師對電路問題根源的判斷。

同時，普通光隔離探頭仍存在溫漂偏大、需要頻繁手動校準、預熱時間長、長期測試穩定性不足等短板，難以滿足研發驗證與量產長時間測試的一致性要求。

想要徹底破解行業痛點，測量工具必須實現技術迭代突破。麥科信第三代光隔離探頭MOIP 系列，依托電 - 光 - 電轉換、光纖隔離、激光供電及獨家 ADHOMT模數混合激光調制技術，為高壓、高頻、強電磁干擾工況，提供無需預熱、零溫漂、免校準的高精度安全測量全新方案。

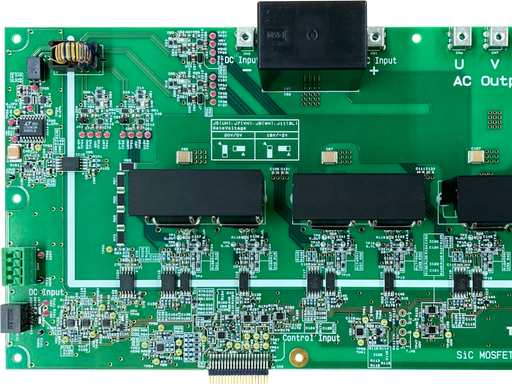

圖1：三相電用SiC/GaN 三相逆變橋?qū)崪y(cè)硬件板

第三代SigOFIT 光隔離探頭MOIP系列

三相逆變橋工作原理與測試需求

01工作原理簡介

工程中最常見的電壓型三相逆變橋由三個半橋單元組成，共包含 6 個功率開關器件。其控制策略通常采用 SVPWM（空間矢量脈寬調制），通過合成 6 個非零和 2 個零空間電壓矢量逼近圓形旋轉磁場，進而驅動電機等負載。在任一開關周期，通過插入零矢量，可在同一相上下橋臂間進行縱向換流，也涉及不同相之間的邏輯切換。

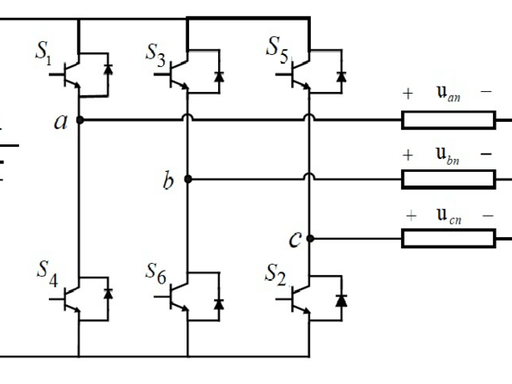

圖2：三相逆變橋拓?fù)?/p>

02調試的核心需求

針對三相逆變橋的調試，硬件工程師的核心目標可歸納為五點：

1. 絕對安全測量：可在數百至上千伏直流母線及浮地節點實現安全測量；

2. 精準瞬態捕捉：完整捕獲納秒級開關上升 / 下降沿及電壓尖峰，精準評估器件應力；

3. 卓越抗干擾能力：在強電磁輻射與地環路干擾下，真實還原驅動信號、橋臂電壓原始波形；

4. 無損探頭接入：探頭接入不改變電路原有寄生參數，避免測量行為本身改變電路工況；

5. 長期穩定 + 精密小信號：支持長時間連續測試，具備零溫漂、免校準特性，可穩定測量 mV 級反饋信號，適配研發與量產一致性測試。

03調試中的四大核心痛點

痛點一：浮地測量，共模干擾大

SiC MOSFET 上橋臂門極信號處于高電位浮地環境，在 800V 母線與高 dv/dt 開關條件下，共模干擾極強。傳統探頭無法安全測量，高壓差分探頭在測量門極小信號時也容易出現底噪大、波形失真、精度不足等問題。

痛點二：強干擾下，信號面目全非

SiC 器件 MHz 級開關速率會激發高強度電磁干擾。傳統差分探頭高頻段共模抑制比大幅衰減，100MHz 工況下通常低于26dB，測得的驅動信號布滿毛刺，米勒平臺完全被干擾淹沒，無法用于真實驅動工況分析。

痛點三：瞬態信號，轉瞬即逝

納秒級開關沿（如 5ns）承載著電路寄生電感、開關損耗的關鍵信息。傳統 200MHz 帶寬探頭帶寬受限，無法完整復現信號快速跳變，電壓尖峰被平滑、上升沿被拉寬，測量誤差超 30%，嚴重影響器件損耗評估與散熱方案設計。

痛點四：溫漂大、需頻繁校準，長期測試不可靠

環路分析與量產測試中，普通光隔離探頭零點和增益幅度易漂移，必須開機預熱和頻繁人工校準，不僅占用調試時間，還造成 mV 級小信號測量誤差大、數據重復性差，無法支撐長時間可靠性測試與批量一致性驗證。

解決方案：麥科信第三代光隔離探頭逐一擊破痛點

麥科信第三代光隔離探頭MOIP 系列，憑借獨家 ADHOMT模數混合激光調制技術、光纖隔離、激光供電、精準匹配上述所有調試痛點。

核心技術原理：全電氣隔離 + 零溫漂免校準

麥科信第三代光隔離探頭采用電 - 光 - 電轉換 + 光纖傳輸 + 激光供電架構，搭配獨家ADHOMT模數混合激光調制技術，真正實現零溫漂、免校準、開機即用、無需預熱，無需電池供電與反復充電，可實現長時間連續穩定工作，可滿足 7×24 小時不間斷高精度測試需求。

?極致安全與浮地測量：光纖隔離徹底切斷高壓傳導路徑，隔離耐壓可達85kV，定制可達110kV以上，輕松覆蓋 800V 母線及開關尖峰測試要求（工程選型推薦耐壓＞(母線 + 尖峰)×1.5）。完全斷開與示波器電源地線的電氣關聯，從根源杜絕地環路干擾與地電位差環流風險，可直接安全測量橋臂中點浮地信號。

?卓越的共模抑制：光纖隔離架構下，輸入端對地共模寄生電容極低，大幅拉高共模電流通路阻抗，實現DC 至 1GHz全頻段優異 CMRR 性能：直流 180dB、100MHz 時 128dB、500MHz 時 114dB、1GHz 仍可達 108dB，可清晰還原被干擾淹沒的米勒平臺與柵極振蕩波形。

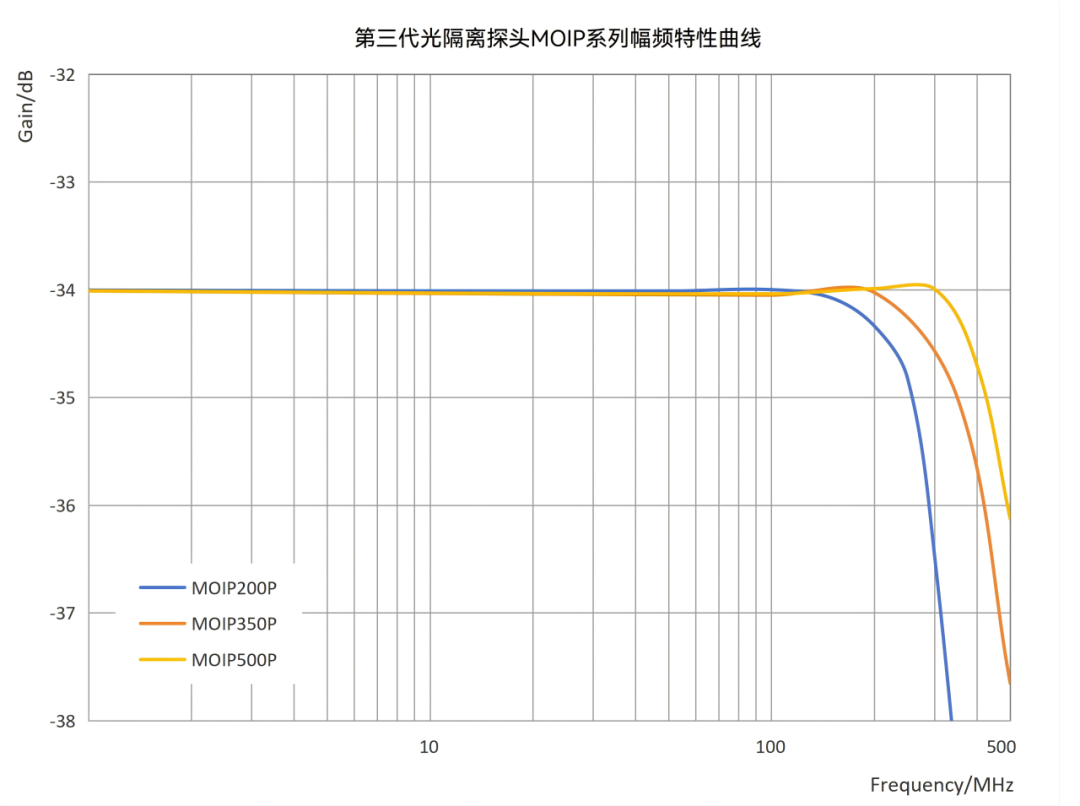

?納秒級瞬態無畸變捕捉：第三代光隔離探頭最高支持 1GHz 模擬帶寬、超快上升時間，幅頻特性全面升級，在二分之一帶寬內即可實現1%測量精度，突破傳統探頭 1/5 帶寬測量法則；可無畸變捕獲 SiC MOSFET 5ns 及更快開關沿，精準量化 1000V 級電壓尖峰，為吸收電路優化、開關損耗量化提供可靠實測依據。

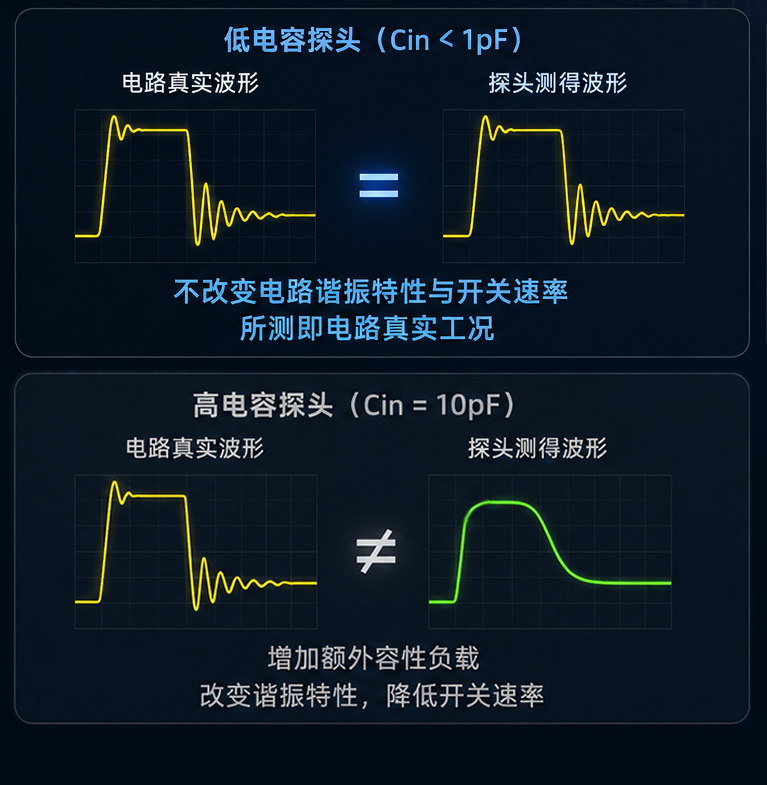

?近乎零的負載效應：極低容性負載接入高頻開關節點后，不會改變電路諧振特性與開關速率，做到所測即電路真實工況。

?高精度、高同步多通道測量：第三代光隔離探頭支持多通道配置，各通道獨立光纖傳輸、完全電氣隔離、無通道串?dāng)_，通道間延遲差異極小?？赏讲杉舷聵虮垓?qū)動信號與 Vds 電壓，精準測得 1.2μs 死區時間，為死區補償算法優化、提升輸出電流波形質量提供精準時序基準。

?零溫漂、免校準，適配精密小信號測量：依托 獨家 ADHOMT模數混合激光調制技術，徹底抑制溫度漂移，無需預熱、無需頻繁校準；本底噪聲低至＜0.3mVrms，測量精度優于 1%，保障電源環路波特圖分析結果真實可信，同時滿足量產長時間測試一致性要求。

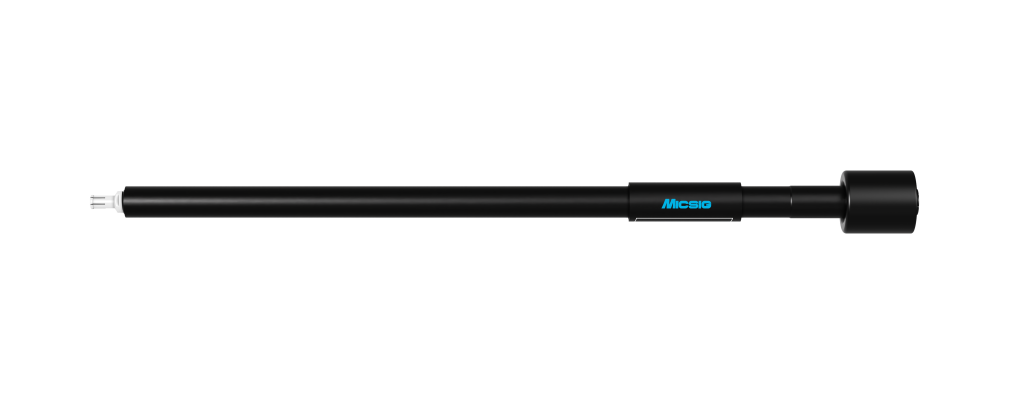

?衰減器升級，耐用性更強：全新優化可互換式衰減器結構，抗沖擊、耐損耗，降低后期運維成本；高負荷長時間連續測試穩定性更強，適配研發實驗室與產線高強度使用場景。

實測對決：

麥科信第三代光隔離探頭 vs 傳統高壓差分探

測試平臺配置

? 功率拓?fù)洌喝嚯妷盒湍孀儤?/p>

? 功率器件：SiC MOSFET（開關頻率 100kHz，上升沿 5ns）

? 母線電壓：800V

? 測試負載：5kW 三相異步電機

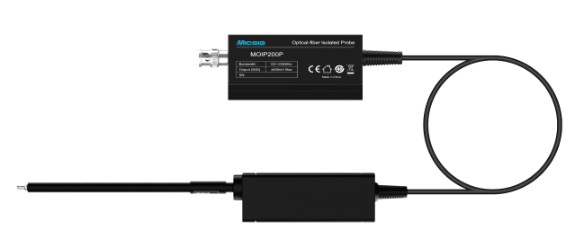

? 測量設備：1GHz 示波器、麥科信第三代光隔離探頭MOIP200P，傳統高壓差分探頭（200MHz 帶寬、2kV 隔離、3pF 輸入電容、100MHz 下 CMRR 26dB）

01高共模浮地測量對決

傳統探頭：測量 SiC 上橋臂門極電壓時，受高 dv/dt 共模干擾影響明顯，門極小信號易出現底噪大、波形抖動與測量精度不足等問題；

麥科信第三代光隔離探頭：

即接即測，波形穩定清晰；具備超高共模抑制比與光纖隔離浮地設計，可有效抑制高共模噪聲，同時支持多種衰減器切換，精準適配門極驅動電壓，實現高精度浮地測量。

02抗干擾能力對決

傳統探頭：柵極驅動波形布滿高頻雜波毛刺，關鍵米勒平臺完全模糊無法辨識

麥科信第三代光隔離探頭：波形干凈銳利、層次分明，128dB@100MHz 超高 CMRR 有效屏蔽現場強共模干擾，米勒平臺細節完整呈現。

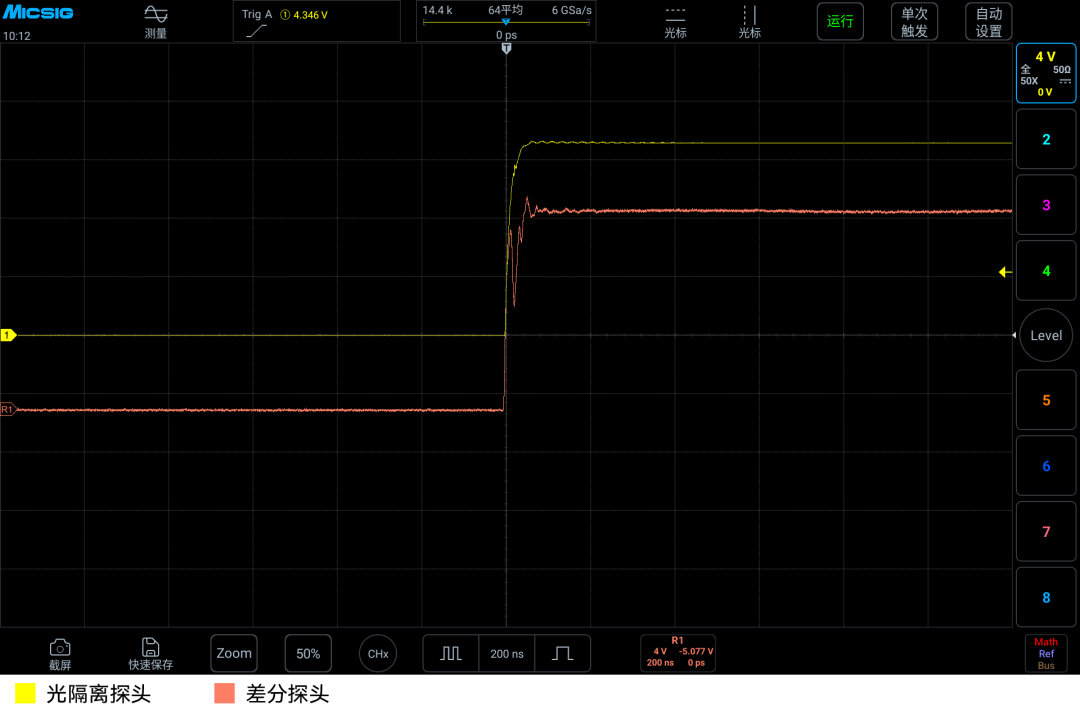

03開關瞬態捕捉對決

傳統探頭：帶寬受限，5ns 原生上升沿被平滑拉長至 10ns 以上，電壓尖峰嚴重低估，波形畸變失真；

麥科信第三代光隔離探頭：

精準復現 5ns 上升沿，完整捕捉 1000V 電壓尖峰，波形邊緣陡峭、無額外振鈴；二分之一帶寬內 1% 精度的幅頻特性，真實還原 SiC 器件硬開關特性。

04多通道同步與死區測量對決

傳統探頭：通道時序偏移明顯，無法為 1.2μs 死區時間提供有效測量依據

麥科信第三代光隔離探頭：4 通道同步采樣，上下橋驅動與 Vds 時序邏輯清晰，精準標定 1.2μs 死區時間；依托實測數據優化補償算法后，電機相電流 5、7 次諧波含量降至 1% 以下，設備運行更平穩。

05測量精度與穩定性對決

傳統探頭：高壓差分探頭一般都是大量程，測試小信號噪聲大、測量數值波動較大；普通光隔離探頭需預熱、頻繁手動校準，長期測試數據漂移明顯。

麥科信第三代光隔離探頭：開機即用、無需預熱、零溫漂、免校準；開機自校準后全程測量穩定、本底噪聲極低?；诰珳?zhǔn)實測數據優化環路補償后，設備輸出電壓紋波降低 30%；長時間連續測試一致性優異，完全滿足研發與量產測試標準。

一款重新定義高壓測試的工具

三相逆變橋調試難題的核心癥結，在于傳統測量工具性能已無法匹配 SiC/GaN 新一代功率器件高頻、高壓、高精度的測試需求；而普通光隔離探頭存在的溫漂、頻繁校準、預熱耗時、長期穩定性差等短板，也限制了其在嚴苛工況下的深度落地。

麥科信第三代光隔離探頭MOIP 系列，融合獨家 ADHOMT 模數混合激光調制、光纖隔離與先進激光供電技術，可365天×24小時不間斷精準測試，避免電池供電需充電導致的中斷，具備85kV+ 隔離耐壓、180dB 超高共模抑制比、1GHz 帶寬、優異幅頻特性，并實現零溫漂、免校準、長期穩定運行，核心性能全面領先傳統高壓差分探頭與業內其他光隔離方案，處于業界領先水平。

實測對比充分證明，該產品并非簡單性能升級，而是高壓電力電子測試領域的范式革新。可幫助工程師直觀洞察電路內部狀態，精準定位過壓應力、驅動異常、時序偏差等隱性故障；零溫漂、免校準、開機即用的特性，大幅提升調試效率與量產測試一致性，讓高風險的高壓調試工作更安全、更高效、更精準。
