在運動相機和高端云臺穩定器的開發中，有一個常見卻容易被忽視的“隱形殺手”：防抖數據延遲。很多工程師反復調校PID和EIS算法，但畫面依然存在細微的拖影或果凍效應。此時，問題往往不在主控和算法，而在前端感知的起點——IMU（慣性測量單元）。

沒錯，如果IMU選型不當，其數據輸出延遲、時間不同步、量程飽和或存在零偏漂移，后端影像處理器再強大也無能為力。今天我們就聚焦博世的BMI260，看這顆為光學防抖（OIS）和電子防抖（EIS）量身打造的6軸慣性傳感器，是如何在硬件層面有效應對防抖數據延遲，讓畫面“穩準狠”的。

01為什么延遲會毀了你的視頻

光學防抖（OIS）和電子防抖（EIS）的工作原理，本質上是 "實時補償"：IMU 先捕捉設備的微小運動和姿態變化，將數據傳輸給處理器，算法計算出需要補償?shù)慕嵌群臀灰?，再?qū)動鏡頭模組移動或?qū)Ξ嬅孢M行裁剪校正。

這個過程中，任何一個環節的延遲都會導致補償滯后。尤其是在滑雪、賽車、騎行等高速運動場景下，設備的姿態可能在幾毫秒內發生劇烈變化。如果 IMU 的數據輸出慢了 10 毫秒，算法得到的就是 "過去式" 的姿態信息，做出的補償自然跟不上實際運動，最終呈現出來的就是畫面模糊、拖影嚴重。

02

如何解決防抖數據延遲問題

BMI260 作為一款專為高精度慣性傳感設計的6軸 IMU，針對防抖場景中的數據延遲問題進行了多方面優化,能夠為OIS/EIS系統提供高質量、低延遲的原始數據。

1. 超高輸出數據率

BMI260 的陀螺儀最高支持 6.4kHz 的輸出數據率（ODR），加速度計最高支持 1.6kHz，遠高于普通消費級 IMU。更高的采樣率意味著在相同時間內能夠采集更多的姿態數據點，算法可以更精準地跟蹤設備的快速運動軌跡，避免因采樣不足導致的運動信息丟失。同時，BMI260 在全 ODR 模式下仍能保持低功耗，典型電流消耗僅為 685μA，不會給設備的續航帶來額外負擔。

2. 微秒級時間戳

除了采樣率，數據的時間精度同樣至關重要。如果不同傳感器的數據時間戳不同步，算法就無法準確判斷運動的先后順序，進而導致補償誤差。BMI260 提供微秒級精度的時間戳功能，能夠為每一組加速度和角速度數據打上精確的時間標記，確保算法能夠?qū)?IMU 數據與相機的曝光時間完美對齊，讓防抖補償更加精準及時。

3. 低延遲專用接口

BMI260 配備了獨立的 OIS 專用接口，支持低延遲數據輸出。在雙接口模式下，IMU 可以同時將數據傳輸給主處理器和圖像信號處理器（ISP），OIS 數據無需經過主處理器中轉，直接送達 ISP 進行實時處理，大大縮短了數據傳輸路徑，進一步降低了系統延遲。這種設計特別適合運動相機、高端智能手機等對防抖性能要求極高的設備。

03不止低延遲，這些優勢同樣重要

除了出色的低延遲性能，BMI260 還具備多項能夠提升產品競爭力的特性：

汽車級陀螺儀技術：采用博世經過汽車行業驗證的陀螺儀設計，具有極低的溫度漂移和抗PCB 應變能力，在 - 40℃~+85℃的寬溫范圍內都能保持穩定的性能表現。

CRT 自校準功能：支持靜止?fàn)顟B(tài)下的組件重新校準，能夠自動補償MEMS 器件焊接過程中產生的漂移誤差，將陀螺儀的靈敏度誤差控制在 ±0.4% 以內，提升了產品的一致性，同時簡化了生產流程，降低了產線校準成本。

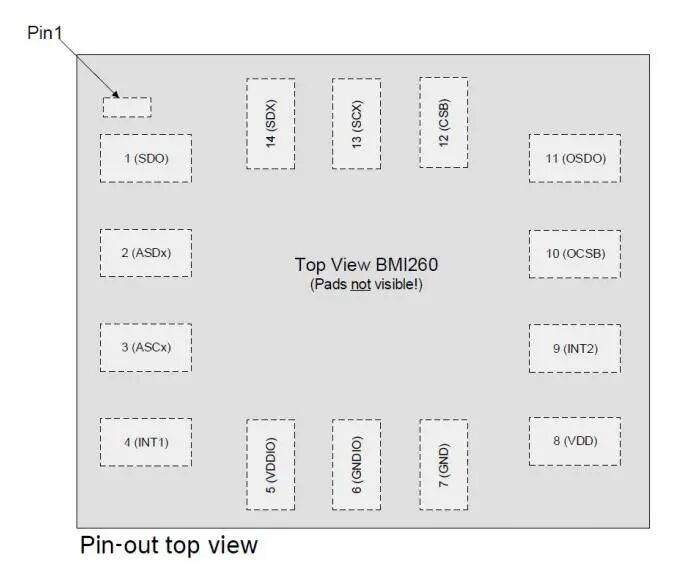

引腳兼容設計：與上一代產品BMI160 實現了引腳對引腳的完全兼容，客戶無需重新設計硬件 PCB，只需更換芯片并更新軟件即可完成性能升級，大大縮短了產品上市周期。

04BMI260 關鍵技術參數

寫在最后

BMI260 憑借其低延遲、高精度、高穩定性的特點，不僅是運動相機和智能手機防抖系統的理想選擇，還廣泛應用于 AR/VR 頭顯、室內導航設備、智能穿戴和小型無人機等領域。它能夠為各類需要精準姿態測量的產品提供可靠的硬件支持，同時幫助工程師簡化設計、降低成本。
