隨著高速數字系統、嵌入式平臺以及高速通信接口不斷向更高數據速率發展，系統時序穩定性正在成為影響產品可靠性的核心因素之一。無論是FPGA、處理器、高速SerDes接口，還是CAN、PCIe等總線系統，其底層運行都高度依賴穩定的時鐘參考。一旦時鐘系統出現異常，即使只有極少量的邊沿偏移，也可能導致系統間歇性故障、數據錯誤甚至鏈路失鎖。

在這種背景下，抖動（Jitter）已經不再只是實驗室中的理論指標，而成為工程師在設計驗證、調試優化以及一致性測試過程中必須重點關注的關鍵參數。如何準確識別抖動來源、快速定位異常根因，并建立完整的時序分析能力，正成為高速數字系統開發的重要挑戰。

為什么“平均值正?！辈⒉淮硐到y(tǒng)穩定

在實際系統調試中，工程師往往首先關注時鐘頻率是否滿足設計要求。然而，單純觀察平均頻率并不足以發現系統中的潛在問題。在很多情況下，系統99.999%的時間都運行正常，但極少量異常周期卻可能導致系統偶發失效。例如，少數異常邊沿可能導致數據采樣錯誤、同步失敗或狀態機異常跳轉。這些問題往往難以通過傳統平均值測量發現。

因此，現代抖動分析更加關注統計分布、最小值、最大值、趨勢圖以及時間間隔誤差（TIE）等參數。通過趨勢圖與直方圖，工程師能夠快速識別離群值，并進一步縮小問題定位范圍。

基礎抖動分析：從頻率到TIE測量

在基礎抖動分析階段，示波器通常會首先對頻率、周期以及時間間隔誤差（TIE）進行測量。其中：

? 頻率用于驗證系統是否運行在目標時鐘范圍內；

? 周期測量用于觀察邊沿之間是否存在異常變化；

? TIE則能夠反映實際邊沿相對于理想邊沿的偏移情況。

相比傳統僅觀察波形的方法，這種基于統計的測量方式能夠更直觀地反映時鐘穩定性。結合趨勢圖、直方圖以及統計信息，工程師不僅能夠看到異常是否存在，還能夠判斷異常出現的頻率與規律。

在Tektronix示波器平臺中，標準自動測量已經能夠完成這些分析，并通過趨勢圖幫助工程師快速定位異常周期。

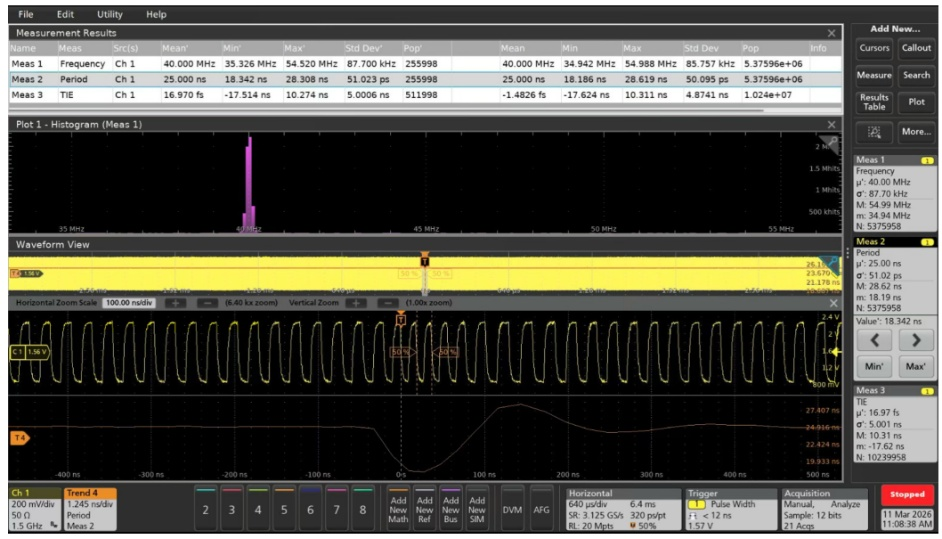

圖 1. 40 MHz 時鐘的頻率、周期和 TIE 結果。注意 T4 軌跡中有少數幾個周期，其周期長度短于預期。

高級抖動分析：從“看到異?！钡健袄斫猱惓！?/strong>

相比基礎測量，高級抖動分析的核心價值在于“抖動分解”。總抖動（TJ）通常由多個不同來源共同組成，包括：隨機抖動（RJ）、確定性抖動（DJ）、周期性抖動（PJ）、占空比失真（DCD）、符號間干擾（ISI）。不同抖動來源對應著完全不同的系統問題。例如：周期性抖動可能來自開關電源或串?dāng)_；ISI往往與鏈路阻抗不匹配有關；占空比失真則可能來自時鐘整形電路或驅動器問題。因此，僅知道“存在抖動”遠遠不夠，更關鍵的是理解“抖動來自哪里”。

Tektronix高級抖動分析軟件（DJA）能夠?qū)⒖偠秳?dòng)進一步分解，并結合頻譜、眼圖以及TIE直方圖，對問題進行根因定位。相比傳統統計近似方法，Tektronix采用專利頻譜分析方法，可直接從信號中提取抖動分量，從而提升分析效率。

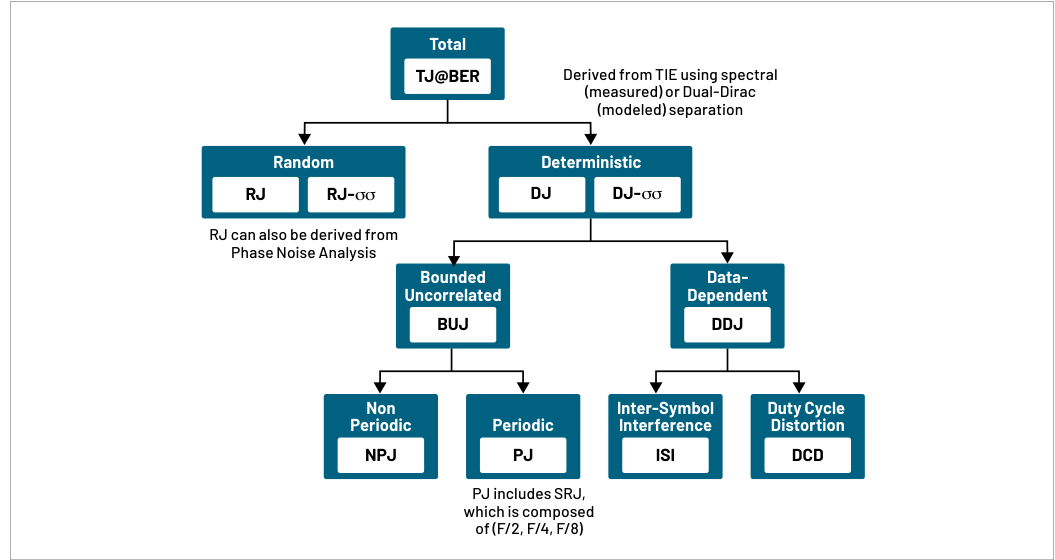

圖 2. 現代泰克示波器支持的抖動分解圖，可幫助洞察時序變化的根本原因。借助泰克專利頻譜分析方法，泰克示波器是市場上唯一能夠直接從信號中實際測量抖動分量的示波器，使工程師無需僅依賴統計近似，即可快速、準確地找到根因。

非調制時鐘案例：如何發現隱藏問題

在40 MHz非調制時鐘分析案例中，眼圖整體開口較大，初步看似系統運行正常。但進一步分析發現，總抖動中的確定性抖動占比較高。通過TIE直方圖與頻譜分析，可以看到多個明顯頻譜峰值，表明系統中存在周期性干擾。這類問題通常與PCB布局、FPGA內部串?dāng)_或供電噪聲相關。

進一步分析還發現，上升沿與下降沿存在不對稱現象，導致明顯的占空比失真（DCD）。這意味著問題并非來自隨機噪聲，而更可能來自時鐘整形電路設計。這種從“異常現象”逐步追溯到“具體系統問題”的過程，正是高級抖動分析的重要價值。

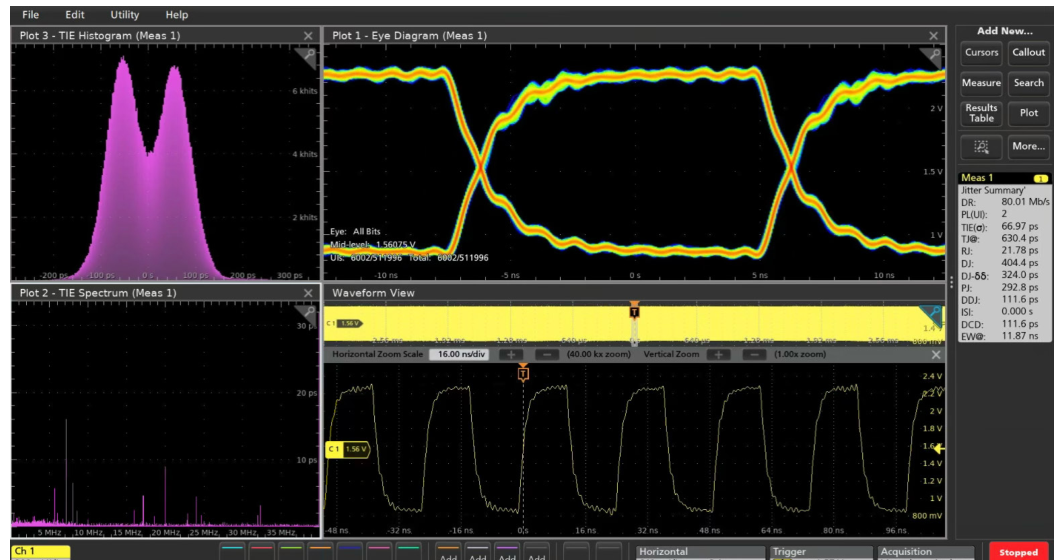

圖 3. 使用高級抖動分析軟件（選件 DJA）對 40 MHz 時鐘進行的抖動匯總測量。

擴頻時鐘分析：驗證SSC是否真正符合設計預期

在高速數字系統中，擴頻時鐘（SSC）被廣泛用于降低EMI。然而，SSC雖然能夠改善電磁兼容性，卻也會改變系統時序特性。在98 MHz擴頻時鐘案例中，示波器不僅能夠觀察頻率變化，還能夠進一步分析SSC調制行為是否符合設計預期。

通過TIE頻譜與SSC輪廓分析，可以識別調制速率、調制深度以及調制波形特征。例如，在案例中可以觀察到明顯的39 kHz調制特征，并通過長時間采集驗證時鐘調制范圍。相比傳統頻率測量，這種方法能夠幫助工程師更完整地理解擴頻行為對系統時序裕量的影響。

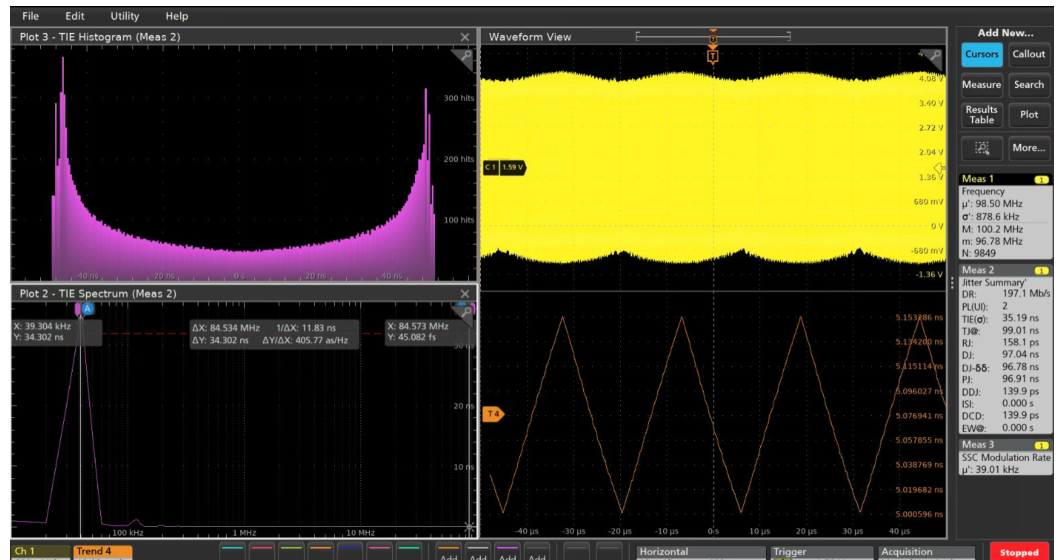

圖4. 98 MHz 擴頻時鐘的抖動匯總。

串行總線分析：抖動如何影響數據完整性

抖動問題不僅存在于時鐘系統中，同樣會直接影響串行總線的數據完整性。在CAN總線分析案例中，示波器首先通過PLL恢復時鐘，然后基于恢復時鐘進行抖動分析。結果顯示，大部分抖動來源于ISI（符號間干擾）。這意味著問題與碼型相關，而并非隨機噪聲。其根因通常來自：阻抗不匹配、傳輸線反射、連接器問題、PCB走線不連續。

Tektronix示波器支持按總線成員進行門控分析，僅觀察某一個節點的眼圖與抖動情況，從而幫助工程師快速識別問題節點。

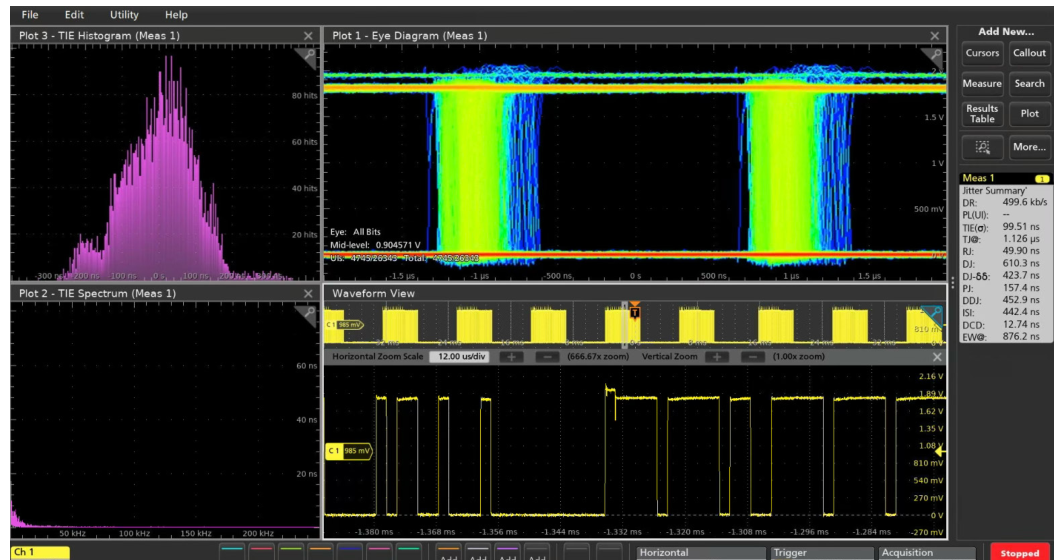

圖5. 發送端 500 kb/s 差分 CAN 總線信號的抖動匯總分析，顯示出較寬的眼圖開口。

Tektronix測試方案：從基礎測量到系統級分析

針對高速數字系統中的抖動分析需求，Tektronix構建了覆蓋基礎時序分析到高級根因定位的完整測試體系。在硬件層面：

? 5系列MSO提供高性價比調試平臺；

? 6系列MSO具備更高帶寬與更低噪聲；

? 7系列DPO則面向更高速、更復雜的信號分析場景。

在軟件層面：

? 標準測量功能支持頻率、周期、TIE與趨勢分析；

? DJA高級抖動分析軟件支持抖動分解、SSC分析以及頻譜分析；

? 結合眼圖、趨勢圖與統計工具，可實現完整的時序分析流程。

這種平臺化測試方案，不僅幫助工程師“看到波形”，更幫助其理解系統行為并建立根因分析能力。

結語：從“觀察信號”到“理解系統”

隨著高速數字系統復雜度持續提升，傳統基于平均值或簡單波形觀察的調試方式已難以滿足工程需求?，F(xiàn)代抖動分析的核心，正在從“看到問題”轉向“理解問題”。通過對抖動來源進行分解，并結合頻譜、趨勢與統計分析，工程師能夠更快速地定位問題根因，從而縮短調試周期并提升系統可靠性。在這一過程中，測試測量工具也正在從簡單的示波器，演變?yōu)槊嫦蛳到y(tǒng)級調試與分析的平臺化工具。而完整的抖動分析能力，也將成為未來高速數字系統開發中不可或缺的重要組成部分。
