1.1 TVS概述與工作原理

1.1.1 TVS器件簡介

TVS（Transient Voltage Suppressor，瞬態抑制二極管），又名雪崩擊穿二極管，是一種利用半導體雪崩擊穿特性來抑制瞬態過電壓的防護器件。其核心功能是在極短時間內（納秒至皮秒級）將浪涌能量泄放至地，從而保護后級敏感電路免受靜電放電（ESD）、電源浪涌、負載突變等瞬態過壓事件的損害。

TVS器件具有響應速度快、鉗位特性優良、可靠性高、體積小等優點，廣泛應用于消費電子、汽車電子、工業控制、通信設備等領域的電源接口與信號線防護。如圖1-1所示為TVS瞬態抑制二極管的典型實物外觀，其外形與普通整流二極管類似，但內部結構針對快速響應與大功率脈沖進行了專門優化。

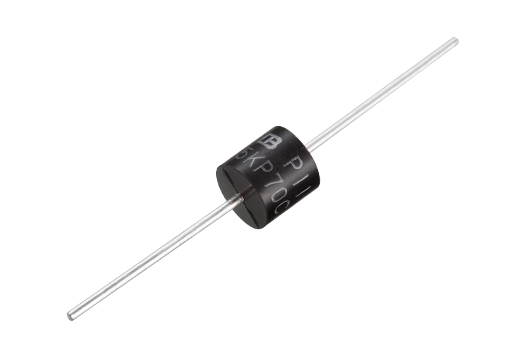

圖1-1 TVS瞬態抑制二極管實物圖（軸向引線封裝）

圖片來源：深圳市創力微電子 szclwell.com

1.1.2 TVS工作原理

TVS在電路中通常反向并聯于被保護線路與地之間。在正常工作狀態下，電源電壓不超過TVS的最高工作電壓（VRWM），此時TVS處于高阻截止?fàn)顟B(tài)，對電路幾乎無影響，僅存在極微小的漏電流。當電源或信號線因雷擊、開關切換、感性負載關斷等原因出現異常高壓，且電壓超過TVS的擊穿閾值時，TVS瞬間進入雪崩擊穿區，阻抗急劇下降，形成低阻通路。此時瞬態大電流通過TVS流向地（GND），浪涌能量被TVS吸收并轉化為熱能，從而將線路電壓鉗制在安全的鉗位電壓（VC）水平，保護后級芯片或電路免受過壓損壞。

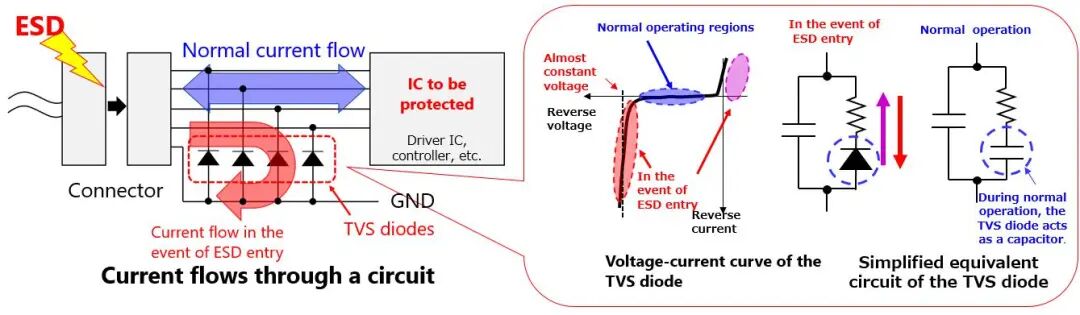

如圖1-2所示，Toshiba給出的TVS保護原理示意圖清晰展示了ESD事件發生時電流的泄放路徑：ESD能量從連接器進入后，被并聯的TVS二極管旁路至地，從而避免后級IC受到損傷。右側的等效電路圖則說明在正常工作時TVS表現為高阻態（近似電容），僅在ESD事件觸發時轉為低阻導通狀態。

圖1-2 TVS二極管ESD保護工作原理與等效電路示意圖

圖片來源：Toshiba Electronic Devices & Storage Corporation

其工作過程可概括為：常態高阻截止 → 過壓觸發擊穿 → 瞬態能量泄放 → 電壓鉗位保護 → 自動恢復截止。

1.2 TVS基本參數詳解

TVS的數據手冊（Datasheet）包含眾多電氣參數，準確理解這些參數是合理選型的前提。以下對核心參數進行逐一解析。

1.2.1 最高工作電壓 VRWM

VRWM（Working Peak Reverse Voltage，反向工作峰值電壓）是TVS在正常工作時所能承受的最大反向直流電壓。由于TVS反并聯使用，此參數直接決定了器件的"待機"電壓上限。選型原則：VRWM必須大于或等于被保護電路的最高正常工作電壓，并留有一定裕量。若VRWM選得過低，TVS可能在正常電壓下誤觸發；若選得過高，則鉗位電壓隨之升高，保護效果減弱。部分廠家將VRWM直接標注為TVS的額定電壓。

1.2.2 擊穿電壓 VBR

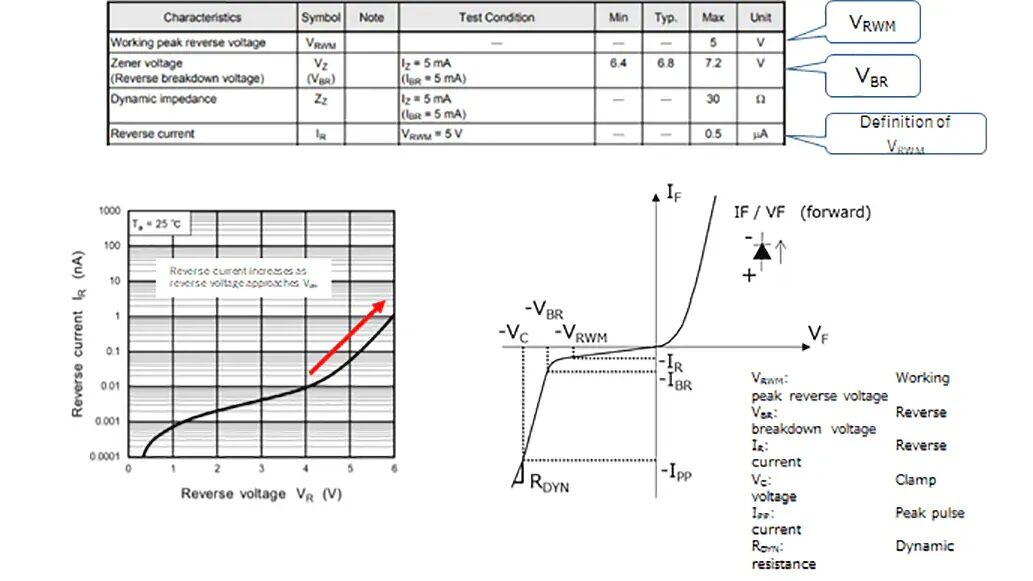

VBR（Breakdown Voltage，擊穿電壓）定義為當反向電流達到規定測試電流IT（通常為1 mA～10 mA）時所對應的電壓值。數據手冊通常給出最小擊穿電壓VBR(min)與最大擊穿電壓VBR(max)的范圍，額定電壓往往介于兩者之間。VBR是TVS從截止區進入擊穿區的臨界點，實際鉗位電壓VC通常高于VBR(max)。如圖1-3所示，Toshiba數據手冊中的參數表與V-I特性曲線清晰標注了VRWM、VBR、VC、VF、IR等關鍵參數的位置關系。

圖1-3 TVS數據手冊關鍵參數定義與V-I特性曲線

圖片來源：Toshiba Electronic Devices & Storage Corporation

1.2.3 峰值脈沖電流 IPP

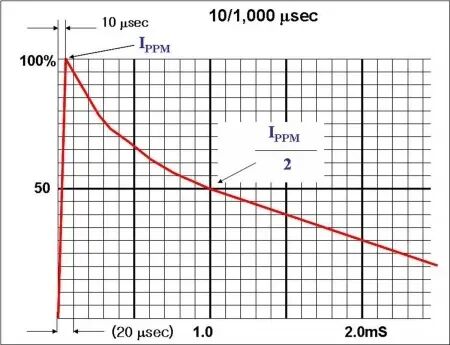

IPP（Peak Pulse Current，峰值脈沖電流）指在規定的標準浪涌波形（通常為10/1000 μs，即波頭時間10 μs、半峰值時間1000 μs）下，TVS所能承受的最大峰值電流。該參數與TVS的芯片面積、封裝散熱能力直接相關，是衡量器件浪涌承受能力的關鍵指標。如圖1-4所示為10/1000 μs標準浪涌波形的定義示意圖，該波形由IEC 61000-4-5等標準規定，是TVS參數測試的基準波形。

圖1-4 TVS標準測試波形定義（10/1000 μs）

圖片來源：GlobalSpec / IEC標準波形示意圖

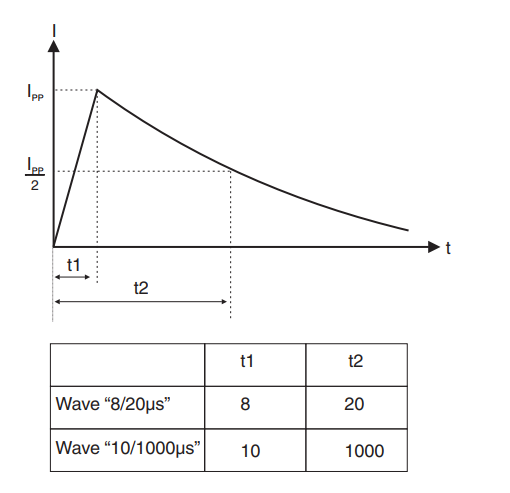

此外，不同標準體系還采用8/20 μs等波形進行測試，如圖1-5所示對比了兩種常見波形的差異，工程師在跨標準選型時需注意波形定義與參數換算。

圖1-5 標準浪涌測試波形對比（8/20 μs 與 10/1000 μs）

圖片來源：Electrical Engineering Stack Exchange

1.2.4 鉗位電壓 VC

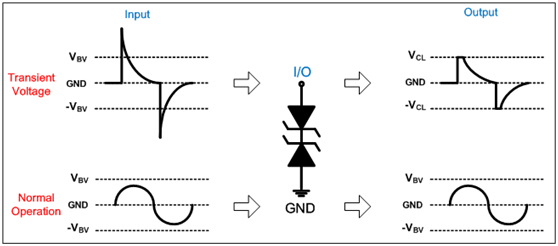

VC（Clamping Voltage，鉗位電壓）是指在規定的10/1000 μs浪涌電流波形下，TVS兩端測得的峰值電壓。VC是TVS保護性能的核心指標，它表示在實際浪涌條件下，經過TVS限幅后到達后級電路的電壓上限。關鍵關系：VC必須小于被保護器件的最大耐壓值，否則保護失效。VC與IPP呈正相關，浪涌電流越大，實際鉗位電壓越高。如圖1-6所示，Amazing Microelectronics給出的示意圖展示了瞬態電壓經過TVS后被鉗位到安全電平的過程。

圖1-6 TVS鉗位電壓工作原理示意圖（輸入瞬態電壓被鉗位至安全輸出電平）

圖片來源：Amazing Microelectronic Corp.

1.2.5 正向壓降 VF

VF（Forward Voltage，正向壓降）指TVS正向?qū)〞r(shí)的壓降，其物理特性與普通硅二極管類似，典型值約為0.7 V～1.2 V。在單向TVS用于反向保護時，若線路出現負向瞬態，TVS正向?qū)ǎ藭r(shí)VF即為負向鉗位電平。

1.2.6 漏電流 IR

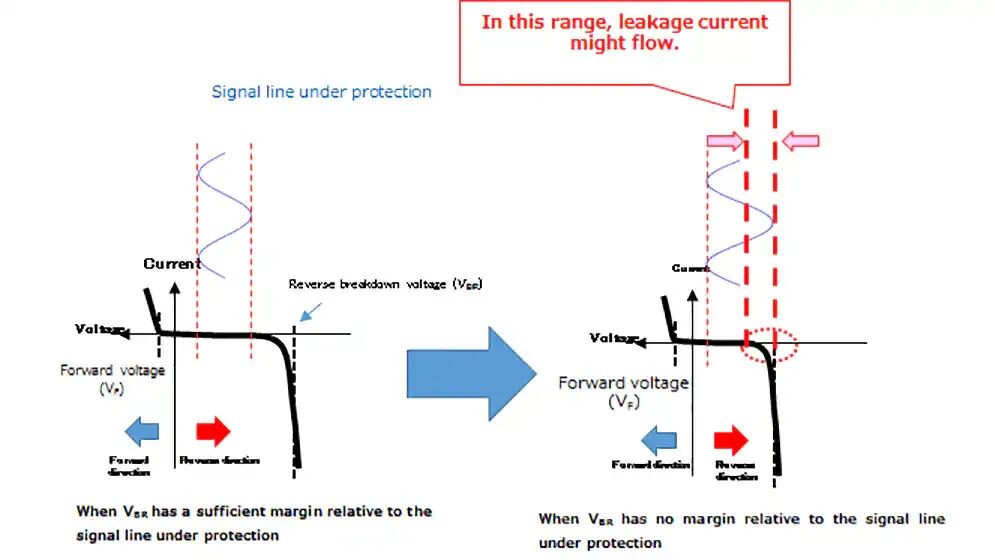

IR（Reverse Leakage Current，反向漏電流）指在TVS兩端施加最高工作電壓VRWM時的微小反向電流。漏電流與額定電壓密切相關：額定電壓越低，漏電流越大。例如，5 V規格的TVS漏電流可達數百微安，而12 V規格通常低于10 μA。如圖1-7所示，Toshiba的技術資料展示了漏電流隨反向電壓逼近VRWM而增大的趨勢，以及當VRWM與信號線電壓裕量不足時漏電流風險加劇的情況。

圖1-7 TVS漏電流特性與VRWM裕量關系示意圖

圖片來源：Toshiba Electronic Devices & Storage Corporation

1.2.7 峰值脈沖功率 Ppp

Ppp（Peak Pulse Power，峰值脈沖功率）是TVS在標準浪涌波形下能夠承受的最大瞬時功率，由鉗位電壓與峰值脈沖電流共同決定：

Ppp = VC × IPP

該參數與封裝尺寸強相關，是選型時確定封裝等級的首要依據。

如表1-1所示，上述核心參數之間存在緊密的邏輯關聯，共同構成TVS的電氣特性框架。

表1-1 TVS核心電氣參數匯總

如表1-1所示，TVS的七大核心參數從工作電壓、擊穿特性、浪涌承受能力到功耗與漏電流，形成了完整的電氣特性描述體系，是工程師進行器件選型的基礎依據。

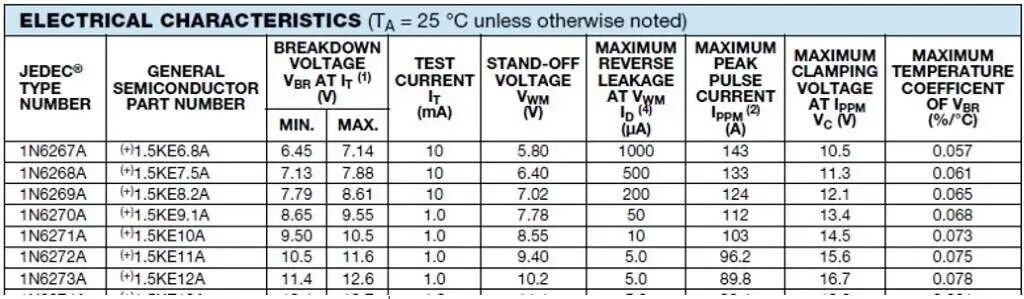

如圖1-8所示，典型TVS數據手冊中的電氣特性表以1N6267A系列為例，清晰列出了VBR(min/max)、VRWM、IR、IPP、VC等參數的實測值，為選型提供了直接的數據支撐。

圖1-8 典型TVS數據手冊電氣特性參數表（以1N6267A系列為例）

圖片來源：MicroType / Littlefuse Datasheet Excerpt

1.3 TVS選型要點與應用

TVS選型是一個多參數權衡的過程，需綜合考慮電路工作電壓、被保護器件耐壓、浪涌等級、功耗預算、信號速率及成本等因素。

1.3.1 封裝與功率選擇

TVS的峰值脈沖功率Ppp直接決定其封裝形式。常見封裝從低功率到高功率依次為：SOD-123、SMA（DO-214AC）、SMB（DO-214AA）、SMC（DO-214AB）、以及大功率軸向引線封裝（如P600）。選型時，若能通過浪涌測試標準或仿真預估瞬態功率，可按Ppp = VC × IPP計算需求；若無法精確預估，應在PCB空間與成本允許范圍內，優先選用功率裕量充足的大封裝，以提升系統可靠性。

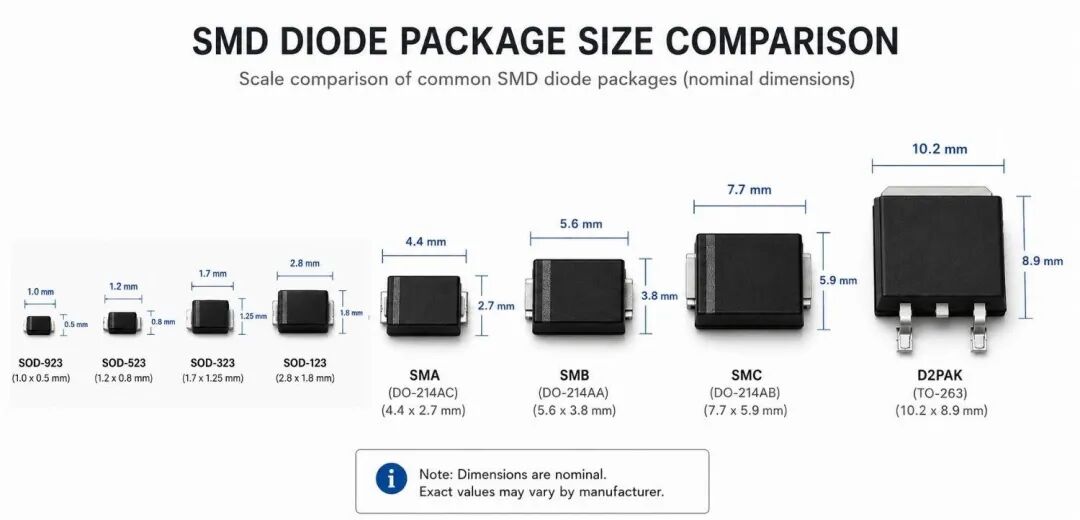

如圖1-9所示，JLCPCB給出的SMD二極管封裝尺寸對比圖直觀展示了從SOD-123到D2PAK的系列封裝尺寸差異，其中SMA、SMB、SMC是TVS最常用的貼片封裝系列。

圖1-9 常見SMD二極管封裝尺寸對比（含TVS常用SMA/SMB/SMC系列）

圖片來源：JLCPCB SMD Diode Size Guide

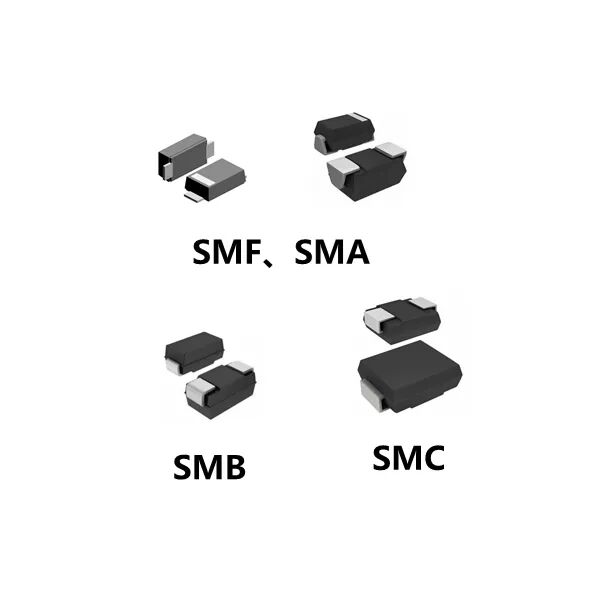

如圖1-10所示，SMF、SMA、SMB、SMC四種主流TVS貼片封裝的實物對比圖，可幫助工程師在PCB布局階段直觀判斷器件占用空間。

圖1-10 TVS主流貼片封裝實物對比（SMF/SMA/SMB/SMC）

圖片來源：Yunyi China Rectifier Diode Factory

如表1-2所示，常見貼片TVS封裝與其典型功率等級存在對應關系。

表1-2 常見TVS封裝與功率等級對照

如表1-2所示，從SOD-123到SMC，封裝尺寸與散熱能力的遞增直接對應峰值脈沖功率的提升，工程師應根據實際浪涌等級與PCB空間約束進行權衡選擇。

1.3.2 單向與雙向TVS

TVS按極性分為單向（Unidirectional）與雙向（Bidirectional）兩類。單向TVS僅對單一極性的瞬態過壓進行抑制，通常用于直流電源或極性確定的信號線；雙向TVS可對正反兩個方向的瞬態脈沖進行吸收，適用于交流信號、差分信號或極性可能反轉的線路。

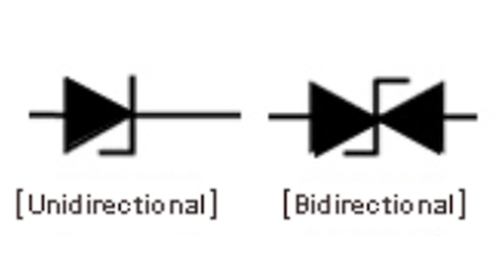

如圖1-11所示，單向與雙向TVS的電路符號存在明顯區別：單向TVS符號與普通齊納二極管類似（帶折線），而雙向TVS由兩個背對背的二極管符號組成。

圖1-11 單向TVS與雙向TVS的電路符號對比

圖片來源：Campus Component

如圖1-12所示，四種常見的TVS/齊納二極管符號對比圖進一步說明了不同極性保護器件的符號差異，其中2號和3號分別為雙向與單向TVS的典型表示方法。

圖1-12 TVS與齊納二極管符號對比（1-齊納，2-雙向TVS，3-單向TVS，4-堆疊TVS）

圖片來源：Electrical Engineering Stack Exchange

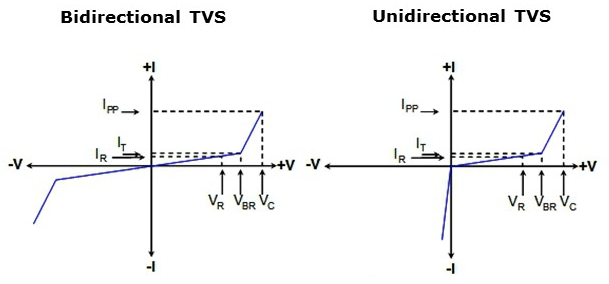

如圖1-13所示，雙向與單向TVS的V-I特性曲線對比清晰展示了二者在正負電壓象限中的導通特性差異：雙向TVS在第三象限對稱導通，而單向TVS在第三象限表現為正向?qū)ǎ╒F鉗位）。

圖1-13 雙向TVS與單向TVS的V-I特性曲線對比（標注VR、VBR、VC、IPP、IR）

圖片來源：Components101

此外，雙向TVS在級間電容、正向?qū)ㄌ匦缘葏?shù)上與單向TVS存在差異，在高速信號防護選型時需特別注意。

如表1-3所示，單向與雙向TVS在特性與應用上存在顯著區別。

表1-3 單向TVS與雙向TVS特性對比

如表1-3所示，單向TVS與雙向TVS在極性保護范圍、符號標識、級間電容及典型應用場景上存在本質差異，選型時必須根據信號類型與極性要求進行匹配。

1.3.3 應用場景分析

TVS的應用場景可按防護對象分為電源端口防護與信號線防護兩大類。電源端口包括AC-DC適配器輸入、DC電源母線、電池充電接口等，此類場景浪涌能量大，需重點關注Ppp與VC，通常選用中大功率封裝。信號線防護包括USB、HDMI、CAN、LIN、RS-485、天線端口等，此類場景浪涌能量相對較小，但信號速率高，除VC與VRWM外，還需嚴格關注級間電容（Cj）對信號完整性的影響。

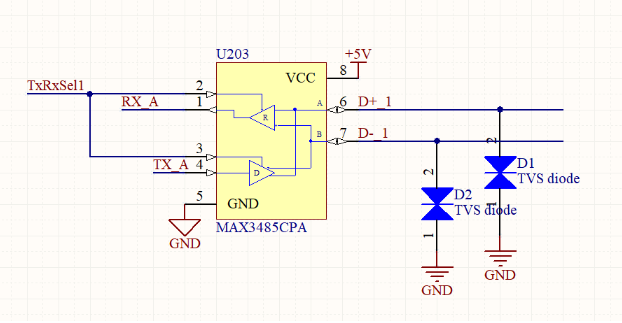

如圖1-14所示，TVS在RS-485收發器接口處的典型應用電路中，D1（單向TVS）用于共模保護，D2（雙向TVS）用于差模保護，構成了完整的接口防護方案。

圖1-14 TVS在RS-485接口中的典型保護應用電路

圖片來源：Altium PCB Design Blog

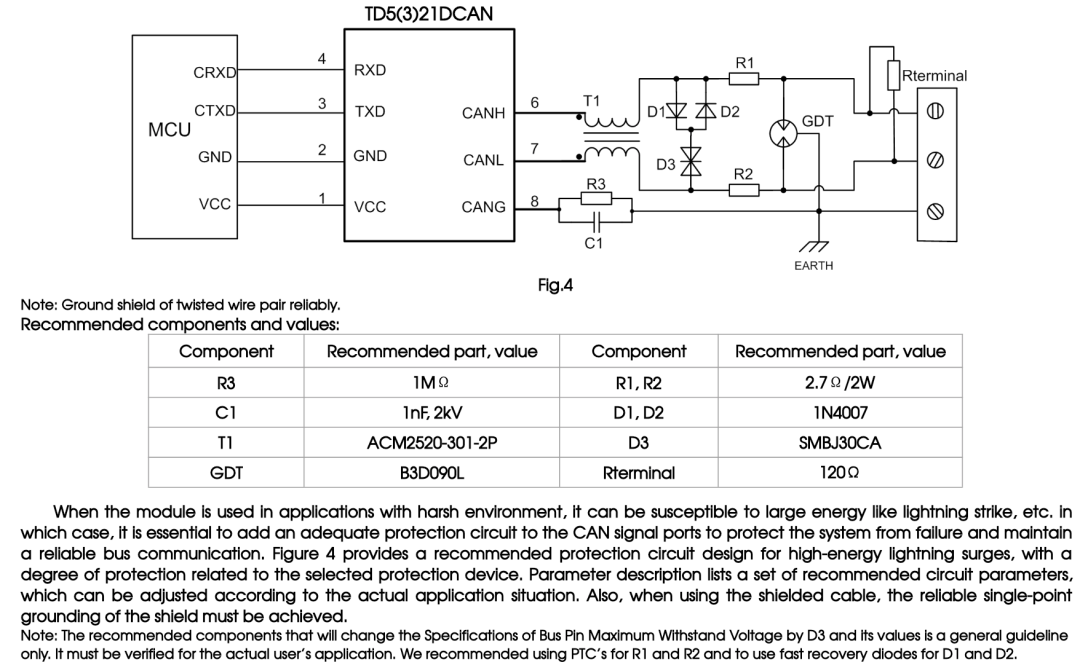

如圖1-15所示，CAN總線保護電路采用了共模電感、TVS二極管（D1/D2）、氣體放電管（GDT）及電阻網絡組成的多級防護架構，TVS在此承擔快速鉗位的核心角色。

圖1-15 CAN總線接口多級保護電路（含TVS、GDT、共模電感）

圖片來源：Electrical Engineering Stack Exchange / Toshiba Application Note

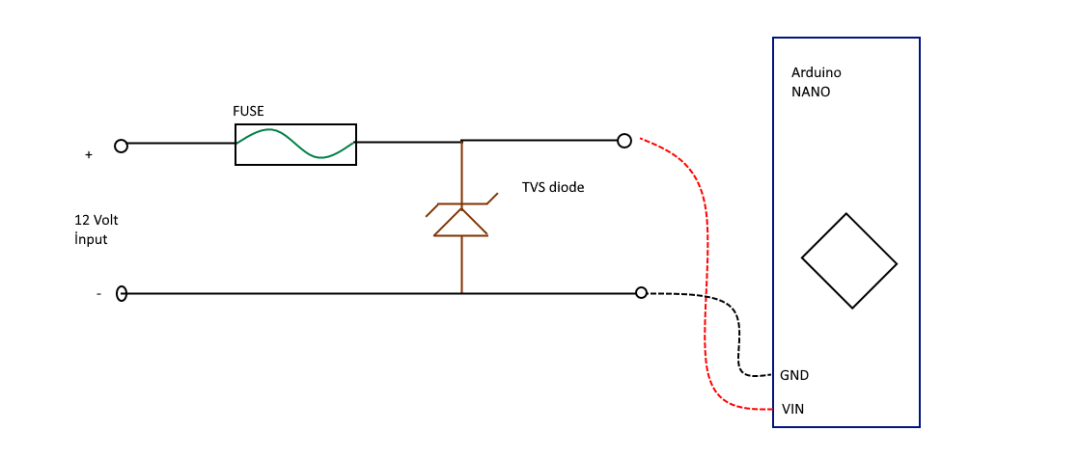

如圖1-16所示，TVS在Arduino開發板12 V電源輸入端的典型過壓保護應用，TVS并聯于電源入口與地之間，配合保險絲構成簡易而有效的過壓防護。

圖1-16 TVS用于Arduino電源輸入過壓保護典型電路

圖片來源：Electrical Engineering Stack Exchange

如表1-4所示，不同應用場景對TVS參數的關注優先級各不相同。

表1-4 TVS應用場景與選型關注要點

如表1-4所示，電源類應用以功率與鉗位電壓為首要約束，而高速信號類應用則需優先考慮級間電容對信號完整性的影響，不同場景下封裝與極性選擇亦有所不同。

1.3.4 VRWM與VC的協調設計

VRWM與VC是TVS選型的首要約束條件，二者共同決定了保護的電壓窗口。設計實例：假設一個5 V直流電源為某芯片供電，該芯片絕對最大耐壓為11 V。此時可選擇額定電壓6.8 V的TVS，其典型參數為：VRWM = 5.8 V（大于5 V工作電壓），VBR(max) = 7.14 V，VC = 10.5 V（小于11 V芯片耐壓）。在此組合下，TVS既不影響正常5 V供電，又能在浪涌時將電壓鉗位于10.5 V以下，為芯片提供有效保護。

然而，隨著低功耗芯片的廣泛普及，核心電壓持續降低（1.8 V、1.2 V乃至更低），芯片耐壓裕量急劇收窄。例如，若5 V供電后級芯片耐壓僅為8 V甚至7 V，常規TVS的鉗位電壓往往難以滿足要求。此時，僅靠TVS已無法提供足夠的保護裕量，必須引入OVP（Over Voltage Protection，過壓保護）電路或集成OVP功能的專用芯片，實現更精確的電壓監控與快速關斷。

1.3.5 漏電流的考量

漏電流IR在低功耗與高精度場景中是不可忽視的設計因素。在電池供電的便攜設備或IoT終端中，系統待機功耗要求極為苛刻。低額定電壓TVS（如5 V及以下）的漏電流可達數百微安，若多個TVS并聯使用，累積漏電流將顯著縮短電池續航時間。在ADC采樣、微弱電流檢測等精密測量電路中，TVS漏電流會疊加至被測信號路徑，引入系統誤差，降低采樣精度。因此，此類場景應優先選用高額定電壓（以降低IR）或具備超低漏電流特性的專用TVS。

如表1-5所示，不同額定電壓等級的TVS漏電流存在數量級差異。

表1-5 不同額定電壓TVS的典型漏電流對比

如表1-5所示，額定電壓從3.3 V提升至24 V時，漏電流可從數百微安驟降至1 μA以下，這一數量級差異在低功耗與高精度系統設計中具有決定性影響。

1.4 TVS特性曲線與PCB布局

1.4.1 典型工作特性曲線

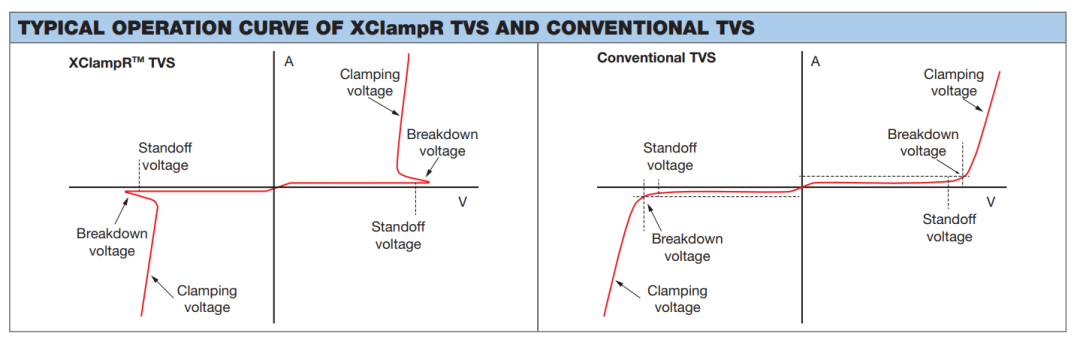

深入理解TVS的V-I特性曲線是掌握其工作機理的關鍵。如圖1-17所示，XClampR TVS與傳統TVS的典型工作曲線對比展示了現代TVS技術在鉗位性能上的優化：新型TVS在擊穿后能夠更快進入低阻區，從而降低鉗位電壓，提升保護裕量。

圖1-17 XClampR TVS與傳統TVS的典型工作曲線對比（標注Standoff、Breakdown、Clamping電壓）

圖片來源：mBedded.ninja / TVS Diodes Guide

1.4.2 級間電容與高速信號

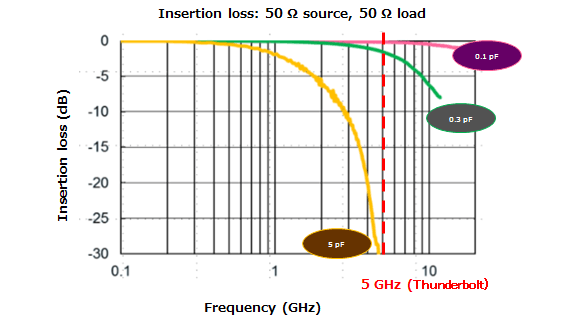

級間電容（Cj，Junction Capacitance）是TVS PN結的寄生電容，直接影響高速信號線路的阻抗匹配與信號完整性。USB 2.0、HDMI、千兆以太網等高速接口對TVS的級間電容要求極為嚴格，通常需低于1 pF甚至0.5 pF。如圖1-18所示，Toshiba的測試數據表明：當級間電容從0.1 pF增大到5 pF時，在5 GHz頻段的插入損耗從接近0 dB惡化至超過-25 dB，嚴重影響高速信號傳輸質量。

圖1-18 TVS級間電容對高速信號插入損耗的影響（0.1 pF vs 0.3 pF vs 5 pF）

圖片來源：Toshiba Electronic Devices & Storage Corporation

1.4.3 PCB布局要點

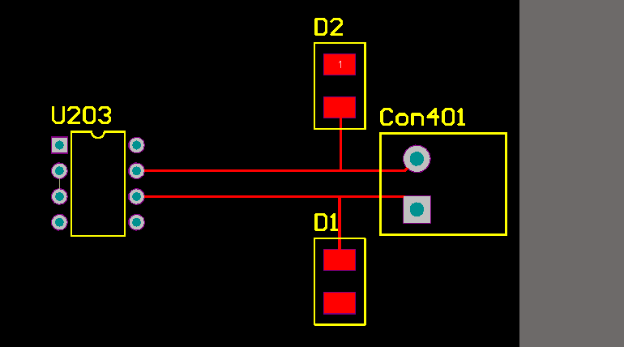

TVS的保護效果不僅取決于器件選型，更與PCB布局密切相關。TVS應盡可能靠近連接器或接口入口處放置，以縮短浪涌電流的回流路徑，減小寄生電感。如圖1-19所示，Altium給出的PCB布局示例中，TVS二極管D1/D2被直接放置于連接器Con401與收發器U203之間，確保浪涌能量在到達敏感芯片前即被旁路。

圖1-19 TVS在PCB上的推薦布局位置（靠近連接器入口放置）

圖片來源：Altium PCB Design Blog

1.5 TVS陣列與其他擴展應用

1.5.1 TVS陣列簡介

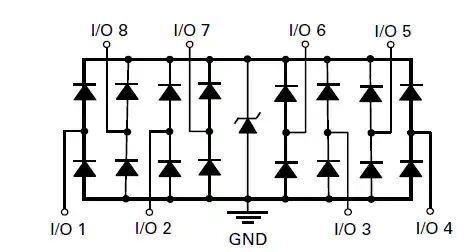

針對多路信號接口（如USB、HDMI、多通道CAN），集成多路TVS單元的陣列器件（TVS Array）可顯著減少元件數量、節約PCB面積，并保證各路間參數一致性。此類器件通常將TVS與整流二極管或低電容結構集成于單芯片，是多通道高速接口防護的主流方案。如圖1-20所示，Littelfuse SP4065 TVS二極管陣列的內部結構圖展示了8路I/O通道共用中央GND的集成架構，適用于多通道并行保護場景。

圖1-20 Littelfuse SP4065 TVS二極管陣列內部結構（8路I/O保護通道）

圖片來源：Mouser Electronics / Littelfuse Datasheet

1.5.2 后續內容展望

篇幅所限本章僅介紹上述基本內容，后續將專文介紹級間電容的測試方法、不同工藝TVS的電容特性，以及低電容TVS陣列的選型要點。同時還將深入探討TVS的溫度特性（高溫漏電流倍增、低溫?fù)舸╇妷浩疲?，以及在汽車電子等寬溫?yīng)用場景（-40℃～+150℃）中的降額設計策略。此外，針對低功耗芯片耐壓裕量不足的問題，將結合具體接口標準介紹OVP電路與集成OVP芯片的典型應用方案。
