電磁比例閥中的壓力傳感器需要具備較快的響應速度，主要原因如下：

1. 實現閉環實時控制

比例閥通過比較目標壓力與實際反饋壓力來調節閥芯位置。如果傳感器的響應速度慢，反饋信號就會滯后于實際壓力的變化，導致控制過程中出現超調或振蕩，進而降低調節精度。

2. 抑制壓力波動

當系統負載或流量突變時，壓力會發生快速波動。響應速度快的傳感器能夠及時檢測到瞬態的壓力尖峰或跌落，從而幫助控制器迅速調整閥芯開度，維持壓力穩定。

3. 提升系統動態特性

在高速工況（如伺服液壓系統、主動懸架）下，壓力變化的頻率可能高達數百赫茲。若傳感器的響應滯后，會限制整個比例閥的頻響范圍，導致系統反應遲鈍。

4. 減小過沖與穩態誤差

在階躍響應過程中，響應慢的傳感器可能無法準確捕捉峰值壓力，造成過沖超標；在穩態階段，反饋延遲還會引起靜態誤差。快速響應有助于系統快速逼近目標壓力并保持穩定。

5. 適應高頻PWM驅動

許多電磁比例閥采用高頻PWM（數百至數千赫茲）驅動線圈，這會使壓力信號產生相應的脈動分量。傳感器需具備足夠的響應速度，才能有效濾除或利用該脈動信號，避免控制失真。

典型響應時間要求

工業比例閥中，壓力傳感器的響應時間通常要求在1~10 ms以內（對應 1 kHz 以上的采樣率）。

高速比例閥對響應時間的要求更高，一般在0.1~1 ms。

如何選擇與解讀壓力傳感器的參數？

響應時間 vs. 采樣率

響應時間（通常指階躍響應從 10% 上升到 90% 所需的時間）反映傳感器對壓力變化的反應速度。對于電磁比例閥的控制，1 ms 的響應時間（對應約 350 Hz 的有效帶寬）已能滿足絕大多數工業應用。若追求極致動態性能，可選擇響應時間<1 ms的型號。

輸出信號類型

模擬輸出（mV 或 V）：需要控制器的 ADC 采樣通道。毫伏級輸出還需額外配置放大電路。

數字輸出（I2C、SPI）：可直接與 MCU 的數字接口連接，抗干擾能力更強，數據傳輸更可靠。

量程與精度

根據系統中電磁比例閥的實際工作壓力范圍，選擇合適的量程，并關注傳感器的精度等級。

什么是“響應速度”？

壓力傳感器的響應速度通常用以下兩個指標表征：

兩者之間存在近似關系：響應速度越快，固有頻率越高。
對于電磁比例閥控制，通常要求響應時間 ≤ 1 ms（對應頻率 ≥ 350 Hz）。高端系統甚至要求響應時間 ≤ 0.1 ms（對應頻率 ≥ 3.5 kHz）。

常見技術選擇

推薦采用壓阻式（硅應變片）或壓電式傳感器，這兩類傳感器的固有頻率較高（可達數十 kHz），能夠很好地滿足快速響應的需求。

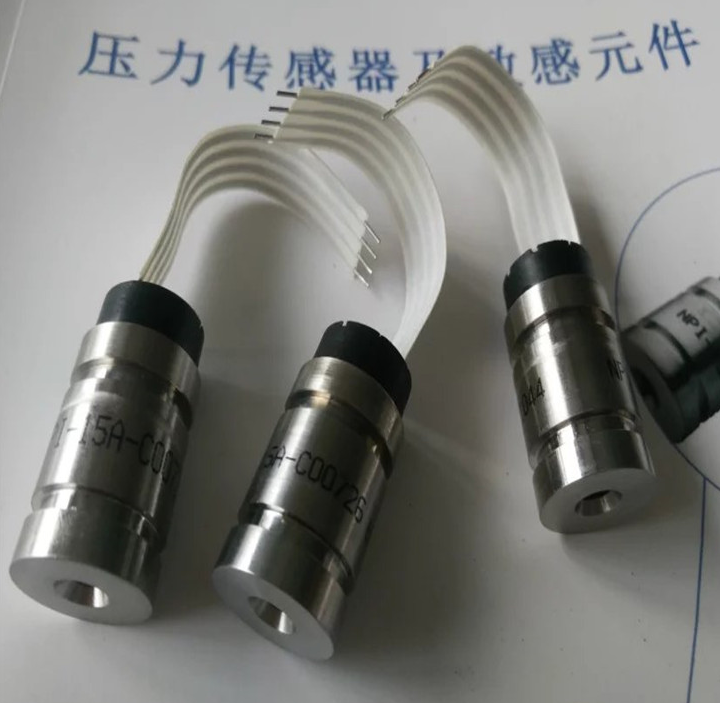

高壓傳感器 NovaSensor 的 NPI-15 系列為電流驅動、介質隔離型高壓傳感器，設計用于在惡劣環境中工作，同時仍能提供硅傳感器所具有的優異靈敏度、線性度和滯后特性。它們采用最先進的 IsoSensor 技術，為 OEM 用戶在價格與性能之間提供最佳組合。壓阻式傳感器芯片被安置在充液的圓柱形腔體內，并由不銹鋼隔膜和外殼將其與被測介質隔離。與所有 NovaSensor 硅傳感器一樣，NPI-15 系列采用 SenStable 加工工藝，提供出色的穩定性。

為補償溫度影響，產品在混合陶瓷基板上提供完整的電阻網絡。IsoSensor 設計將溫度誤差降到最小，在 32°F 至 158°F（0°C 至 70°C）的補償范圍內，最大偏置誤差為 0.75% FSO（滿量程輸出）。

如何為你的比例閥匹配壓力傳感器？

第一步：明確系統響應需求

第二步：評估介質兼容性

NPI-15采用316L不銹鋼，兼容：

多數液壓油、潤滑油

制冷劑（R134a、R410a等）

水、水乙二醇

空氣、氮?dú)?/span>

不兼容：

強酸（鹽酸、硫酸）

含氯介質

第三步：確認量程與精度

NPI-15提供的壓力范圍：

第四步：動態響應匹配

雖然NPI-15數據手冊未給出明確的響應時間，但其充油隔離設計和成熟的IsoSensor技術，使其能夠滿足大多數工業比例閥的1-10ms響應需求。

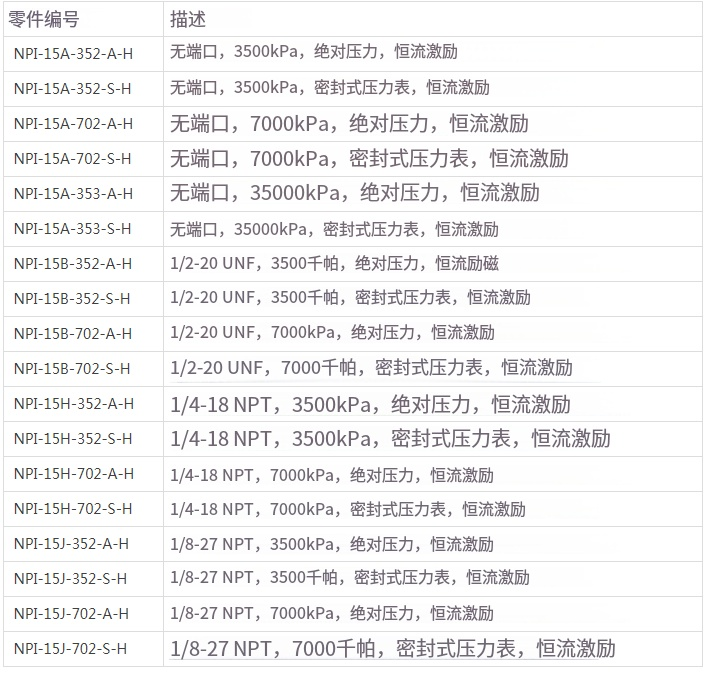

NPI-15 系列選型型號
