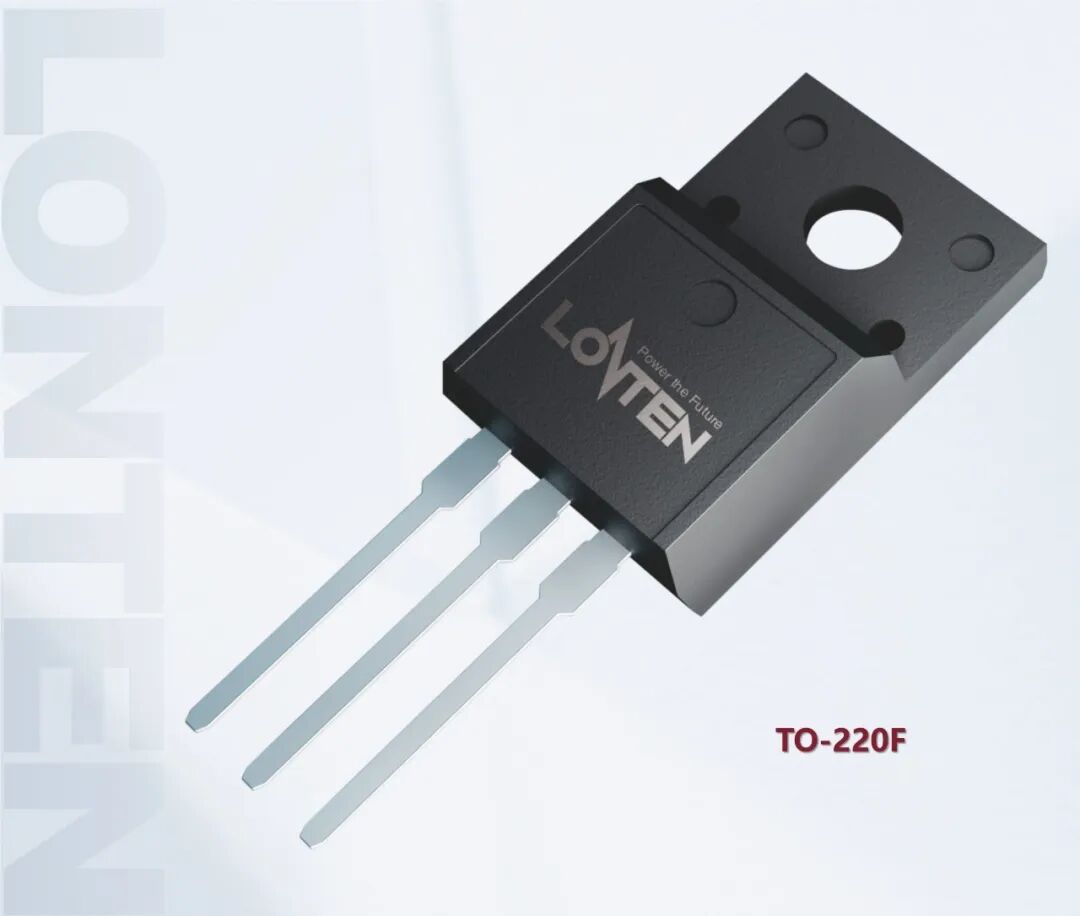

龍騰半導體基于G3超結650V 新平臺的首款高壓MOSFET--LSD65R150G3 正式面向市場釋放。該器件采用TO-220F全絕緣封裝，具備更低的導通電阻、更優的柵極電荷和更快的開關速度，為LED電源、高效適配器、大功率電源及工業電源等應用提供新一代核心功率解決方案。

核心優勢

LSD65R150G3基于龍騰半導體自主研發的G3超結技術平臺，通過對元胞結構、柵極設計及終端耐壓的深度優化，在保持650V高耐壓能力的同時，顯著降低了單位面積的導通電阻和寄生電容參數。作為該平臺的首款產品，LSD65R150G3在650V擊穿電壓下實現了典型125mΩ、最大150mΩ的導通電阻，同時將柵極總電荷控制在僅34nC（典型值），顯著降低了驅動損耗與開關損耗，助力電源系統實現更高頻率、更高功率密度的設計。

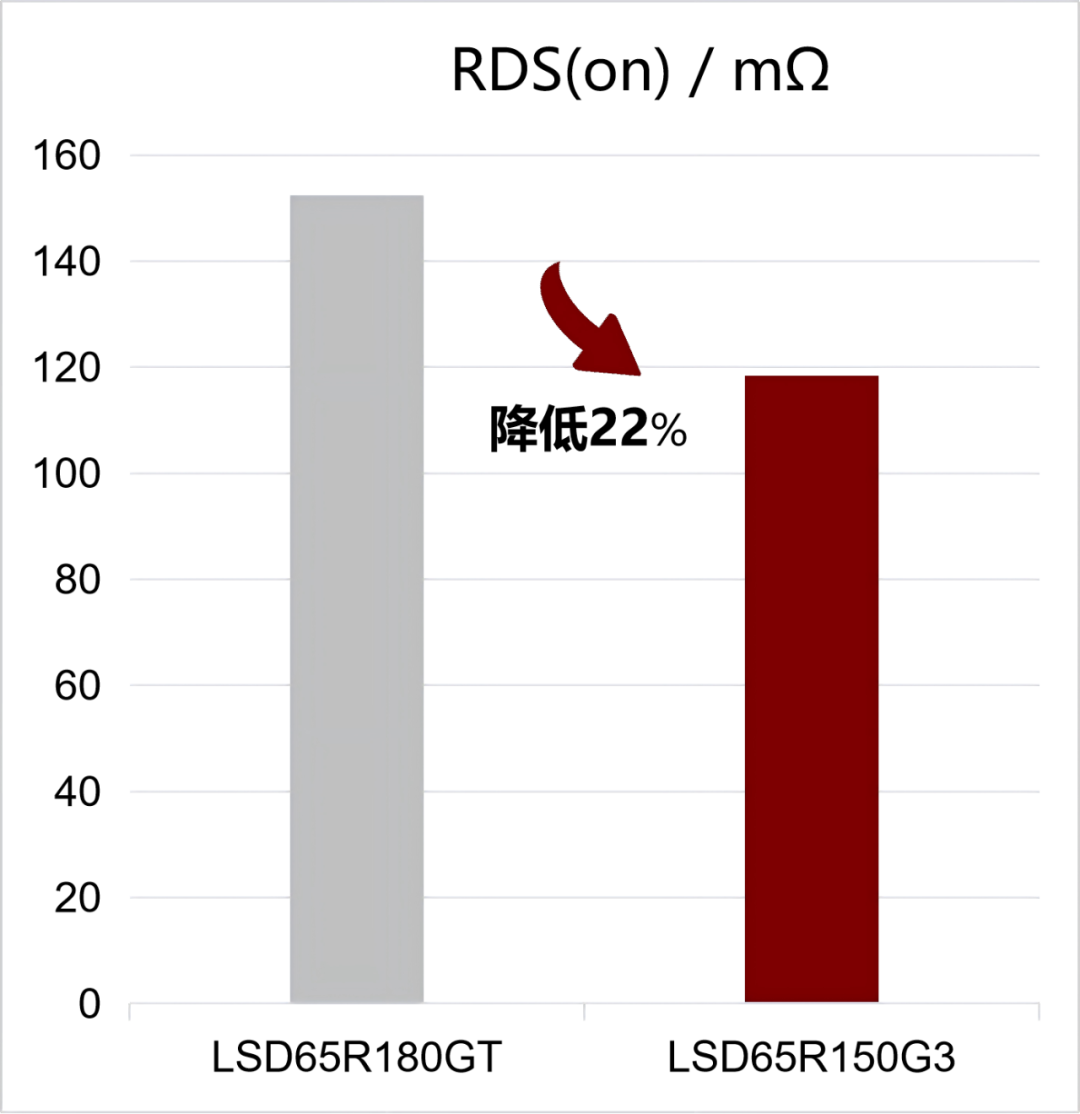

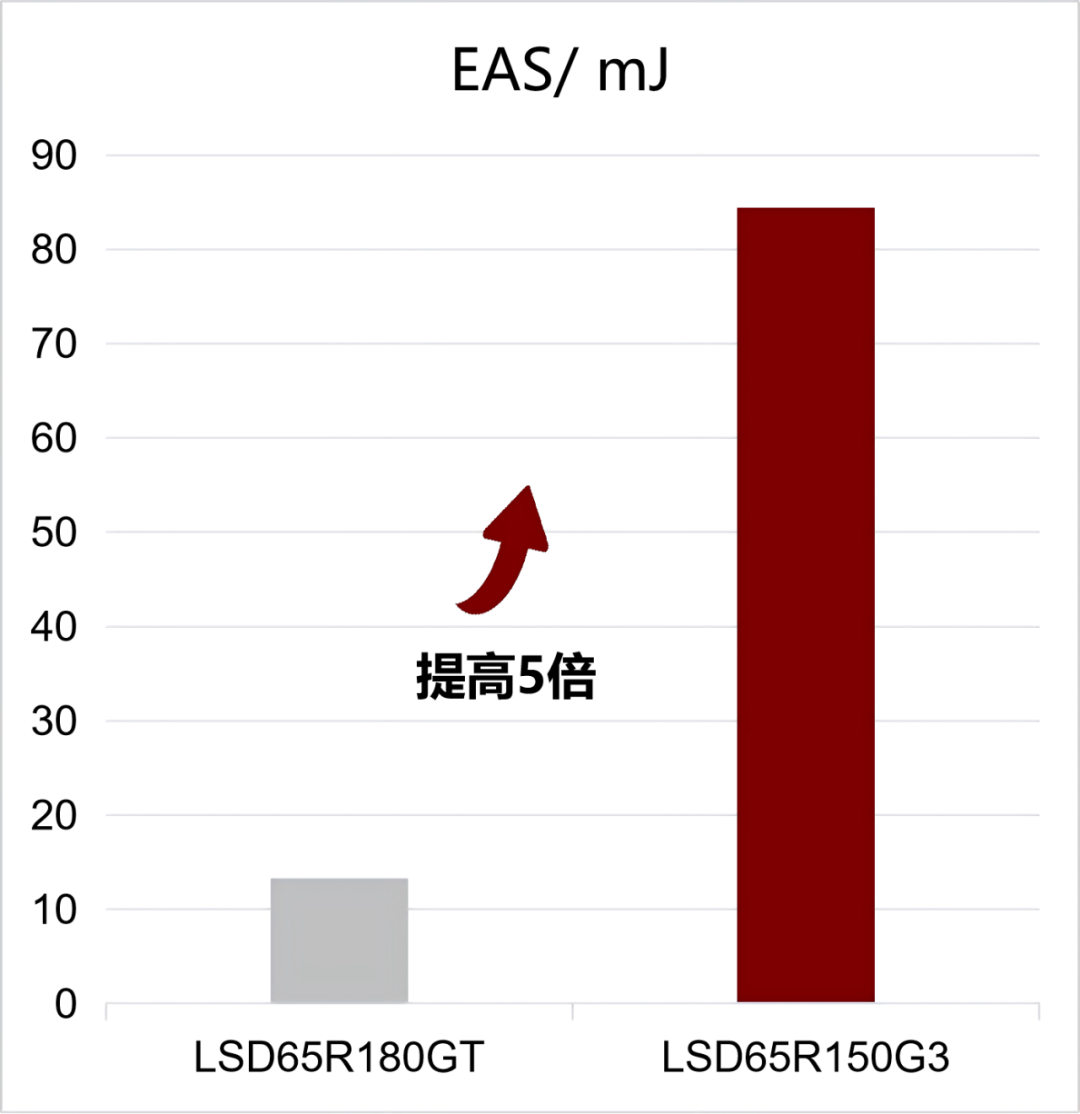

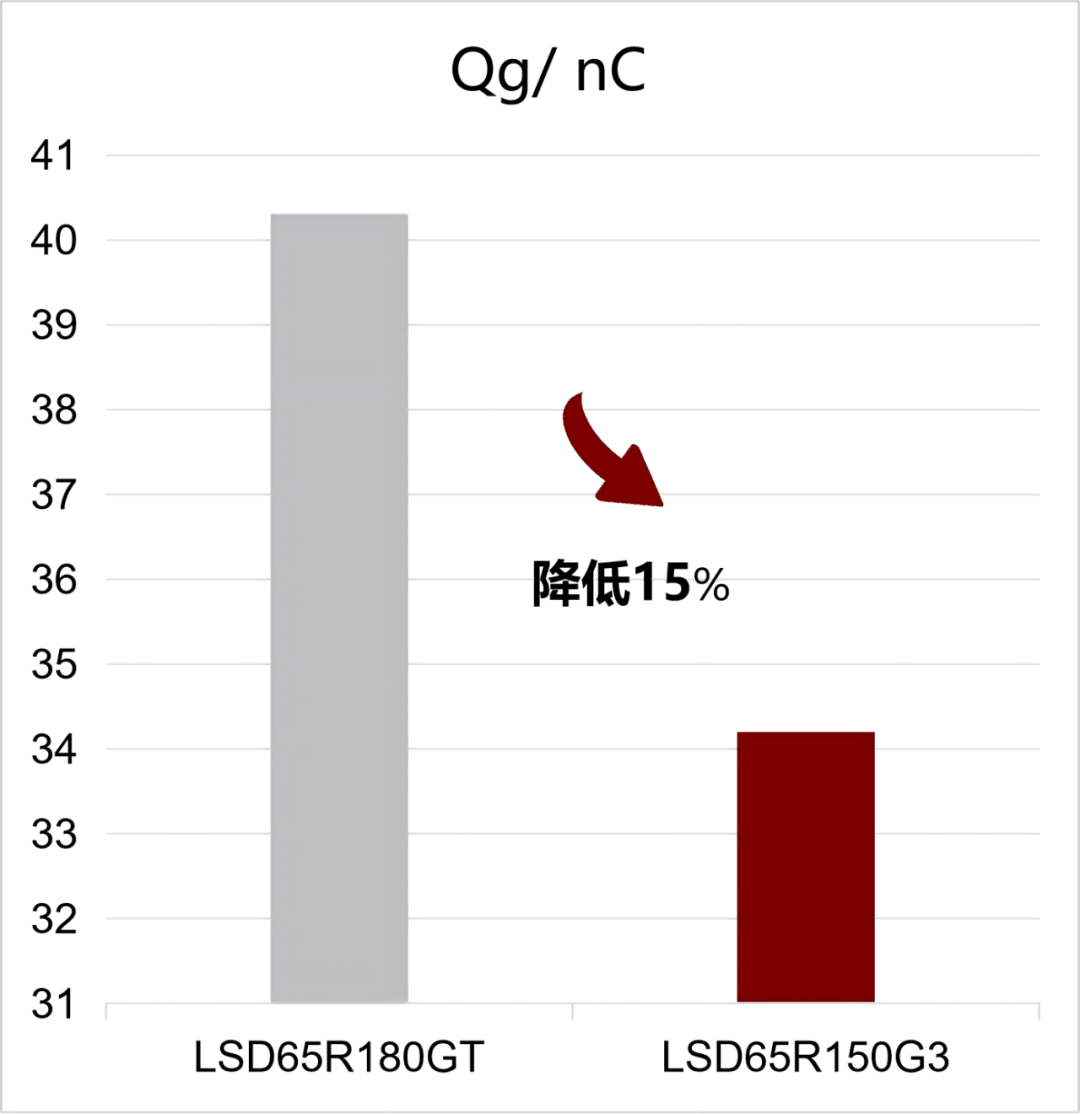

龍騰半導體應用團隊測試結果表明，與前一代超結產品相比，新一代G3超結產品LSD65R150G3在導通電阻性能上顯著優化，相同耐壓下導通電阻更低，從而降低了導通損耗。同時，其總柵極電荷（Qg）和輸入電容（Ciss）均有顯著降低，直接有利于減小開關損耗：更低的Qg可減少驅動損耗、加快開關響應，更小的Ciss則能進一步提高開關速度并降低驅動電流需求。此外，該器件的雪崩耐受能力顯著提升，EAS提高約5倍，魯棒性顯著增強，能夠承受更高的單次雪崩能量沖擊，在過壓或電感負載條件下具有更高的可靠性。

來源: 龍騰實驗室實測

龍騰MOSFET產品線負責人表示：“我們?cè)O(shè)計G3平臺及LSD65R150G3的目標，是幫助客戶在實現更高開關頻率和更小體積的同時，有效控制系統總損耗。根據產品規格書參數及實際測試結果，LSD65R150G3具備穩定的體二極管反向恢復特性、充足的雪崩耐量以及可控的高溫導通電阻，完全能夠勝任開關電源、PD充電器、工業電源等應用中的核心開關位置?！?/p>

樣品申請

點擊【閱讀原文】，通過龍騰半導體官網獲取詳細技術資料及樣品。此外，基于G3平臺的更多超結產品正在陸續推出，將涵蓋不同導通電阻等級與封裝選項，致力于為市場提供更加全面的高壓功率器件組合。
