一、產品概述

D6208M是芯谷科技（Silicore）推出的一款高性能單片雙向馬達驅動集成電路。該芯片采用TTL電平邏輯信號即可直接控制雙向馬達的正轉、反轉及制動，廣泛應用于卡式錄音機、消費電子及各類需要雙向電機控制的設備中。
芯片內部集成邏輯控制單元與功率輸出單元，無需外置功率晶體管即可直接驅動負載，顯著簡化電路設計、降低BOM成本并提升系統可靠性。

二、主要特點

三、關鍵電氣參數

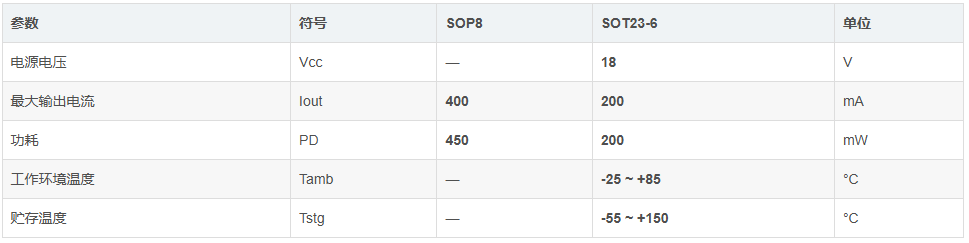

3.1極限參數（Tamb=25°C，絕對最大額定值）

注：SOP8封裝在25°C以上使用時，環境溫度每升高1°C，功耗減少4.5mW。

3.2推薦工作條件

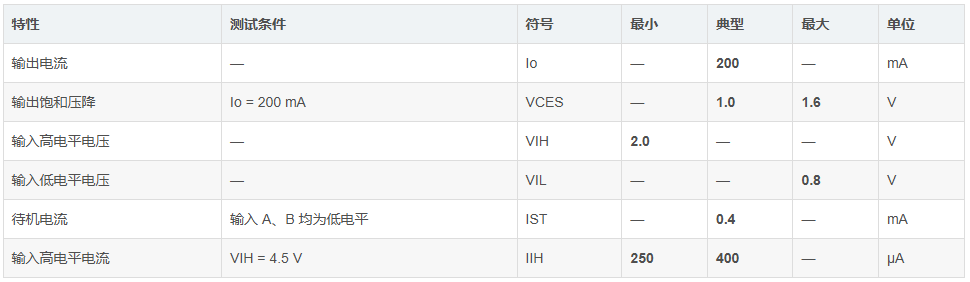

3.3電特性（Vcc=9V，Tamb=25°C）

四、功能與真值表

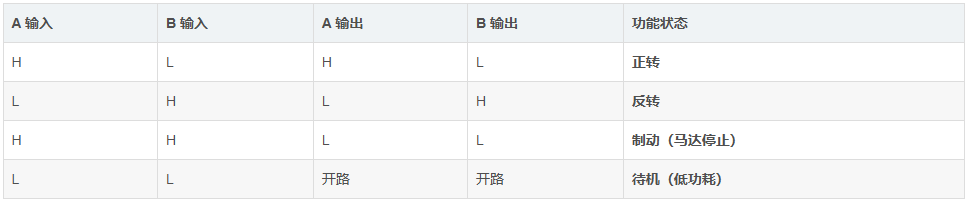

4.1邏輯控制真值表

電平定義：高電平≥2.0V，低電平≤0.8V

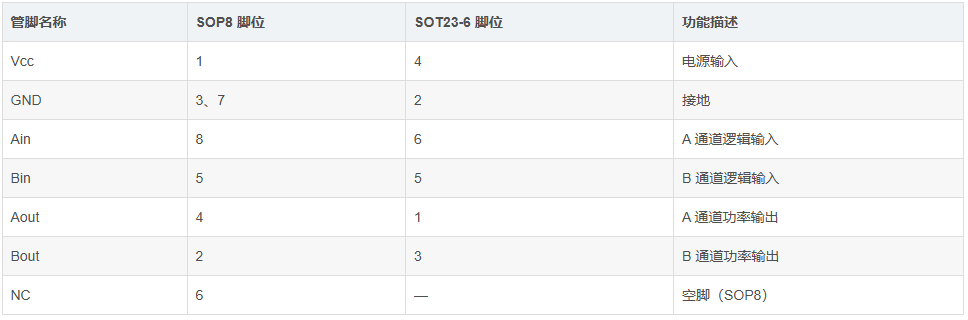

4.2管腳定義

五、典型應用電路

D6208M的典型應用極為簡潔，僅需在電源端并聯一顆0.1μF退耦電容即可穩定工作。兩路邏輯輸入（Ain/Bin）直接連接控制單元（如MCUGPIO），兩路功率輸出（Aout/Bout）連接雙向馬達，即可實現完整的正轉、反轉、制動及待機控制。

典型應用場景包括：

卡式錄音機走帶馬達雙向驅動

電子玩具車模/船模雙向電機控制

智能門鎖離合器電機正反轉驅動

小型云臺/攝像頭轉向電機控制

電動牙刷、按摩儀等個護產品振動馬達換向

智能家居窗簾/百葉窗微型直流電機驅動

自動售賣機貨道推桿電機控制

便攜式打印機走紙馬達雙向驅動

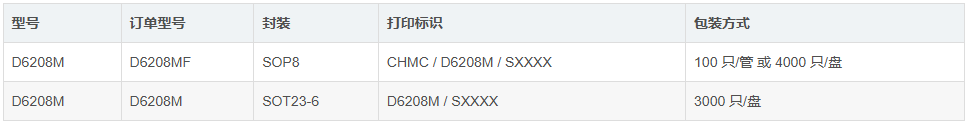

六、封裝信息

標識說明：CHMC為商標，D6208M為產品名，SXXXX為生產周號。

七、設計建議

電源退耦：Vcc與GND之間務必就近放置0.1μF陶瓷電容，抑制高頻噪聲與電流尖峰。

熱設計：SOP8封裝在25°C以上需按4.5mW/°C降額使用；SOT23-6體積更小，散熱能力相對有限，大電流場景優先選用SOP8。

邏輯接口：直接兼容3.3V/5VTTL/CMOS電平，無需額外電平轉換。

沖擊保護：內置二極管可應對500mA/10ms的感性負載關斷尖峰，常規應用無需外接續流二極管。

八、總結

D6208M以其高集成度、寬電壓范圍、超低待機功耗及簡潔的控制邏輯，成為小型雙向馬達驅動應用的理想選擇。從傳統卡式錄音機到現代智能家居、便攜設備，D6208M均能以極低的周邊元件數量和成本，提供穩定可靠的電機控制方案。
如需了解更多關于D6208M的詳細信息和技術支持，歡迎訪問Silicore芯谷科技官方網站或聯系我們的技術支持團隊。
