導言

在電子電路設計過程中，TVS（瞬態電壓抑制二極管）的選型始終是工程師關注的重點。尤其是當系統面臨雷擊浪涌、電源暫過壓等惡劣環境時，TVS管的通流能力直接決定了整機的可靠性與安全裕度。

今天，我們?yōu)榇蠹彝扑]SMT系列這一高性能TVS系列——它們可以完美替換市場上廣泛使用的5.SMDJ系列，并且在通流能力、封裝兼容性、可靠性以及性價比方面擁有顯著優勢。

TVS管最核心的指標之一是峰值脈沖電流（IPP），它直接反映了器件在浪涌事件中的吸收能力。

5.0SMDJ系列：

峰值脈沖功率為5000W（10/1000us），在8/20μs波形下，典型峰值脈沖電流約為1kA級別；

SMTJ系列：

同樣是8/20μs波形，峰值脈沖電流高達3.5kA，通流能力約為5.0SMDJ系列的近3-4倍。

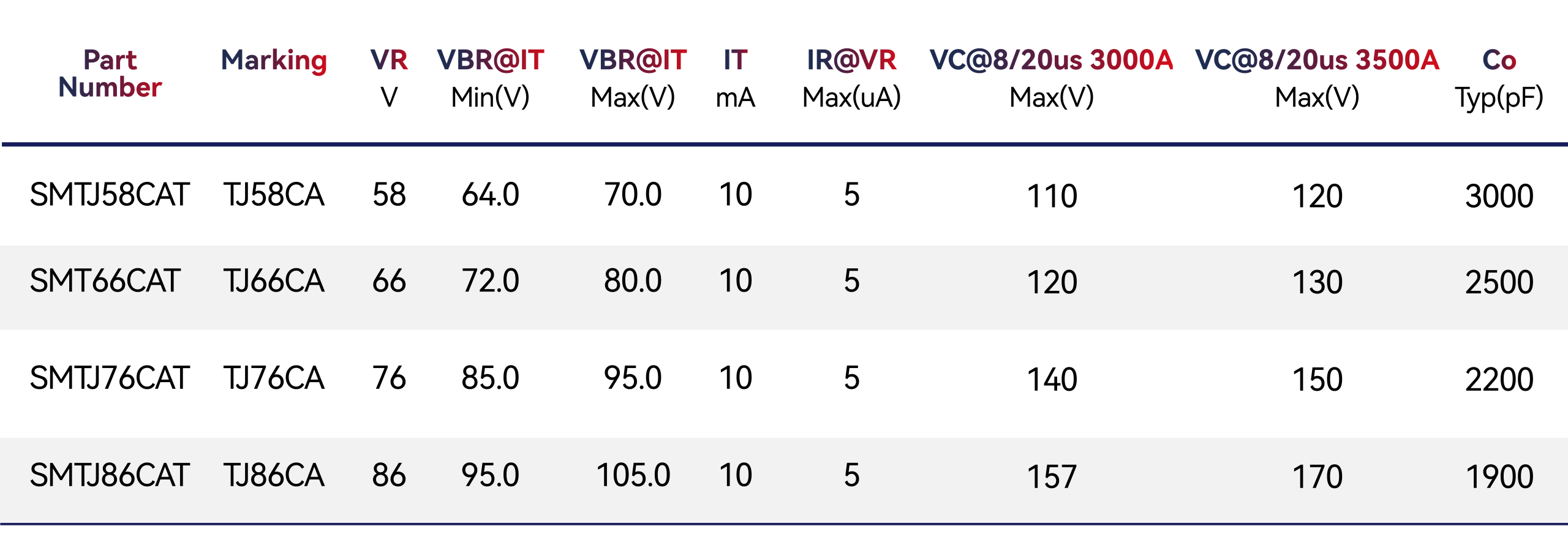

<點擊圖片查看大圖>

TVS 器件的鉗位殘壓直接決定被保護電路所承受的瞬態過電壓幅值。需依據系統額定工作區間、耐壓安全裕量，并結合整機浪涌防護等級與后端芯片最大耐壓閾值進行選型匹配；鉗位殘壓越低，后端敏感器件過壓應力越小、防護可靠性越高。

SMTJ 系列采用 Snap-Back 回掃結構設計，可有效壓低瞬態峰值鉗位殘壓、均衡分散瞬時功耗，同時具備優異的浪涌重復耐受能力，提升系統長期防護穩定性。

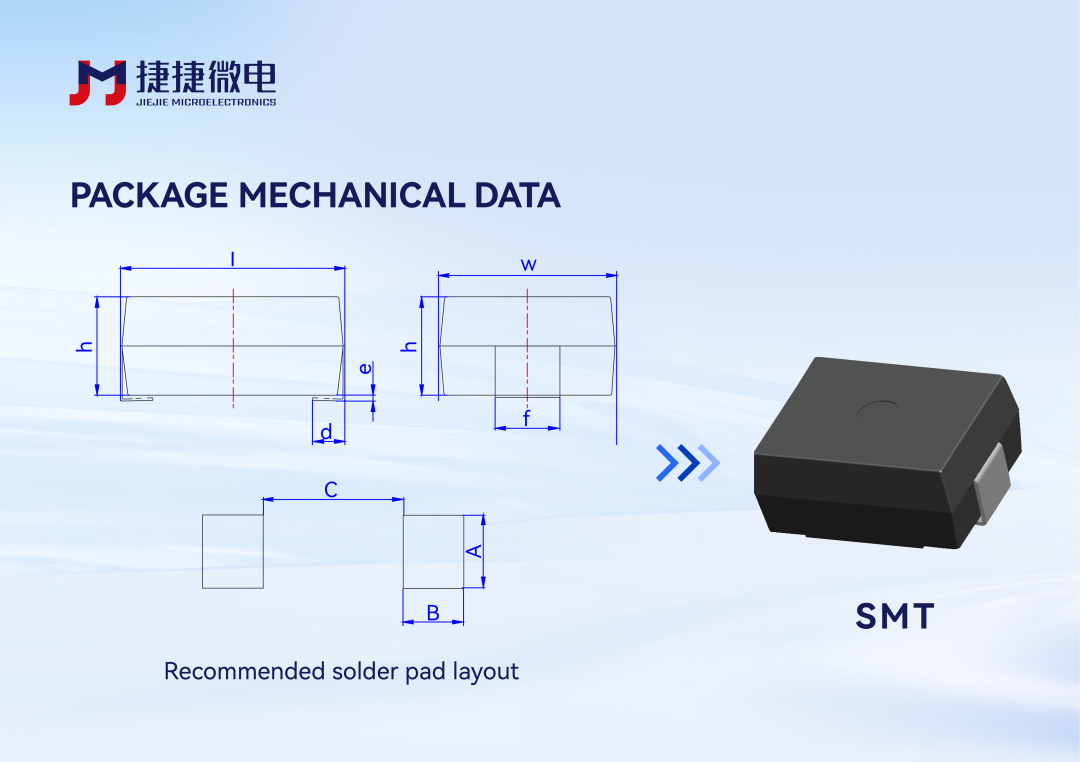

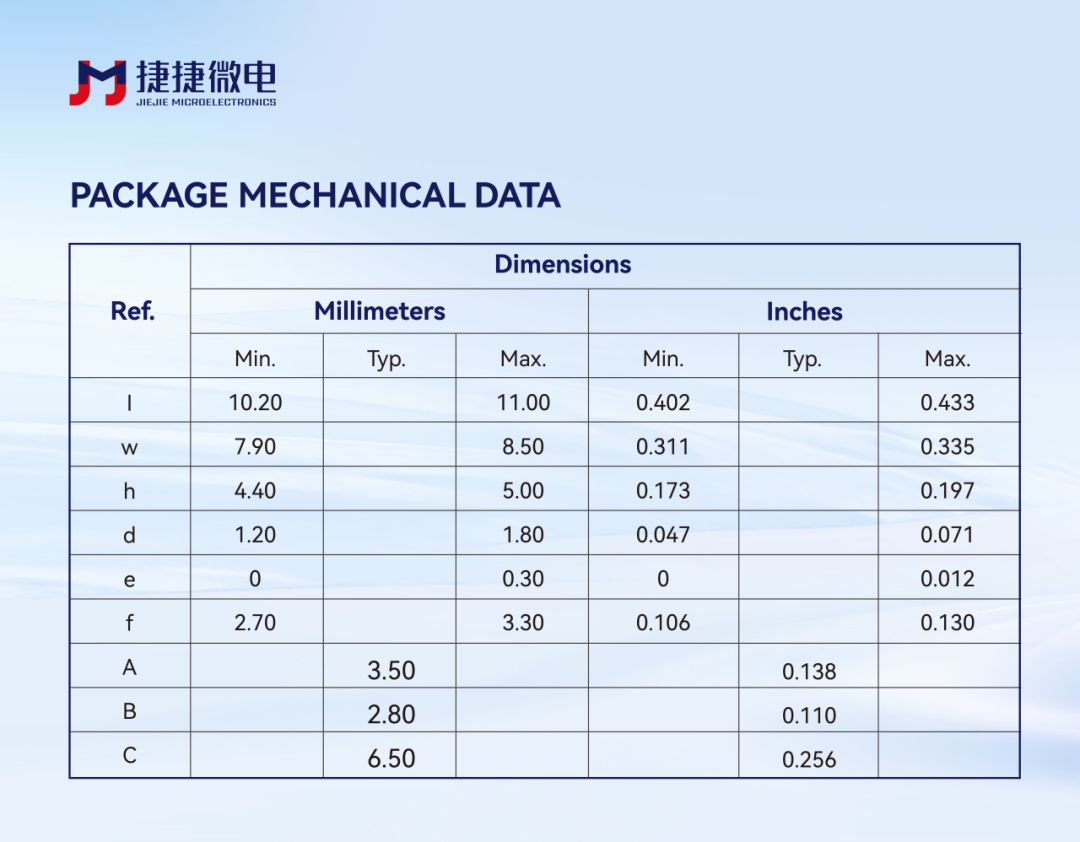

SMTJ系列采用SMT封裝同樣為表面貼裝型，在PCB焊盤設計上具備良好的兼容性，無需大幅改動PCB布局。同時，SMTJ系列支持260°C/40秒回流焊工藝，符合IPC/JEDEC J-STD-020標準，符合現代SMT產線工藝要求。

<點擊圖片查看大圖>

在滿足甚至超越性能需求的前提下，成本控制是每一位工程師和采購人員必須考慮的重要因素。SMTJ系列TVS在大幅提升通流能力的同時，還具備低鉗位電壓，實現了極具競爭力的性價比。

用SMTJ系列產品：一顆TVS搞定3.5kA浪涌等級 → 依托一級大通流、低鉗位電壓的防護能力，省去傳統方案多級保護器件的搭配設計→ 浪涌裕量大適用多種場景，BOM簡化 → 總成本下降。

SMTJ系列TVS管憑借大通流、低鉗位電壓，SMT貼片封裝、高性價比的綜合優勢，廣泛應用于以下場景：

5G基站戶外通信設備（基站、CPE、天線饋電）：雷擊風險高，3.5kA給你底氣；

POE供電設備（交換機、PD受電端）：電源口+網口雙重浪涌，通流小了扛不?。?/p>

工業控制 & 安防攝像頭：現場環境惡劣，動不動就燒電源口；

電池管理系統(BMS)：MOSFET管的短路電流保護，一顆SMTJ系列TVS可取代多顆5.0SMDJ系列TVS，降低多個TVS并聯均流一致性差的風險，提高可靠性。

結論：在電路保護設計中，“多一分余量，多十分可靠” 。SMTJ系列TVS管，以3.5kA超大通流、低鉗位電壓、SMT貼片封裝兼容、超高性價比三大核心優勢，為工程師提供了一款滿足高浪涌防護等級需求的特色產品。
