一、ADS8361 ADC模數轉換器簡介

ADS8361是一款雙通道、16位、500kSPS、模數(A/D)轉換器，具有四個全差分輸入通道，分為兩對，用于高速同步信號采集。采樣保持放大器的輸入為全差分輸入，并與A/D轉換器的輸入保持差分。這在50kHz時提供了80dB的出色共模抑制，這在高噪聲環境中很重要。

特性參數

• 模塊供電：DC 5V
• 靜態功耗：30mA（僅供參考）
• 通訊協議：SPI串行
• 通訊電平：3.3V
• 輸入通道數：4個差分通道
• 基準電壓Vref：默認內部2.5V，可焊接SOT23封裝的芯片外部輸入基準
• 輸入口絕對電壓：0-5V，即輸入引腳電壓必須大于0V
• 采集范圍：±Vref，即采集電壓 = (IN +) - (IN -) ≤ ±2.5V，如A0- = 3.5V，A0+ = 1.5V，采集到的電壓為 -2.0V
• 分辨率：16位
• 芯片最大采樣率：500ksps（總吞吐量）

應用場景

• 電機控制，多軸定位系統，三相電源控制等

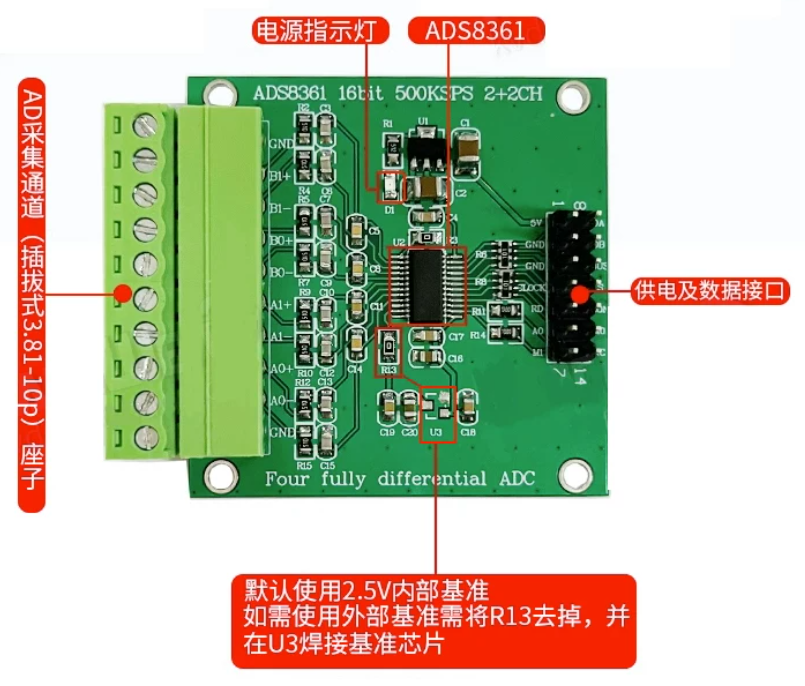

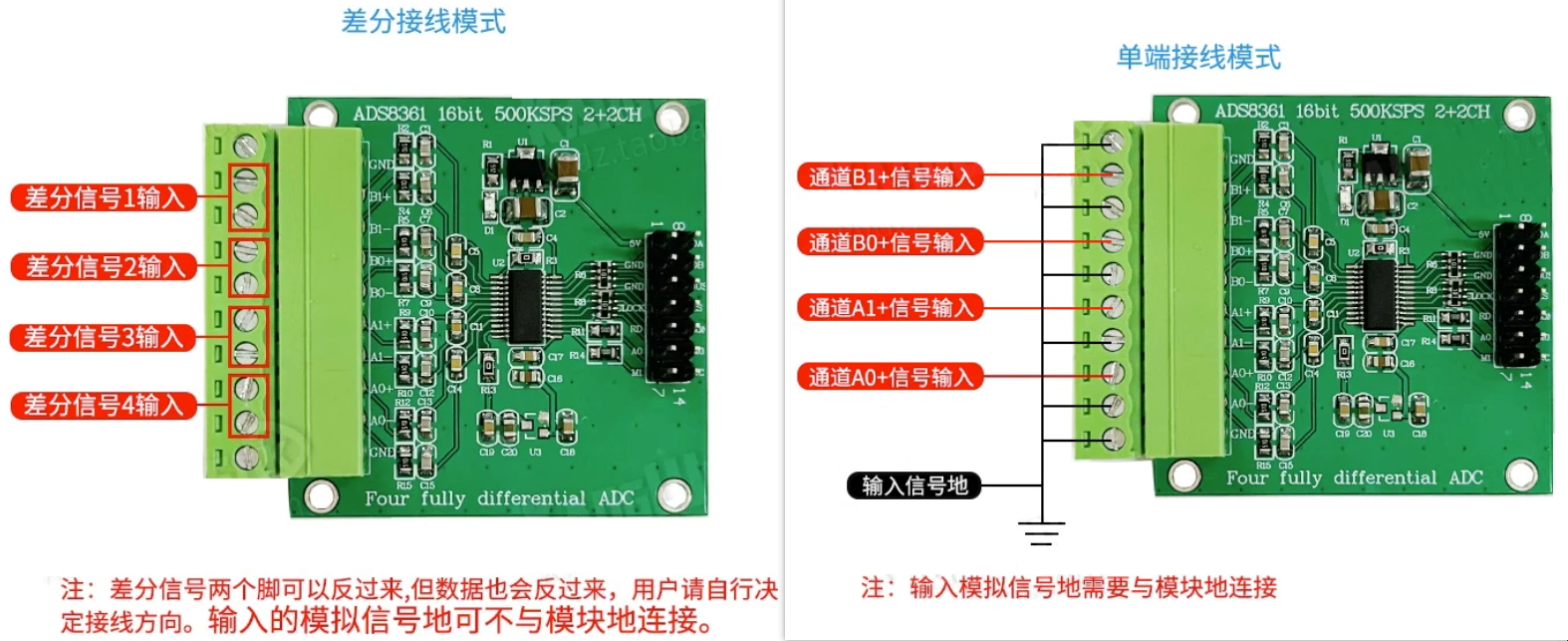

二、ADS8361模塊接口說明

三、ADS8361功能框圖與時序說明

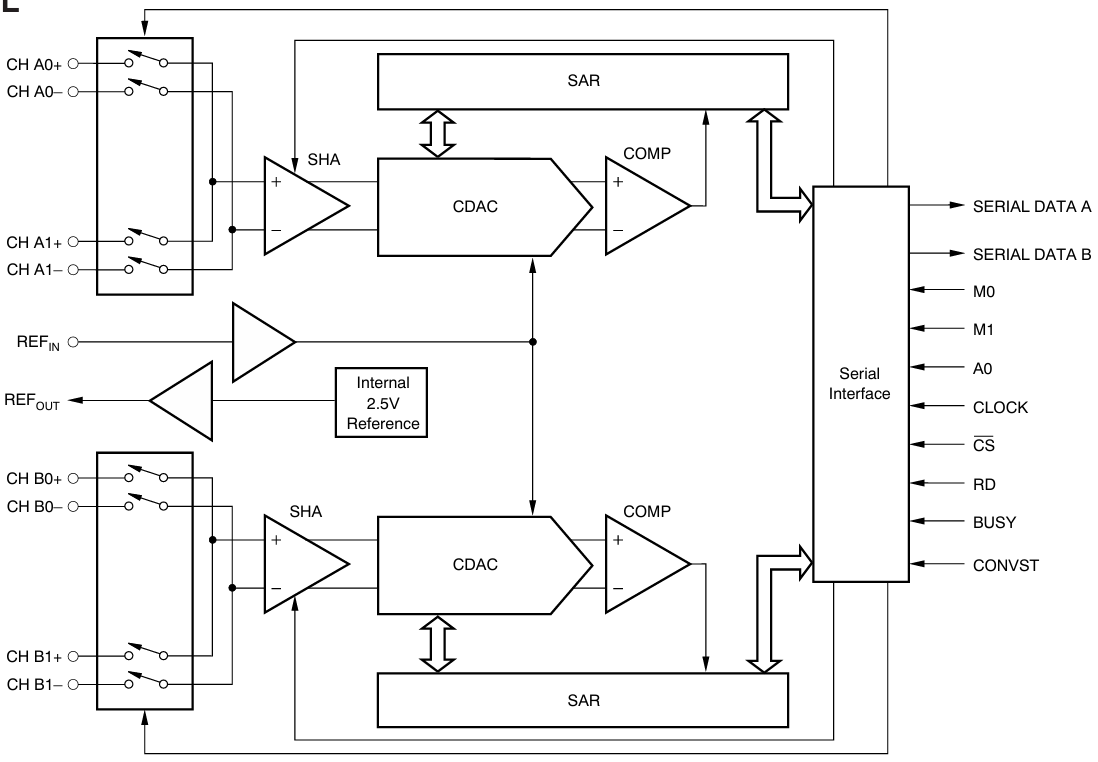

ADS8361 是一款高速、低功耗的雙通道 16 位模數轉換器 (A/D 轉換器)，輸入通道均為全差分輸入，典型共模抑制比為 80dB。ADS8361包含了一個雙路 4μs 逐次逼近型 A/D 轉換器、兩個差分采樣保持放大器、一個帶有 REFIN 和 REFOUT 引腳的內部 +2.5V 基準電壓源以及一個高速串行接口。ADS8361 需要外部時鐘。為了達到 500kSPS 的最大吞吐量，主時鐘頻率必須設置為 10MHz。每次 16 位轉換至少需要 20 個時鐘周期。功能框圖如下：

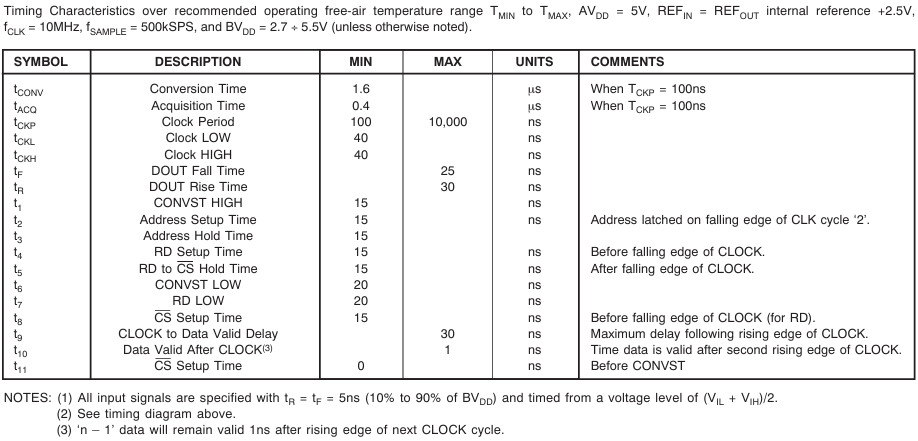

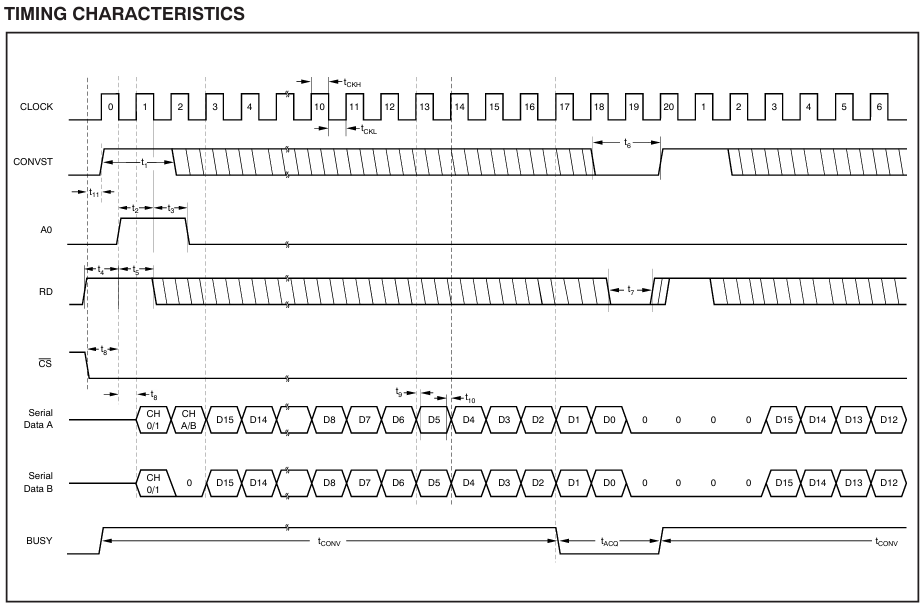

時序特性如下：

ADS8361 具有四個模擬輸入，分為兩個通道（A 和 B）。通道選擇由 M0、M1和 A0控制。每個通道有兩個輸入端（A0、A1 和 B0、B1），它們同時進行采樣和轉換，從而保留兩個模擬輸入端信號的相對相位信息。所有轉換均通過將 CONVST 引腳拉高至少 15ns 來在 ADS8361 上啟動。CONVST 拉高會使兩個采樣保持放大器同時進入保持狀態，并在兩個通道上啟動轉換過程。RD 引腳可以連接到 CONVST 以簡化操作。根據 M0、M1 和 A0 引腳的狀態，ADS8361 將 (a) 工作在雙通道或四通道模式，并且 (b) 同時在串行 A 和串行 B 輸出端口輸出數據，或者僅通過串行 A 輸出端口傳輸兩個通道的數據。

ADS8361 通過地址引腳 M0、M1和 A0配置為四種不同的工作模式，而M0則用于選擇雙通道或四通道工作模式。
在雙通道工作模式下，A0 用于選擇通道 0 和通道 1；
在四通道工作模式下，A0 引腳將被忽略，通道會在每次轉換后自動切換。

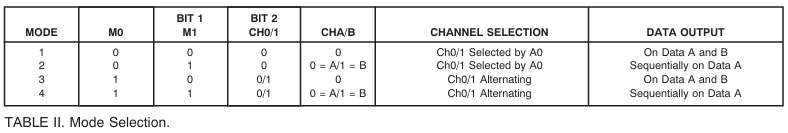

M1用于選擇串行數據是同時通過串行 A 數據輸出和串行 B 數據輸出傳輸，還是兩個通道都通過串行 A 端口輸出數據。模式選擇如下：

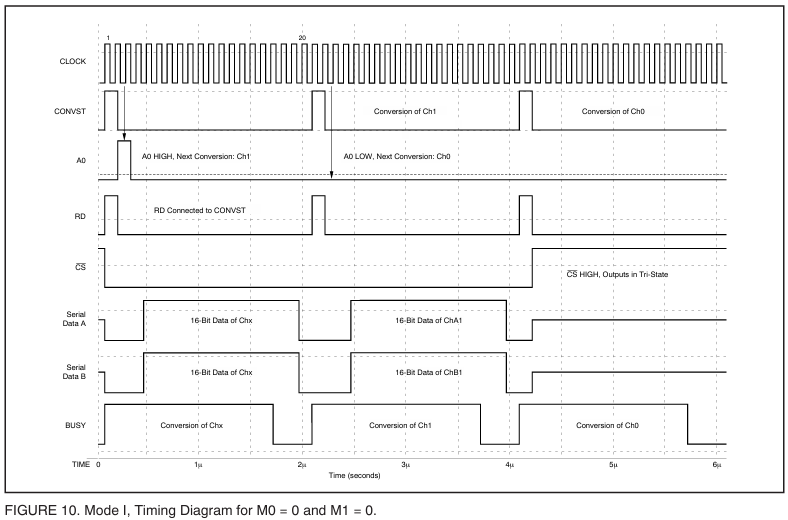

模式 I (M0 = 0, M1 = 0)
當 M0 和 M1均設置為0時，ADS8361 將以雙通道模式運行（必須使用 A0 引腳在通道 A 和 B 之間切換）。通過將 CONVST 置高至少 15ns 來啟動轉換。非常重要的一點是，CONVST 必須在外部時鐘下降沿之前至少 10ns 或在下降沿之后至少 5ns 置高。如果在此時間范圍內將 CONVST 置高，則無法確定 ADS8361 何時啟動轉換。執行一次轉換需要 20 個時鐘周期。CONVST 置高后，ADS8361 將立即從采樣模式切換到保持模式，該切換與外部時鐘異步。 BUSY 輸出隨后將變?yōu)楦唠娖?，并在整個轉換周期內保持高電平。在外部時鐘第一個周期的下降沿，ADS8361 根據 A0的狀態（高電平 = 通道 1，低電平 = 通道 0）鎖存下一個轉換周期的地址。該地址必須在外部時鐘第一個周期的下降沿之前 15ns 選擇，并在時鐘沿之后保持 15ns。為了獲得最大吞吐量，CONVST 和 RD 引腳應連接在一起。必須將 CS 拉低才能使能 CONVST 和 RD 輸入。數據在每個轉換的 20 個時鐘周期的下降沿都有效。數據的第一位是通道 0 或 1 的狀態標志，第二位是通道 A 或 B 的第二個狀態標志。在模式 I 中，第一位和第二位均為 0。后續數據將按最高有效位 (MSB) 到最低有效位 (LSB) 的順序排列，最后兩位為0。

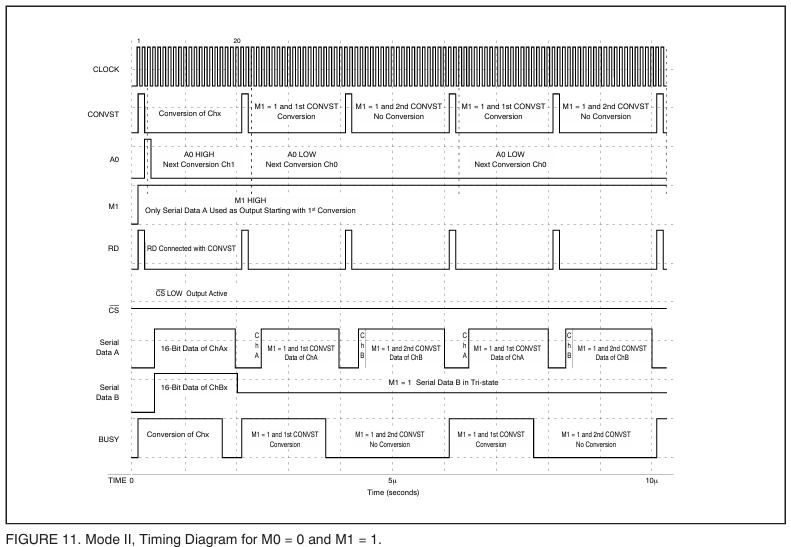

模式 II (M0 = 0, M1 = 1)
當 M1 設置為1時，ADS8361 僅通過串行數據 A 引腳輸出數據。除串行數據 B 輸出在 M1 變?yōu)楦唠娖胶筮M(jìn)行轉換后會變?yōu)槿龖B(tài)（即高阻抗）外，所有其他引腳的功能與模式 I 相同。此模式的另一個區別在于 CONVST 。由于輸出兩個 A/D 轉換器的結果需要 40 個時鐘周期（而不是 M1 = 0 時的 20 個時鐘周期），因此 ADS8361 需要 4μs 才能完成兩個 A/D 轉換器的轉換。

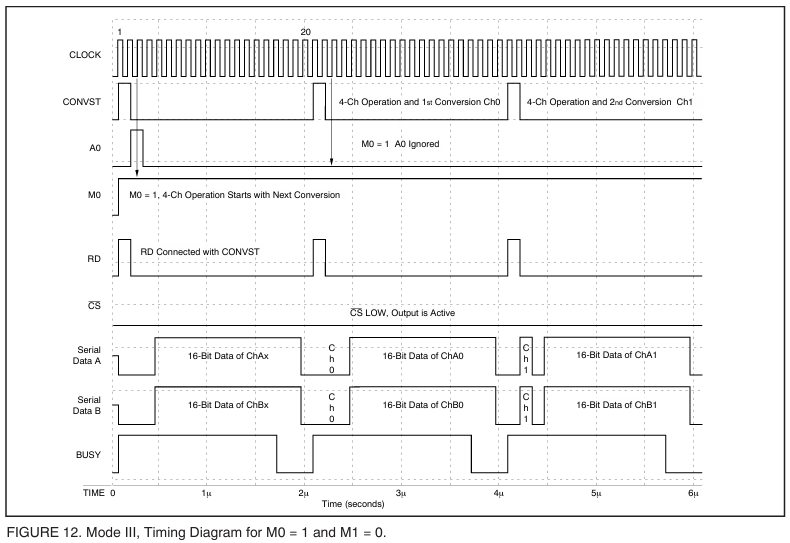

模式 III (M0 = 1, M1 = 0)
當 M0 設置為1時，ADS8361 將依次循環遍歷通道 0 和通道 1（忽略 A0 引腳）。同時，將 M1 設置為0會使串行輸出 A 和 B 都處于有效狀態。

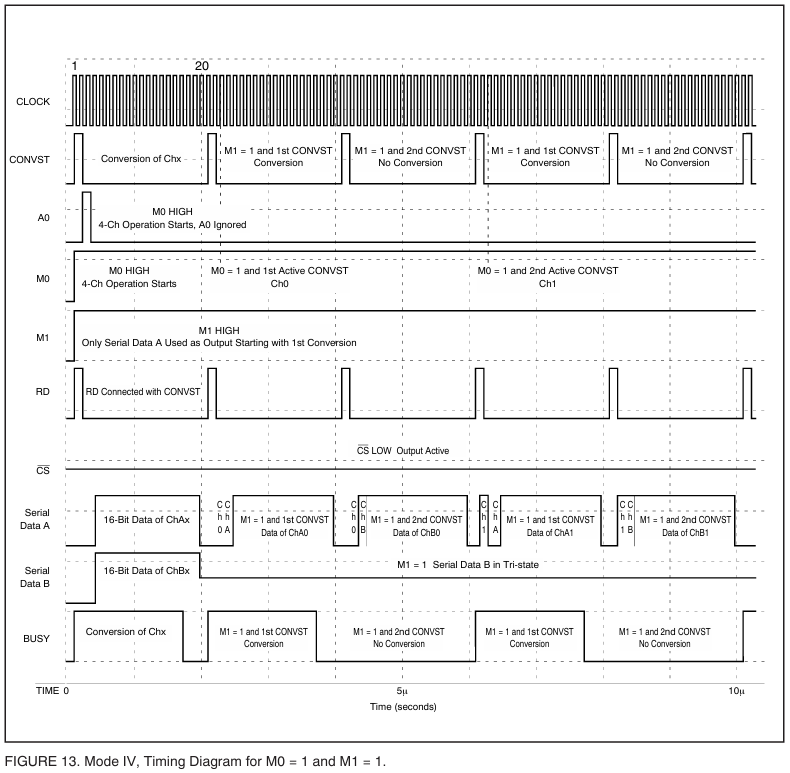

模式 IV (M0 = 1, M1 = 1)
與模式 II 類似，模式 IV 僅使用串行 A 輸出線傳輸數據。在 M1 變?yōu)楦唠娖胶蟮牡谝淮无D(zhuǎn)換之后，串行 B 輸出將進入三態。與模式 II 一樣，當 M1 = 1 時，第二個 CONVST 命令始終被忽略。

最后讀取數據，在所有四個時序圖中，CONVST 和 RD 連接在一起。如果需要，可以將這兩條線分開。串行輸出（A 和 B）上的數據將在 RD 上升沿之后的第三個 SCLK 上升沿之后生效。

注意：
ADS8361 的 CONVST（啟動轉換）信號，和外部時鐘 CLOCK 的相位關系要求非常嚴格，如果在不該切換的時間點去拉高/拉低 CONVST，ADC 可能會不確定到底哪一個時鐘開始轉換。ADS8361 是同步采樣 ADC，有外部 CLOCK和CONVST 啟動信號。但真正開始轉換，不是 CONVST 一來立刻開始。而是ADC 會等到 CLOCK 的某個上升沿才正式開始轉換。

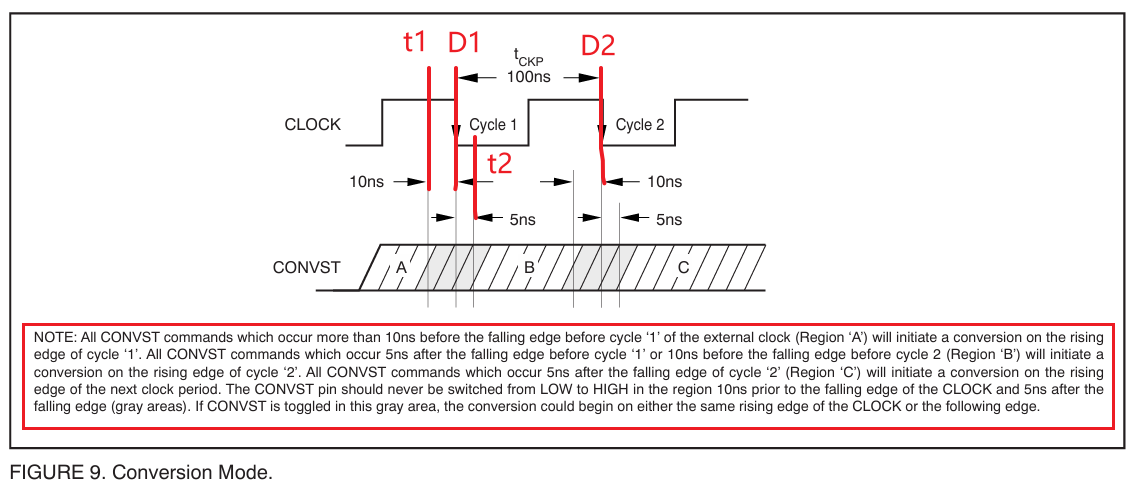

什么時候開始轉換如下圖所示，其核心意思是ADC 內部需要判斷：這個 CONVST 屬于哪個時鐘周期？但如果：CONVST 恰好出現在 CLOCK 邊沿附近，ADC 內部觸發器可能會：有時認為屬于當前周期，有時認為屬于下一周期。于是，轉換開始時間不確定，這就是所謂時序競爭。

如何確定CONVST 屬于哪個時鐘周期，官方手冊把 CLOCK 周期分成了：A區，B區，C區，ADC 在CLOCK 上升沿真正觸發轉換，主要看CONVST。
A區：CONVST 在 cycle1 前一個下降沿之前 10ns以上 到達，那么就在cycle1上升沿開始轉換。即在D1下降沿前的t1以上時間，CONVST到達，那么就在cycle1上升沿開始轉換。
B區：CONVST 出現在cycle1 前下降沿后 5ns到 cycle2 前下降沿前 10ns，那么就在cycle2上升沿開始轉換。即D1下降沿后t2時間到D2下降沿前10ns范圍內，CONVST到達，那么就在cycle2上升沿開始轉換。
C區：CONVST 更晚，即cycle2 下降沿后 5ns，則繼續往后推。

最危險的是灰色區域：官方手冊強調，CONVST 不要在 CLOCK 下降沿附近切換，即t1到t2范圍內。因?yàn)锳DC 內部觸發器建立保持時間不滿足會出現亞穩態，結果：ADC 有時當前周期啟動，有時下一周期啟動，于是采樣時間抖動，這對高速采樣非常致命。

四、輸入信號與數據輸出說明

4.1 輸入信號

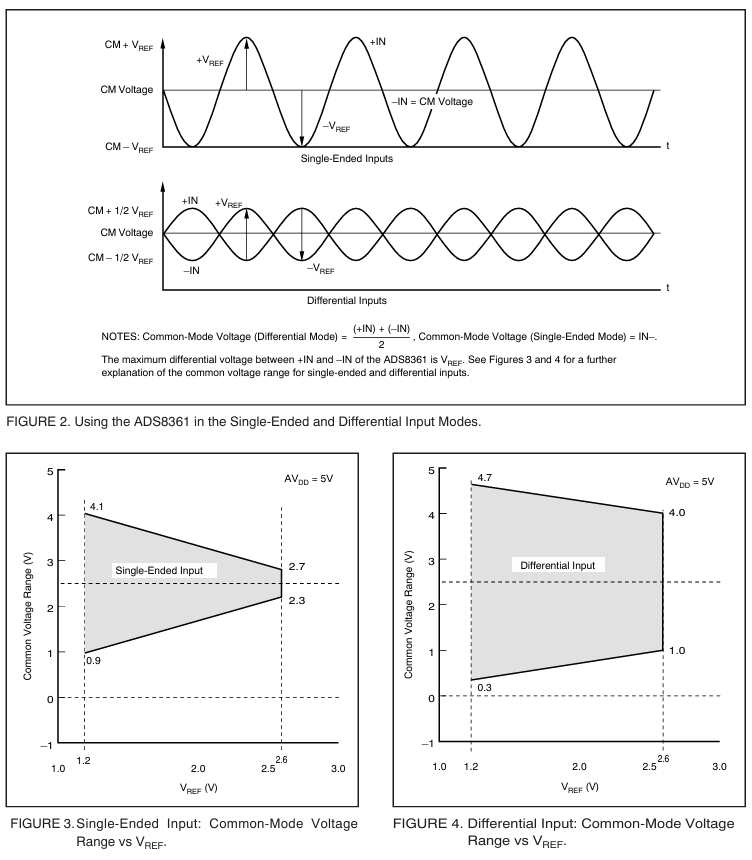

ADS8361 的模擬輸入有兩種常見的驅動方式：單端輸入或差分輸入。
單端輸入時，-IN 輸入保持在共模電壓。+IN 輸入圍繞該共模電壓擺動，峰峰值幅度為（共模電壓 + VREF)）和 （共模電壓 – VREF）。VREF 的值決定了共模電壓的變化范圍。
差分輸入時，輸入幅度為 +IN 和 -IN 輸入之差，即 (+IN) – (-IN)。每個輸入的峰峰值幅度圍繞該共模電壓在 ±1/2 VREF 范圍內變化。然而，由于輸入相位相差 180°，差分電壓的峰峰值幅度為 +VREF 到 -VREF。 VREF 的值還決定了兩個輸入端可能共有的電壓范圍。

ADS8361 的差分輸入可接受內部參考電壓 (2.5V) 附近的雙極性輸入（-VREF 和 +VREF），對應于 0V 至 5V 的輸入范圍（參考電壓為 2.5V）。也可以通過使用包含單個放大器和四個外部電阻的簡單運算放大器電路，將 ADS8361 配置為接受雙極性輸入，傳統的 ±2.5V、±5V 和 ±10V 的輸入范圍。

注意：店鋪售賣的模塊的模擬輸入范圍是基于內部參考電壓 (2.5V)附近的雙極性輸入，即A，B通道輸入0-5V，輸入不了負壓信號。

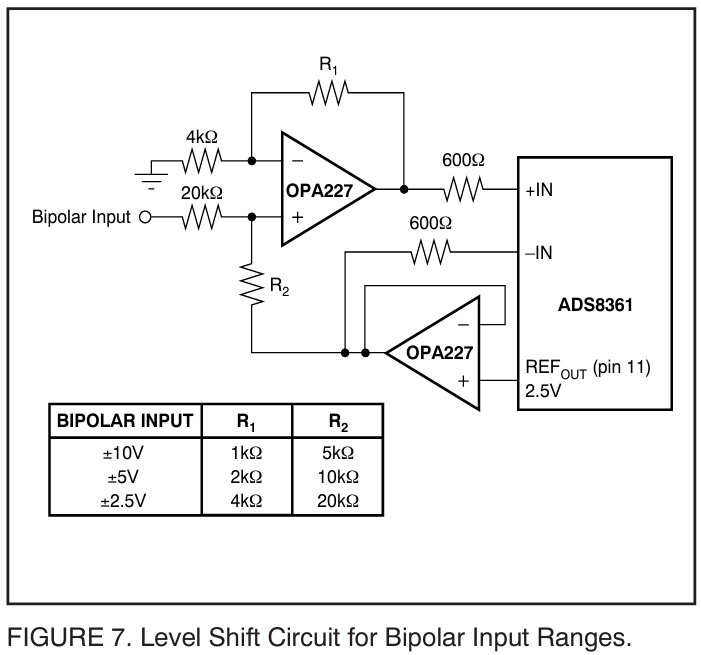

如果想要輸入負壓信號，需要在輸入接口外接運算放大器電路實現，運算放大器電路可參考如下圖：

4.2 數據輸出

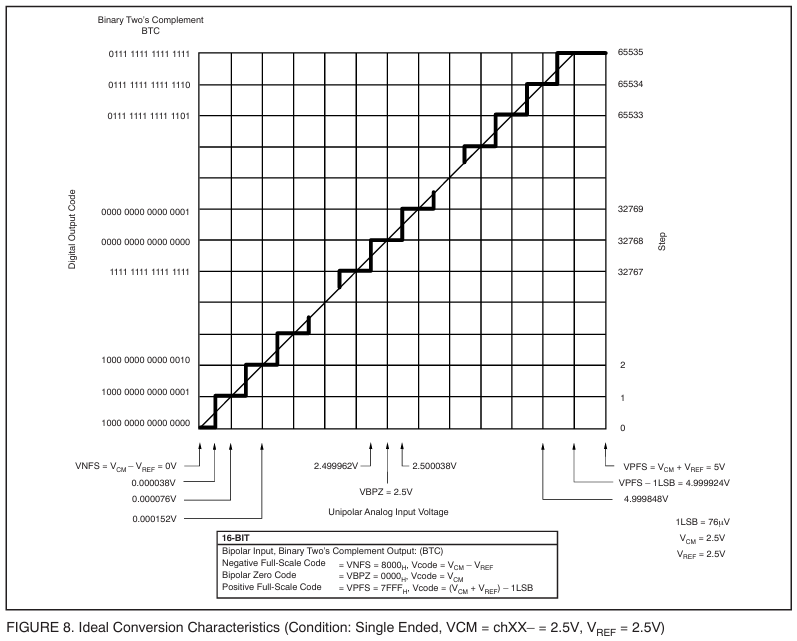

數據的第一位是通道 0 或 1 的狀態標志，第二位是通道 A 或 B 的第二個狀態標志。3-18位為輸出數據，由最高有效位 (MSB) 到最低有效位 (LSB) 的順序排列，19-20位為0。圖8為理想數據換算。

五、STM32F103驅動ADS8361采集信號

準備工作

STM32F103C8T6開發板，ADS8361 16位ADC 模數轉換器，USB轉TTL，導線若干等。

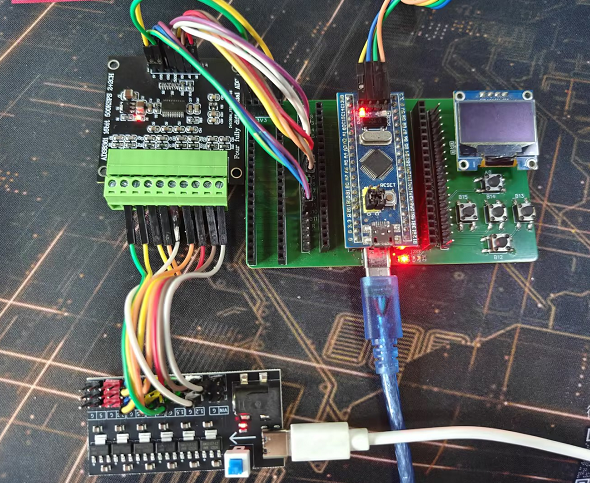

接線說明

代碼示例

ADS8361.c

#include "stm32f10x.h"
#include "ads8361.h"
#include "delay.h"

/**********************************************************************************************************
*	函 數 名: ADS8361_IO_Init
*	功能說明: ADS8361 IO口初始化
*	形    參: 無
*	返 回 值: 無
**********************************************************************************************************/
void ADS8361_IO_Init(void)	   //ADS8361 IO口初始化
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);	 //使能端口時鐘

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽輸出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	CS=1;  //失能芯片 初始化CLOCK為低
  CLOCK=0;
	RD=0;
  CONVST=0;
}

/**********************************************************************************************************
*	函 數 名: ADS8361_Mode_selection
*	功能說明: ADS8361模式選擇
*	形    參: mode
*	返 回 值: 無
**********************************************************************************************************/
void ADS8361_Mode_selection(uint8_t mode)//ADS8361模式選擇
{
	switch(mode)
  {
    case Mode_I:	M0 = 0; M1 = 0;
      break;
		case Mode_II:	M0 = 0; M1 = 1;
      break;
		case Mode_III:M0 = 1; M1 = 0;
      break;
		case Mode_IV:	M0 = 1; M1 = 1;
      break;
    default:
      break;
  }
}

/**********************************************************************************************************
*	函 數 名: ADS8361_Init
*	功能說明: ADS8361初始化引腳并選擇模式
*	形    參: mode
*	返 回 值: 無
**********************************************************************************************************/
void ADS8361_Init(uint8_t mode)	   //ADS8361初始化
{
	ADS8361_IO_Init();
	delay_ms(10);
	ADS8361_Mode_selection(mode);
	delay_ms(10);
}

/**********************************************************************************************************
*	函 數 名: ADS8361_ReadData
*	功能說明: 讀取ADS8361通道AB0或AB1數據(模式I)。不同模式時序請參考ADS8361芯片手冊?。。?*	形    參: A0_Select=0選擇通道A0,B0; A0_Select=1時選擇通道A1,B1
*	返 回 值: 無
**********************************************************************************************************/
void ADS8361_ReadData(uint8_t A0_Select,uint16_t *data)
{
  u8 i = 0;

	CS=0;  	//使能芯片
	CLOCK=1;
	A0=CH_AB0; //選擇下一個轉換周期的通道進行讀取
	RD=1;
	CONVST=1;  // 開始轉換
	CLOCK=0;

	CLOCK=1;
	CLOCK=0;
	CLOCK=1;
	CLOCK=0;// 前兩個脈沖在模式I下并不起作用沒有標志的用途// 所以忽略不讀

	for(i=0;i< 16;i++)  // 讀取16位AD轉換后的值，高位在前，所以每讀一位是左移
	{
		data[2] < <= 1;
		data[3] < <= 1;
		CLOCK=1;
		if(DATA_A){data[2]++;}//讀取A1通道數據,下一個周期才是A0B0
		if(DATA_B){data[3]++;}//讀取B1通道數據
		CLOCK=0;
	}
	CLOCK=1;
	CLOCK=0;
	CLOCK=1;
	CLOCK=0;//補齊一個讀寫時序20位

	while(BUSY);  // 等待轉換周期完成

	RD=0;         // 準備下一次轉換和讀寫
	CONVST=0;     // 準備下一次轉換和讀寫

}


/**********************************************************************************************************
*	函 數 名: ADS8361_Read_ALLData
*	功能說明: 讀取ADS8361所有通道數據(模式I)
*	形    參: data:數據指針
*	返 回 值: 無
**********************************************************************************************************/

void ADS8361_Read_ALLData(uint16_t *data)
{
	u8 i = 0;

	CS=0;  	//使能芯片
	CLOCK=1;
	A0=CH_AB0; //選擇下一個轉換周期的通道進行讀取
	RD=1;
	CONVST=1;  // 開始轉換
	CLOCK=0;

	CLOCK=1;
	CLOCK=0;
	CLOCK=1;
	CLOCK=0;// 前兩個脈沖在模式I下并不起作用沒有標志的用途// 所以忽略不讀

	for(i=0;i< 16;i++)  // 讀取16位AD轉換后的值，高位在前，所以每讀一位是左移
	{
		data[2] < <= 1;
		data[3] < <= 1;
		CLOCK=1;
		if(DATA_A){data[2]++;}//讀取A1通道數據,下一個周期才是A0B0
		if(DATA_B){data[3]++;}//讀取B1通道數據
		CLOCK=0;
	}
	CLOCK=1;
	CLOCK=0;
	CLOCK=1;
	CLOCK=0;//補齊一個讀時序20位

	while(BUSY);  // 等待轉換周期完成

	RD=0;         // 準備下一次轉換和讀寫
	CONVST=0;     // 準備下一次轉換和讀寫

	CLOCK=1;
	A0=CH_AB1; // 選擇通道進行讀取

	RD=1;
	CONVST=1;  // 開始轉換
	CLOCK=0;

	CLOCK=1;
	CLOCK=0;
	CLOCK=1;
	CLOCK=0;// 前兩個脈沖在模式I下并不起作用沒有標志的用途// 所以忽略不讀

	for(i=0;i< 16;i++)  // 讀取16位AD轉換后的值，高位在前，所以每讀一位是左移
	{
		data[0] < <= 1;
		data[1] < <= 1;
		CLOCK=1;
		if(DATA_A){data[0]++;}//讀取A0通道數據
		if(DATA_B){data[1]++;}//讀取B0通道數據
		CLOCK=0;
	}
	CLOCK=1;
	CLOCK=0;
	CLOCK=1;
	CLOCK=0;//補齊一個讀時序20位

	while(BUSY);  // 等待轉換周期完成

	RD=0;         // 準備下一次轉換和讀寫
	CONVST=0;     // 準備下一次轉換和讀寫
}

main.c

#include "sys.h"
#include "ads8361.h"
#include "delay.h"
#include "usart.h"

int main(void)
{
	uint8_t i=0;
	char showLcd[30];
	char infoBackPC[64];
	uint16_t value[4];

	SystemInit();
	delay_init();	     //延時初始化
	usart_Init(115200);   //串口初始化
	delay_ms(100);

	ADS8361_Init(Mode_I);
	usart_SendString("ADS8361rn");

	while(1)
	{
		ADS8361_Read_ALLData(value);//讀取數據

		for(i = 0; i < 2; i++)//發送
		{
			sprintf(infoBackPC, "A%d=%05dmV  B%d=%05dmVrn",i,(int16_t)(value[i*2])*ADS8361_LSB,i,(int16_t)(value[i*2+1])*ADS8361_LSB);
			usart_SendString(infoBackPC);
		}

		usart_SendString("rn");

		delay_ms(100);
	}
}

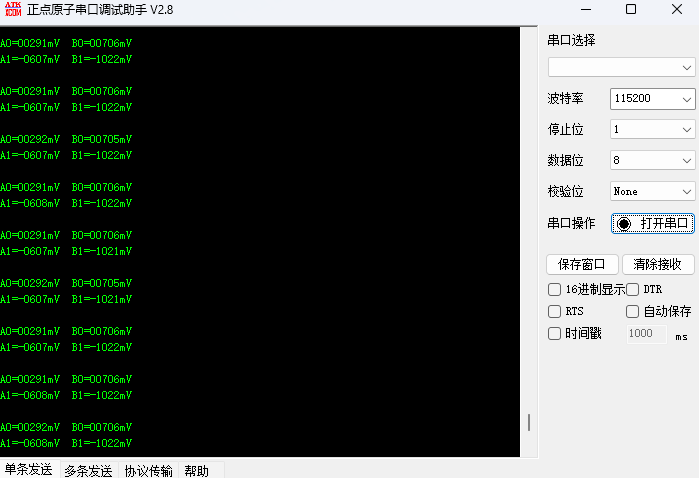

效果展示

輸入信號（V）： A0+：1.49，A0-：1.197； B0+：2.515，B0-：1.807
A1+：1.197，A1-：1.807； B1+：1.49，B1-：2.515
注意：輸入浮空時，電壓不為0。

六、注意事項與常見問題

注意事項：
(1)模塊為低功耗模塊，建議供電電源不超過5.25V。
(2)由于模塊是高精度器件，為了避免不必要的干擾，建議使用線性電源供電。
(3)輸入輸出信號線建議盡量短，過長容易引入噪聲信號。接觸不良或劣質的線材可能導致信號衰減或者噪聲過大。
(4)配送的代碼僅為本店配套主控板使用，程序注釋完整，不講解程序，寶貝詳情展示以外的功能需要自行開發。
(5)如需簡單測試模塊功能，建議搭配本店控制板使用，正確接線后給控制板供電即可實現信號采集顯示。

常見問題
Q：模塊可輸入負電壓嗎?
A：不可以，輸入口電壓必須大于0V，電壓范圍為0到5V，差模電壓范圍不超過士VREF(±2.5V)，即(IN+) - (IN-)要在±2.5V以內。

Q：模塊輸出電壓與ADC值的對應關系是什么?
A：0 - 32767對應0V - 2.5V；32768 - 65535對應-2.5V - 0V。即十六進制0 - 7FFF對應0V - 2.5V；8000 - FFFF對應-2.5V - 0V，ADS8361的ADC最高位為符號位。

Q：每個通道是否獨立具有500kSPS數據更新率?
A：ADS8361的最大總吞吐量為500kSPS。每個通道的吞吐量取決于讀取選擇的通道數。如果僅選擇一個通道，則通道的吞吐量等于 500kSPS，如果選擇了四個通道，則等于每個通道125kSPS，依此類推。

Q：提供的程序支持500kSPS的數據更新率嗎?
A：提供的程序?yàn)檐浖MSPI通訊，所以無法達到最大速度；默認程序只做模塊功能驗證，以便快速測試模塊好壞。如需進行性能驗證，請參考芯片手冊自行編程或更換高速MCU或FPGA實現高速采集。

Q：比如給一個電壓：2.1234V的一個電壓讓模塊去一直采集，它的結果是怎樣的？數值會跳動嗎？
A：數據肯定是有跳動的，這個不是單一條件決定的，電源紋波噪聲，線材過長等因素都會對其造成影響。

Q：模塊正常驅動后，沒有接電壓的管腳顯示也有電壓，正常嗎?
A：模塊默認程序是4通道一直采集的，在沒有接入電壓的時候也會采集到管腳上的浮空電壓，可將管腳直接接地，即為0電壓。
