近幾年國產化替代的需求越來越明確，尤其在一些對溫度、供應鏈安全要求嚴苛的場景里，用國內芯片逐步替換進口器件已經是很多項目的硬性要求。最近在一個項目中，我們需要找一顆可以原位替換 Xilinx XC7VX690T的FPGA，最終選用了上海宸嶼電子的CYF7VX690T。從前期選型、硬件替換到軟件移植，整個過程走了一遍，下面把關鍵參數對比和實際使用經驗記錄下來，給有類似需求的朋友一個參考。

替代可行性：為什么它可以平替 XC7VX690T

選型時最核心的訴求是 PCB不動、設計不大改、性能不縮水，同時最好能在溫度范圍上有一點裕量。

CYF7VX690T在以下幾個維度上做到了與XC7VX690T的直接對標：

引腳完全兼容：提供 FFG1927、FFG1157、FFG1761封裝，與Xilinx對應封裝Pin-to-Pin一致。我們項目用的是FFG1761，BOM直接替換，PCB沒有任何改動，上電后電壓域和上電時序都不需要調整。

邏輯資源與 DSP完全等效：433,200個LUT、3,600個DSP Slice、Block RAM容量52,920 Kb，和XC7VX690T典型值持平。我們的設計中用到了大量對稱濾波和數字下變頻，DSP數量和資源完全沒打折扣。

收發器能力一致：80對GTH收發器，最高支持13.1 Gb/s線速率，用于背板互連和光模塊接口，眼圖測試結果與之前使用Xilinx器件時處于同一水平。

安全特性無妥協：同樣支持 AES-256比特流加密、HMAC/SHA-256身份驗證和SEU檢測校正，這一點在安全通信和金融類產品里很關鍵。

溫度范圍還有驚喜：這一點后面會單獨展開，J級軍溫器件直接把結溫區間拉到了-55℃～+125℃，比原來用的工業級XC7VX690T低溫下限再低15℃，高溫上限再提25℃。

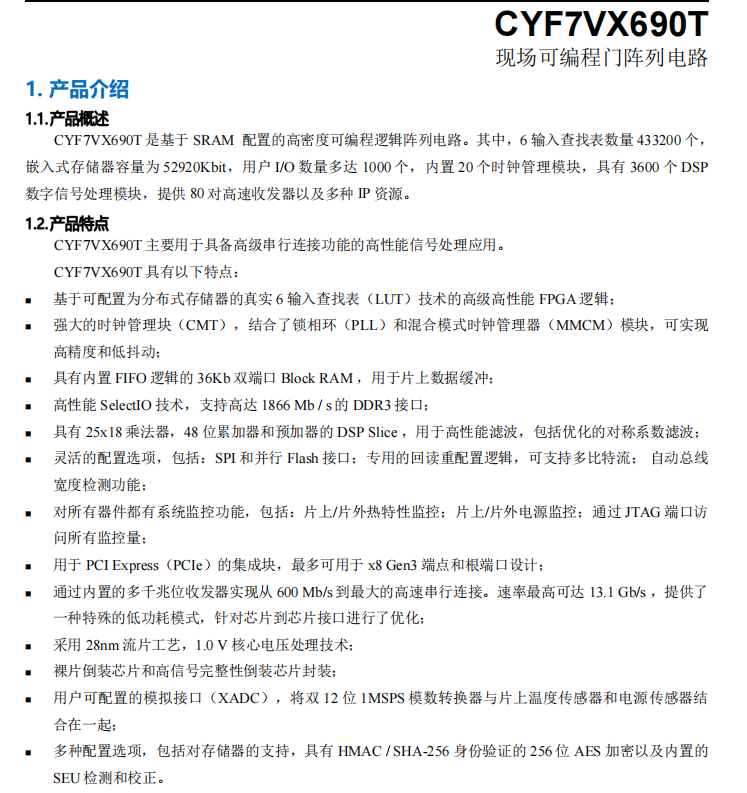

選型對比做一個直觀的表格：

從替換角度看，硬件層面可以說是零成本切換。

寬溫區到底能帶來什么

這顆芯片最讓我意外的地方是 J級型號的工作結溫直接拉到-55℃～+125℃。之前項目里用的工業級XC7VX690T，標稱-40℃～+100℃，在東北冬季極寒測試時偶爾會出現上電后配置失敗，我們不得不給設備加了加熱膜。換用CYF7VX690T后，我們專門做了-55℃ 冷啟動實驗和+125℃ 高溫老化測試，沒有復現低溫配置失敗的問題，也沒有出現高溫下的閂鎖或時序異常。

這個溫度范圍的實用價值在幾個場景里特別明顯：

• 石油井下工具：溫度梯度大約每 100米升高3℃，6000米深井環境溫度接近180℃ 肯定是扛不住的，但一般中深井3000-4000米級別，原來工業級芯片需要降額使用，現在可以用J級直接覆蓋到大約6000米深度作業而不用額外降額，簡化了熱設計和認證流程。
• 極地科考、高原無人區設備：-55℃ 的低溫適應能力省掉了加熱器和保溫層的部分設計，也降低了功耗和結構復雜度。
• 機載吊艙與火箭測控：短時高溫沖擊和寬溫循環的耐受能力比原來強了一個檔次，可靠性壓力小很多。

從工程師的視角看，寬溫區不是紙面參數，它意味著設計裕量大、異常處理代碼可以少寫，產品在極端氣候下的返修率和維護成本會實質性地降低。

適用場景梳理

實際用下來，結合芯片資源，我認為 CYF7VX690T比較適合下面幾類需要國產化替代且對溫度有較高要求的系統：

國防與航空航天：導彈飛控、衛星載荷、雷達信號處理等，對溫度、抗輻照和供應鏈安全都有最高要求。

工業控制與電力：變電站自動化、高鐵牽引控制、石油鉆井工具等，長期高溫、振動、灰塵環境運行。

通信基礎設施：5G RU/DU、微波回傳、PON OLT等需要大量GTH和DSP處理CPRI/eCPRI協議的場景，80個收發器和PCIe Gen3集成塊可以在單芯片內完成基帶與接口橋接。

數據中心與加速計算：金融高頻交易、視頻轉碼、基因比對等需要大規模并行計算，3,600個DSP Slice配合分布式RAM可實現定點卷積或浮點加速，延遲和功耗相對GPU方案更有優勢。

如果你做的項目剛好在以上幾個賽道，這顆芯片可以直接進入選型清單。

以上就是我在實際項目中使用 CYF7VX690T替代XC7VX690T的記錄，希望對正在做國產化選型的朋友有所幫助。如果有用過這顆料的朋友，也歡迎在評論區交流使用心得。
