大家好，我是原廠硬件工程師，長期跟進 CK6865L 藍牙芯片在白噪音睡眠儀、安撫玩具類項目的硬件方案評審與量產調試。常規標準版 CK6865L 自帶內置固定白噪音音源，但很多客戶做中高端背景音睡眠儀時，需要自定義雨滴、蟲鳴、溪流、鳥鳴等上百種專屬助眠音效，這就需要通過外掛 SPI FLASH****擴展音源存儲空間。本文從外掛 FLASH 外圍電路設計、PCB Layout 布線要點入手，結合量產睡眠儀案例講解 CK6865L 硬件參數、產品優勢、選型對比，全部依托實板調試經驗，供硬件同行方案參考。

一、**CK6865L 外掛 SPI FLASH 硬件電路設計（睡眠儀專用）

本方案采用標準 SPI 串行 FLASH 作為外部音源存儲介質，CK6865L 預留硬件 SPI 主控接口，硬件直連 FLASH，無需額外 MCU 轉接，整體電路分為電源回路、SPI 通信回路、配置引腳三部分。

1. 電源供電與濾波電路FLASH 與 CK6865L 共用 3.3V 系統供電，VCC 引腳就近并聯 0.1μF 貼片陶瓷電容，電源輸入端增加 RC 濾波，抑制上電瞬時浪涌電流，避免讀取音效時出現卡頓、破音；睡眠儀整機由 3.7V 鋰電經 LDO 穩壓輸出 3.3V，統一給藍牙芯片與外掛 FLASH 供電。
2. SPI 總線通信電路使用 CK6865L 硬件 SPI_SCK、SPI_SIO、CS 三個引腳直連 SPI FLASH 對應時鐘、數據、片選引腳，總線無需串聯限流電阻；如需抗干擾，可在 CS 片選引腳串聯 100Ω 小阻值電阻，提升長走線環境下通信穩定性。芯片出廠固件已集成 SPI FLASH 驅動， 硬件接好 FLASH 即可識別內部存儲的雨滴、蟲鳴、鳥鳴音效，不用編寫驅動程序 。
3. 模式配置引腳電路通過芯片 IO 口上下拉電阻配置啟動邏輯：上電默認優先讀取外掛 FLASH 內自定義背景音，短按按鍵切換內置音源 / 藍牙 A2DP 輸入模式，實現本地 FLASH 音效、芯片自帶音效、手機藍牙音源三種播放模式自由切換，適配多功能睡眠儀產品需求。
4. 輔助按鍵與功放輸出電路按鍵引腳直接掛接 CK6865L 通用 IO，切換不同 FLASH 存儲分區，分別調取雨滴聲、蟲鳴聲、鳥鳴聲；芯片 DAC 輸出接入 D 類小功放，后端驅動喇叭播放助眠音頻，原理圖預留分壓電阻控制最大輸出音量，適配助眠產品低響度設計。

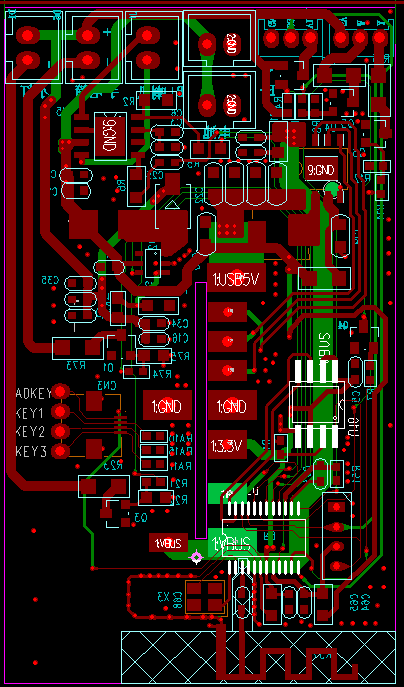

一、外掛FLASH 版本睡眠儀 PCB Layout 布線規范

結合多款量產樣機整改經驗，梳理射頻、數字總線、音頻分區布線關鍵點，規避雜音、讀 FLASH 丟音、藍牙掉線問題：

1. SPI FLASH 總線短距布線SPI 時鐘線、數據線走線盡量縮短，總線遠離 2.4G 藍牙天線區域，防止數字開關噪聲耦合進射頻回路，造成藍牙連接不穩、播放卡頓；FLASH 整顆器件集中布局在芯片周邊 10mm 范圍內。
2. 藍牙天線區域凈空處理2.4G 天線區域底層禁止鋪地、禁止 SPI 總線橫穿，射頻引腳到天線走線做 50Ω 阻抗管控，保證臥室環境藍牙連接穩定性。
3. 數字地與音頻模擬地單點匯接SPI 數字回路地、電源地與音頻輸出模擬地分開布線，在 LDO 接地位置單點相連，避免 FLASH 讀寫瞬間數字噪聲串入音頻線路，出現喇叭電流雜音，保障雨滴、鳥鳴等輕柔背景音播放純凈度。
4. 濾波電容緊鄰器件電源焊盤CK6865L、SPI FLASH 的 VDD 濾波電容緊貼器件引腳擺放，縮短電源回流路徑，降低電源紋波帶來的音頻底噪。

三、CK6865L 芯片產品介紹

CK6865L 是一款支持硬件擴展 SPI FLASH 的雙模免編程藍牙音頻芯片，原生集成 A2DP 藍牙音頻、BLE 透傳、內置白噪音解碼、外置 SPI 存儲驅動。芯片原生設計預留 SPI 硬件接口，專門用于睡眠儀、安撫玩具外接 FLASH 擴展自定義音效，固件底層已經做好 SPI 通信協議適配，硬件只需要搭建標準 FLASH 外圍電路，燒錄好雨滴、蟲鳴、鳥鳴等音頻文件的存儲芯片焊接上電即可正常讀取播放，全程無軟件開發、無固件二次編譯，是可拓展音源的低成本睡眠儀主流主控。

四、CK6865L 詳細硬件參數（外掛 FLASH 方案實測）

1. 藍牙規格 ：經典藍牙 A2DP+BLE 雙模，手機藍牙播放外接音源，BLE 可做電量上報；
2. 供電范圍 ：DC2.0V~3.6V，適配 3.7V 鋰電池 + 3.3V LDO 睡眠儀通用供電；
3. 存儲拓展 ：硬件自帶標準 SPI 主控接口，最高可外掛 128Mbit SPI FLASH，批量存儲雨滴、蟲鳴、海浪、鳥鳴等數十種助眠背景音；
4. 音頻性能 ：內置 DAC 單聲道音頻輸出，兼容 D 類功放驅動 8Ω 小喇叭，優化低頻底噪，適配輕柔助眠音效；
5. 配置邏輯 ：硬件引腳電阻配置模式切換，免 MCU、免程序開發；
6. 射頻參數 ：空曠環境藍牙傳輸距離 10m，滿足室內睡眠儀使用場景；
7. 工作溫度 ：-20℃~+70℃，符合民用消費電子產品溫區標準；
8. 功耗特性 ：低靜態待機功耗，外掛 FLASH 休眠狀態自動進入節電模式，提升整機鋰電池續航。

五、CK6865L 核心優勢（外掛 FLASH 睡眠儀落地視角）

1. 內置 SPI 驅動，外掛 FLASH 零軟件開發出廠固件預裝 SPI FLASH 底層驅動，硬件完成外圍電路、FLASH 焊裝后直接識別自定義音效，不用軟件編寫 SPI 驅動與音頻解碼程序，純硬件團隊即可落地多音源睡眠儀項目。
2. 靈活擴容音源，適配定制化助眠產品內置音源數量有限，外掛 FLASH 可自由擴充雨滴、蟲鳴、鳥鳴、雷雨等各類背景音，輕松實現中高端多音效睡眠儀產品差異化。
3. 無需外掛主控 MCU**，嚴控 BOM 成本**對比通用 SOC 方案，CK6865L 自帶 SPI 硬件控制器，不用額外搭配 MCU 做 FLASH 管理，省去主控、配套晶振等器件，在需要拓展音源的產品里依舊保持低成本優勢。
4. 音頻底層優化，外置音源播放底噪低固件針對外接 FLASH 音頻做濾波優化，讀取本地蟲鳴、雨滴音效無雜波、無爆破音，契合睡眠儀低噪音產品需求。
5. 標準化固化固件，量產一致性優異固定底層協議無自定義代碼 BUG，大批量生產時 FLASH 讀取、藍牙播放性能統一，降低量產不良率。

六、適用落地場景

1. 多音效白噪音睡眠儀（本文案例：雨滴 / 蟲鳴 / 鳥鳴外置 FLASH 存儲方案）
2. 聲光助眠小夜燈、嬰幼兒安撫發聲玩偶
3. 桌面便攜背景音播放器、床頭助眠音箱
4. 智能家居小型藍牙發聲模組、車載簡易助眠發聲配件

補充說明：如果產品需要上千首超大音源、APP 在線下載音效、復雜多級邏輯控制，該方案不適用，建議選用可編程藍牙 SOC 方案。

七、同類型藍牙芯片選型對比（睡眠儀外掛FLASH 維度）

表格

在需要外掛 FLASH 自定義雨滴、鳥鳴、蟲鳴音效，兼顧成本與開發效率****的睡眠儀項目中，CK6865L 硬件直掛 FLASH 的方案綜合性價比突出。

八、原廠技術服務支持

原廠技術團隊針對 CK6865L 外掛 FLASH 睡眠儀項目提供全鏈條技術支持：免費提供外掛 SPI FLASH 參考原理圖、PCB 布線規范、音源燒錄指引、引腳配置清單；前期原理圖審查、天線布局指導，樣品調試中 FLASH 讀取出錯、音頻雜音、藍牙異常等問題排查，量產階段硬件優化建議，協助客戶快速落地多音源助眠產品。

附件說明

[https://zhuanlan.zhihu.com/p/2044748442262665061]

本文配套《CK6865L 官方規格書 + 外掛 SPI FLASH 參考原理圖 PDF + 睡眠儀 PCB 布局手冊》，文檔包含完整電氣參數、FLASH 典型應用電路、音效分區配置說明，需要的工程師可下載用于硬件設計參考。
