應用背景

茶文化一直是中華民族優良的傳統文化，隨著時代發展，喝茶已經不是中老年人的專屬，越來越多年輕人因?yàn)椤皣鸂t煮茶”和“罐罐烤奶”等新中式社交風潮也愛上喝茶，煮茶器這一工具也逐漸成為人們家里或者辦公室必備的電器。面對這個龐大的市場，中微愛芯推出稱重式煮茶器方案，該方案為雙爐設計，加入稱重模塊，可實現更智能煮茶方式，滿足各種客戶的需求。

產品參數

工作電壓：AC220V 50Hz

最大功率：1800W

煮水功率：1500W

消毒功率：600W

雙加熱爐：一個煮水爐，一個消毒爐

工作溫度：-20℃-80℃

操控方式：觸摸按鍵

顯示面板：LED + 數碼管

保護功能：NTC短路開路保護，干燒保護

其他功能：支持缺水自動補水，滿水自動停水，水位顯示

方案特色

該方案采用顯示板和電源板一體設計，電源采用開關電源方案，為芯片提供穩定的5V和12V電壓，主控芯片選用中微愛芯AiP8F3532，采用觸摸按鍵控制，外接LED和數碼管進行顯示，采用三極管和可控硅來控制水泵和發熱絲加熱，采用雙NTC來檢測溫度，實現精確控溫。傳統的煮茶器方案會加入上下水位浮球，來檢測高水位和低水位，實現自動加水，但這種方案在用戶只倒掉一半水的時候是檢測不出來的，只有水位低到最低水位才能檢測出來，中微愛芯的方案加入稱重模塊，可實時讀出壺的重量，從而測出當前水位，實現缺水自動補水，滿水自動停水，還能根據不同的茶葉控制不同的水位，實現針對性的煮水功能。

芯片選型

采用中微愛芯AiP8F3532芯片，AiP8F3532是一款觸摸型8051內核MCU芯片，內置32KB Flash、256B IRAM、1KB XRAM，最多支持20個ADC和29個觸摸按鍵，搭配中微愛芯觸摸庫，可通過CS 10V靜態、6V動態、EFT 4000V等可靠性測試。可根據需求，改用AiP8F3516芯片，空間降為16KB，但成本也會降低，適合功能需求少的項目。

程序框圖

煮茶器實物圖

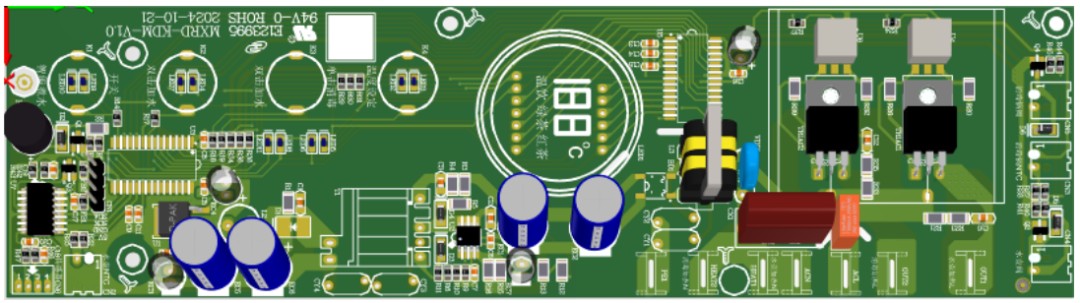

煮茶器PCB

芯片資源

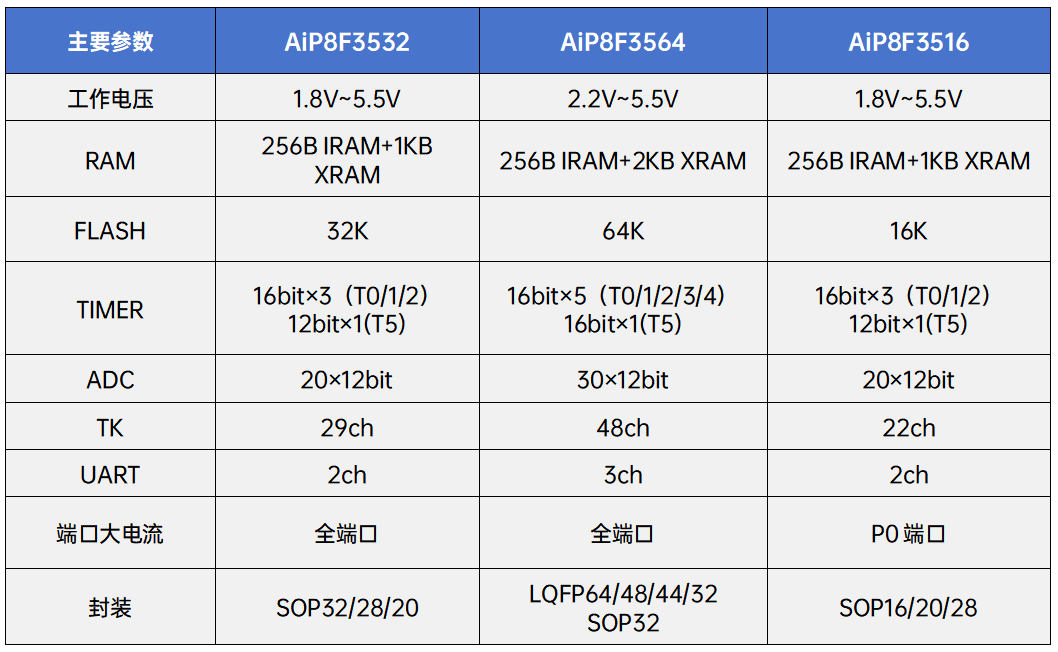

中微愛芯AiP8F35XX電路均可用于該方案，具體參數如下表所示：

結語

該煮茶器方案靈活可靠，芯片選型選擇多樣，可根據客戶需求靈活變更，滿足不同需求，力求助力客戶縮短研發周期，幫助客戶產品快速上線，實現雙贏。

如需了解更多產品資訊，請聯系中微愛芯授權代理商或銷售工程師。
