Onsemi NCP361/NCV361：USB正過壓保護控制器的卓越之選

在電子設備的設計中，保護電路免受過壓、過流等異常情況的影響至關重要。Onsemi的NCP361和NCV361 USB正過壓保護控制器，以其出色的性能和豐富的功能，為電子工程師提供了可靠的解決方案。本文將深入介紹這兩款控制器的特點、功能及應用，幫助工程師更好地了解和使用它們。

文件下載：NCP361-D.PDF

產品概述

NCP361和NCV361能夠在檢測到輸入的VBUS工作條件異常時，斷開輸出端的系統連接，為系統提供高達+20V的正過壓保護。其集成的PMOS FET無需外部設備，有效降低了系統成本和應用板的PCB面積。

關鍵特性

1. 過壓保護

該控制器具備高達20V的過壓保護能力，內置的過壓鎖定（OVLO）電路可在輸入電壓超過OVLO閾值（5.675V）時，瞬間斷開輸出與輸入的連接，保護后端系統免受過高電壓的損害。同時，OVLO電路具有100mV的遲滯，可提供對瞬態條件的抗干擾能力。

2. 欠壓鎖定

內置的欠壓鎖定（UVLO）電路確保在任何條件下系統都能正常運行。在輸入電壓正向上升期間，輸出保持與輸入斷開，直到輸入電壓高于標稱3.0V。FLAG輸出在輸入電壓未達到UVLO閾值時被拉低，且該電路具有70mV的遲滯，可提供對瞬態條件的抗噪能力。

3. 過流保護

NCP361集成了過流保護功能，可防止系統或電池過載或出現故障。電流限制閾值內部設定為750mA，可通過金屬微調在150mA至750mA之間更改。當充電電流超過電流限制時，內部PMOS FET會自動關閉（5s），同時Flag引腳變?yōu)榈碗娖?，允許微控制器計數故障事件并通過EN引腳關閉PMOS。

4. 故障指示

提供負向FLAG輸出，當出現電壓、電流或過溫故障時，該輸出可提醒系統。FLAG引腳為開漏輸出，需要外接上拉電阻至VCC。

5. 使能控制

EN引腳用于控制設備的正常運行。將EN引腳拉低或連接到地可使能設備，高電平則會斷開OUT引腳與IN引腳的連接，但不會覆蓋OVLO或UVLO故障。

6. ESD保護

該設備的輸入引腳在旁路1F或更大電容時具有15kV的空氣ESD保護，符合IEC61000 - 4 - 2（4級）標準，接觸模式下為8kV，空氣模式下為15kV。

電氣特性

在不同的工作條件下，NCP361和NCV361展現出穩定的電氣性能。例如，輸入電壓范圍為1.2V至20V，欠壓鎖定閾值為2.85V，過壓鎖定閾值在Vin上升到OVLO閾值時為5.43V至5.9V等。具體的電氣參數可參考數據表中的詳細信息。

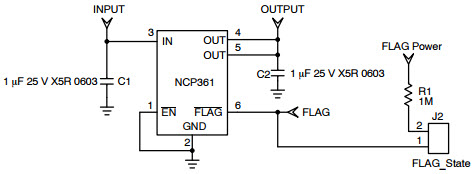

典型應用

1. USB設備

在USB設備中，NCP361和NCV361可保護設備免受VBUS上的過壓和過流影響，確保設備的穩定運行。

2. 移動電話

為移動電話的充電電路提供保護，防止過壓和過流對電池和內部電路造成損害。

3. 周邊設備和個人數字應用

如MP3播放器、機頂盒等設備，都可以使用該控制器來提高設備的可靠性和安全性。

PCB設計建議

由于NCP361集成了500mA額定的PMOS FET，為了確保芯片能夠有效地散熱，需要遵循一定的PCB設計規則。UDFN PAD1必須連接到接地平面，以增加必要時的熱傳遞。通過增加PCB面積，可以降低封裝的熱阻 (R_{theta JA})，從而允許更高的充電電流為電池充電。

訂購信息

NCP361和NCV361提供了不同的封裝選項，如UDFN6（2x2mm）和TSOP - 5（3x3mm），并以3000個/卷帶和卷軸的形式供貨。其中，NCV前綴適用于汽車和其他需要獨特場地和控制變更要求的應用，且符合AEC - Q100標準并具備PPAP能力。

總結

Onsemi的NCP361和NCV361 USB正過壓保護控制器以其全面的保護功能、集成的PMOS FET和良好的電氣性能，為電子工程師在設計USB相關設備時提供了可靠的選擇。在實際應用中，工程師需要根據具體的設計需求，合理選擇封裝和參數，并遵循PCB設計建議，以確保設備的穩定性和可靠性。你在使用類似的保護控制器時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
