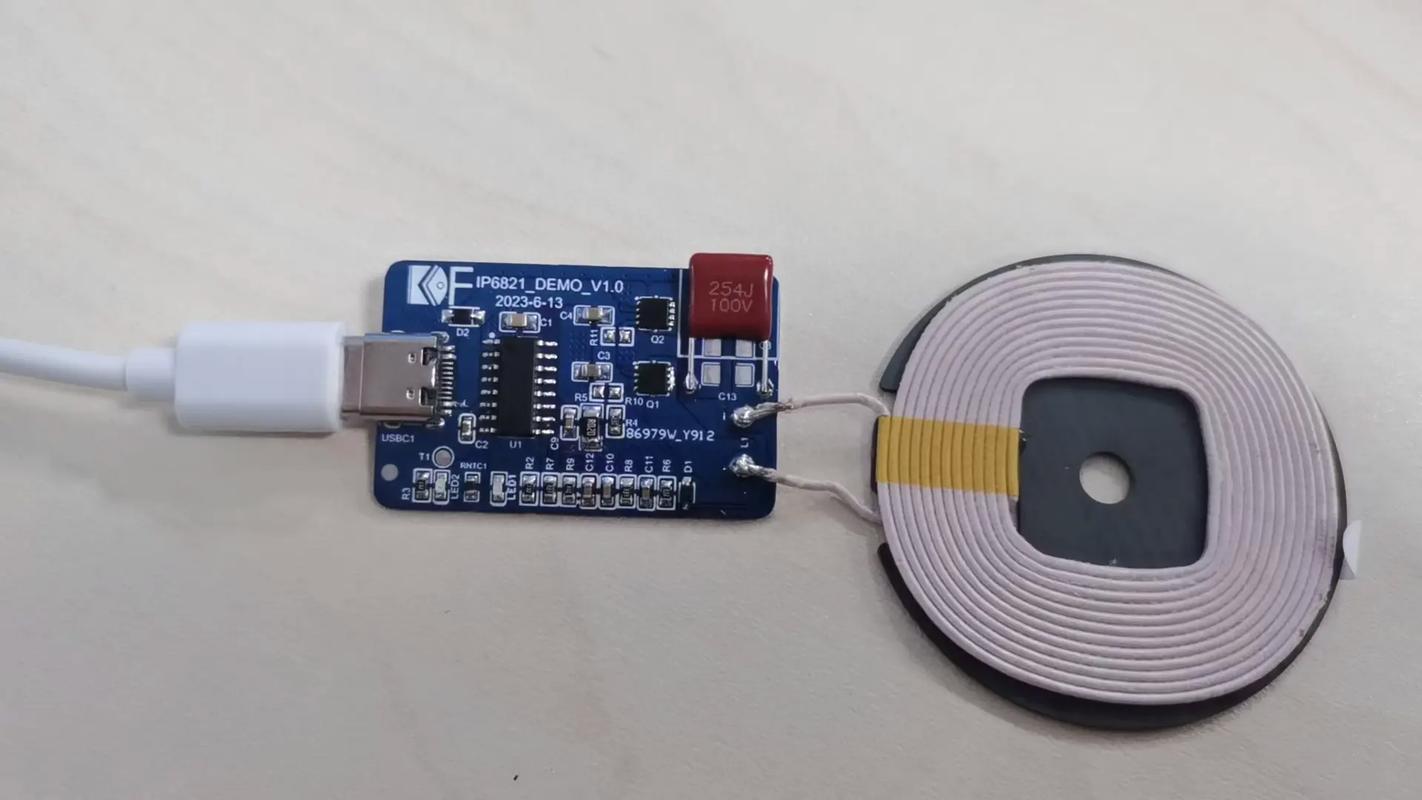

英集芯IP6821是一款應用于智能手機、TWS耳機、智能手表等無線充電方案的無線充電發射控制SOC芯片。符合WPC Qi標準，內置ASK 硬件解調，無需外圍解調電路；支持BPP+EPP+PPDE。支持5W至15W無線充電功率輸出，工作電壓范圍4V至20V，芯片自帶PD3.0受電協議，通過DP/DM引腳主動向適配器申請。集成2P2N H 橋預驅動，僅外接4顆N+P全橋MOS即可組成功率回路，BOM精簡、成本低。采用SOP16封裝，體積小巧，緊湊設計便于小型化設備集成。

一、一芯多能：高度集成的設計哲學
IP6821是一款高集成度、符合WPC Qi標準的無線充電發射控制SOC芯片，其核心設計理念是將無線充電所需的關鍵功能模塊高度集成于單一芯片之中，使其成為名副其實的“無線充電系統大腦”。芯片內部集成了2P2N H橋驅動模塊、ASK通訊解調模塊、適配器快充Sink協議、MTP ROM等必要的無線充電資源。這種SOC級別的設計，將高精度電源管理、無線充電發送控制、高效率DC/DC變換器以及EEPROM存儲器等核心功能模塊打包融合。
采用SOP16封裝，PIN腳功能排布針對無線充電應用進行了優化，非常便于方案PCB繪制。高集成度設計不僅大幅減少了外部元件的使用數量，更將BOM成本降低了約30%。對于制造商而言，這意味著更快的研發周期和更有競爭力的產品定價能力。

二、15W高效快充：充電效率的顯著提升
在充電性能方面，IP6821支持5W至15W的寬功率范圍輸出，工作電壓覆蓋4V至20V，適配市電轉換電源、移動電源等多種供電環境。這一功率層級已接近部分有線快充方案的實際體驗，實證數據顯示，采用IP6821方案的無線充電器可在30分鐘內為智能手機充入約50%的電量，充電速度較傳統方案提升達300%。
能效表現是衡量無線充電芯片的核心指標。IP6821采用了英集芯專利的諧振拓?fù)浣Y(jié)構，在10W負載下轉換效率高達85%，優于市場上眾多同類產品。這一數據意味著僅有15%的能量在傳輸過程中損耗，相當于每充100度電只浪費15度，較傳統方案的能效提升顯著。待機功耗控制在5mW以內，空載狀態下自動進入休眠模式。這種低功耗設計不僅有助于降低整體能耗，還能延長產品的續航能力。

三、精簡設計與智能溫控：雙重維度提升用戶體驗
在硬件設計方面，IP6821集成了兩個對稱的半橋驅動模塊，用于驅動外置N+PMOS H橋。驅動模塊的死區時間和驅動強度可以軟件配置不同檔位。在EMI電磁兼容測試時，可以通過配置低檔驅動能力改善EMI裕量，從而節省外部RC器件。芯片使用20mΩ采樣電阻對H橋電流進行低側采樣，保障了電流監測的精度。
發熱問題一直是制約無線充電發展的瓶頸。IP6821創新性地采用了三區域溫度監測系統，配合自適應散熱算法，在15W滿功率輸出時能將芯片表面溫度較同類參考方案控制得低10-15℃。同時，芯片內置NTC溫度檢測功能，LED1引腳分時復用實現LED指示燈和NTC檢測功能，NTC檢測引腳可輸出20uA恒流源，外接100k NTC電阻，通過內部ADC檢測電壓實現精準的溫度保護，標準固件中NTC保護閾值設置為60℃。

四、廣泛協議兼容：一芯適配主流設備
兼容性是無線充電芯片競爭力的核心體現。IP6821完全符合WPC Qi標準，支持BPP、PPDE、EPP等多種無線充電協議。它不僅通過了Qi 1.3標準認證，還良好兼容蘋果7.5W定頻調壓快充和三星10W/15W私有協議。其智能識別算法可以自動適配超過100款主流設備，從智能手機到TWS耳機，都能獲得出色的充電體驗。
在快充協議方面，IP6821內置USB PD協議，通過CC1、CC2引腳可向PD適配器申請5V/9V/12V電壓檔位；同時內置DP/DM類的適配器快充協議，通過DP、DM引腳可向適配器申請電壓，靈活適配各類輸入電源。

五、十二重安全守護：嚴苛環境下的可靠保障
無線充電的安全性始終是用戶關心的重要問題。IP6821內置了多達12重電路保護機制。異物檢測（FOD）功能可以在200ms內快速識別并關斷金屬異物介入，其靈敏度可通過固件定制。芯片還支持輸入過壓、欠壓、過流保護、線圈電壓最大振幅限制等功能，支持CBB/NPO/X7R諧振電容，以及輸入電源動態功率管理（DPM），支持5V@500mA適配器供電和PC USB接口供電。
在可靠性方面，IP6821的工作溫度范圍達到-40℃至105℃，通過了2000小時加速老化測試，不良率控制在20ppm以內。高標準的EMC設計確保在各種嚴苛環境下都能穩定運行，為其在工業控制和車載電子等領域的拓展鋪平了道路。

六、靈活定制：滿足多樣化產品需求
芯片支持協議、異物檢測靈敏度、指示燈等功能定制。集成MTP ROM支持固件升級，開發者可通過原廠提供的上位機軟件配置充電指示燈效果、NTC溫度保護閾值等參數。這種靈活的可定制性使得IP6821能夠適應從消費電子到工業應用的多樣化產品需求，為制造商提供了更大的設計自由度。

七、智芯致遠：廣闊的應用版圖
基于其高集成度和出色的性能表現，IP6821的應用場景覆蓋了從個人消費到工業設備的多個領域。
在消費電子領域，IP6821廣泛應用于手機、平板電腦等設備的無線充電底座。蘋果iPhone 15配套的1:1磁吸無線充電模塊便是采用IP6821設計，方案符合Qi標準，兼容iPhone 15的7.5W無線充電，最大支持15W發射功率。在TWS耳機和智能手表等低功耗設備領域，芯片的低功耗特性可提供5W-10W功率的“無感充電”體驗。
在汽車電子領域，IP6821被用于車載無線充電器，寬電壓輸入、高效散熱和多重保護機制使其成為嚴苛環境下穩定工作的高可靠性解決方案。在工業與智能家居領域，IP6821同樣擁有廣闊的應用天地。

八、從市場突圍到品質之選
IP6821在集成度、功率輸出、能效比、溫控精度和協議兼容性等多個維度上都展現出了較主流方案更具競爭力的性能表現。盡管其主打非認證市場，但實際技術指標已接近部分高端認證芯片的水平。憑借85%的轉換效率、15W最大功率、廣泛的協議支持和強大的安全保護機制，IP6821已成為無線充電中高端市場的優選之作，為中高端無線充電設備制造商提供了“中端價格、高端性能”的平衡選擇。
