自組裝單分子層作為空穴選擇層在鈣鈦礦太陽能電池中展現(xiàn)出優(yōu)異的載流子選擇性和低串聯(lián)電阻，是實(shí)現(xiàn)高效器件的重要策略。然而，傳統(tǒng)的旋涂工藝面臨基底平整度要求高、溶液利用率低等瓶頸，難以滿足大規(guī)模工業(yè)生產(chǎn)需求；而具有良好可擴(kuò)展性的浸泡涂覆技術(shù)則長期受限于分子聚集嚴(yán)重、組裝時間長達(dá)數(shù)小時、器件效率偏低等問題。美能鈣鈦礦復(fù)合式MPPT測試儀采用AAA級LED太陽光模擬器作為老化光源，可通過多種方式對電池進(jìn)行控溫并控制電池所處的環(huán)境氛圍，進(jìn)行長期的穩(wěn)定性能測試。

本研究通過分子設(shè)計(jì)與溶劑工程，開發(fā)了一種快速（≤5分鐘）、可擴(kuò)展的浸泡涂覆策略，成功制備出高質(zhì)量SAM，并在小面積、大面積及柔性器件中實(shí)現(xiàn)了優(yōu)異性能。

SAM分子設(shè)計(jì)與優(yōu)化

Millennial Solar

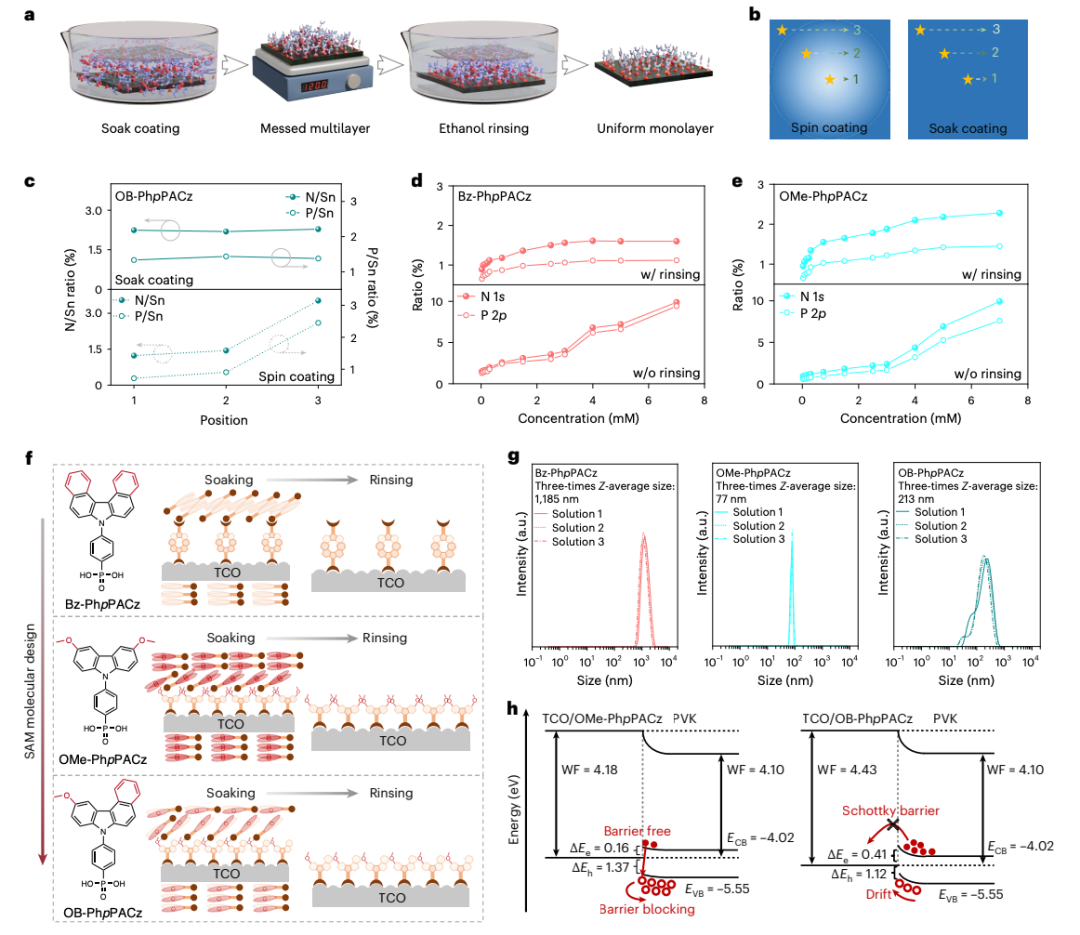

SAM分子設(shè)計(jì)與浸泡涂覆流程

研究團(tuán)隊(duì)設(shè)計(jì)并合成了一系列基于（4-(10-甲氧基-7H-苯并[c]咔唑-7-基)苯基）膦酸的SAM分子，其中一種非對稱結(jié)構(gòu)的分子——OB-PhpPACz，結(jié)合了甲氧基取代基與苯并咔唑骨架，具有較高的偶極矩、良好的分子堆積密度和在乙醇中的優(yōu)異溶解性。

與兩種對照分子（Bz-PhpPACz和OMe-PhpPACz）相比，OB-PhpPACz在動態(tài)光散射測試中表現(xiàn)出更小的Z平均尺寸（213 nm），說明其在溶液中具有更好的分散性，有利于在透明導(dǎo)電氧化物基底上形成均勻致密的SAM層。X射線光電子能譜和原子力顯微鏡分析顯示，浸泡涂覆法制備的SAM在基底上分布更均勻、堆積更致密，表面粗糙度更低。此外，OB-PhpPACz的能級與鈣鈦礦層更為匹配，能夠有效抑制界面非輻射復(fù)合，提升開路電壓和填充因子。

溶劑體系的優(yōu)化

Millennial Solar

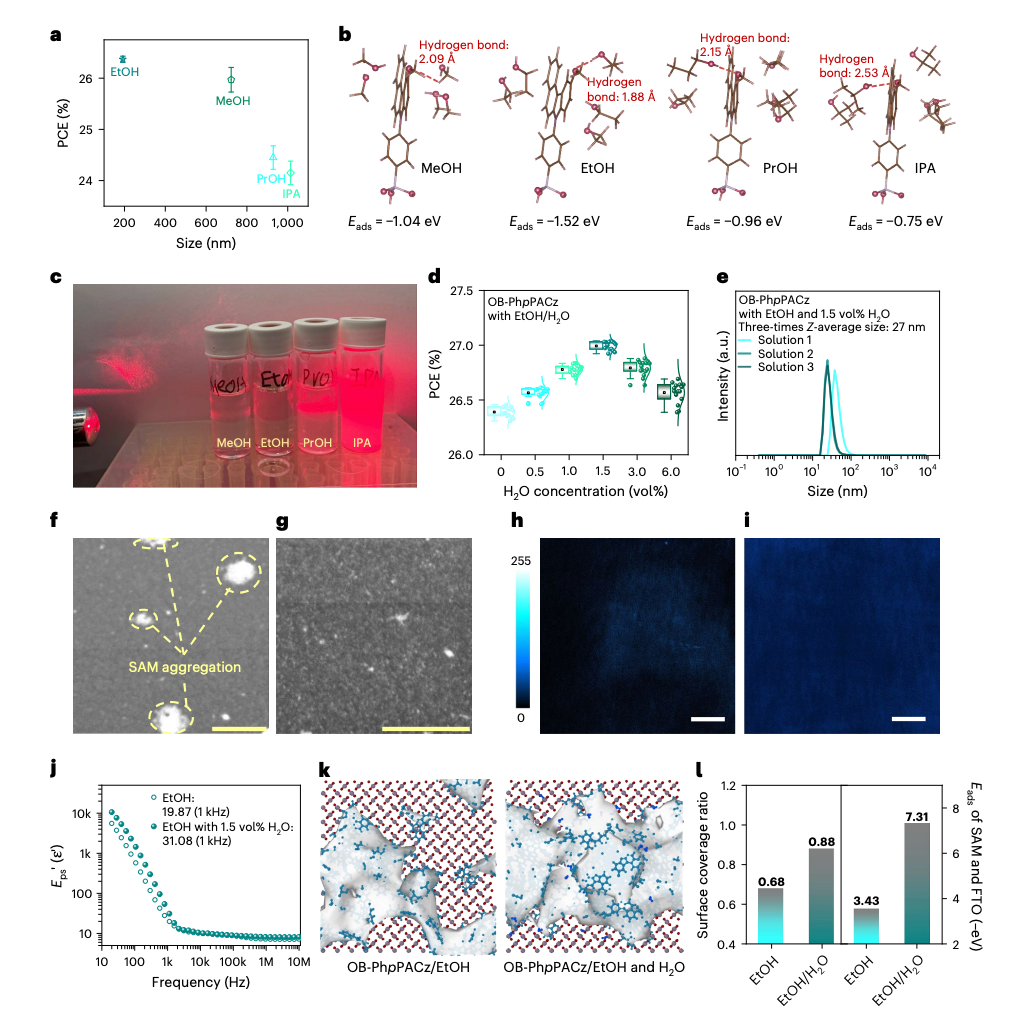

浸泡涂覆的溶劑優(yōu)化

溶劑的選擇對SAM的分散性和器件性能具有重要影響。研究發(fā)現(xiàn)，OB-PhpPACz在乙醇中表現(xiàn)出最佳的分散性和最高的器件效率。理論計(jì)算表明，乙醇與SAM分子頭部基團(tuán)之間形成了強(qiáng)氫鍵（鍵長1.88 ?），從而有效抑制了分子間的聚集。

進(jìn)一步研究發(fā)現(xiàn)，在乙醇中添加1.5 vol%的水，可以顯著提升溶劑的介電常數(shù)（從19.87提高到31.08），增強(qiáng)對SAM分子間靜電相互作用的屏蔽效應(yīng)，從而進(jìn)一步改善分散性。此時，OB-PhpPACz的Z平均尺寸從213 nm降低至27 nm，SAM表面覆蓋率從68%提升至88%，吸附能也顯著增強(qiáng)。器件性能方面，添加1.5 vol%水后，PCE從26.46%提升至27.04%，填充因子改善尤為明顯。

器件性能與可持續(xù)性

Millennial Solar

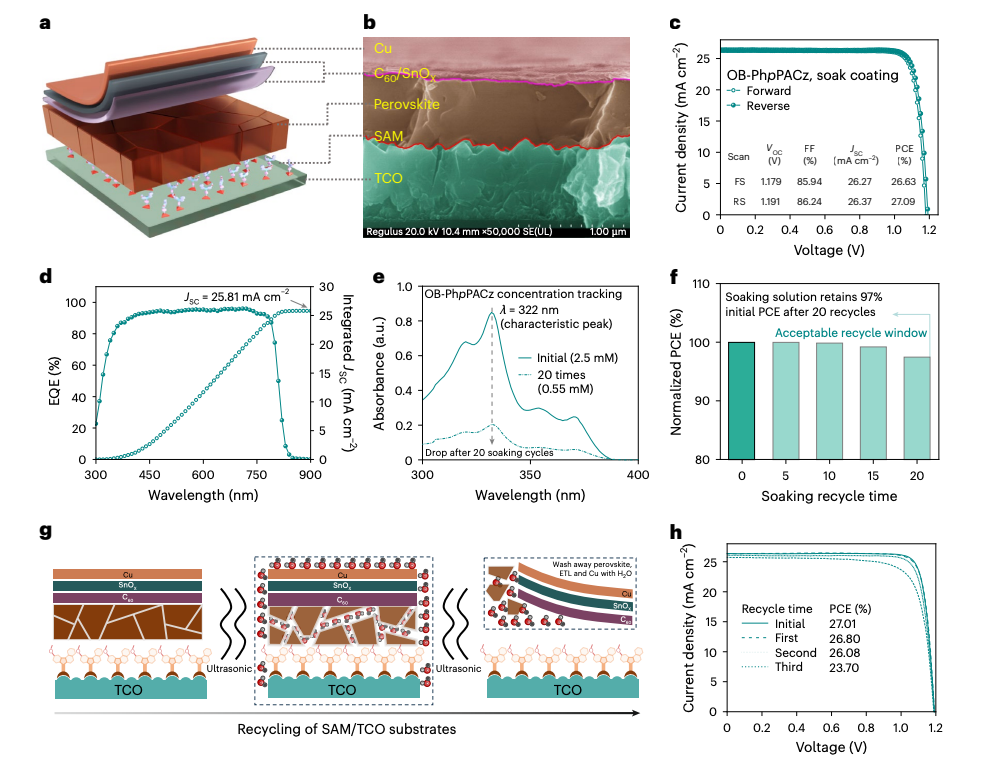

通過OB-PhpPACz浸泡涂覆工藝的器件性能與可復(fù)用性

采用優(yōu)化后的浸泡涂覆工藝（浸泡5分鐘），研究制備的鈣鈦礦太陽能電池在小面積（0.071 cm2）上實(shí)現(xiàn)了27.23%的認(rèn)證效率，穩(wěn)態(tài)效率為26.69%。與旋涂法相比，浸泡涂覆法制備的SAM器件具有更低的缺陷態(tài)密度、更好的空穴提取能力和更弱的非輻射復(fù)合。

在可持續(xù)性方面，SAM溶液可重復(fù)使用至少20次，器件性能保持率超過97%，材料消耗僅為旋涂法的四分之一。此外，使用過的器件可通過水中超聲處理實(shí)現(xiàn)基底回收，回收兩次后的基底仍能制備出效率超過26%的器件。

可擴(kuò)展性與穩(wěn)定性

Millennial Solar

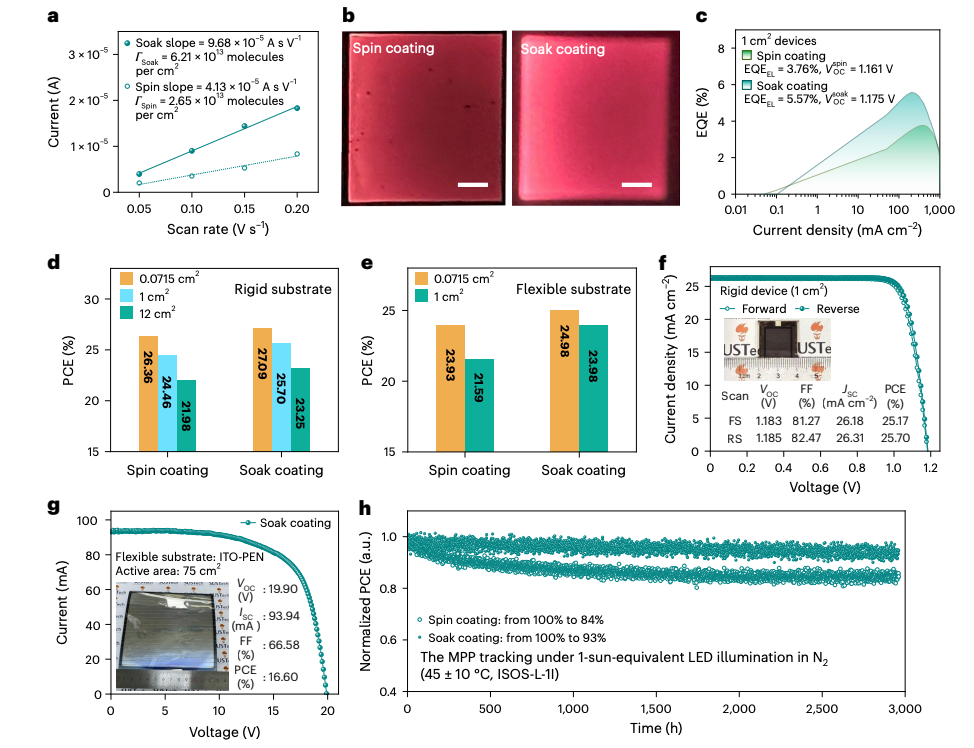

基于OB-PhpPACz的旋涂與浸泡涂覆器件在面積可擴(kuò)展性和穩(wěn)定性方面的比較

在大面積（1 cm2）剛性器件中，浸泡涂覆法實(shí)現(xiàn)了25.70%的PCE（穩(wěn)態(tài)24.99%），優(yōu)于旋涂法的24.46%。12 cm2的剛性模組效率為23.25%，也高于旋涂模組的21.98%。在柔性基底上，浸泡涂覆法同樣表現(xiàn)出明顯優(yōu)勢：小面積柔性器件PCE從23.93%提升至24.98%，1 cm2柔性器件從21.59%提升至23.98%，75 cm2柔性模組效率達(dá)到16.60%，而旋涂僅為11.11%。

在穩(wěn)定性方面，經(jīng)過約3000小時的連續(xù)光照老化測試（ISOS-L-II標(biāo)準(zhǔn)），浸泡涂覆器件仍保持93%的初始效率，而旋涂器件僅保持84%。在更嚴(yán)苛的高溫或濕熱條件下，浸泡涂覆器件也表現(xiàn)出更高的穩(wěn)定性。

本研究通過分子設(shè)計(jì)（OB-PhpPACz）和溶劑工程（乙醇+1.5 vol%水），開發(fā)了一種快速、材料高效的浸泡涂覆工藝，用于鈣鈦礦太陽能電池中自組裝單分子層的制備。該方法在剛性、大面積和柔性器件中均實(shí)現(xiàn)了優(yōu)異的效率和穩(wěn)定性，并具有良好的溶液可重復(fù)使用性和基底可回收性。這項(xiàng)工作為SAM的高效、低成本、可擴(kuò)展制備提供了新的路徑，具有重要的應(yīng)用前景。

鈣鈦礦復(fù)合式MPPT測試儀

Millennial Solar

美能鈣鈦礦復(fù)合式MPPT測試儀采用A+AA+級LED太陽光模擬器作為老化光源，以其先進(jìn)的技術(shù)和多功能設(shè)計(jì)，為鈣鈦礦太陽能電池的研究提供了強(qiáng)有力的支持。

• 3A+光源，光源壽命10000h+，真實(shí)還原各場景實(shí)際光照條件

可選配恒溫恒濕箱，滿足IS0S標(biāo)準(zhǔn)

多型號電子負(fù)載可選，多通道獨(dú)立運(yùn)行

不同波段光譜輸出可調(diào)：350-400nm/400-750nm/750-1150nm均獨(dú)立可控

美能鈣鈦礦復(fù)合式MPPT測試儀主要應(yīng)用于成品鈣鈦礦單結(jié)，疊層成品電池穩(wěn)定性測試。由于鈣鈦礦電池的輸出特性易受光照、溫度等環(huán)境因素影響，其最大功率點(diǎn)會頻繁波動。MPPT控制器通過實(shí)時追蹤并鎖定最大功率點(diǎn)，能確保系統(tǒng)始終以最優(yōu)功率輸出。這不僅能最大化發(fā)電量，還能提升整個光伏系統(tǒng)的工作穩(wěn)定性和經(jīng)濟(jì)性。
