深入解析 onsemi NCT72 溫度監測器：功能、特性與應用指南

在電子設備的設計中，溫度監測是確保系統穩定運行的關鍵環節。onsemi 的 NCT72 溫度監測器以其出色的性能和豐富的功能，成為了眾多工程師在溫度管理系統中的首選。本文將深入剖析 NCT72 的各項特性、工作原理以及應用注意事項，為電子工程師們提供全面的參考。

文件下載：NCT72-D.PDF

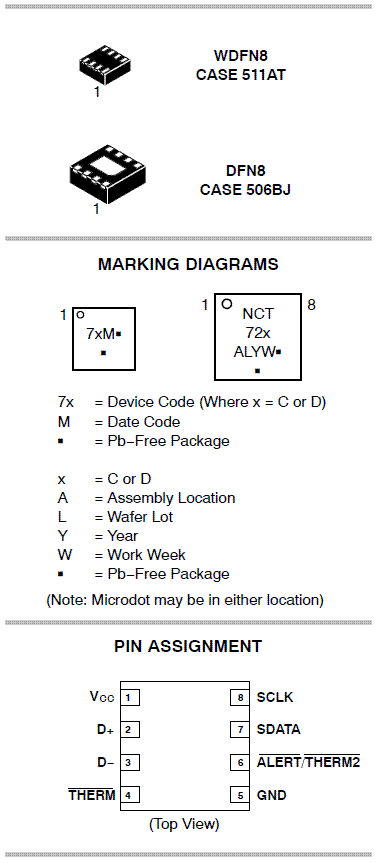

一、NCT72 概述

NCT72 是一款雙通道數字溫度計和欠溫/過溫報警器，主要應用于個人電腦和熱管理系統。它與 NCT1008 在引腳和寄存器方面兼容，但 NCT72 允許用戶將 ALERT 引腳拉至 1.8V，而不會增加設備的靜態電流（Idd）。其顯著特點是具備串聯電阻消除功能，能夠自動消除溫度監測二極管串聯的高達 1.5kΩ（典型值）的電阻對溫度測量結果的影響，同時支持噪聲過濾。

1. 溫度測量精度與范圍

NCT72 能夠精確測量遠程熱二極管的溫度，精度可達 ±1°C，環境溫度測量精度為 ±3°C。默認的溫度測量范圍為 0°C 至 +127°C，與 NCT1008 兼容，但也可切換至更寬的測量范圍 -64°C 至 +191°C。

2. 通信接口

NCT72 通過 2 線串行接口進行通信，兼容系統管理總線（SMBus / I2C）標準。默認的 SMBus / I2C 地址為 0x4C，還有 NCT72D 型號，其 SMBus / I2C 地址為 0x4D，方便在同一 SMBus / I2C 總線上使用多個 NCT72 設備。

3. 輸出信號

ALERT 輸出用于在片上或遠程溫度超出范圍時發出信號，THERM 輸出則作為比較器輸出，可用于控制冷卻風扇的開關。必要時，ALERT 輸出可重新配置為第二個 THERM 輸出。

二、關鍵特性

1. 高精度溫度傳感器

• 遠程通道具有 0.25°C 的分辨率和 1°C 的精度。
• 本地通道具有 1°C 的分辨率和 1°C 的精度。

2. 串聯電阻消除

能夠自動消除高達 1.5kΩ 的串聯電阻對溫度測量的影響，提高測量準確性。

3. 可擴展的溫度測量范圍

默認范圍為 0°C 至 +127°C，可擴展至 -64°C 至 +191°C。

4. 與 NCT1008 兼容

引腳和寄存器與 NCT1008 兼容，方便工程師進行升級和替換。

5. 可編程的過溫/欠溫限制

用戶可以通過寄存器設置過溫/欠溫限制，實現靈活的溫度管理。

6. 低功耗設計

工作電流為 240μA，待機電流僅為 5μA，且兼容 1.8V 邏輯。

三、工作原理

1. 溫度測量過程

NCT72 正常工作時，板載 ADC 以自由運行模式工作。模擬輸入多路復用器交替選擇片上溫度傳感器或遠程溫度傳感器進行測量，ADC 將這些模擬信號數字化，并將結果存儲在本地和遠程溫度值寄存器中。

2. 比較與報警機制

本地和遠程測量結果會與存儲在片上八個寄存器中的相應高、低和 THERM 溫度限制進行比較。超出限制的比較會生成標志，并存儲在狀態寄存器中。當溫度超過高溫限制或低溫限制時，ALERT 輸出會被置為低電平；當超過 THERM 溫度限制時，THERM 輸出會被置為低電平。

3. 串聯電阻消除原理

由于 PCB 走線電阻和走線長度等因素，NCT72 的 D+ 和 D - 輸入會存在與遠程二極管串聯的寄生電阻，這會導致遠程傳感器溫度測量出現溫度偏移。NCT72 通過先進的溫度測量方法，自動消除這種串聯電阻對溫度讀數的影響，為用戶提供更準確的測量結果，且無需用戶對電阻進行特性表征。

4. 溫度測量方法

NCT72 采用測量晶體管在三種不同電流下基極 - 發射極電壓（VBE）變化的方法來測量溫度。通過切換傳感器的工作電流，得到兩個不同的 ΔVBE 測量值，然后計算溫度。這種方法不僅可以消除串聯電阻對溫度測量的影響，還能通過 65kHz 低通濾波器和斬波穩定放大器去除噪聲，提高測量的準確性。

四、寄存器配置

NCT72 包含 22 個 8 位寄存器，用于存儲遠程和本地溫度測量結果、高和低溫度限制，并對設備進行配置和控制。以下是一些重要寄存器的介紹：

1. 地址指針寄存器

該寄存器用于存儲要訪問的寄存器地址，每次寫操作的第一個字節會自動寫入該寄存器。上電默認值為 0x00。

2. 溫度值寄存器

• 本地溫度值寄存器（地址 0x00）存儲本地溫度測量結果，分辨率為 1°C。
• 外部溫度值高字節寄存器（地址 0x01）和低字節寄存器（地址 0x10）存儲外部溫度測量結果，分辨率為 0.25°C。

3. 配置寄存器

地址為 0x03（讀）和 0x09（寫），上電默認值為 0x00。該寄存器的部分位用于控制設備的工作模式、ALERT 輸出、溫度測量范圍等。

4. 轉換速率寄存器

地址為 0x04（讀）和 0x0A（寫），用于編程轉換速率，可通過對內部振蕩器時鐘進行分頻來實現不同的轉換時間。默認值為 0x08，對應 16 次轉換/秒的速率。

5. 限制寄存器

NCT72 有八個限制寄存器，分別用于設置本地和遠程溫度測量的高、低和 THERM 溫度限制。溫度限制的數據格式與溫度測量的數據格式相同，用戶需要根據測量范圍的切換相應地重新編程限制寄存器。

6. 狀態寄存器

地址為 0x02，是一個只讀寄存器，包含 NCT72 的狀態信息，如 ADC 是否忙碌、溫度測量是否超出限制等。

7. 偏移寄存器

用于存儲遠程溫度測量的偏移值，以消除時鐘噪聲或熱二極管位置導致的偏移誤差。

8. 單次轉換寄存器

用于在設備處于待機模式時啟動一次轉換和比較周期，寫入該寄存器地址（0x0F）會觸發轉換。

9. 連續 ALERT 寄存器

用于確定在生成 ALERT 之前需要發生多少次超出限制的測量，可用于對輸出進行濾波。

五、串行總線接口

NCT72 通過串行總線進行控制，作為從設備連接到總線上，由主設備進行控制。它具有 SMBus / I2C 超時功能，但默認情況下該功能未啟用，需要通過設置連續 ALERT 寄存器的第 7 位來啟用。

1. 尋址方式

NCT72 有一個 7 位的設備地址，默認地址為 0x4C，NCT72D 的地址為 0x4D。主設備通過發送設備地址來選擇要通信的從設備。

2. 數據傳輸協議

• 主設備通過建立起始條件（SDATA 線從高到低的轉變，同時 SCLK 線保持高電平）來啟動數據傳輸。
• 數據通過九時鐘脈沖序列進行傳輸，包括 8 位數據和 1 位從設備的確認位。
• 數據傳輸結束后，主設備通過建立停止條件來終止傳輸。

六、應用注意事項

1. 噪聲過濾

在噪聲環境中，傳統的在 D+ 和 D - 引腳之間放置電容的方法雖然可以減少噪聲，但會影響溫度測量的準確性。NCT72 的串聯電阻消除功能允許在外部溫度傳感器和器件之間構建濾波器，有效消除噪聲對測量結果的影響。

2. 遠程傳感二極管

NCT72 可與處理器內置的襯底晶體管或分立晶體管配合使用。為了減少晶體管特性變化帶來的誤差，用戶需要考慮晶體管的理想因子（nF）、電流水平等因素，并通過偏移寄存器進行補償。

3. 熱慣性和自熱

傳感器的熱慣性和自熱會影響溫度測量的準確性。為了減少熱慣性的影響，應將傳感器與被測系統的部分進行良好的熱接觸；NCT72 和遠程傳感器的自熱效應通常較小，但在高轉換速率和最大電流情況下，需要考慮其對測量結果的影響。

4. 布局考慮

為了減少傳感器輸入處的噪聲，應將 NCT72 盡可能靠近遠程傳感二極管，并采取以下布局措施：

• 使 D+ 和 D - 走線緊密并行，并在兩側設置接地保護走線。
• 盡量減少銅/焊料接頭的數量，避免熱電偶效應。
• 在 VDD 引腳附近放置 0.1μF 的旁路電容，在極端噪聲環境中，可在 D+ 和 D - 之間放置輸入濾波電容，但電容值應不超過 1000pF。

七、總結

NCT72 作為一款功能強大的溫度監測器，具有高精度、可擴展的溫度測量范圍、串聯電阻消除等特性，適用于多種應用場景。工程師在使用 NCT72 時，需要深入了解其工作原理和寄存器配置，合理進行布局和應用設計，以充分發揮其性能優勢，確保電子設備的穩定運行。
