一、產品介紹
LSM6DSVDTR是STMicroelectronics（意法半導體）推出的高端6軸慣性測量單元（IMU），它基于ST先進的iNEMO?系統級封裝（SiP）技術，在緊湊的LGA-14（2.5mm×3mm×0.83mm）封裝內，集成了3軸數字加速度計和3軸數字陀螺儀，并采用業界領先的三通道架構（UI、OIS、EIS分離處理），以僅0.65mA的組合高性能模式功耗提供了±4000dps的超寬陀螺儀量程和低至2.6μA的待機電流，為AR/VR頭顯、TWS耳機、智能手機OIS防抖以及各類智能穿戴設備提供了兼顧超低功耗與高精度運動追蹤的理想慣性傳感解決方案。

二、產品核心信息

三、核心功能與優勢特點深度解析

LSM6DSVDTR的核心價值在于其以ST專利的三通道架構為核心，通過UI、OIS、EIS三路分離處理機制，在僅0.65mA的超低功耗下實現了最高±4000dps的寬量程陀螺儀性能，配合嵌入式SFLP傳感器融合算法和FSM有限狀態機，為AR/VR頭顯、TWS耳機和智能穿戴等對功耗和精度敏感的終端應用提供了“常開低功耗”與“高精度運動追蹤”兼得的理想慣性傳感解決方案。
1. 三通道架構：UI + OIS + EIS分離處理，各司其職精準高效
LSM6DSVDTR采用業界領先的三通道（Triple-Channel）架構，將傳感器數據分流至三個獨立通道進行處理：

UI（用戶界面通道）：專用于運動追蹤、手勢識別和計步器功能，為AR/VR頭顯中的頭部追蹤、可穿戴設備中的運動監測和智能手機中的屏幕旋轉等應用提供實時數據

OIS（光學防抖通道）：配合輔助SPI接口，專為智能手機和相機的高頻振動補償而優化，在低光照環境下保持圖像穩定

EIS（電子防抖通道）：在主接口上運行，配合專用濾波功能用于視頻錄制時的電子防抖

三個通道各自擁有專用的配置、處理和濾波功能，可并行獨立運行而互不干擾

2. 0.65mA超低功耗 + 2.6μA待機電流，“常開”低功耗與高性能兼得
LSM6DSVDTR在組合高性能模式下的總功耗僅為0.65 mA，待機電流低至2.6 μA。這一功耗水平在高端6軸IMU中極具競爭力——在TWS耳機中，即使全天候開啟入耳檢測和敲擊手勢識別，也不會對耳機單次充電續航造成明顯影響；在AR眼鏡中，低功耗特性使得設備能夠在“始終開啟”狀態下持續進行頭部姿態追蹤，而無需頻繁喚醒主處理器。

3. ±4000dps超寬陀螺儀量程 + 低噪聲設計，高動態場景從容應對
LSM6DSVDTR的陀螺儀滿量程最高可配置至±4000dps，遠高于主流消費級IMU的±2000dps水平。在AR/VR游戲場景中，用戶快速轉頭時的角速度可高達2000-3000dps，普通±2000dps的IMU可能超出量程導致數據截斷，而LSM6DSVDTR的±4000dps滿量程提供充足的動態余量，確保頭部運動追蹤絕不丟幀。同時，該器件保持了低噪聲特性，即使在低光照條件下也能提供穩定、精確的姿態信息。

4. 嵌入式SFLP傳感器融合 + FSM有限狀態機 + ASC自適應自配置，邊緣AI賦能智能感知
LSM6DSVDTR集成了多級嵌入式智能處理能力：
傳感器融合低功耗算法（SFLP）：在芯片內部直接運行傳感器融合，輸出6軸（加速度計+陀螺儀）的游戲旋轉矢量（四元數表示）。在AR/VR頭顯中，SFLP算法可輸出穩定的姿態四元數，直接供上層渲染引擎使用，大幅減輕主處理器的姿態解算負擔
可編程有限狀態機（FSM）：支持高達960 Hz的處理速率，可用于可配置的運動追蹤，在傳感器端直接檢測特定運動模式（如拾起、翻轉、雙擊等），無需喚醒主控嵌入式自適應自配置（ASC）：允許FSM在檢測到特定運動模式時，自動實時重新配置器件（如動態調整ODR和量程），無需主處理器的任何干預

5. 三路串行接口 + 高達4.5KB智能FIFO，數據吞吐與管理高效無憂
LSM6DSVDTR提供了完整的多路通信接口生態：
主接口：支持SPI、I2C和MIPI I3C? v1.1串行接口，支持主處理器數據同步功能
輔助SPI接口：專用于陀螺儀和加速度計的OIS數據輸出，可直接連接OIS控制器，實現鏡頭的實時防抖補償
智能FIFO：高達4.5 KB的緩沖存儲器，在突發讀取模式下可顯著減少主處理器的中斷次數和總線占用率
6. 2.5×3mm超微型LGA封裝 + 1.08V超低IO供電，空間受限設計兼容性強
LSM6DSVDTR采用LGA-14封裝，尺寸僅為2.5mm × 3mm × 0.83mm，占板面積僅7.5mm2。在TWS耳機充電倉、AR眼鏡鏡腿等空間極度受限的可穿戴設備中，這一微小尺寸為周邊電路和電池保留了充足的空間。其獨立IO供電范圍擴展至1.08V至3.6V，可直接連接低壓SoC和低功耗處理器而無需額外電平轉換電路。

7. -40℃至85℃寬溫 + 工業級可靠性，嚴苛環境穩定部署
LSM6DSVDTR的工作溫度范圍覆蓋-40℃至85℃，可從容應對從北方嚴寒戶外穿戴設備到工業現場運動監測的各種極端部署環境。其高可靠性設計符合ST嚴格的工業級質量認證體系，為長周期產品的穩定運行提供了堅實保障。

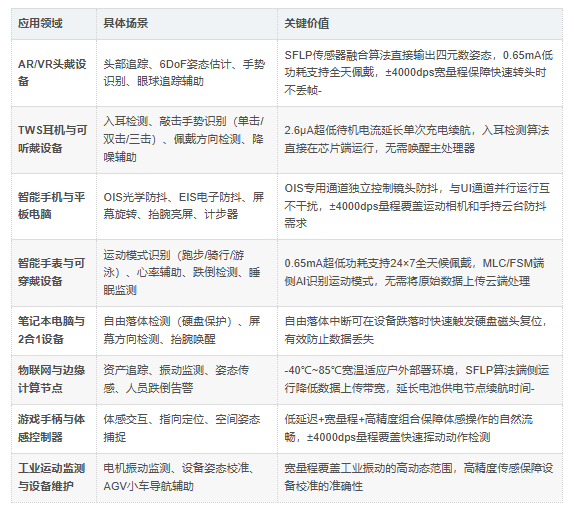

四、主要應用領域
LSM6DSVDTR憑借其三通道架構、0.65mA超低功耗、±4000dps寬量程以及超微型LGA封裝，在以下多個對功耗和精度有嚴苛要求的領域中具有廣泛應用：

五、主要競爭優勢

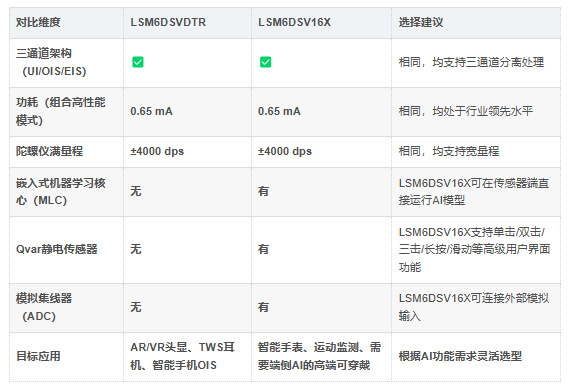

1. 與同系列LSM6DSV16X（MLC+Qvar版本）的功能定位對比
LSM6DSVDTR與LSM6DSV16X同屬ST LSM6DSV系列，兩者在核心的6軸IMU性能和功耗指標上完全一致（加速度計量程±16g、陀螺儀量程±4000dps、功耗0.65mA、待機電流2.6μA、LGA-14封裝），主要差異在于功能邊界的定位：

六、為什么選擇LSM6DSVDTR？
三通道架構：UI + OIS + EIS分離處理，各司其職精準高效
LSM6DSVDTR采用業界領先的三通道（Triple-Channel）架構，將傳感器數據分流至三個獨立通道，UI通道專用于運動追蹤、手勢識別和計步器功能；OIS通道配合輔助SPI接口專為智能手機和相機的高頻振動補償而優化；EIS通道在主接口上運行用于視頻錄制時的電子防抖。三個通道各自擁有專用的配置、處理和濾波功能，可并行獨立運行而互不干擾。
0.65mA超低功耗 + 2.6μA待機電流，“常開”低功耗與高性能兼得
LSM6DSVDTR在組合高性能模式下的總功耗僅為0.65 mA，待機電流低至2.6 μA。在TWS耳機中，全天候開啟入耳檢測和敲擊手勢識別不會對單次充電續航造成明顯影響；在AR眼鏡中，“始終開啟”狀態下持續進行頭部姿態追蹤，無需頻繁喚醒主處理器，顯著延長設備續航。
±4000dps超寬陀螺儀量程 + 低噪聲設計。
陀螺儀滿量程最高可配置至±4000dps，遠高于主流消費級IMU的±2000dps水平。在AR/VR快速轉頭場景中，用戶角速度可高達2000-3000dps，LSM6DSVDTR的±4000dps滿量程提供充足的動態余量，確保頭部運動追蹤絕不丟幀。同時保持低噪聲特性，即使在低光照條件下也能提供穩定信息。
嵌入式SFLP傳感器融合 + FSM有限狀態機 + ASC自適應自配置，邊緣AI賦能智能感知
LSM6DSVDTR集成了傳感器融合低功耗算法（SFLP），在芯片內部直接運行傳感器融合，輸出6軸游戲旋轉矢量（四元數），無需主處理器進行姿態解算-。同時支持可編程有限狀態機（FSM，高達960 Hz）和嵌入式自適應自配置（ASC），可在檢測到特定運動模式時自動實時重新配置器件。
2.5×3mm超微型LGA封裝 + 1.08V超低IO供電，
LSM6DSVDTR采用LGA-14封裝，尺寸僅為2.5mm × 3mm × 0.83mm，占板面積僅7.5mm2。在TWS耳機充電倉、AR眼鏡鏡腿等空間極度受限的可穿戴設備中，這一微小尺寸為周邊電路和電池保留了充足的空間。其獨立IO供電范圍擴展至1.08V至3.6V，可直接連接低壓SoC，無需額外電平轉換電路。
完整開發生態 + 豐富嵌入式功能
LSM6DSVDTR集成了STMems Standard Motion Libraries，內置高級計步器（步伐偵測、步數計算）、大幅運動檢測、傾斜度檢測以及自由落體、喚醒、6D/4D方向檢測、單擊/雙擊等標準中斷功能。ST提供硬件評估板（STEVAL-MKI、X-NUCLEO-IKS01A3等）、Unico-GUI圖形化配置工具、嵌入式軟件庫以及完整應用筆記。

七、典型應用場景

AR/VR頭戴設備：頭部追蹤、6DoF姿態估計、手勢識別、眼球追蹤輔助
TWS耳機與可聽戴設備：入耳檢測、敲擊手勢識別（單擊/雙擊/三擊）、佩戴方向檢測
智能手機與平板電腦：OIS光學防抖、EIS電子防抖、屏幕旋轉、抬腕亮屏
智能手表與可穿戴設備：運動模式識別、心率輔助、跌倒檢測、睡眠監測
筆記本電腦與2合1設備：自由落體檢測（硬盤保護）、屏幕方向檢測
物聯網與邊緣計算節點：資產追蹤、振動監測、姿態傳感、人員跌倒告警
游戲手柄與體感控制器：體感交互、指向定位、空間姿態捕捉
工業運動監測與設備維護：電機振動監測、設備姿態校準、AGV小車導航輔助
