一、前言

功率二極管、快恢復二極管、碳化硅二極管、整流橋等半導體分立器件，在電網沖擊、短路、雷擊浪涌、逆變器故障等工況下，會承受短時超大峰值短路電流沖擊。器件抗浪涌能力、雪崩耐受、結溫耐受極限、芯片與封裝結構可靠性，直接決定電源、光伏、儲能、工控、新能源設備長期運行安全性。

常規小電流浪涌測試僅能驗證器件常規耐受性能，無法模擬現場真實短路故障場景。6000A超大峰值短路電流二極管浪涌測試系統，專為大功率功率二極管可靠性驗證開發，可復現設備極端短路工況下的瞬時大電流沖擊，精準考核器件單次浪涌耐受能力、重復浪涌壽命、

二、6000A二極管浪涌測試系統核心工作原理

二極管短路浪涌測試本質是：可控時間內，向被測二極管施加短時、高幅值、可控脈寬的正弦半波短路沖擊電流，模擬系統短路瞬間大電流沖擊，實時采集電流波形、電壓波形、結溫變化，判斷器件是否發生熱擊穿、芯片燒毀、封裝開裂、漏電增大等失效。

6000A超大短路電流輸出主要依靠電容儲能?瞬時放電原理實現，整套系統以高壓大容量?jī)?chǔ)能電容組為能量源，通過精密晶閘管開關控制放電時序。

系統核心設計難點在于：6000A超大電流下回路阻抗控制、大電流接觸發熱抑制、納秒級同步觸發、強電磁干擾下波形精準采集，只有優化母線銅排結構、縮短放電路徑、采用大功率專用開關器件，才能穩定、重復輸出6000A標準短路浪涌電流。

三、系統硬件整體架構

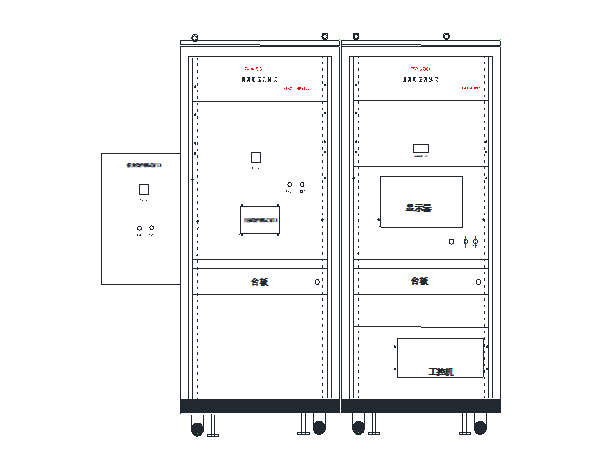

整套6000A二極管浪涌測試系統由大功率儲能電容模塊，可控充電調壓模塊，大功率高速開關模塊，低阻抗測試工位模塊，測控與數據采集模塊：工業工控機+高速采集系統五大模塊組成，完全滿足實驗室研發、產線批量測試需求。

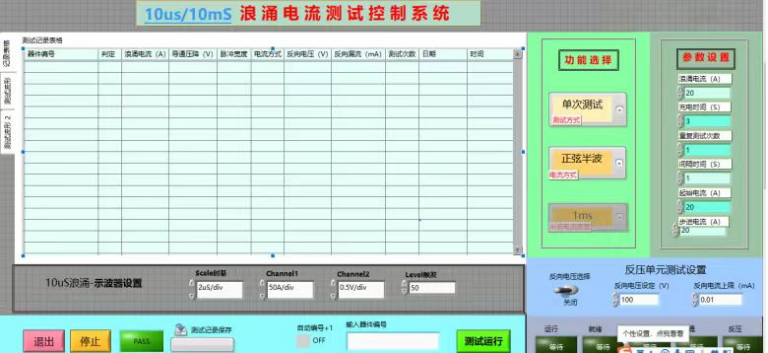

四、6000A短路浪涌測試主要測試項目

結合行業標準與客戶實際測試需求，該系統可完成二極管全維度浪涌可靠性測試：

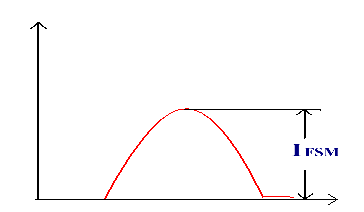

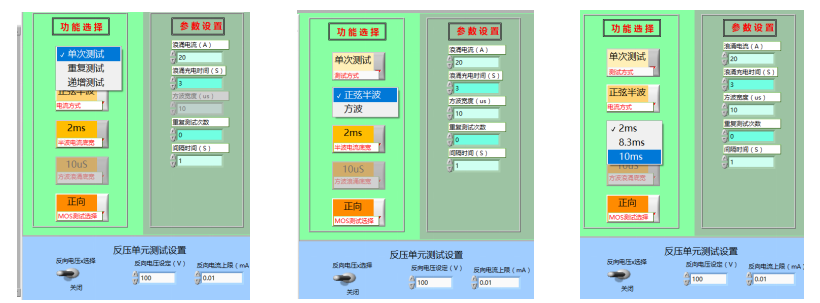

1. 正向單次最大浪涌電流測試：直接施加6000A峰值短路電流，考核二極管芯片瞬時熱耐受能力，驗證器件標稱IFSM參數是否達標；

2. 階梯式浪涌沖擊試驗：從低電流逐步提升至6000A，找到二極管極限浪涌失效閾值；

3. 重復浪涌壽命測試：多次循環施加數千安級短路電流，驗證長期工況下疲勞失效；

4. 短路失效模式分析：觀測6000A沖擊后器件漏電、擊穿、炸裂、引線熔斷情況，為芯片版圖、封裝工藝優化提供數據；

5. 高低溫環境耦合浪涌測試：搭配高低溫箱，在?40℃~150℃下完成6000A短路沖擊，模擬極端溫度+短路雙重惡劣工況。

五、6000A二極管浪涌測試系統工程應用場景

1. 半導體器件研發階段

功率二極管、SiC碳化硅二極管、整流模塊研發驗證，通過6000A真實短路電流驗證芯片面積、鋁線鍵合、焊層工藝是否滿足大功率工況，解決客戶端設備短路炸管問題，縮短研發驗證周期。

2. 元器件進廠質量管控

電源、光伏逆變器、儲能變流器、充電樁、電焊機廠商，對大功率整流二極管進行入廠抽檢，通過6000A大電流浪涌篩選劣質器件，避免器件抗短路能力不足導致整機批量故障。

3. 產線出廠可靠性篩選

二極管生產企業成品可靠性檢測，標準化6000A浪涌測試流程，建立統一出廠指標，提升產品一致性與市場競爭力。

4. 第三方檢測與標準認證

依據GB/T 4023、IEC 60747功率半導體器件標準，完成二極管浪涌電流第三方檢測，出具可追溯測試數據與報告。

隨著新能源、儲能、大功率電力電子行業高速發展，功率二極管工作工況越來越嚴苛，短時數千安級系統短路已經成為器件失效主要誘因。6000A超大短路電流二極管浪涌測試系統，通過電容儲能瞬時放電原理，真實復現現場極端短路工況，實現二極管抗浪涌能力精準量化測試。
