在射頻和微波系統中，衰減器是不可或缺的關鍵組件，主要用于降低信號強度，保護敏感設備，改善阻抗匹配，并確保測試測量的準確性。衰減器有固定衰減器、步進衰減器、可編程衰減器等多種類型，今天我們就來說說固定衰減器和步進衰減器。

一、定義
固定衰減器是一種具有固定衰減量的無源器件。常見的固定衰減量有3dB、6dB、10dB、20dB等。固定衰減器通常采用薄膜電阻或金屬膜電阻制成，通過精確的阻抗匹配設計，確保在工作頻率范圍內具有穩定的衰減性能。
步進衰減器是一種通過機械或電子方式調整衰減量的器件，由多個固定衰減單元組成，通過開關切換實現不同的衰減組合。步進衰減器的衰減量以固定步進值（如1dB、2dB、5dB）進行調節。

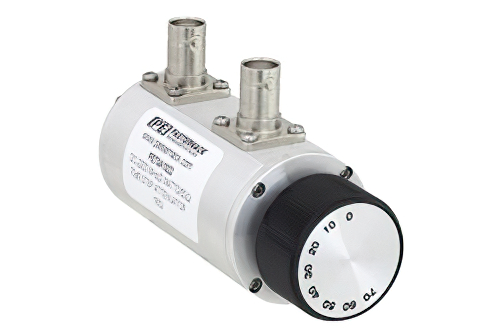

0 ~70 dB旋鈕步進式衰減器， BNC 母頭轉 BNC 母頭 ， 10 dB 步進 ，額定功率 2W，DC~2.2 GHz

二、應用

固定衰減器的應用有：
? ?保護測試設備：在測試高功率信號時，固定衰減器常用于保護頻譜分析儀、網絡分析儀等敏感測試設備。
? 改善系統匹配：在射頻系統中，固定衰減器可用于改善阻抗匹配，降低駐波比。在信號源與負載之間加入6dB或10dB的固定衰減器，可以有效減少信號反射。
? 信號電平調整：在接收機前端，固定衰減器用于調整輸入信號電平，防止強信號導致接收機飽和。在發射機輸出端，用于控制輸出功率電平。
步進衰減器的應用有：
? ?自動測試系統：在自動化測試設備（ATE）中，步進衰減器通過程控方式實現衰減量的精確調整，用于校準測試信號電平或模擬不同距離的信號衰減。
? 接收機動態范圍擴展：在通信接收機中，步進衰減器可根據輸入信號強度自動調整衰減量，擴展接收機的動態范圍，防止強信號阻塞。
? ?信號仿真測試：在雷達和通信系統測試中，步進衰減器用于模擬不同距離的目標回波信號衰減，實現精確的信號仿真。
? 手動調試應用：在研發和生產調試過程中，步進衰減器允許工程師快速調整信號電平，找到最佳工作點。

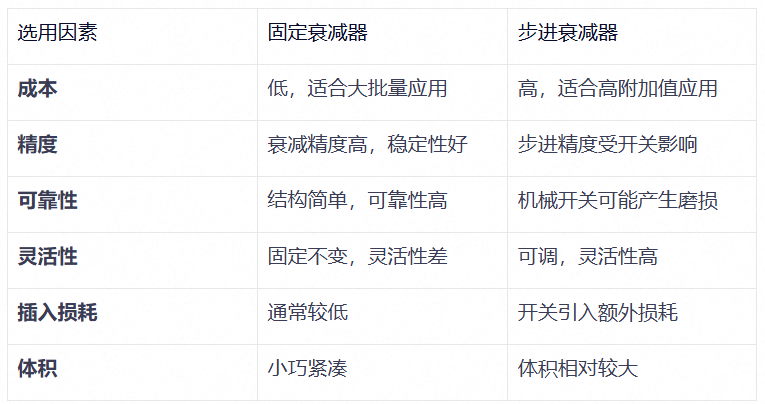

三、選用要點對比

總之，固定衰減器和步進衰減器各有其獨特的應用價值和技術特點。在實際應用中，選擇哪種類型的衰減器需要根據具體的系統需求、成本預算和性能要求來綜合考慮。Pasternack 射頻衰減器提供了豐富的產品和可靠的技術支持，能夠幫助工程師在不同應用場景下做出最佳選擇。
?
