模塊連接器是一種安全、靈活、可靠的電子設備連接方式，可以幫助設備制造商和用戶輕松地改變設備功能和滿足不同的應用需求。

01

什么是模塊連接器？

模塊連接器是一種將不同電子模塊之間連接的設備，以不同功率、不同種類、不同廠家的電子模塊連接在一起，形成一個功能完整的電子設備。模塊連接器通常由多個連通子件、導電片、接觸劑等組成。

該設計和用法可以大程度上提高電子產品的靈活性和可拓展性，用戶和制造商可以通過連接或分離不同的模塊，改變或升級設備的功能，實現對設備進行靈活性配置和實時升級的需要。

02

模塊連接器分為幾類？

線對板（Wire-to-Board）連接器和板對板（Board-to-Board）連接器。線對板連接器用于將導線連接到印刷電路板上，板對板連接器則用于連接不同的印刷電路板。

常見的模塊連接器包括：排針、排母、插針等。這些連接器一般都制成標準化模塊，供不同設備的設計者使用。

模塊連接器的規格和尺寸等也與電子設備的標準化密切相關，例如IEC、MIL、JIS等國際通用標準設計，標準化的外形與接口規格，讓不同品牌元器件能夠通用適配，有效提升電子產品組裝的靈活性與可拓展性。

03

模塊連接器有什么作用？

模塊連接器是一種用于將不同類型、不同電源、不同工作場合的電子模塊連接在一起的設備。它可以將不同的電子模塊連接起來，從而形成一個功能完整的電子設備。

1. 實現電子模塊的互換：模塊連接器可以將不同廠家生產的、不同種類的電子模塊連接在一起，因此可以實現電子設備的組裝、維修和升級。

2. 方便安裝：模塊連接器在安裝和維修時，可以將整個設備拆散成多個模塊，方便處理。

3. 提高生產效率：采用模塊連接器，可以讓電子設計師集中精力設計模塊而不用太過考慮模塊之間的連接問題，簡化生產過程，提高效率和質量。

4. 方便擴展：通過連接或斷開不同的模塊，可以實現對設備的擴展和升級，因此模塊連接器可以使電子設備在不斷升級迭代的同時，不必一直投入大量的資本。

總之，模塊連接器的作用是促進電子設備設計、實現電子模塊的互換、簡化制造過程、提高生產效率和方便設備的拓展升級。因此，它已成為現代電子設備設計和制造不可缺少的部分。

04

模塊連接器的工作原理

模塊連接器是一種按模塊化設計構建的電氣連接器，由不同的連接模塊組成，具有較高的靈活性、可靠性和可維護性。其工作原理通常包括以下幾個方面：

1. 連接模塊設計：模塊連接器通常由各種連接模塊組成，包括信號模塊、電源模塊、過濾器、保護模塊等。這些模塊具有標準化設計，通過不同的組合方式可以滿足不同的連接需求。

2. 模塊連接：模塊連接器采用插拔式連接方式，通過尺寸標準化和定位裝置等設計進行定位和固定，實現可靠的電氣連接和機械連接。

3. 信號傳輸：連接模塊之間通過信號引腳進行電氣連接，實現信號的傳輸和接收。各種信號模塊可滿足不同的信號傳輸需求，如數字信號、模擬信號、高頻信號等。

4. 電源供應：電源模塊可提供不同的電壓輸入和輸出，滿足各種電源供應需求。模塊連接器還可以通過過濾器模塊和保護模塊實現EMI/EMC濾波和過電壓保護等功能。

總之，模塊連接器是一種靈活、可靠的電氣連接器，通過模塊化設計實現多種連接和功能的組合。它的主要優點是易于安裝和維護，適用于廣泛的應用領域，如通訊、計算機、醫療、工業等。

05

連接器的應用場景

標準化：接口統一，通用性強；

模塊化：功能可組合，適配靈活；

高可靠：機械鎖緊 + 穩定導電，故障率低；

易維護：插拔式設計，拆裝便捷；

廣泛用于工業自動化（PLC、伺服驅動器）、新能源（儲能電池、充電樁）、通訊設備（交換機、基站）、醫療電子（監護儀、分析儀）、消費電子（智能家電、電腦）等領域，是模塊化電子產品不可或缺的基礎元器件。

06

日晟萬欣

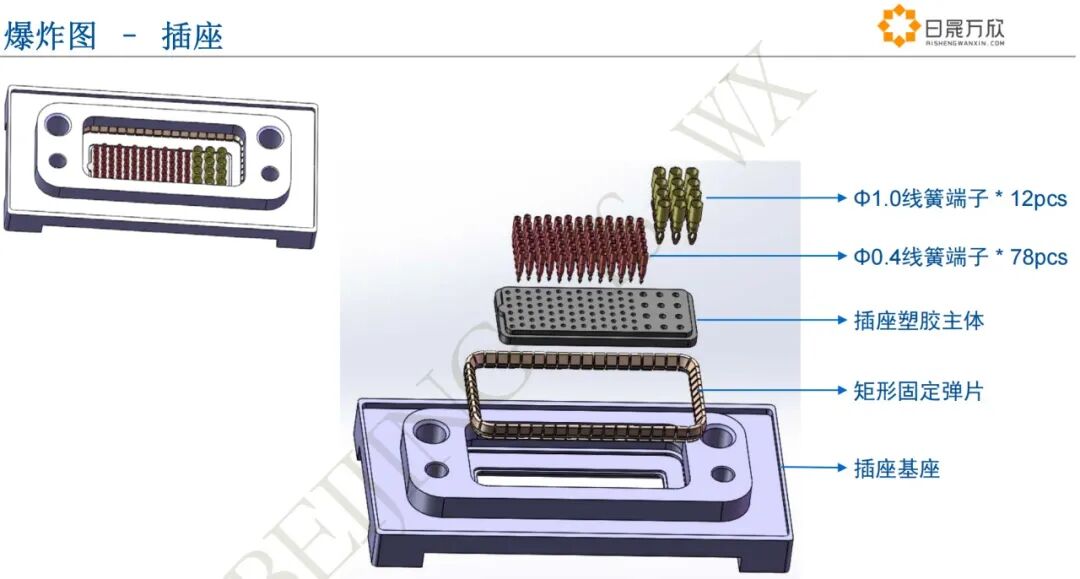

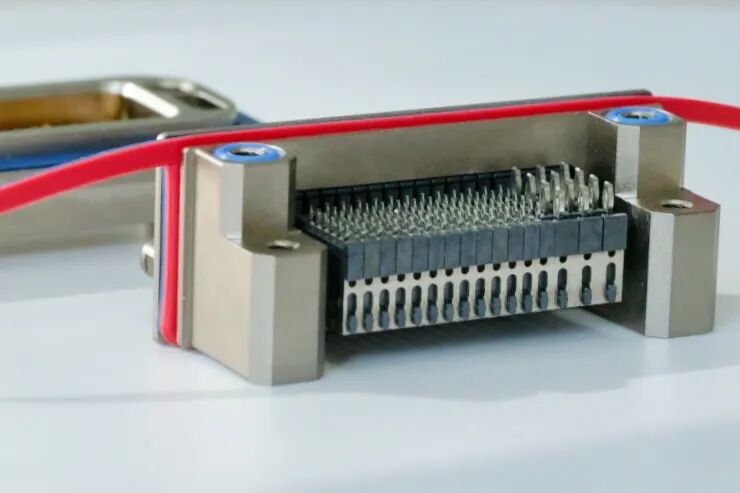

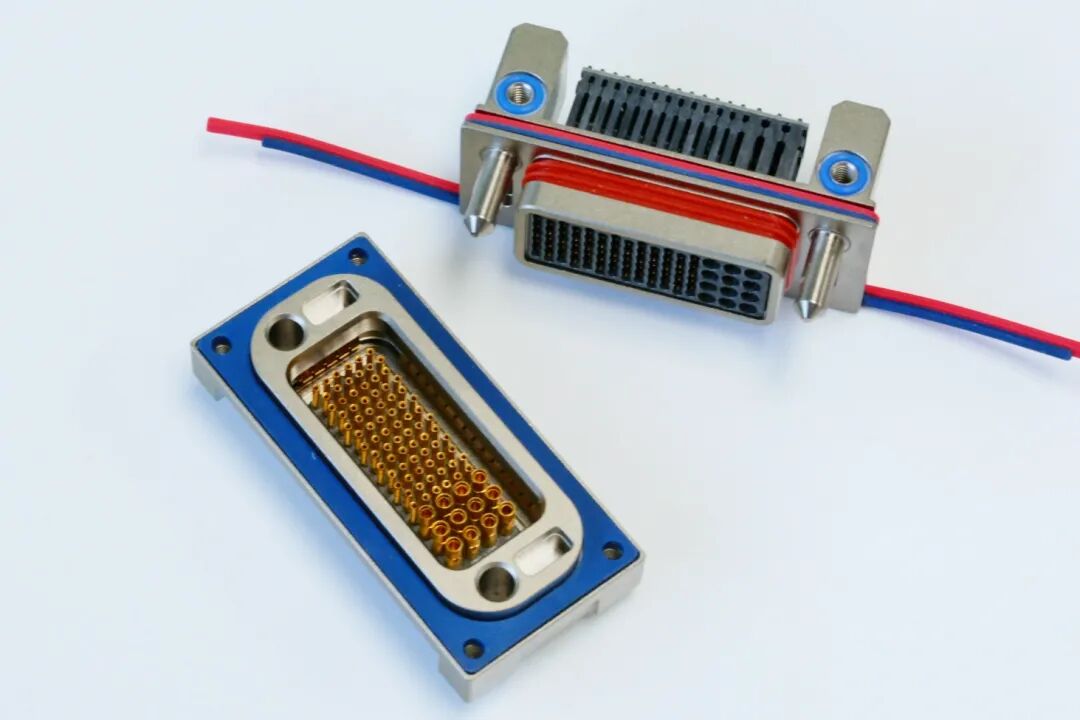

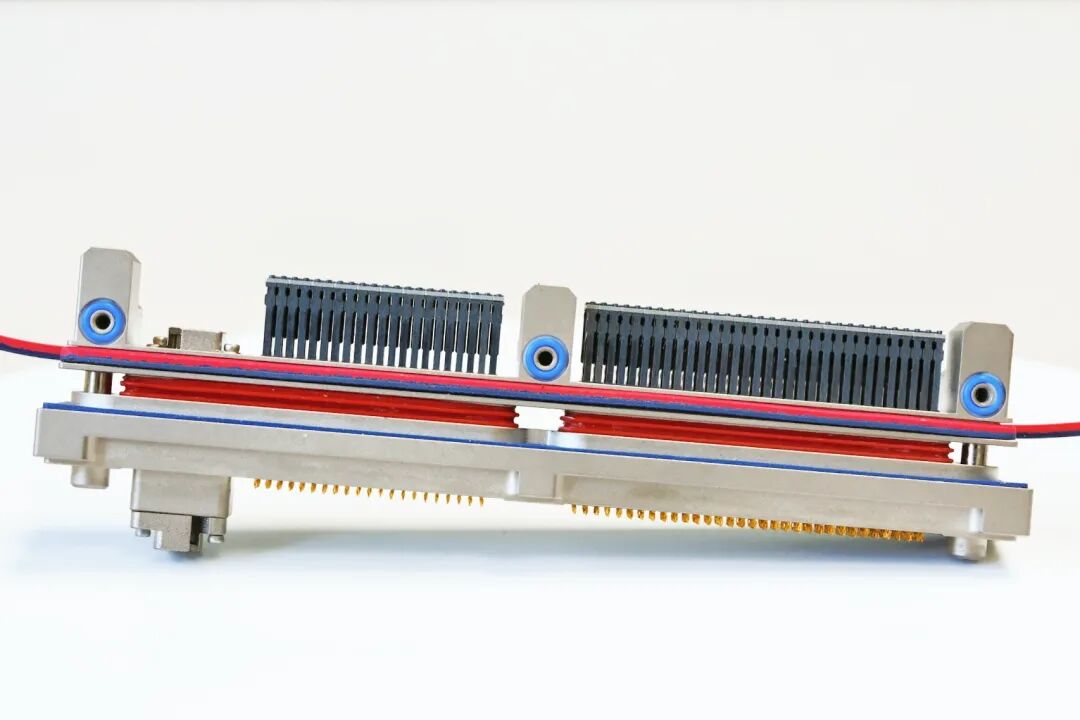

日晟萬欣自主開發的新一代綜合式航電模塊標準連接器，獲得了國家認證的發明專利。該款連接器是一種模塊化、高性能高速率的系統連接器產品，多腔體模塊化設計可以支持多種信號類型，射頻、高頻高速、光信號及電源的混合傳輸，不同的腔體可以靈活配置不同功能模塊。

總 結

Q

日晟萬欣主要生產什么類型的連接器呢？

A

日晟萬欣主要生產矩形高速板間連接器、圓形拔插自鎖連接器、PCB 矩形連接器線對板系列等，近年來企業在研發路上不斷創新，緊跟行業及未來產品需求，目前，公司自主研發的新一代綜合式航電模塊標準連接器已取得發明專利。截止到2026年初，日晟萬欣的產品系列達上千余種可供客戶選擇。

Q

日晟萬欣的產品品質如何？

A

日晟萬欣建立了嚴格的檢測規范及質量控制體系，產品均進行了全面的測試及驗證，以確保每件產品都符合高標準品質要求。除此之外，日晟萬欣還提供專業的售前售后服務與技術支持團隊，為客戶的應用保駕護航。
