產品描述

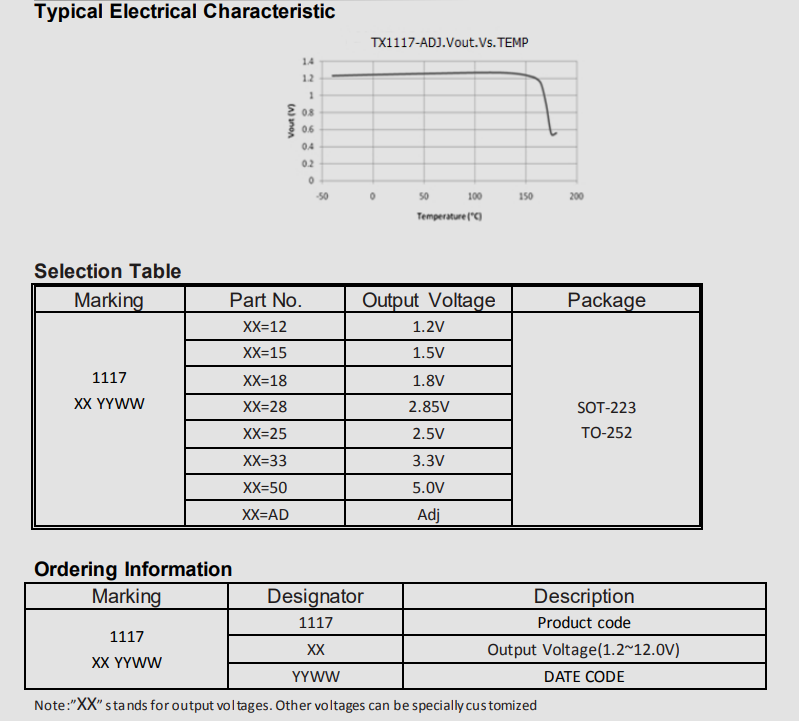

TX1117是一系列低壓差三端穩壓器，在1A負載電流時壓差為1.3V。與競爭對手的 5mA 相比，TX1117 具有極低的待機電流 2mA。除了Vout = 1.2V、1.5V、1.8V、2.5V、2.85V、3.3V和5V的固定版本外，TX1117還有可調版本，只需兩個外部電阻即可提供1.25至12V的輸出電壓。 TX1117提供熱關斷功能，以保證芯片和電源系統的穩定性。并且采用微調技術，保證輸出電壓精度在2%以內。其他輸出電壓精度可按需定制，如1%。 TX1117 采用 SOT-223、TO-252 電源封裝

產品特征

最大輸出電流 1.4A

工作輸入電壓范圍：最大 15V

線性調整率：0.03%/V（典型值）

待機電流：2mA（典型值）

負載調整率：0.2%/A（典型值）

環境溫度：-20℃~85℃

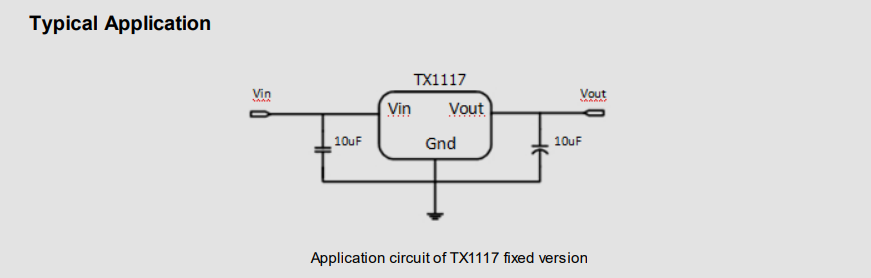

TX1117 是一系列低壓差電壓三端穩壓器。其應用電路非常簡單：固定版只需兩個電容即可工作，可調版只需兩個電阻和兩個電容即可工作。它由啟動電路、偏置電路、帶隙、熱關斷、功率晶體管及其驅動電路等模塊組成。當結溫大于140°C時，熱關斷模塊可以保證芯片及其應用系統的工作安全。帶隙模塊提供穩定的參考電壓，其溫度系數經過仔細的設計考慮得到補償。溫度系數低于 100 ppm/°C。并通過微調技術保證輸出電壓的準確性。
