本文基于瑞薩RA8P1（Cortex-M85內核）Titan開發板，針對e2studio調試后RT-Thread Studio、RFP工具出現的批量燒錄失敗異常問題，開展全流程故障排查與根因分析，驗證TrustZone安全分區的固化機制、報錯原理與寄存器變化規律，明確非安全權限燒錄超邊界觸發硬件攔截的核心原因，開發分區狀態診斷工具，整理對應的問題修復方式與工程規避規范，解決該系列芯片的共性燒錄故障。

目錄

背景

調查進展

問題現象

調查過程

形成診斷工具

相關資料

總結

1 背景

RA8P1 Titan Board（Cortex-M85，1GHz）在使用 e2studio 調試下載后再去下載 RT-Thread 的任何工程都會失敗，Renesas Flash Programmer（RFP）也一樣報錯。這個問題嚴重影響了開發效率，本文記錄了從發現問題到定位根因再到形成診斷工具的完整調查過程。

2 調查進展

整個調查過程的逐步推進如下：

3 問題現象

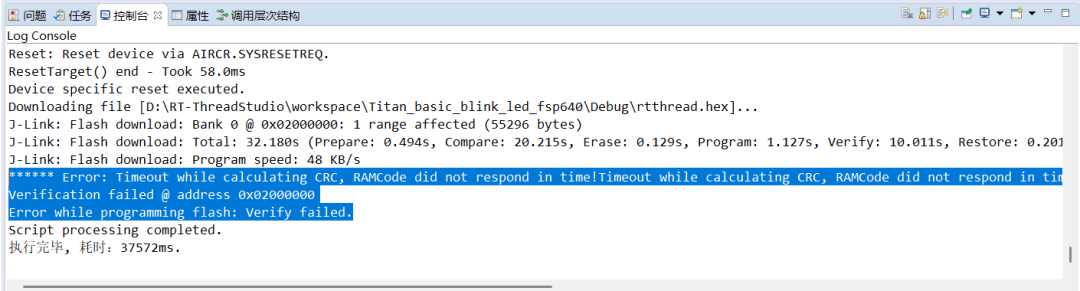

e2studio 調試后 RT-Thread Studio 無法下載：使用 e2studio 調試下載 RT-Thread 工程后，再用 RT-Thread Studio 下載任何工程都會失敗。

****** Error: Timeout while calculating CRC, RAMCode did not respond in time!
Timeout while calculating CRC, RAMCode did not respond in time!
Timeout while calculating CRC, RAMCode did not respond in time!
Verification failed @ address 0x02000000
Error while programming flash: Verify failed.

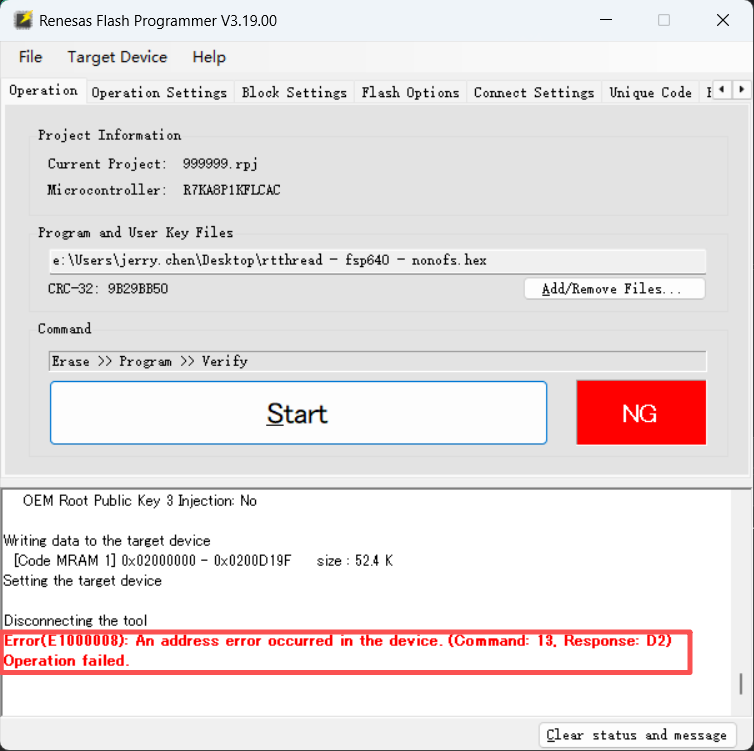

RFP 也報錯：用瑞薩官方 RFP 軟件下載同樣失敗。

Error(E1000008): An address error occurred in the device. (Command: 13, Response: D2)
Operation failed.

已知的臨時解決方案：根據 RT-Thread Titan 開發板 FAQ 的說明——用 RFP 執行 Initialize Target（擦除芯片）可以恢復。但這只是治標不治本，我們需要知道問題產生的根源。

4 調查過程

STEP1：發現 setTZBoundaries 開關

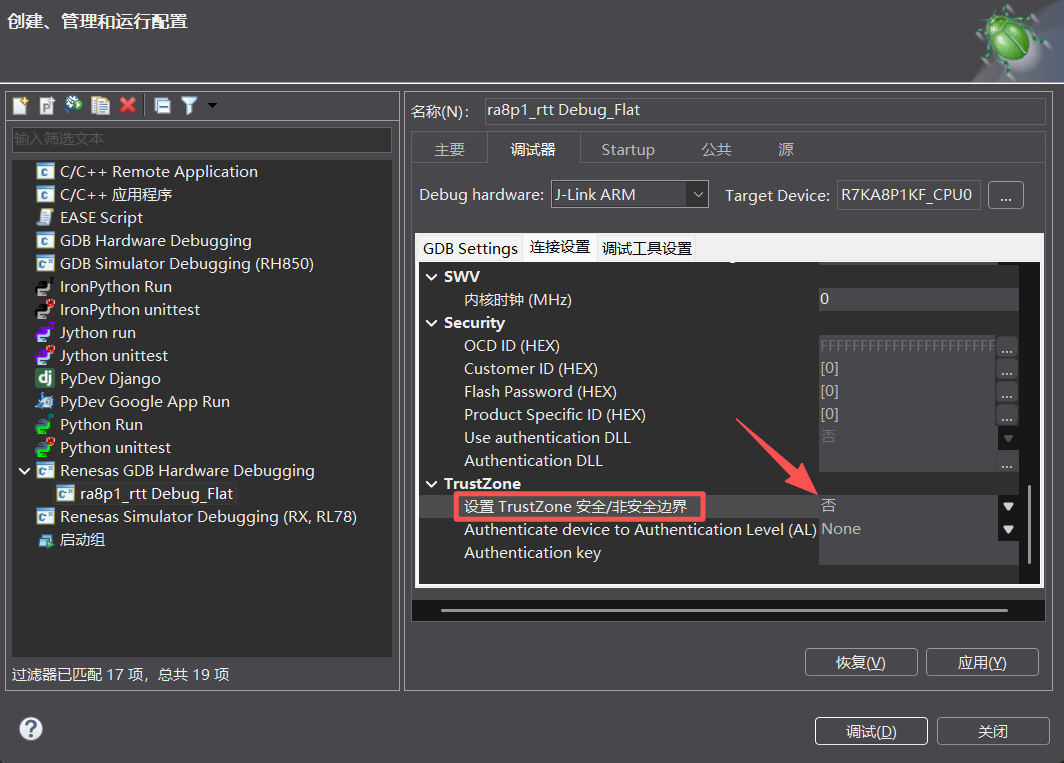

在調查 e2studio 的 Debug Configurations 時，發現有一個TrustZone boundary相關的配置選項：

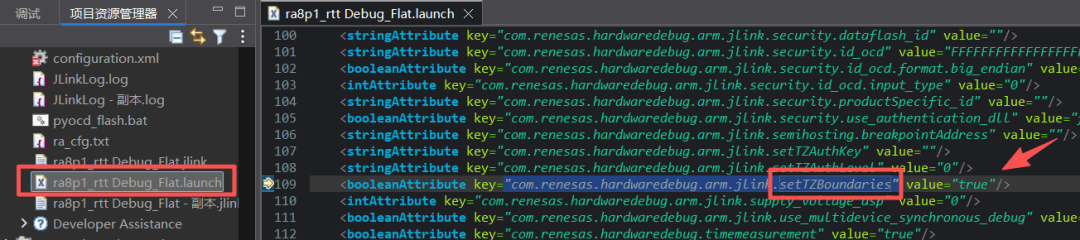

對應的.launch文件中有這樣一個屬性：

<booleanAttributekey="com.renesas.hardwaredebug.arm.jlink.setTZBoundaries"value="true"/>

將其改為false后，問題不再出現，一切恢復正常。

這說明問題與 TrustZone 邊界配置有直接關系。

STEP2:RDPM 工具驗證

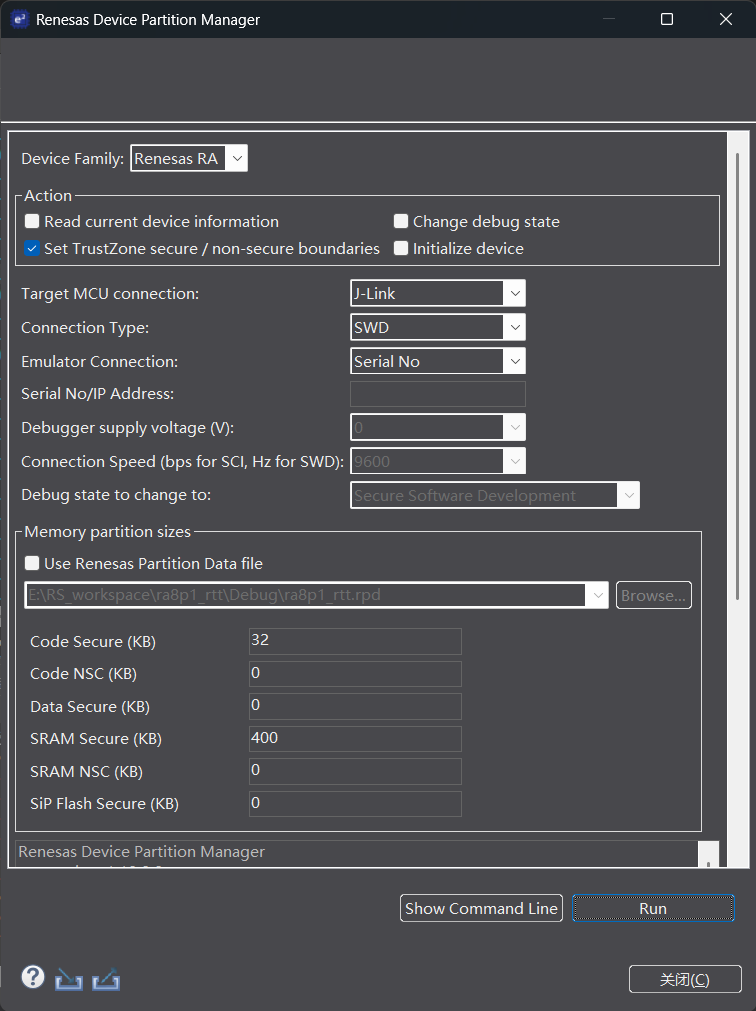

e2studio 中還有一個Run → Renesas Device Partition Manager(RDPM)工具：

RDPM 可以手動設置 Secure/Non-Secure 分區大?。?/p>

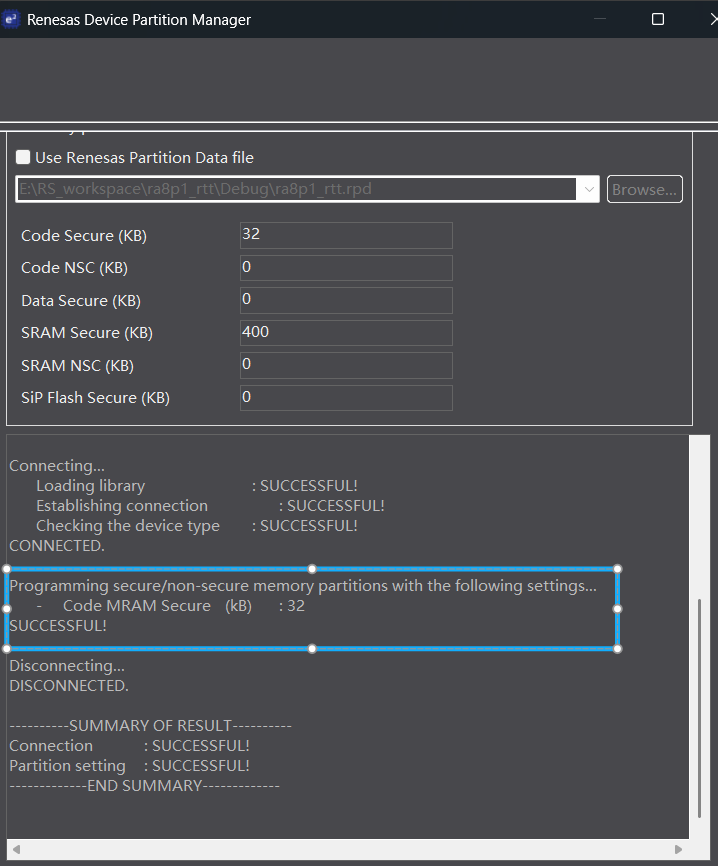

使用 RDPM 設置 32KB Code MRAM Secure 分區后的日志給了我們重要啟發：

Connecting...
Loading library: SUCCESSFUL!
Establishing connection: SUCCESSFUL!
Checking the device type: SUCCESSFUL!
CONNECTED.

Programming secure/non-secure memory partitions with the following settings...
-Code MRAM Secure(kB): 32
SUCCESSFUL!

Disconnecting...
DISCONNECTED.

設置完成后，RFP 再次報同樣的Error(E1000008)錯誤。這說明RDPM 與 setTZBoundaries=true 最終達到的效果是一樣的——都配置了 32KB 的 Secure 分區。

STEP3：豁然開朗——hex 文件大小

回頭看我們的 RT-Thread hex 文件：

Writing data to the target device
[Code MRAM 1] 0x02000000 - 0x0200D19F size : 52.4 K

52.4KB 遠大于 32KB 的 Secure 分區！

RDPM 日志說 "Code MRAM Secure: 32KB"，即 flash 前 32KB 被標記為 Secure 區域。我們的 hex 要從0x02000000寫到0x0200D19F，但0x02008000之后屬于 Non-Secure 區域。RFP 以 Non-Secure 權限連接設備，試圖寫 Secure 區域之外的地址時，硬件 TrustZone Filter（TZF）直接攔截，報地址錯誤：

Error(E1000008): An address error occurred in the device. (Command: 13, Response: D2)

Command 13是 RFP 的寫入命令，Response D2表示 TZ 安全違規。

STEP4：寄存器級驗證

為了從硬件層面驗證，我們通過 JLink Commander 讀取了相關的 TrustZone 狀態寄存器。

關鍵寄存器：CFSAMONA（Code Flash Security Attribution Monitor）

完整的三組寄存器總結：

STEP5：深挖分區存儲機制

進一步研究發現，RA8P1 的 TrustZone 分區信息并非存儲在普通的代碼 flash 或 OFS（選項設置內存）區域，而是存儲在專用的非易失性存儲區域，只能通過 SCI/USB 啟動模式命令進行讀寫。RDPM 和 e2studio 的調試器固件會自動將 MD 引腳拉低進入啟動模式來完成分區編程。

這就是為何斷電后問題依然存在——分區信息存儲在非易失性介質中，JLink 常規mem32無法直接讀取分區存儲區，但可以通過 CFSAMONA 寄存器間接觀察分區效果。

5 形成診斷工具

基于以上調查，我們編寫了bsp_tz_monitor.c診斷模塊，在芯片初始化階段調用bsp_tz_monitor_print()即可打印所有 TrustZone 相關寄存器的狀態。如果檢測到分區配置，會給出明確的警告和修復指引。

使用方法

在hal_entry()中調用：

#include"bsp_tz_monitor.h"

voidhal_entry(void)
{
// 初始化代碼...
bsp_tz_monitor_print();// 打印 TZ 狀態
// 應用代碼...
}

正常狀態輸出（無分區）

===== TrustZone Security Monitor =====
DLM @ 0x40204038 = 0x00000004 -> OEM_PL1

CFSAMONA @ 0x40204030 = 0x00FF8000
-> Secure blocks: 511 | Secure size: 16352 KB
-> Boundary exceeds flash end -> entire flash is Non-Secure
...

>>>> No active TZ partition -> device is fully Non-Secure. <<<<
========================================

完整日志見1.log

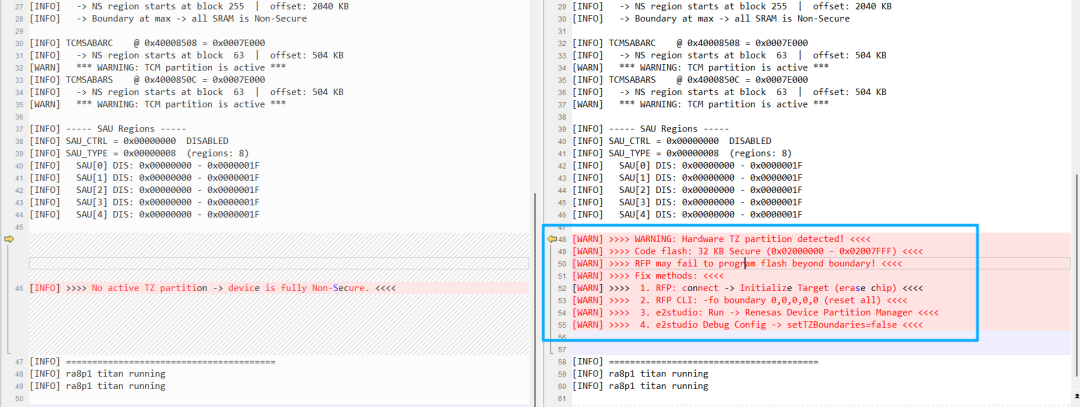

異常狀態輸出（32KB Secure 分區）

===== TrustZone Security Monitor =====
DLM @ 0x40204038 = 0x00000004 -> OEM_PL1

CFSAMONA @ 0x40204030 = 0x00008000
-> Secure blocks: 1 | Secure size: 32 KB
-> Secure: 0x02000000 - 0x02007FFF (32 KB)
-> Non-Secure alias: 0x12008000 - 0x12107FFF
*** WARNING: CFSAMONA has 32 KB Secure region active! ***

>>>> WARNING: Hardware TZ partition detected! <<<<
>>>> Fix methods: <<<<
>>>> 1. RFP: connect -> Initialize Target (erase chip) <<<<
>>>> 2. RFP CLI: -fo boundary 0,0,0,0,0 (reset all) <<<<
>>>> 3. e2studio: Run -> Renesas Device Partition Manager <<<<
>>>> 4. e2studio Debug Config -> setTZBoundaries=false <<<<
========================================

完整日志見2.log

源代碼

• src/bsp_tz_monitor.h — 函數聲明
• src/bsp_tz_monitor.c — 寄存器讀取、解碼、打印實現

6 相關資料

7 總結

根因流程圖

e2studio Debug 啟動
│
▼
setTZBoundaries=true（默認）
│
├──→ DLA 認證（CoreSight 調試 mailbox）
├──→ 驅動 MD 引腳進入 SCI 啟動模式
└──→ 寫入 32KB Secure 分區到專用非易失性存儲
│
▼
芯片重新上電
│
▼
硬件從非易失性存儲加載分區 → IDAU 配置
│
├──→ CFSAMONA = 0x00008000（32KB Secure）
└──→ flash 前 32KB 標記為 Secure
│
▼
RFP 以 Non-Secure 連接
│
├──→ 試圖寫 0x02000000 - 0x0200D19F（52.4KB）
├──→ 超過 0x02008000 邊界 → TZF 攔截
└──→ Error(E1000008) Command:13 Response:D2

驗證證據

最終結論

RA8P1（以及所有支持 DLM 的 RA 設備）的 TrustZone 分區信息存儲在專用的非易失性存儲區域中，通過 SCI/USB 啟動模式命令進行編程。一旦激活，硬件 IDAU 在啟動時自動加載分區配置，將 flash 劃分為 Secure 和 Non-Secure 區域。

默認情況下，e2studio 的setTZBoundaries=true會在調試連接時自動寫入 32KB Secure 分區。后續燒錄工具（RT-Thread Studio、RFP）以 Non-Secure 權限連接設備，當燒錄的固件超過 Secure 分區邊界時，TrustZone Filter 直接攔截寫入操作。
