BQ24725A：高效同步電池充電器的深度解析

在電子設備的設計中，電池充電管理是至關重要的一環。今天，我們就來深入探討一款高性能的電池充電控制器——BQ24725A，看看它是如何滿足各種應用需求的。

文件下載：bq24725a.pdf

一、產品概述

BQ24725A是一款適用于空間受限、多化學體系便攜式應用的1 - 4節電池充電控制器，例如筆記本電腦和可拆卸超極本。它支持4.5V至24V的寬輸入范圍，能為1 - 4節電池提供充電解決方案，并且具備自動系統電源選擇功能，可通過獨立的驅動器控制適配器側和電池側的n溝道MOSFET。

二、產品特性

（一）高效的同步降壓轉換器

采用SMBus控制的NMOS - NMOS同步降壓轉換器，具有可編程的615kHz、750kHz和885kHz開關頻率，能根據不同的應用場景進行靈活調整。

（二）自動電源選擇

利用內部電荷泵自動選擇系統電源，可在適配器和電池之間切換，確保系統穩定供電。

（三）增強的安全特性

具備過壓保護、過流保護、電池、電感和MOSFET短路保護等功能，有效保障電池和設備的安全。

（四）可編程參數

可對輸入電流、充電電壓、充電電流進行編程設置，并且具有高精度的調節能力。充電電壓精度可達±0.5%（最高19.2V），充電電流精度可達±3%（最高8.128A），輸入電流精度可達±3%（最高8.064A）。

（五）其他特性

還具備可編程的電池耗盡閾值、電池學習功能、適配器檢測和指示燈功能，以及集成的軟啟動和環路補償功能。

三、引腳配置與功能

BQ24725A采用20引腳的VQFN封裝，每個引腳都有特定的功能。例如，ACN和ACP用于輸入電流感測，ACDRV用于驅動適配器輸入n溝道MOSFET和反向阻斷n溝道MOSFET，BATDRV用于驅動電池到系統的n溝道MOSFET等。在實際應用中，需要根據引腳功能合理連接外部元件，以確保芯片正常工作。

四、電氣特性

（一）電壓和電流調節

在4.5V ≤ VCC ≤ 24V、0°C ≤ TJ ≤ 125°C的工作條件下，BQ24725A能實現高精度的電壓和電流調節。例如，充電電壓調節精度可達±0.5%，充電電流調節精度可達±3%。

（二）保護功能

具備多種保護功能，如輸入過流保護（ACOC）、充電過流保護（CHG_OCP）、電池過壓保護（BAT_OVP）等。當出現異常情況時，芯片能及時采取保護措施，避免設備損壞。

（三）靜態電流

電池BATFET關斷狀態下的電流僅為5μA，適配器待機靜態電流為0.65mA（最大0.8mA），有效降低了功耗。

五、功能模式

（一）適配器檢測與ACOK輸出

通過ACOK比較器確定VCC引腳的電源來源，當滿足一定條件時，ACOK輸出高電平，表示適配器正常連接。

（二）適配器過壓保護（ACOVP）

當ACDET引腳電壓高于3.15V時，判定為適配器過壓，此時ACOK拉低，充電停止，ACFET關斷。

（三）系統電源選擇

能自動在適配器和電池之間切換電源，采用自動先斷后通邏輯，防止切換時出現直通電流。

（四）電池學習周期

可通過SMBus命令激活電池學習周期，讓電池進行放電，以校準電池電量計。

（五）充電控制

通過SMBus命令控制充電的開啟和停止，同時還需要滿足ILIM引腳電壓、調節限制DAC值、ACOK狀態等條件。

（六）自動內部軟啟動

每次充電開啟時，充電器會自動對充電電流進行軟啟動，避免輸出電容或電源轉換器受到過沖或應力影響。

（七）高精度電流檢測放大器

通過SMBUS可選擇監測輸入電流或充電電流，IOUT引腳輸出的電壓是感測電阻兩端電壓的20倍。

（八）充電超時保護

內置看門狗定時器，若在一定時間內未收到寫充電電壓或?qū)懗潆婋娏髅?，將暫停充電?/p>

六、應用與實現

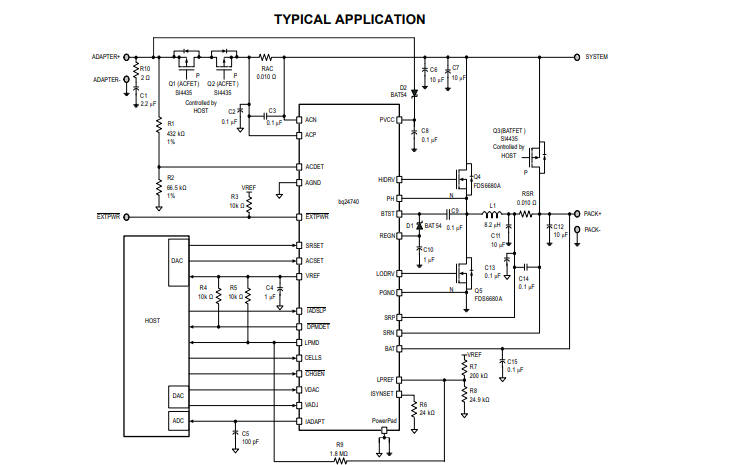

（一）典型應用電路

以典型的雙NMOS選擇器系統為例，BQ24725A可實現自動系統電源選擇。在設計時，需要考慮負輸出電壓保護、反向輸入電壓保護、降低電池靜態電流、電感選擇、輸入和輸出電容選擇、功率MOSFET選擇以及輸入濾波器設計等方面。

（二）設計要點

1. 負輸出電壓保護：可通過在SRP和SRN引腳插入小電阻或使用小二極管并聯輸出電容來實現。
2. 反向輸入電壓保護：可采用MOSFET或肖特基二極管進行保護。
3. 電感選擇：應根據充電電流、輸入電壓、開關頻率等因素選擇合適的電感值，同時要考慮電感的飽和電流和紋波電流。
4. 電容選擇：輸入和輸出電容應具有足夠的紋波電流額定值，以吸收開關紋波電流。陶瓷電容在使用時要注意直流偏置效應。
5. 功率MOSFET選擇：根據導通損耗和開關損耗的權衡，選擇合適的MOSFET。
6. 輸入濾波器設計：可采用阻尼RC網絡、TVS齊納二極管等方法來抑制適配器熱插拔時的過壓尖峰。

七、布局指南

合理的布局對于減少開關損耗、防止電磁輻射和高頻諧振問題至關重要。布局時應遵循以下原則：

1. 輸入電容應盡可能靠近開關MOSFET的電源和地連接，使用最短的銅跡線連接。
2. IC應靠近開關MOSFET的柵極端子，保持柵極驅動信號跡線短。
3. 電感輸入端子應盡可能靠近開關MOSFET的輸出端子，減小銅面積以降低電磁輻射。
4. 充電電流感測電阻應緊挨著電感輸出放置，感測引線應在同一層且相互靠近，避免穿過高電流路徑。
5. 輸出電容應放置在感測電阻輸出和地附近。
6. 輸出電容的地連接應在連接到系統地之前與輸入電容的地連接到同一銅層。
7. 模擬地和電源地應分開布線，通過功率焊盤或0Ω電阻連接。
8. 去耦電容應靠近IC引腳，跡線連接應盡可能短。
9. IC封裝背面的暴露功率焊盤應焊接到PCB地，并確保有足夠的熱過孔連接到其他層的接地平面。

八、總結

BQ24725A是一款功能強大、性能優越的電池充電控制器，具有高效、安全、可編程等特點。在實際應用中，我們需要根據具體需求合理選擇參數和外部元件，并注意布局和布線，以充分發揮其性能。你在使用BQ24725A的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
