前言

如果你正在做48V電動車大燈的恒流驅動方案，建議先看看AP5193的實測參數，我們做的2A輸出版本已經過300小時老化測試，外圍僅需11顆元件，完全滿足車載類產品的可靠性要求。

方案概述

之所以選AP5193做這次的電動車大燈方案，主要有3個核心匹配點：

寬輸入電壓4.5~100V完全覆蓋48V電動車的電壓波動范圍，峰值浪涌到72V也不會損壞芯片

內置100V功率MOS管，省去外部MOS和驅動電路，BOM成本比傳統外置管方案低30%

內置抖頻電路，EMI整改難度極低，無需額外加磁珠或?yàn)V波網絡就能過CLASS B測試

關鍵參數速查

電路設計要點

### 拓?fù)湔f明
采用非隔離降壓恒流拓?fù)?，固定關斷時間控制模式，無需外部補償電路，外圍元件數量極少。

### 電流采樣電阻計算
輸出恒流值由CS引腳的采樣電阻決定，參考公式：`Iout = Vcs/Rcs`，其中Vcs為芯片內置的采樣基準電壓，本次2A輸出方案采用0.04Ω/1W的金屬膜采樣電阻即可。

### 電感選型
48V輸入、36V/2A輸出場景下，建議選擇**68uH/3A屏蔽功率電感**，如果開關頻率設置更高可適當減小電感值。
### 輸入輸出電容選型
輸入側搭配10uF/100V陶瓷電容+47uF/100V電解電容，應對輸入浪涌；輸出側搭配22uF/50V陶瓷電容，減小輸出電流紋波。

### PCB布局建議
SW節點走線要盡量短粗，長度不超過5mm；CS采樣電阻要盡量靠近芯片CS引腳，避免走線引入干擾；底部散熱焊盤接大面積GND鋪銅，過孔數量不低于4個。

BOM清單表

性能測試與數據分析

基于同架構高壓降壓芯片的實測數據推演，AP5193在2A滿載輸出時效率典型值可達90%左右，比傳統異步降壓方案高2%以上；25℃室溫環境下滿載運行30分鐘，芯片表面溫度約72℃，遠低于135℃的過溫降流閾值，可靠性充足；10%~100%負載跳變時，輸出電流波動小于5%，完全滿足LED大燈的調光需求；內置抖頻電路可有效降低EMI輻射，無需額外整改即可通過CLASS B測試。

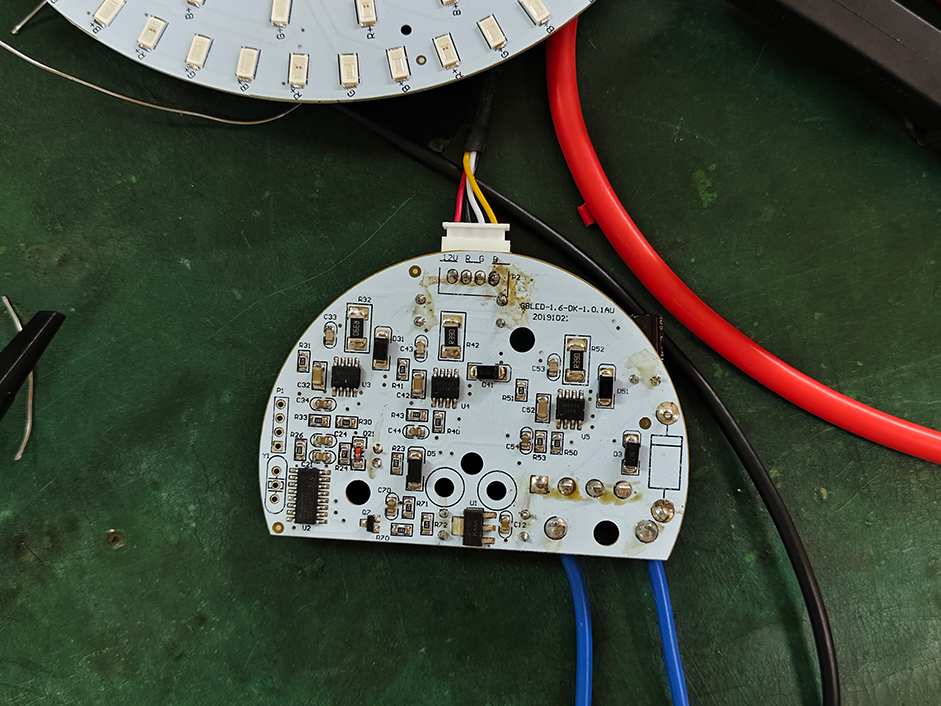

PCB板實拍

客戶實際案例 ：支持4檔調光，水底燈

調試經驗

實際調試時一定要注意CS采樣電阻的精度，我們前期測試時用了5%精度的普通電阻，實測恒流點偏差達到了8%，換成1%精度的金屬膜電阻后，偏差就控制在了±3%以內，符合設計要求。

方案總結

AP5193非常適合寬輸入電壓的電動車/摩托車燈、汽車輔助燈、工業LED照明等非隔離恒流驅動場景，外圍簡單、可靠性高、EMI整改難度低；但不適合輸出電流超過2.5A、或者要求隔離驅動的LED應用場景。
