什么是 FOC 電機驅動？
和傳統方波驅動有什么區別？

你的電機明明可以更安靜、更順滑。只是還沒遇上對的驅動方式。

不知道你有沒有過這樣的時刻——

深夜調試一臺電機設備，耳邊是“噔噔噔”的頓挫聲，示波器上的電流波形像城墻垛子一樣高低起伏。你盯著它，心里只有一個念頭：能不能安靜一點，再順一點？

其實，這個念頭的答案，可能就藏在四個字母里：FOC。

我們不妨從那個“噠噠噠”的方波說起，看看它和 FOC 之間，到底差在哪里。

方波與 FOC 從“打拍子”到“畫圈”

▍方波：直來直去的“鼓點”

傳統方波驅動（六步換向）把一圈分成6 個區間，每個區間只給兩相通電，電流像開關一樣要么 +I、要么 -I、要么 0。

就像用手推旋轉盤：推一下轉60°，再推一下再轉 60°。推力夠大，但每次換手轉盤都會微顫——這就是轉矩脈動。低速時一頓一頓，高速時尖銳換向音，而且電流與反電動勢相位常不對齊，一部分電能悄悄變成熱量。辦公室里那臺方波驅動的搖頭風扇，低速時的“滋滋”聲和扇葉抖動，便是轉矩脈動在空氣里的聲音。

▍FOC：順勢而為的“指揮棒”

FOC（磁場定向控制）的思路截然不同：不只控制電流通斷和大小，而是控制電流的方向與瞬時幅值，讓三相線圈在任意時刻都同時導通，產生平滑旋轉的磁場。轉子被磁場溫柔地“托著”轉動，而不是被一下一下推著走。

如果說方波是“敲鼓點”，F(xiàn)OC 就像“用指揮棒畫圈”——連貫、均勻、順勢而為。

關鍵在于克拉克變換和帕克變換，把三相靜止電流映射到與轉子同步旋轉的dq 坐標系：

q 軸電流：負責扭矩

d 軸電流：負責磁場（通常維持為零，以獲得最高效率）

結果很直接：轉矩脈動可控制在5% 以內（方波通常10%~15%），電流變成平滑正弦波，電機聽上去順耳了，低速不再一頓一頓，系統效率很容易超過90%，動態響應也更快。

一張表看懂區別

過去跑FOC 要自己寫坐標變換、PI 調節器、SVPWM，對軟件和算力要求都不低。但現在，硬件化FOC 方案可以讓這件事變得很輕巧。當FOC遇見 Trinamic

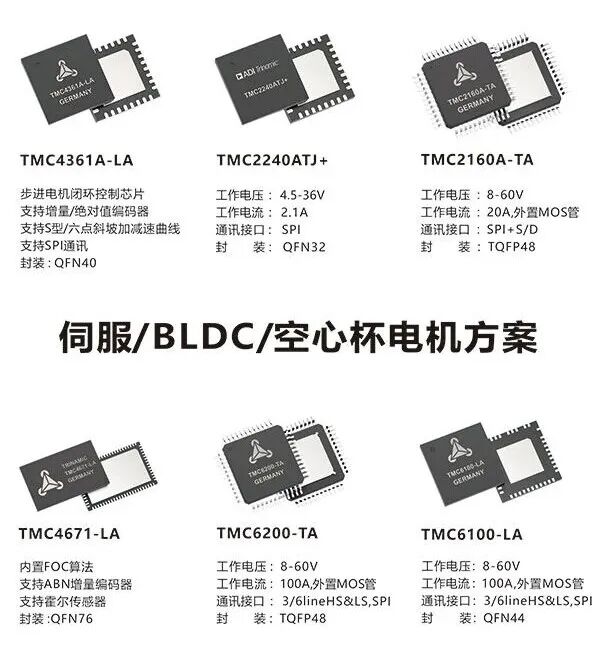

Trinamic 有一款很特別的芯片——TMC4671，它把完整的FOC 算法直接做在了硬件里。

你不用寫一行FOC 代碼，只需通過 SPI 接口配置寄存器，TMC4671 就會自動處理：

電流采樣→ 克拉克/帕克變換 → d-q 軸 PI 調節 → 逆帕克變換 → SVPWM 輸出

支持霍爾、增量編碼器、絕對位置編碼器等多種反饋

內部電流環刷新率達到50kHz 以上，PWM 精度 16bit

位置、速度、轉矩三種控制模式自由切換

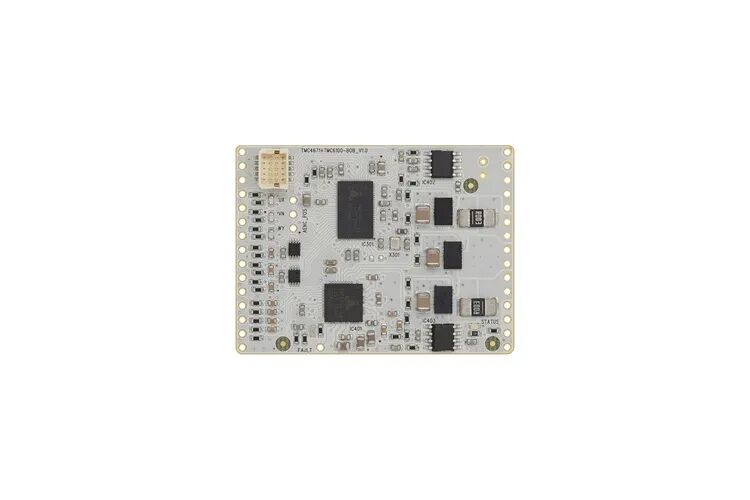

配合一臺外部MCU 和一個半橋驅動（比如TMC6100），就能搭出一套高動態、低噪音的伺服驅動系統。TMC6100 本身集成了三組半橋的門極驅動器和電流檢測放大器，耐壓 8V~60V，門極驅動電流可達1.5A，可以直推大功率MOS 管，輕松適應中大型電機。

如果你在做：

協作機器人關節電機

高精度云臺

AGV 行走驅動

醫療儀器內的靜音泵

用TMC4671 + TMC6100 這樣的硬件 FOC 方案，可以省掉大量調試時間，而且一次搞定，復用到不同功率的平臺時，只需更換外置 MOS，軟件側幾乎不用改動。

哪些場景尤其值得從方波“換”到 FOC？

① 3D 打印

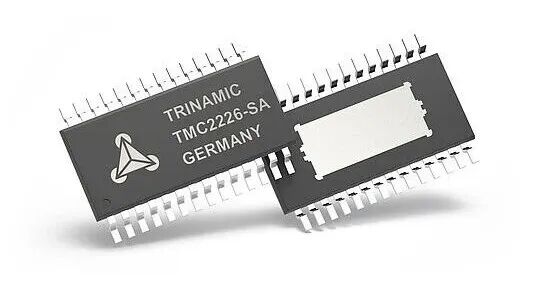

打印頭的移動如果帶有細微振動，層紋就會顯現在模型表面。FOC 驅動的步進或伺服電機，能讓噴嘴移動平滑得像在絲綢上滑行，同樣的機械結構下，打印質量明顯改善。Trinamic 的TMC2225、TMC2209等步進驅動芯片內置的 StealthChop 靜音技術，其實也是一種基于電流波形調制的 FOC 思路，它們讓消費級 3D 打印機真正進入了靜音時代。

② 手持云臺和機器人關節
這些場景里，電機經常在低速甚至零速附近大扭矩工作。方波驅動在這種工況下會產生明顯的“齒槽感”和振動。FOC 可以施加平滑的轉矩，讓云臺補償動作如呼吸般自然。

③ 醫療泵和呼吸機
液體輸送要求無脈動，這恰好是FOC 的拿手好戲。正弦電流驅動下的蠕動泵或離心泵，幾乎沒有流量波動，而且靜音到患者幾乎聽不到任何機械聲，大幅提升使用體驗。

常見選型小建議

小功率電池應用，對成本敏感，轉速高，對方波噪音不太介意——BLDC 方波驅動仍是性價比之選。

需要低噪音、低振動、高效率，功率范圍中等，愿意接受稍復雜的系統——果斷上 FOC。

想用FOC 又不想寫復雜算法——TMC4671 硬件 FOC 控制器幾乎是量身為這類需求打造。

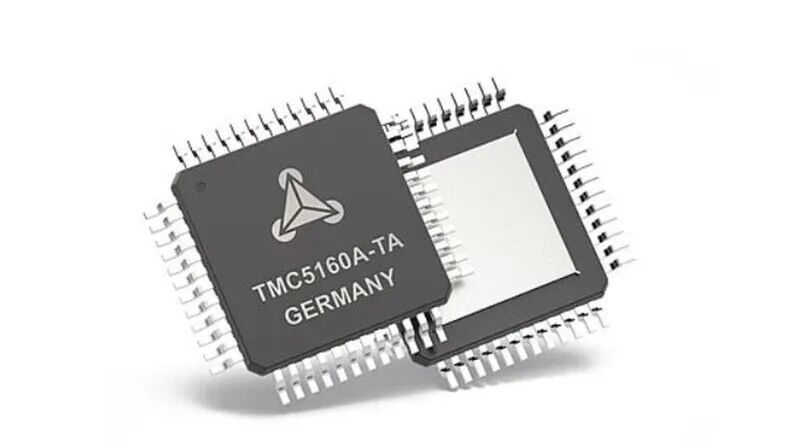

如果是兩相步進電機想獲得伺服級別的平滑表現——可以看看 Trinamic 的閉環驅動芯片 TMC5160，其內部集成的電流控制本質上也是一種 FOC 實現。

一個工程上的小提醒：FOC 對電流采樣精度和實時性要求較高，PCB 布局、采樣電阻選型和門極驅動匹配都值得多花一點心思。如果第一次接觸，不妨先用參考設計驗一驗。
