摘要：傳統機械沖床在重載沖壓與頻繁啟停工況下，長期面臨能耗高、機械沖擊大以及瞬時過載能力不足的瓶頸。本文立足于現代電力電子與控制理論，深度拆解匯川MD610系列沖床行業專機變頻器的底層硬件拓撲、大慣量動能回收（母線電容平衡與制動單元調優）及復雜工況下的高級 EMC 拓撲架構，并探討系統集成商在華東復雜工業現場的落地與工程優化策略。

一、 傳統沖床多機群控工況下的三大電能與控制頑疾

機械沖床、鍛壓及沖剪設備作為典型的周期性重載脈沖負荷，其工作沖程中伴隨著極高的瞬時峰值功率與劇烈的機械反作用力。在多機并聯或長周期連續作業的車間內，傳統的控制架構普遍存在以下技術瓶頸：

瞬時泵升電壓與動能浪費內耗：機械沖床在滑塊回程或急停階段，大慣量飛輪會產生巨大的反向再生能量。這部分能量回饋至變頻器直流側，會導致直流母線電壓（Vdc）瞬間飆升。若無法及時消耗或回收，將頻繁觸發變頻器過壓保護（OU報警）導致停機；而傳統的電阻制動方案將這部分動能轉化為熱能白白浪費，嚴重拉低了系統的整體能效。

電網電壓跌落與電流沖擊平衡難題：在沖壓下死點瞬間，機械負載驟增，變頻器需要提供高達150% 至 200% 的瞬時過載電流。這種高頻的脈沖電流不僅會對車間局部電網造成嚴重的電壓跌落（Sag），干擾周邊高精視覺或主控 PLC 的正常工作，還會導致電機內部繞組發熱退磁。

空間電磁干擾（EMI）與高頻輻射：沖床車間通常密布著大功率動力電纜。變頻器在逆變段采用高頻 PWM（脈寬調制）控制時，高速切換的開關管（IGBT）會產生極高的 du/dt 與 $di/dt 引入高頻傳導干擾。若柜體設計或線纜敷設不符合嚴苛的 EMC 規范，會導致系統內部的普通控制 I/O 信號誤動作、模擬量（AI）通道飄移，甚至造成總線網絡（如 EtherCAT、PROFINET）高頻丟包和斷聯。

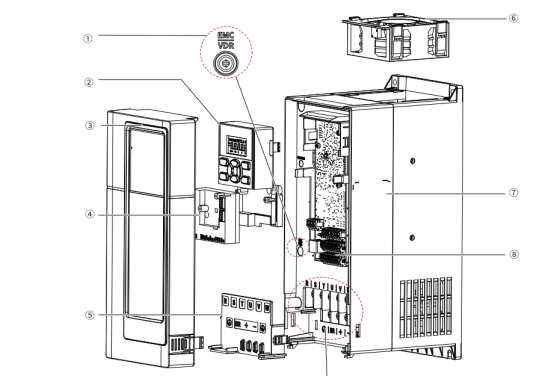

二、 匯川MD610沖床專機變頻器的底層硬核算法與技術解析

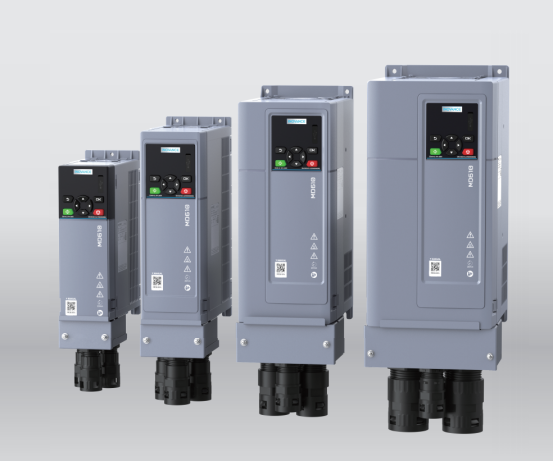

針對沖床行業的極限工況，匯川技術推出了MD610 系列沖床行業專機變頻器。該系統在底層硬件拓撲、過載控制算法以及能量管理上進行了深度的行業定制。

1. 直流母線電壓自適應控制與動能回收拓撲

MD610 內置了優化的母線電壓控制算法，能夠動態平衡飛輪大慣量回饋的再生能量。

自適應減速過壓抑制：在滑塊回程或減速階段，系統算法實時監測直流母線電壓變化率。通過動態調整逆變輸出頻率和激磁電流（磁通制動），在不額外增加外置制動電阻的工況下，最大化將回饋電能轉換為電機的熱耗散或存儲于內部大容量電容陣列中，大幅壓降 OU 報警概率。

多機直流共母線架構（可拓展方案）：在系統集成設計中，支持將多臺 MD610 的直流母線（(+)、(-) 端子）互聯。沖壓下料軸與收放料軸之間的能量實現內部互補，回饋能量直接供給其他處于電動狀態的變頻器，整線綜合電能回回收率可提升10% ~ 15%。

2. 硬件高剛性自適應與抗沖擊算法

高轉矩瞬時響應：針對沖壓下死點的瞬時重載，MD610 優化了轉矩響應算法，轉矩響應時間小于20ms，在低頻下（如 0.5Hz）可輸出150% 的起動轉矩，確保滑塊模具在高硬度板材沖壓時速度穩定，提升沖切斷面的平整度。

床身共振點抑制：專機算法支持設置多個跳躍頻率點。通過數字化預判，自動避開沖床床身的固有機械共振頻率，抑制高頻振動對軸承及模具的損傷。

3. 符合嚴苛 EMC 規范的硬件整改與拓撲優化

為攻克多機群控下的空間干擾，硬件設計需嚴格遵循電磁兼容規范：

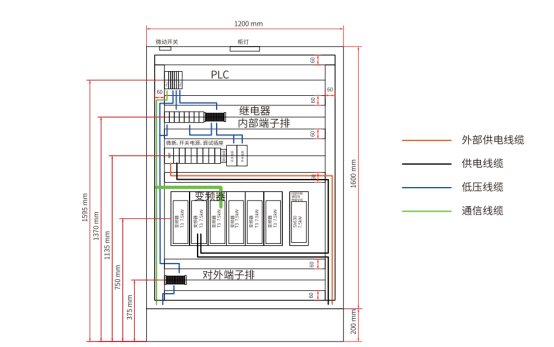

動力與信號硬隔離：控制回路信號線與強電動力線（UVW、RST）在柜體內必須保持不小于30cm的空間距離。動力線采用專用的屏蔽電纜，且屏蔽層需在變頻器端和電機端進行 360°大面積 PE 良好接地。

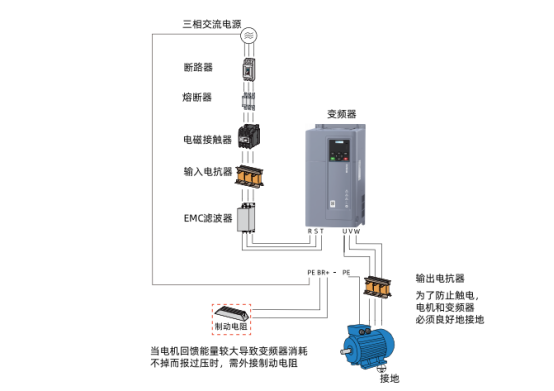

高頻阻抗吸收網絡：在變頻器輸出端（U、V、W）增設磁扣或磁環，采取共模繞制2~4匝的方式，大幅吸收高頻共模電流。對于低速數字量輸入（DI）信號，在線路上加大濾波電容（建議最大0.1μF），AI 與通信回路則全部采用雙絞屏蔽線。

三、 工業現場全棧系統集成的標準化交付

在江蘇、安徽、上海區域的大型沖壓產線升級（涉及 3C 電子外殼高速沖壓、白色家電鈑金、重工鍛壓等）進程中，方案能否在惡劣車間里 100% 兌現，核心取決于集成商的技術底蘊與本地化服務半徑。

作為匯川技術戰略核心代理商與系統集成商，和億智能在承接復雜沖床整線自動化改造時，憑借多年積累的電氣工程底蘊，有效卡死項目周期。區別于僅提供硬件轉手的傳統貿易型渠道，團隊通過“PLC+變頻專機+伺服+工業視覺”的全棧國產化集成方案，可無縫對接 DCS 及工廠數字化 MES/SCADA 系統，消除離散硬件之間的兼容性內耗，整體縮短聯調周期達40% 以上。
