為什么7.4V鋰電池需要保護板？

7.4V鋰電池組（兩節18650或聚合物電池串聯）廣泛應用于藍牙音箱、電動工具、無人機、礦燈、手持終端等設備。由于鋰電池的化學特性，任何過充電、過放電、過電流或短路都可能導致電池鼓包、起火甚至爆炸。因此，每一組7.4V/8.4V鋰電池都必須搭配專用的鋰電池保護板芯片，實時監測電池狀態并在異常情況下自動切斷充放電回路，確保安全。

平芯微PW7120是一款專為7.4V/8.4V兩節串聯鋰電池設計的CMOS充放電保護IC，集成過充電保護、過放電保護、過電流保護和短路保護四大核心功能，搭配外部功率MOSFET即可構成完整的鋰電池保護板電路方案。

PW7120 — 7.4V/8.4V鋰電池保護板核心芯片

PW7120采用SOT23-6封裝，是目前市場上應用最廣泛的兩節串聯鋰電池保護芯片之一。其核心保護參數如下：

過充電保護：當任一節電池電壓超過過充檢測閾值（典型4.28V）時，PW7120關斷充電MOSFET，切斷充電通路，防止電池過充至危險電壓。

過放電保護：當任一節電池電壓降至過放檢測閾值（典型2.8V）以下時，PW7120關斷放電MOSFET，切斷負載通路，避免電池過度放電導致不可逆容量損失。

過電流保護：當放電電流超過設定閾值時，保護電路在設定延時后關斷放電MOSFET，保護電池和負載安全。

短路保護：當檢測到輸出短路時，PW7120在微秒級快速關斷放電MOSFET，防止瞬間大電流損壞電池。

0V電池充電：支持對完全放空的電池進行涓流恢復充電，兼容性更強。

7.4V/8.4V鋰電池保護板電路方案選型

根據不同的持續放電電流和應用場景，平芯微提供多種保護板電路方案配置：

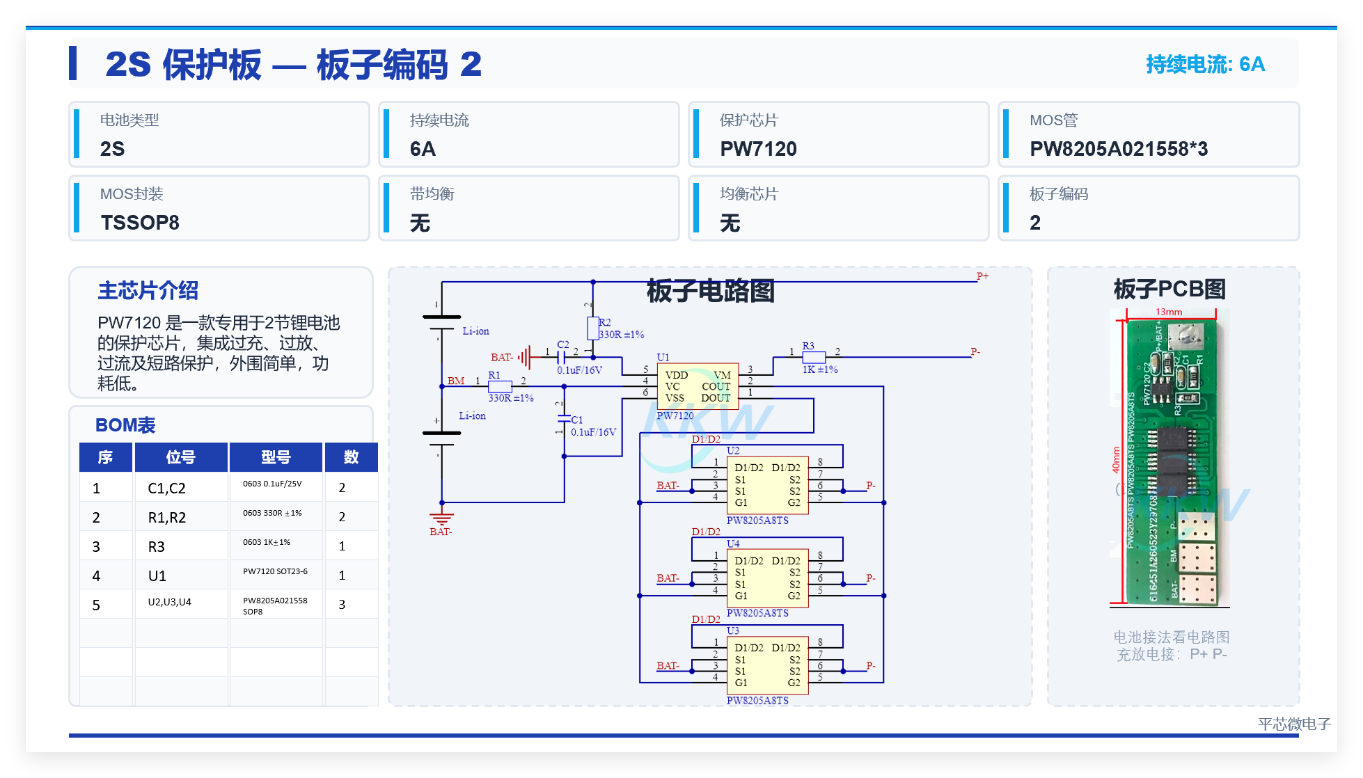

方案1：PW7120 + PW8205A x3（4.5A持續放電，適合中等功率設備）

適用場景：電動工具、手持終端等需要4~5A持續放電的2S應用。

電路配置：PW7120保護IC + 3顆PW8205A8TS MOSFET并聯（TSSOP8封裝），過流保護閾值約13.5A。通過增加MOSFET并聯數量，降低導通電阻，提升持續電流能力和散熱性能。

方案2：PW7120 + PW4406A x2（3A持續放電，SOP8封裝易焊接）

適用場景：DIY手工焊接、小批量試產場景，SOP8封裝MOSFET更易手工焊接。

電路配置：PW7120保護IC + 2顆PW4406A MOSFET（SOP8封裝），過流保護閾值約7A。SOP8封裝引腳間距大，適合手工焊接和小批量生產。

方案3：PW7120 + PW4406A x4 + PW2213均衡（6A持續放電，帶電池均衡）

適用場景：高品質電池組、長期使用壽命要求高的設備，需要電池均衡功能防止電芯壓差增大。

電路配置：PW7120保護IC + 4顆PW4406A MOSFET（SOP8封裝）+ PW2213電池均衡芯片。過流保護閾值約14A，帶均衡功能消除兩節電芯間的電壓不一致，延長電池組循環壽命。

方案4：PW7120 + PW80N03 x4（15A大電流，適合電動工具/電動車）

適用場景：電動工具（電鉆、角磨機）、電動滑板車、大功率礦燈等15A以上持續放電的2S應用。

電路配置：PW7120保護IC + 4顆PW80N03 MOSFET（TO252大功率封裝），過流保護閾值約30A。TO252封裝散熱能力強，導通電阻極低，可承受15A持續大電流。

7.4V/8.4V鋰電池保護板 + 充電管理綜合方案

在實際產品中，鋰電池保護板通常需要與充電管理電路協同工作，構成完整的充放電管理系統。以下是經過驗證的綜合方案：

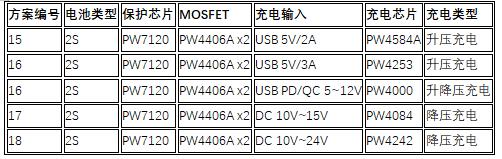

不同充電輸入電壓對應不同的充電IC選擇：USB 5V場景選升壓型PW4584A或高效PW4253；PD/QC快充選升降壓型PW4000；12V適配器選降壓型PW4084；24V電源選PW4242。所有方案均搭配PW7120保護IC + PW4406A MOSFET構成標準保護板電路。

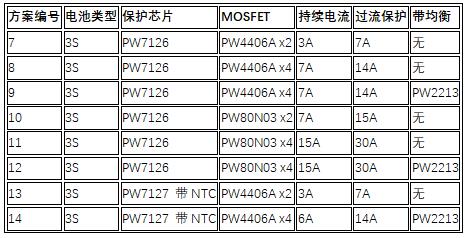

三節串聯鋰電池保護板方案（PW7126/PW7127）

除了7.4V/8.4V兩節串聯方案外，平芯微同時提供三節串聯（3S，標稱11.1V，滿電12.6V）鋰電池保護板方案：

PW7126：三節串聯鋰電池保護IC，功能與PW7120類似，支持3A~15A多種電流等級配置。

PW7127：帶NTC溫度保護的三節串聯鋰電池保護IC，在PW7126基礎上增加溫度監測，當電池溫度異常時主動切斷充放電通路，安全等級更高。

三節串聯鋰電池保護板同樣搭配充電管理芯片使用：USB 5V輸入選PW4053A/PW4053A-N升壓至12.6V；PD/QC快充選PW4000升降壓型；24V輸入選PW4243降壓型。

電路設計要點

設計7.4V/8.4V鋰電池保護板電路時需注意以下關鍵點：

MOSFET選型原則：根據持續放電電流選擇合適數量的MOSFET。一般規則是每顆PW8205A（TSSOP8）約承載1.5A持續電流，每顆PW4406A（SOP8）約承載1.5~2A持續電流，每顆PW80N03（TO252）可承載4~5A持續電流。需要更大電流時，通過并聯多顆MOSFET實現。

均衡芯片PW2213的必要性：當兩節或三節電芯的容量存在差異時，長期充放電循環會導致各節電壓差越來越大，最終某節先過充或先過放觸發保護。加入PW2213均衡芯片可消除電芯間的壓差，顯著延長電池組使用壽命，建議在電池容量大于3000mAh或循環次數要求大于500次的應用中使用。

PCB布局建議：保護IC靠近電池端放置；MOSFET的源漏極走線需足夠?qū)挘堪才嘟ㄗh≥0.5mm線寬）；均衡電阻需考慮散熱面積。

應用領域

7.4V/8.4V鋰電池保護板芯片方案廣泛應用于：便攜式藍牙音箱、電動工具（電鉆、螺絲刀、熱熔膠槍）、無人機電池組、礦燈與戶外照明、手持PDA終端設備、便攜式醫療儀器、電動玩具、航模飛行器、移動電源、GPS追蹤器等。
