很多人第一次接觸汽車電子時，容易把車載 12V 電源理解成一個穩定的 12.0V 直流電源。好像只要系統標稱是 12V，后面的電源芯片、保護器件、壓敏電阻、TVS 等元件，只要圍繞 12V 去選就可以了。

但在實際車輛環境中，12V 只是一個名義電壓，并不代表電源線上永遠只有 12V。汽車上的電源環境比普通桌面電源復雜得多。電池狀態、發動機啟動、發電機充電、大負載動作、線束電感、接插件接觸變化，都會影響電源線上的實際電壓。對工程設計來說，真正要關注的不是“它標稱多少伏”，而是這個系統在不同工況下可能出現什么電壓范圍、瞬態沖擊和能量條件。

換句話說，12V 是設計的起點，不是設計的邊界。

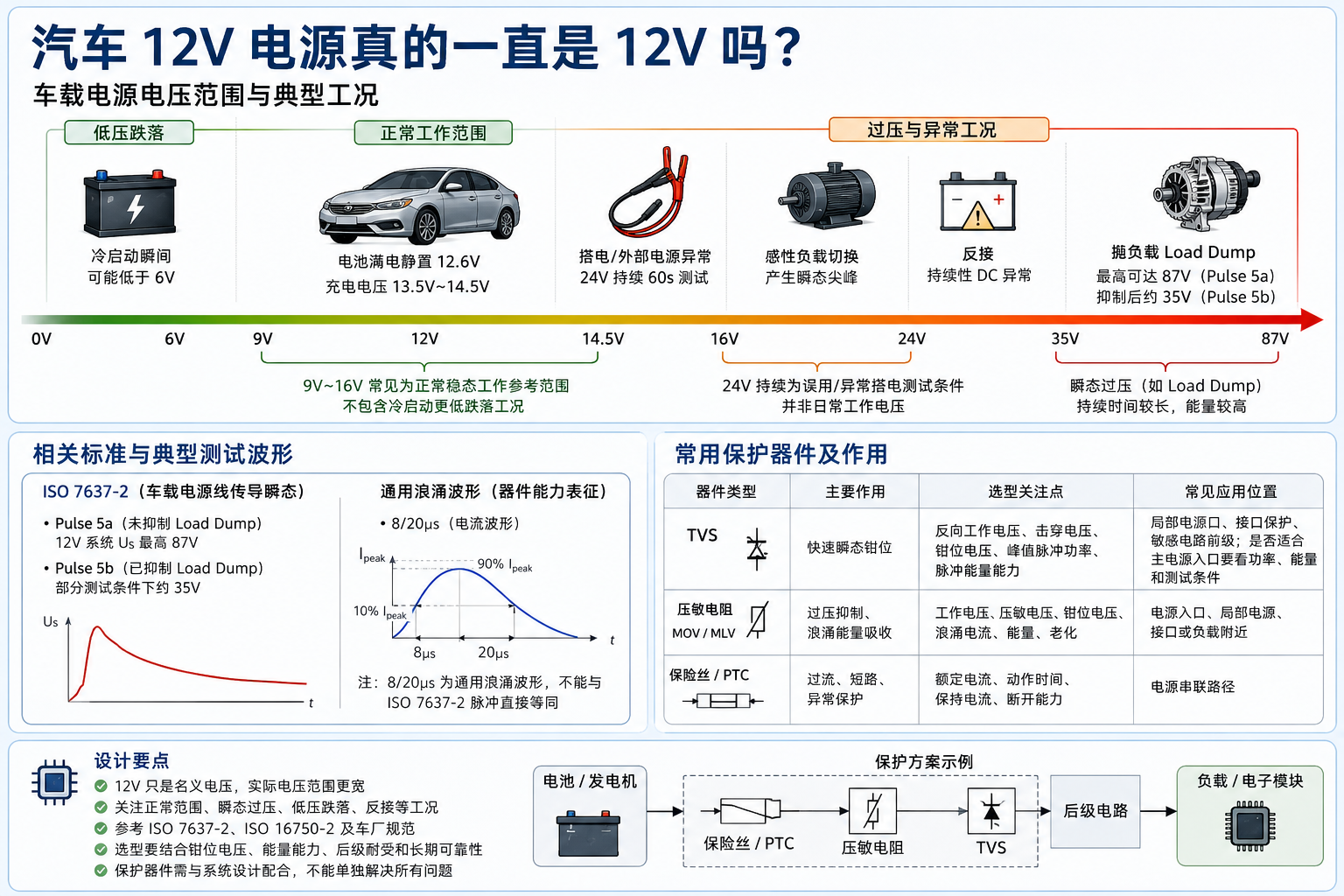

正常工作時，車載電源也不是固定 12V

先看最基礎的正常工作狀態。一塊 12V 鉛酸電池，在滿電靜置時，電壓通常會在 12.6V 左右，并不是嚴格的 12.0V。發動機啟動后，發電機開始給電池充電，車載電源系統的電壓常見會升到 13.5V–14.5V 附近。不同車型、溫度、電池狀態、充電策略不同，實際范圍也會有差異。

也就是說，即使車輛處在正常運行狀態，所謂的 12V 系統也經常不是 12.0V。所以汽車電子模塊一般不會只按 12.0V 來設計，而是要考慮更寬的工作電壓范圍。一些車載電子設備會以類似 9V–16V 這樣的范圍作為正常穩態工作或功能保持的參考區間，但具體范圍要看產品類型、車廠規范和應用位置。

這里要注意，9V–16V 這類范圍更多是正常穩態或功能保持的參考區間，并不代表所有低壓情況都包含在里面。比如冷啟動瞬間的更低電壓跌落，通常會作為單獨工況考慮。這也是為什么在選電源芯片、保護器件或者壓敏電阻時，不能只問一句“這是 12V 系統嗎”，因為這個問題本身不夠完整。

超出正常范圍時，還會遇到瞬態沖擊和持續性異常工況

車載電源的問題不只是“正常時不是 12V”，更麻煩的是，它還會遇到很多瞬態沖擊和持續性異常工況。這些工況不一定每天都發生，但只要產品要用于汽車電子，就需要在設計時提前考慮。

冷啟動電壓跌落

車輛啟動時，啟動電機瞬間需要很大的電流，電池電壓會被明顯拉低。尤其在低溫、舊電池或虧電狀態下，啟動瞬間電壓可能跌到較低水平，部分工況下甚至可能低于 6V。

這類問題不一定會直接燒壞元件，但可能導致 MCU 復位、電源芯片掉壓、通信模塊異常，或者系統短時間誤動作。所以汽車電源保護設計里，不只是要考慮“過壓會不會打壞器件”，也要考慮低壓時系統是否會復位、降級、誤動作，或者進入不可預期狀態。

搭電和外部電源異常

車輛虧電時，可能會通過另一輛車或外部電源進行搭電啟動。正常的 12V 對 12V 搭電不一定會帶來明顯過壓問題，但如果使用不匹配的外部電源、操作不規范，或者正負極接錯，電源輸入端就可能面對更嚴苛的電壓壓力或反接風險。

在一些汽車電氣負載測試中，會用 24V 持續一段時間來模擬 12V 系統被 24V 車輛或外部電源搭電的情況，例如 24V 持續 60s 這樣的測試條件。這類測試并不表示 12V 系統日常會長期工作在 24V，而是用來驗證誤用或異常搭電條件下的耐受能力。這個例子也說明，保護器件的最高持續工作電壓不能只按 12V 或 16V 去理解。

對于壓敏電阻來說，如果器件在 24V 持續條件下已經進入明顯導通或過熱狀態，就可能無法滿足這類測試要求。但反過來，壓敏電阻的最大持續工作電壓選得越高，通常鉗位電壓也會相應提高，所以不能只為了避開 24V 持續條件而盲目選高電壓規格，還要看后級電路可承受的殘壓和整體保護配合。

感性負載切換瞬態

汽車?yán)镉泻芏喔行载?fù)載，比如電機、繼電器、線圈、電磁閥等。這些負載在開關瞬間，可能會在負載附近、局部線束或供電回路中產生尖峰電壓。是否會傳導到敏感電路，要看布線、負載驅動方式和抑制措施。

這類瞬態的持續時間通常不長，但上升速度快，對保護器件的鉗位特性、寄生參數、布局以及系統保護配合都有要求。如果后級芯片或接口電路比較敏感，哪怕是短時間尖峰，也可能造成損壞或異常。

反接

在維修、安裝、搭電過程中，電源正負極接反并不是完全不可能發生。反接更接近一種持續性 DC 異常，而不是普通尖峰瞬態，因此不能簡單理解成“加一個過壓保護器件就好了”。

壓敏電阻主要用于過壓和浪涌抑制，并不是專門的反接保護器件。反接保護通常要通過二極管、MOSFET、電源管理方案、保險絲等方式綜合處理。具體方案要看功耗、壓降、成本、保護等級和系統安全要求。

拋負載 Load Dump

Load Dump，也就是汽車拋負載，是車載電源系統中比較典型的一類高能量過壓事件。簡單理解，就是當電池連接突然斷開，而發電機仍在輸出時，電源線上可能出現持續時間較長、能量較高的過壓。和 ESD 或普通開關尖峰相比，Load Dump 的特點不是“快一下就結束”，而是持續時間更長、能量更大。

在 ISO 7637-2 Pulse 5a 的部分測試等級中，12V 系統 Us 最高可到 87V?，F(xiàn)代車輛中，發電機或整車電源系統可能已經具備集中式抑制措施，因此模塊面對的是未抑制還是已抑制 Load Dump，要以車廠測試規范為準。對于已抑制 Load Dump，部分測試條件下電壓可能被限制在 35V 左右或其他指定水平，但持續時間和注入能量依然不能忽視。

在汽車電子中，相關瞬態、電源電壓變化和電氣負載測試，常會參考 ISO 7637-2、ISO 16750-2 以及車廠自己的規范。實際項目里，不能只看理論描述，而要回到具體波形、測試等級、源阻抗、持續時間和客戶要求。

為什么這些工況會影響保護器件選型？

如果只是按“12V 電源”理解，可能會覺得器件耐壓超過 12V 就夠了。但在汽車電子里，這種判斷方式很容易出問題，因為保護器件面對的不是一個穩定的 12.0V，而是一個動態的電源環境。

選型時至少要看幾個層面。第一是日常工作能力，比如器件的工作電壓范圍、最高持續工作電壓、漏電流，以及在長期運行狀態下是否會誤動作或發熱。第二是瞬態防護能力，比如鉗位特性、浪涌電流、能量能力、寄生參數、布局影響，以及它對應的測試波形。第三是長期可靠性，比如工作溫度、老化、反復浪涌后的參數變化、失效模式，以及失效后系統是否仍然安全。

這里還要特別注意一個容易混淆的問題：汽車電子通常會參考 ISO 7637-2、ISO 16750-2 等標準中的車載脈沖和電氣負載測試；而壓敏電阻規格書里常見的 8/20μs、10/1000μs 等波形，更多是器件能力表征或通用浪涌測試條件。兩者不能簡單直接等同，實際選型要看客戶指定的測試波形、測試等級和應用位置。

對保護器件來說，“超過 12V 能不能用”不是完整問題。更關鍵的是：這個過壓持續多久、能量有多大、保護器件鉗位后的殘壓后級電路能不能承受，異常結束后器件還能不能保持可靠工作。

這也是很多初學者看規格書容易誤判的地方。比如壓敏電阻規格書里會有壓敏電壓、最大允許電壓、鉗位電壓、浪涌電流、能量、漏電流等參數。單獨看某一個參數，很容易覺得“好像可以用”。但放到具體車載工況里，還要繼續問：這個參數是在什么測試條件下得到的？波形是什么？通流次數是多少？溫度條件是什么？后級電路能不能承受這個鉗位電壓？

這些問題，比單純問“耐壓夠不夠”更接近真實工程判斷。

工程設計里更應該問什么問題？

對于剛接觸汽車電子保護設計的人來說，最容易問的問題通常是：這是 12V 系統嗎？這個器件耐壓夠不夠？壓敏電壓是多少？浪涌電流看起來夠不夠大？

這些問題不是不能問，但還不夠。因為汽車電子里的“12V”只是名義電壓，真正決定選型難度的是應用位置、測試條件、后級耐受能力和長期可靠性。

更接近工程選型的問題應該是：這個模塊是在整車電源入口，還是在局部電源或信號接口？正常工作電壓范圍是多少？最高持續電壓是多少？客戶要求的是哪一種瞬態測試？對應的是 ISO 車載脈沖，還是器件規格書里的 8/20μs、10/1000μs 通用浪涌能力？后級芯片或模塊能承受的最高電壓是多少？保護器件鉗位后的殘壓是否安全？浪涌能量會不會超過器件能力？器件老化后參數變化是否仍然可以接受？失效后系統是否安全？

這些問題看起來比“12V 選多大耐壓”復雜很多，但這才是汽車電子電源保護設計里真正要考慮的內容。因為汽車電源環境本身就不是一個單純的穩定電源，而是一個會隨工況不斷變化的系統。

壓敏電阻、TVS、保險器件不是互相替代

在汽車電源保護中，壓敏電阻、TVS、保險絲、PTC 等器件經常會被放在一起討論。但它們并不是簡單的替代關系，也不是誰一定比誰更高級，而是各自解決的問題不同。

TVS 通常用于快速瞬態鉗位，鉗位特性相對明確；壓敏電阻則常用于過壓抑制和浪涌能量吸收，尤其要關注其浪涌電流、能量能力和老化特性。對于 Load Dump 這類持續時間較長的工況，還要特別關注器件是否能承受對應測試條件下的總能量，不能只看某一個峰值功率或單次通流數字。保險絲和 PTC 更多用于過流、短路或異常狀態下的保護。它們解決的問題不同，實際應用中常常需要根據系統位置和測試要求配合使用。

對于壓敏電阻來說，多層片式壓敏電阻，也就是常說的 MLV / chip varistor，通常更常見于局部電源、信號接口、低壓線路或小能量瞬態保護場景；而一些尺寸更大、通流能力更高的壓敏器件，則可能用于電源線浪涌抑制場景。

但這里也不能簡單下結論。并不是看到“貼片壓敏電阻”就能判斷它適合哪種汽車工況，也不是封裝大一點就一定能扛住所有浪涌。具體能不能用，還是要回到工作電壓、鉗位電壓、浪涌波形、能量能力、工作溫度和客戶測試規范。

尤其在汽車電子應用中，保護器件通常只是系統保護方案的一部分。壓敏電阻可以參與過壓抑制，但不能替代所有保護設計。反接、過流、短路、低壓跌落、功能安全等問題，都需要從系統角度綜合考慮。

12V 是起點，不是設計邊界

所以，汽車 12V 電源并不等于穩定的 12.0V 電源。它只是一個名義電壓，是工程設計的起點，而不是保護設計的邊界。

真正做汽車電子電源保護時，要考慮正常工作范圍、瞬態過壓、電壓跌落、反接、搭電、Load Dump，以及相關測試標準下的具體波形和能量要求。對于壓敏電阻、TVS、保險器件等保護元件來說，選型也不能只看“耐壓夠不夠”。更重要的是結合應用位置、測試條件、后級耐受能力和長期可靠性綜合判斷。

簡單說，12V 只是名稱，工程設計看的是邊界條件。

如果你也在學習汽車電子、電源保護、壓敏電阻、TVS 或相關被動元件選型，歡迎一起交流討論。后續也會繼續整理一些關于 Load Dump、鉗位電壓、8/20μs 浪涌、MLV 與貼片壓敏電阻選型邊界等內容。
