“電機驅動芯片”選型到底看什么？除了電壓電流參數，不同供電電壓等級下。12V怕待機耗電，24V怕散熱空間不夠，48V/60V怕EMI和爬電距離出問題。

今天按四個電壓等級，分別聊聊ADI Trinamic產品線中與之適配的電機驅動芯片方案，供選型參考

0112V：低功耗小尺寸首選

12V 是應用最廣泛的低壓供電標準之一，覆蓋消費電子、智能家居、辦公設備和汽車電子等多個領域。這個電壓段的設計重點通常是低功耗、小尺寸和高集成度。

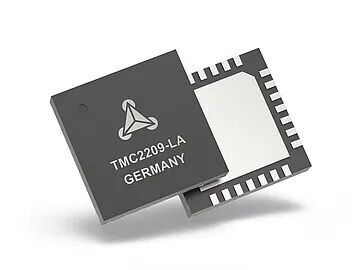

TMC2209：超靜音步進電機驅動的經典之選

·電壓范圍：4.75V~29V DC（可覆蓋 12V 系統的電壓波動）

·輸出電流：2.8A 峰值，2A RMS

·集成度：集成H 橋和無損電流檢測

·主要特性：

oStealthChop2技術實現低噪音電機運行

o無需外部檢測電阻，節省 PCB 空間

o支持 256 微步插值，運行更平滑

o內置過流、過熱、欠壓、短路保護

o支持 Step/Dir 和 UART 兩種接口

o工作溫度范圍：-40℃~125℃

·典型應用：3D 打印機、安防攝像頭、辦公自動化設備、醫療儀器、智能家居

TMC2210：高電流密度集成式步進驅動

·電壓范圍：4.5V~36V DC

·輸出電流：5.0A 橋峰值電流，3.0A 滿量程電流，2.1A RMS（室溫 4 層 PCB 條件下）

·集成度：集成H 橋、非耗散性電流檢測和 256 微步索引器

·主要特性：

o230mΩ 典型總導通電阻，發熱更低效率更高

o內置電流檢測精度±5%，無需外部大功率電阻

oStealthChop2靜音模式與 SpreadCycle動態模式可切換

oStallGuard4高精度無傳感器負載檢測

o支持硬件引腳配置，無需軟件編程即可使用

o提供5×5mm TQFN32 和 9.7×4.4mm TSSOP38 兩種封裝選擇

o工作溫度范圍：-40℃~125℃

·典型應用：消費電子、小型機器人、POS 機、打印機、掃描儀、自動售貨機、紡織機械

02

24V：工業通用標準電壓

24V 是工業自動化領域的標準供電電壓，同時也廣泛應用于電動工具、機器人和中型家電。這個電壓段需要兼顧功率密度、可靠性和抗干擾能力。

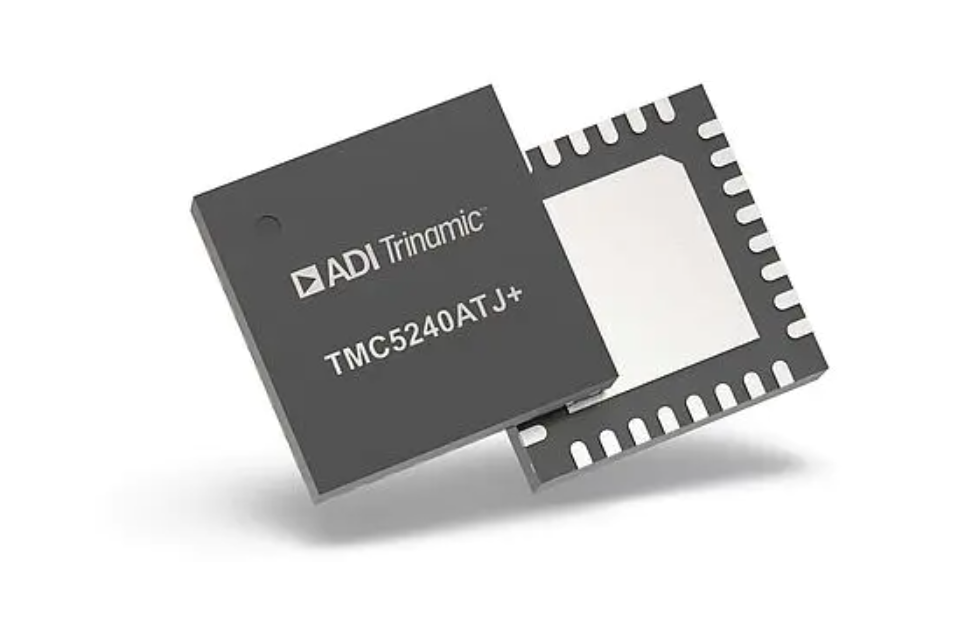

TMC5240：智能集成步進驅動與控制器

·電壓范圍：4.5V~36V DC

·輸出電流：5.0A 橋峰值電流，3.0A 滿量程電流，2.1A RMS（室溫 4 層 PCB 條件下）

·集成度：集成運動控制器、驅動和電流檢測

·主要特性：

o八點運動控制器，實現最小加加速度

o集成無損電流檢測

o支持SPI 和單線 UART 接口

o集成編碼器接口和參考開關輸入

o工作溫度范圍：-40℃~125℃

·典型應用：工業自動化、實驗室設備、機器人關節、紡織機械

TMC2130：高性價比工業級步進驅動

·電壓范圍：4.75V~46V DC

·輸出電流：2.5A 短時間峰值電流，1.2A RMS (QFN 封裝)/1.4A RMS (TQFP 封裝)

·集成度：集成H 橋和電流檢測

·主要特性：

o5×6mm QFN36 小封裝

oStallGuard2無傳感器負載檢測

oCoolStep負載自適應電流控制，節能可達 75%

o支持SPI 和 Step/Dir 接口

o工作溫度范圍：-40℃~125℃

·典型應用：CNC 機床、3D 打印機、傳送帶、包裝機械

0348V：中大功率應用主流

48V 系統近年來在新能源汽車、電動自行車、AGV 和工業機器人等領域得到了快速發展。這個電壓段能夠在不顯著增加電流的情況下提升功率，同時保持相對較低的絕緣要求。

TMC6200：高性能三相 BLDC/PMSM 柵極驅動器

·電壓范圍：8V~60V DC

·輸出能力：可驅動外部N 溝道 MOSFET，支持高達 100A 的電機電流

·集成度：集成三個半橋柵極驅動器和電流檢測放大器

·主要特性：

o可編程柵極驅動電流（0.5A/1A/1.5A）

o三個可編程增益的電流檢測放大器（5/10/20 倍）

o支持SPI 和獨立操作模式

o集成電荷泵，支持100% 占空比

o工作溫度范圍：-40℃~125℃

·典型應用：工業伺服電機、AGV 驅動、電動自行車、泵和風機

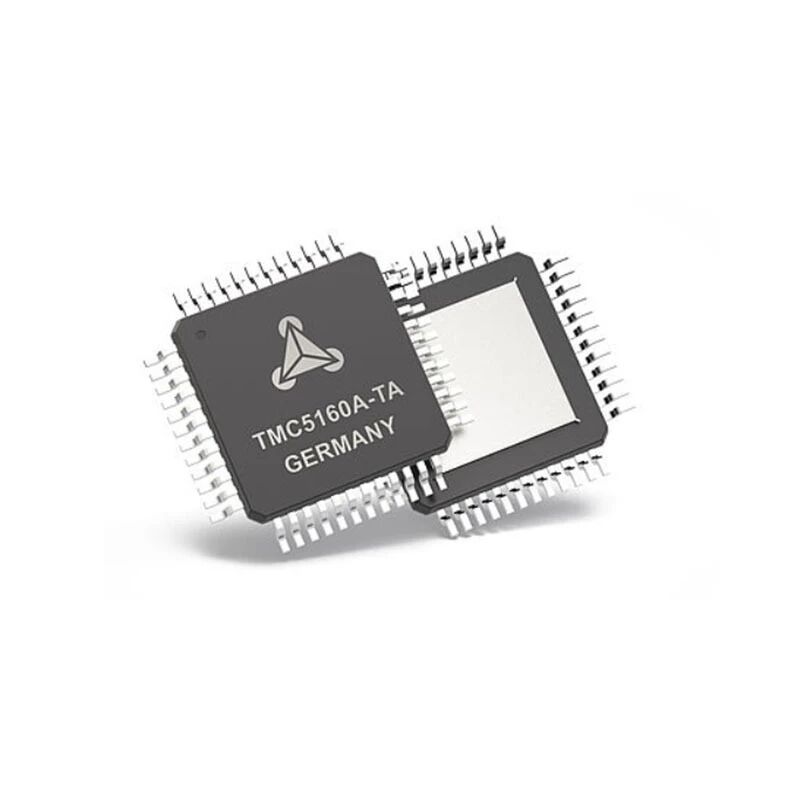

TMC5160：大功率步進電機控制器與預驅動器

·電壓范圍：8V~60V DC

·輸出能力：可驅動外部N 溝道 MOSFET，支持高達 20A RMS 的電機電流

·集成度：集成運動控制器、柵極驅動和電流檢測

·主要特性：

o六點斜坡運動控制器

oStallGuard2高精度無傳感器負載檢測

o支持編碼器接口和雙參考開關輸入

o內置完整的保護和診斷功能

o工作溫度范圍：-40℃~125℃

·典型應用：大型3D 打印機、工業機器人、數控機床、自動化生產線

0460V：低壓大功率上限

60V 是很多安全標準規定的低壓上限，超過這個電壓就需要更嚴格的絕緣和安全措施。因此，60V 系統成為了很多大功率低壓應用的常用選擇。

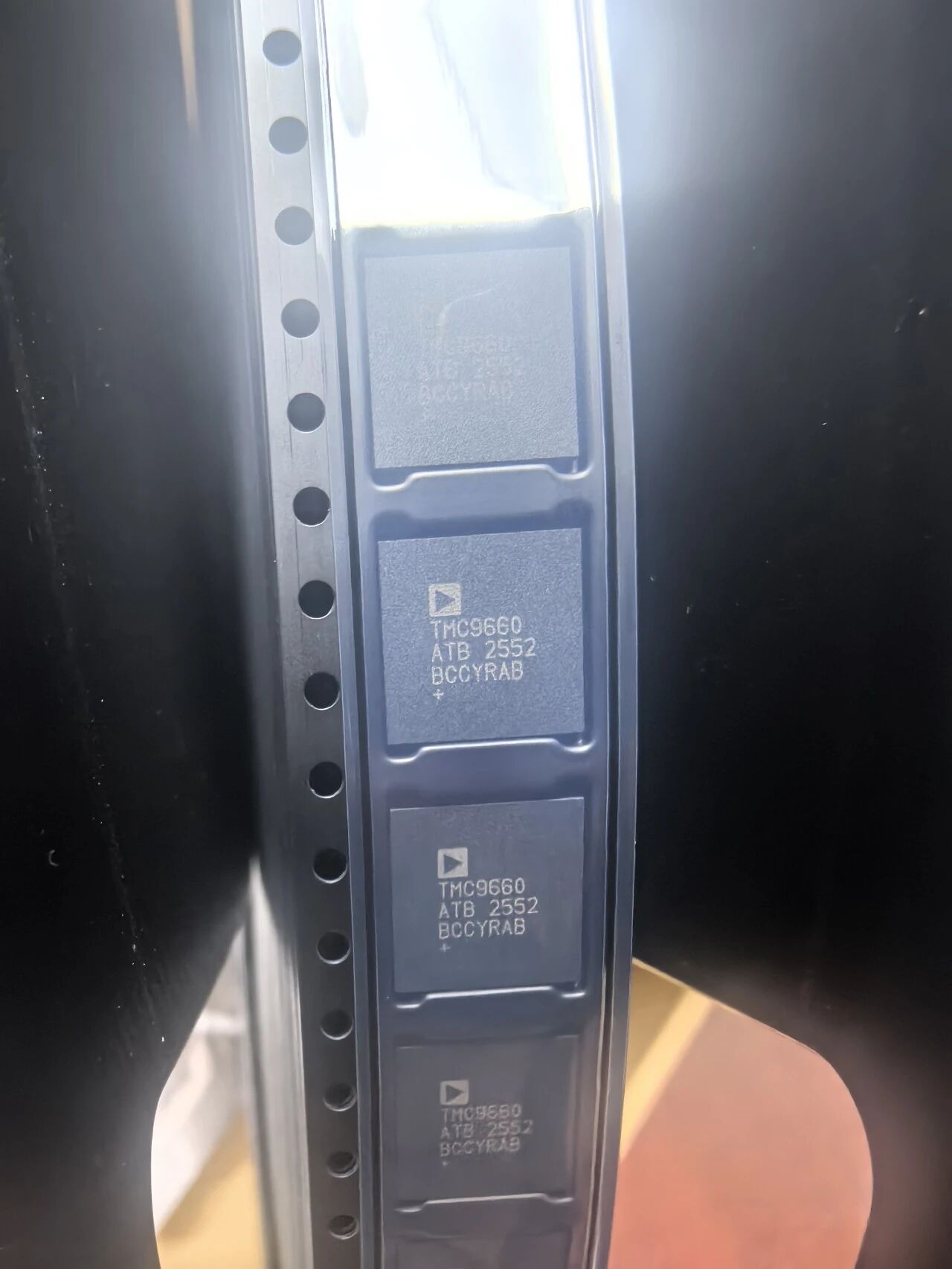

TMC9660：70V 高集成智能硬件 FOC 伺服控制器

·電壓范圍：7.7V~70V DC（完全覆蓋 60V 系統，留有充足余量）

·輸出能力：可驅動外部N 溝道 MOSFET，支持高達 10A RMS 的電機電流

·集成度：集成硬件FOC 伺服控制器、三相智能柵極驅動器、電流采樣鏈路和完整電源管理單元

·主要特性：

o支持三相PMSM/BLDC、兩相步進和有刷直流三種電機類型

o硬件實現磁場定向控制(FOC)、位置 / 速度 / 扭矩控制器和 8 點斜坡發生器

o120MHz SVPWM 引擎，支持 2kHz~100kHz 開關頻率

o內置5.8V/600mA 降壓轉換器和 2 路可配置 LDO (2.5V/3.3V/5V)，每路 150mA

o支持Hall、A/B/N 增量編碼器和 SPI 絕對值編碼器

o9×9mm TQFN64 小封裝，功率密度高

o內置完整的過流、短路、過熱和欠壓保護

o工作溫度范圍：-40℃~125℃

·典型應用：工業伺服電機、機器人關節、AGV 小車、電動工具、園林機械、醫療設備

TMC2160：60V 大功率步進電機預驅動器

·電壓范圍：8V~60V DC

·輸出能力：可驅動外部N 溝道 MOSFET，支持高達 20A RMS 的電機電流

·集成度：集成步進控制邏輯、柵極驅動和完整保護電路

·主要特性：

oStealthChop2靜音技術，實現低噪音運行

oStallGuard2無傳感器負載檢測

oCoolStep負載自適應電流控制，節能可達 75%

oDcStep負載相關速度控制，防止失步

o支持Step/Dir 和 SPI 兩種接口

o7×7mm TQFP48 小封裝，功率密度高

o內置短路、過熱、欠壓和過流保護

o工作溫度范圍：-40℃~125℃

·典型應用：大功率工業設備、數控機床、大型3D 打印機、自動化生產線、AGV 小車

05快速選型對照表

選型小貼士

功率小于70W：優先選擇集成MOSFET 的單芯片方案，簡化設計并降低成本

功率大于70W：選擇柵極驅動器+ 外部 MOSFET 的方案，靈活匹配不同功率需求

對噪音敏感的應用：選擇帶有StealthChop技術的芯片

需要高精度伺服控制的應用：選擇帶有硬件FOC 控制器的 TMC9660

工業和汽車應用：優先考慮寬溫度范圍和高可靠性的型號
