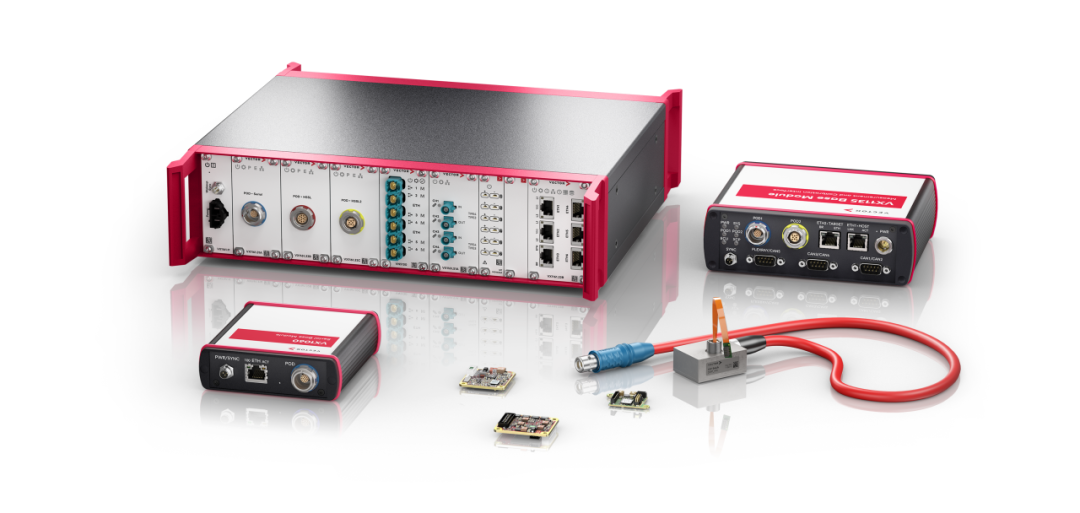

在傳統的基于VX1000的測量與標定解決方案中，A2L文件通常由ASAP2 Toolset、ASAP2 Studio等專用工具生成，并且必須與ECU軟件版本嚴格匹配。然而，在實際項目中，用戶往往會面臨如下挑戰：缺乏完整的A2L生成工具鏈以及A2L文件操作經驗，軟件頻繁迭代導致A2L不同步，測量配置復雜且易出錯等。這些問題不僅增加了開發成本，還可能導致測量數據丟失或錯誤。

基于VX1000的A2L自動生成方案，正是為解決上述問題而設計。該方案允許在ECU軟件中直接嵌入測量信號與測量事件定義，僅依賴于ECU軟件，CANape就可以自動生成A2L文件并快速添加所有測量信號。

該方法特別適用于以下場景：

>

沒有A2L生成工具鏈的項目；

>

測量信號和通道固定的場景，比如基于VX1000硬件的TA Tool Suite解決方案；

>

軟件快速迭代或持續集成環境。直接基于代碼生成A2L文件，可顯著提升測量效率并避免頻繁更新A2L文件導致的問題。

技術原理概述

VX1000自動生成A2L的核心理念是：將A2L信息（測量信號與測量事件定義）直接嵌入到ECU軟件中。開發人員只需在ECU軟件中定義測量信號、數據類型及事件周期等描述信息，CANape即可通過XCP的GET_ID指令（Type 4），自動讀取這些信息并生成A2L文件，實現真正的“零手工配置”測量體驗。A2L信息可存儲在Flash（靜態配置方式）或RAM（動態配置方式）中，由VX1000驅動在配置完成階段生成。靜態配置和動態配置方法在“ECU軟件集成方法”章節展開。

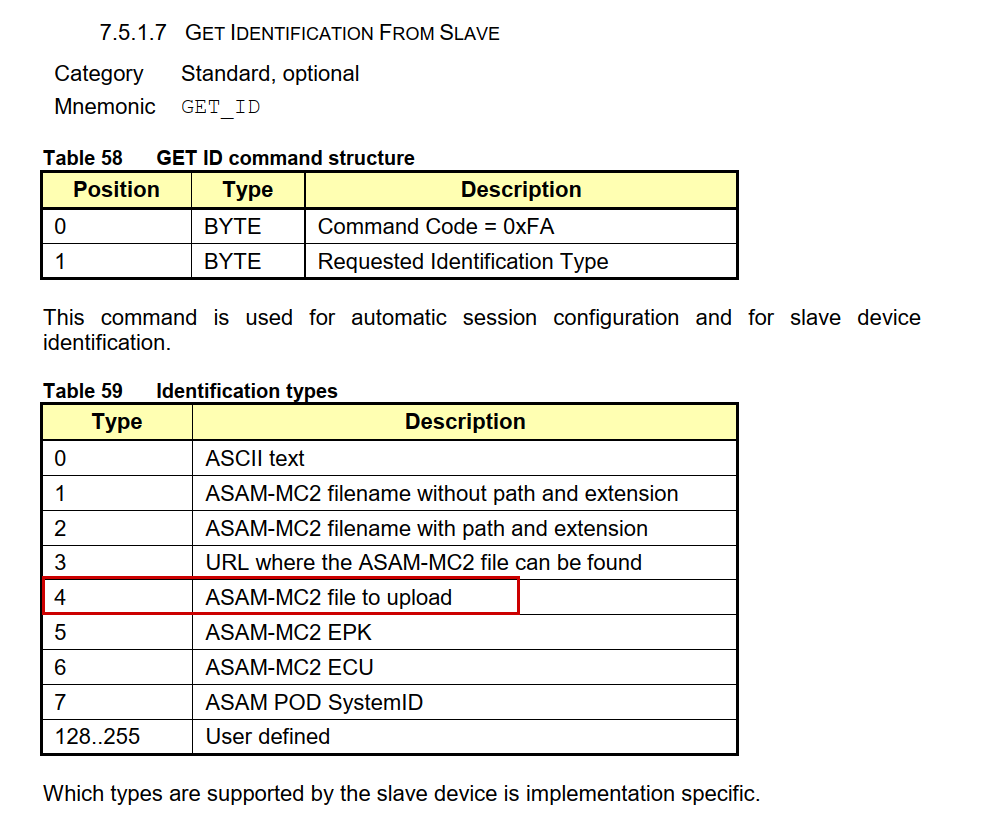

圖1 XCP協議“GET_ID”指令

詳細流程如下：

1.

在ECU軟件中定義測量信號和測量事件，編譯生成可執行文件并下載到ECU；

2.

創建CANape工程，連接VX1000設備；

3.

CANape通過“GET_ID”指令請求A2L信息；

4.

從ECU中讀取A2L信息；

5.

VX1000創建A2L文件；

6.

上傳A2L至CANape。

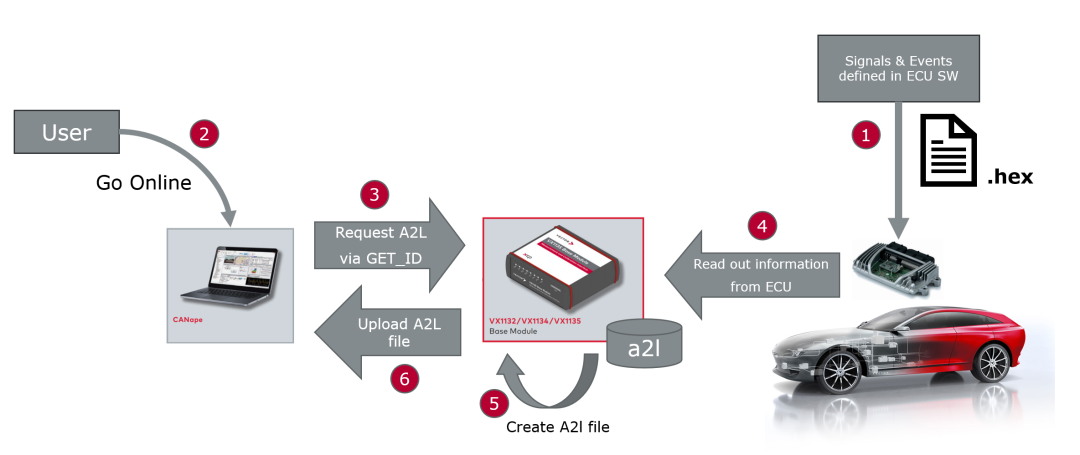

圖2 自動生成A2L文件流程

ECU軟件集成方法

VX1000驅動代碼包提供A2L文件生成的相關接口函數，用戶可在代碼中定義測量事件并綁定對應的測量信號。詳細信息可參考VX1000驅動代碼包中的文檔 TechnicalReference_VX1000.pdf第5.1.8節“A2L Measurement Configuration”。

基于VX1000的A2L自動生成機制，支持靜態配置（Static Configuration）與動態配置（Dynamic Configuration）兩種方式，用戶可根據項目需求靈活選擇或組合使用。

1.

靜態配置方式（Static Configuration）

靜態配置是在編譯階段完成測量信號與事件的定義。開發人員通過VX1000提供的A2L接口函數，在代碼中以固定結構（如信號列表和事件列表）的形式定義測量對象，這些信息會隨程序一起編譯并存儲在ECU的Flash中。

當CANape通過XCP協議發送GET_ID指令時，VX1000固件會讀取這些預定義的測量配置信息，將其轉換為A2L格式并上傳至上位機工具，從而完成A2L文件的自動生成。該方式具有結構清晰、實現簡單、運行穩定等特點，適用于測量信號相對固定的場景，如功能穩定階段或量產項目。

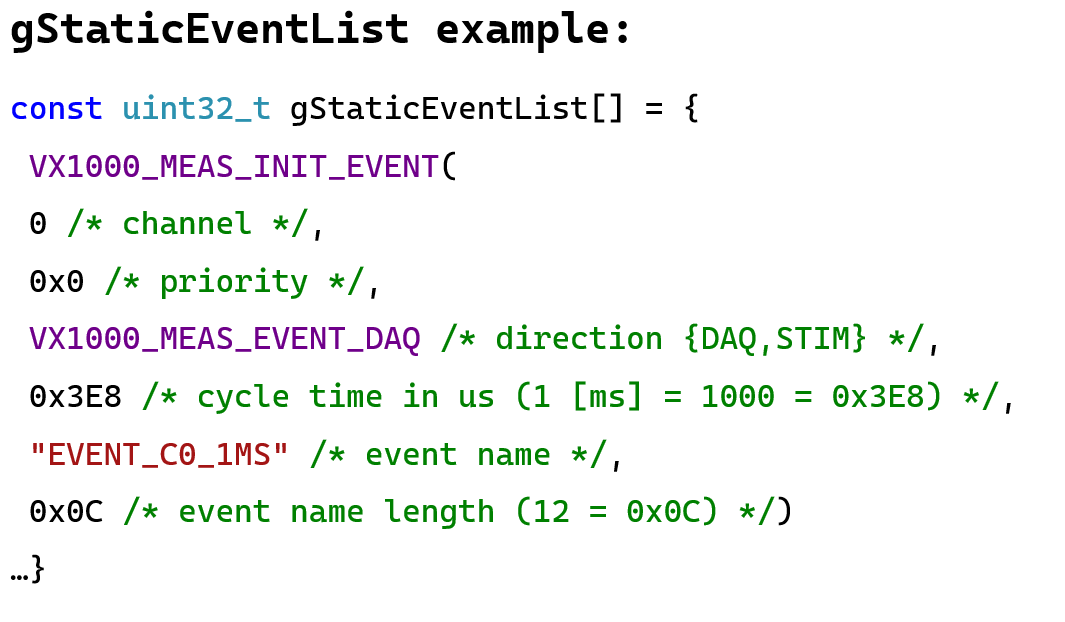

靜態配置：直接定義測量事件描述及信號描述。例如定義gStaticEventList[]用于創建事件列表，gStaticSignalsList[]用于創建信號及測量事件綁定關系等。

圖4 gStaticSignalList[]定義示例

2.

動態配置方式（Dynamic Configuration）

動態配置是在運行時通過VX1000提供的API接口，動態創建或更新測量信號、事件及數據結構。系統在編譯階段預留一定RAM空間用于存儲測量配置，運行過程中由應用代碼調用接口逐步構建完整的測量模型。

在CANape發起GET_ID請求時，VX1000會讀取當前RAM中的全部測量配置信息，并生成對應的A2L文件上傳。該方式具有高度靈活性，支持：動態增刪測量信號，按需配置測量內容，定義復雜數據結構（如結構體、嵌套類型等），適用于算法開發、快速調試以及測量需求頻繁變化的場景。

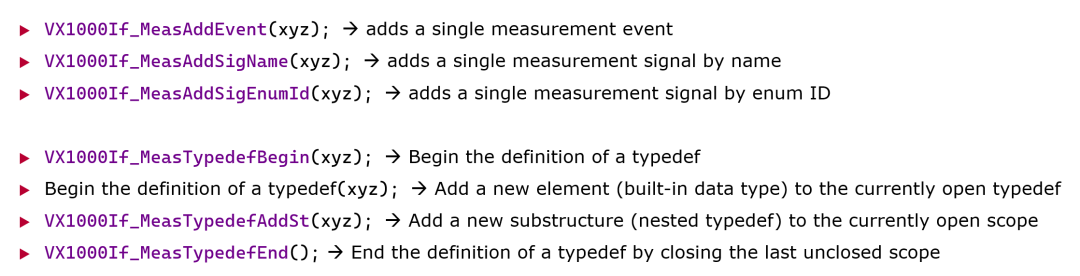

VX1000動態測量配置方法包括如下接口函數，其中VX1000If_MeasAddEvent()可用于添加測量事件，VX1000If_MeasAddSigName()可通過變量名將信號綁定至指定測量通道。針對結構體及子結構體（嵌套）變量，還提供VX1000If_MeasTypedefBegin()、VX1000If_MeasTypedefAddSt()等函數用于描述結構體信息。

圖5 動態配置接口函數

CANape工程配置方法

在CANape中，僅需少量配置即可實現A2L文件中自動生成信號并創建測量列表的功能。

具體步驟如下：

1.

創建CANape工程，連接VX1000設備；

2.

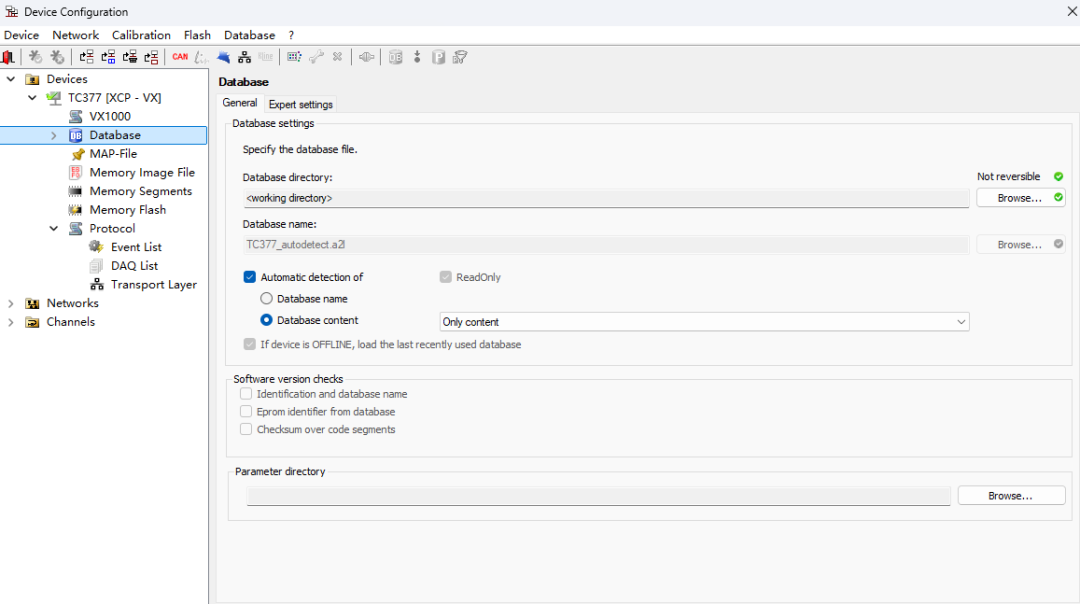

在Device Configuration頁面中，打開“Automatic detection of/Database content”自動讀取A2L文件選項；

圖6 自動讀取A2L文件配置選項

3.

點擊“Online”在線按鈕后，CANape會發送指令“GET_ID”請求A2L文件，并完成加載，用戶無需額外操作；

4.

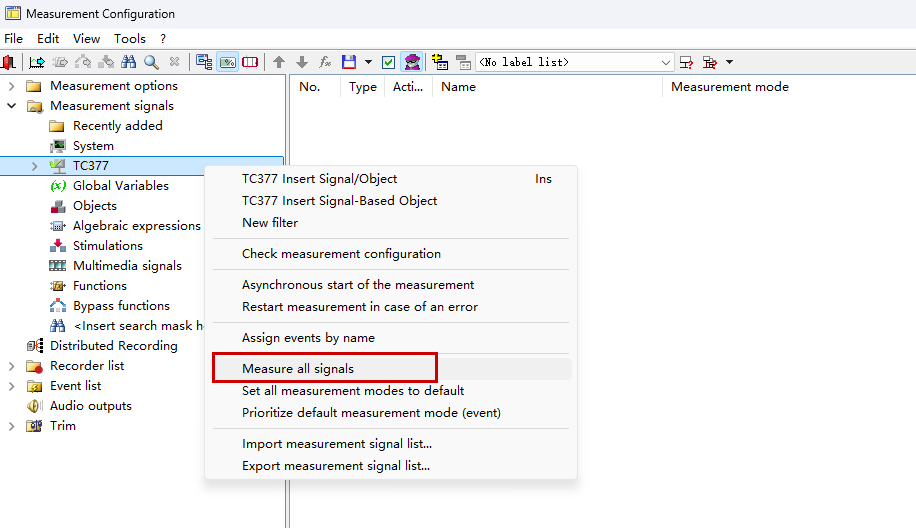

打開測量配置界面，在設備上右鍵打開“Measure all signals”功能，CANape會自動添加所有測量信號至測量列表。在彈出界面選擇“確定”，即可加載所有測量信號；

圖7 “Measure all signals”功能開啟

5.

點擊“Start”測量開始按鈕，即可開始測量并添加觀測量。

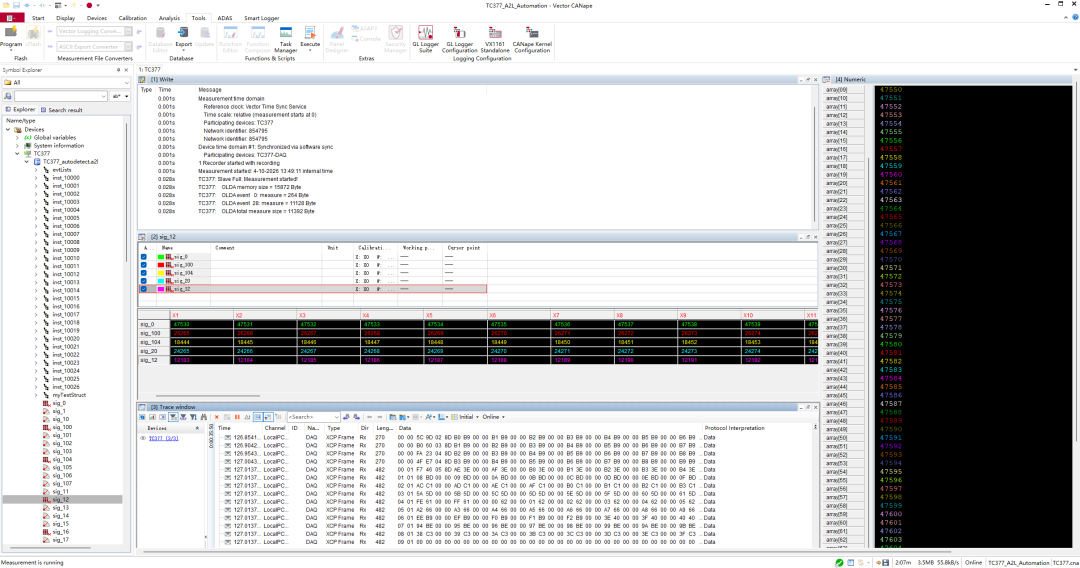

圖8測量顯示界面

總結

VX1000自動生成A2L文件的方案，通過將測量配置嵌入ECU軟件，實現從“離線配置”向“在線生成”的轉變，不僅有效解決A2L版本一致性問題，顯著提升測量效率，還大幅降低開發與維護成本，全面提升測量系統的靈活性與可靠性。該方案特別適用于多核SoC和軟件快速迭代場景，是軟件定義汽車（SDV）中測量與標定自動化的重要基礎能力之一。
