4054充電芯片選型指南：PW4054H/PW4057H/PW4056HH全系列解析

為什么選擇4054充電芯片方案？

在消費電子產品日趨小型化的今天，單節3.7V鋰電池充電管理方案的選擇直接影響產品的安全性、穩定性和成本控制。4054充電芯片憑借其線性恒流恒壓（CC/CV）充電架構、外圍元件極少（僅需3~5顆）、PCB面積占用小等核心優勢，成為TWS耳機、智能穿戴、電子煙、小型物聯網設備等領域的首選充電管理方案。

平芯微（PWCHIP）在4054充電芯片基礎架構上進行了全面升級，推出了PW4054H、PW4057H、PW4056HH三款差異化產品，均內置輸入過壓保護（OVP）和28V高耐壓設計，從根本上解決了傳統4054充電芯片在快充適配器誤插、USB口浪涌等場景下的安全隱患。

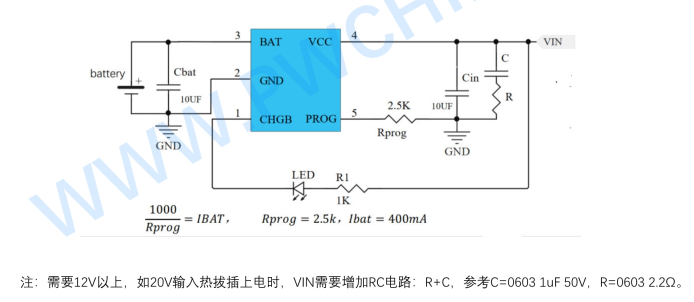

PW4054H：經典5腳4054充電芯片的安全升級版

PW4054H是平芯微推出的一款高性價比單節鋰電池線性充電管理芯片，采用業界通用的SOT23-5封裝，可直接Pin-to-Pin替代市面上絕大多數4054充電芯片方案。

PW4054H的核心技術參數如下：最大充電電流500mA，通過外部電阻RPROG編程設定；輸入端耐壓高達28V，即使誤接12V或24V適配器也不會損壞芯片；內置6.8V輸入過壓保護（OVP），當輸入電壓超過6.8V時自動關斷充電通路，有效保護后端電池安全；充電終止電壓精度達到±1%，確保電池充滿而不過充。

在功能設計上，PW4054H內置功率MOSFET，無需外接電流檢測電阻，進一步精簡了外圍電路；具備CHRG充電狀態指示輸出，方便驅動LED指示燈；支持電池溫度監測（NTC）功能；內置熱調節環路，在高溫環境下自動降低充電電流，防止芯片過熱；支持電池反接保護和自動再充電功能。

PW4054H適用于電池容量在100mAh~500mAh范圍的小型鋰電池產品，如藍牙耳機、TWS充電倉、智能手環、電子煙、無線鼠標、遙控器等。其SOT23-5封裝與傳統4054充電芯片完全兼容，客戶無需重新設計PCB即可完成方案升級，實現從普通4054到帶OVP保護的4054充電芯片的無縫切換。

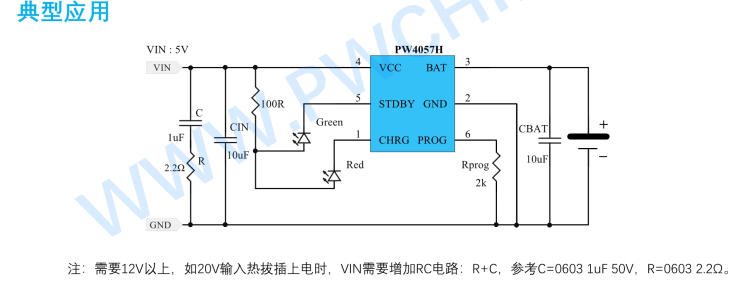

PW4057H：6腳增強型4054充電芯片，更大電流更多功能

對于需要更高充電電流或更多控制功能的應用場景，PW4057H提供了SOT23-6封裝的增強型4054充電芯片解決方案。相比5腳的PW4054H，PW4057H多出一個獨立的使能控制引腳（CE），支持外部主控MCU對充電過程的精確控制。

PW4057H的技術參數如下：充電電流范圍0.1A~0.8A，通過外部編程電阻靈活設定；輸入端耐壓28V，OVP關斷閾值6.8V；電池端耐壓高達20V，徹底杜絕電池端異常高壓對芯片的損傷風險；同樣內置完整的CC/CV充電控制、熱調節、自動再充電、充電狀態指示等功能。

PW4057H特別適合需要MCU聯動控制的智能產品設計。通過CE引腳，系統可以在特定條件下（如溫度過高、電池異常等）主動關斷充電，實現更精細化的電池管理策略。其0.8A的最大充電電流也使其能夠勝任300mAh~800mAh電池容量的快速充電需求，在保持4054充電芯片小體積、低成本優勢的同時，滿足中等容量電池產品的充電速度要求。

PW4057H典型應用包括：智能手表、運動手環、兒童定位器、小型GPS追蹤器、便攜式醫療設備、電子價簽、智能門鎖等需要MCU管控充電流程的產品。

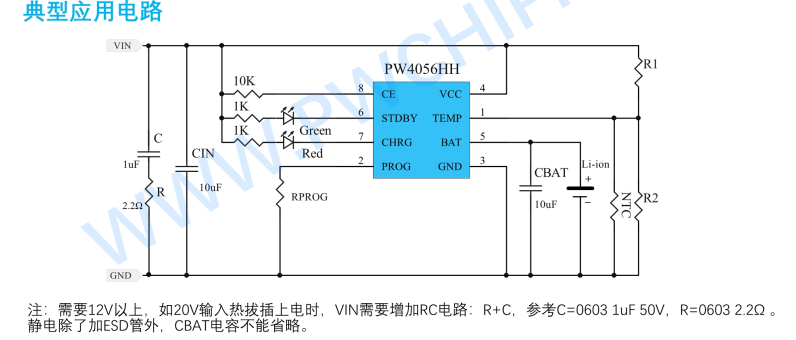

PW4056HH：大電流4054充電芯片方案，SOP8散熱增強封裝

當產品電池容量超過800mAh，需要1A甚至更高充電電流時，SOT23封裝的散熱能力將成為瓶頸。PW4056HH采用SOP8-EP（帶散熱焊盤）封裝，在保持4054充電芯片線性充電架構簡潔性的同時，大幅提升散熱能力和充電電流承載能力。

PW4056HH核心參數：最大充電電流1A，通過外部電阻編程；輸入端耐壓28V，內置6.8V OVP保護；支持4.2V、4.35V、4.4V多種充電終止電壓選擇，可適配不同電化學體系的鋰電池（普通鈷酸鋰、高壓鈷酸鋰等）；SOP8-EP封裝的底部散熱焊盤可直接連接PCB大面積銅箔，熱阻顯著低于SOT23封裝。

PW4056HH在功能上同樣配備了完整的安全保護體系：輸入過壓保護、電池反接保護、熱調節保護、過溫關斷保護、充電超時保護等。獨立的充電狀態指示引腳（CHRG）和充電完成指示引腳（STDBY）可分別驅動紅綠雙色LED，為用戶提供直觀的充電狀態顯示。

PW4056HH主要面向電池容量在500mAh~1500mAh范圍的產品，如便攜式藍牙音箱、小型行車記錄儀、電子書閱讀器、手持掃描槍、對講機、應急照明燈等需要較大電流充電但又不希望引入開關電源方案復雜度的應用。

三款4054充電芯片對比選型

從封裝維度來看：PW4054H采用SOT23-5（5腳），體積最小，適合空間極度受限的微型產品；PW4057H采用SOT23-6（6腳），增加CE使能控制，適合需要MCU聯動的智能產品；PW4056HH采用SOP8-EP（8腳帶散熱底板），散熱最優，適合大電流充電需求。

從充電電流維度來看：PW4054H最大500mA，定位小電流精品方案；PW4057H最大800mA，覆蓋中等電流需求；PW4056HH最大1A，滿足大容量電池快充需求。

從安全特性維度來看：三款4054充電芯片均具備28V輸入耐壓和6.8V OVP保護，這是平芯微相對于市場同類4054充電芯片的核心差異化競爭力。在當前快充普及的大環境下，用戶誤將9V/12V快充頭插入5V充電設備的情況屢見不鮮，28V耐壓+OVP保護組合可有效避免因輸入過壓導致的芯片燒毀和電池起火風險。

從成本維度來看：三款產品均屬于高性價比4054充電芯片方案，外圍元件數量少（3~5顆），BOM成本可控，且均可直接替代市面主流4054、4056、4057系列充電IC，客戶切換成本極低。

4054充電芯片的技術優勢總結

平芯微PW4054H、PW4057H、PW4056HH三款4054充電芯片共同具備以下技術優勢：

第一，全系列28V高耐壓設計。無論是USB口的靜電浪涌，還是誤插高壓適配器，芯片均能安全承受而不損壞，這是傳統4054充電芯片方案（通常僅耐7~8V）無法比擬的。

第二，內置6.8V輸入OVP保護。當檢測到輸入電壓異常升高超過6.8V時，芯片立即關斷充電MOSFET，切斷輸入到電池的能量通路，從源頭保障電池安全。OVP保護具有滯回特性，輸入電壓恢復正常后自動恢復充電，無需人工干預。

第三，線性充電架構固有優勢。無開關噪聲、無EMI輻射、無需電感等磁性元件，電路設計簡單可靠，特別適合對電磁兼容性要求嚴格的產品（如醫療電子、音頻設備等）。

第四，完善的安全保護機制。涵蓋輸入過壓保護、電池反接保護、過溫保護、熱調節、充電超時保護、自動再充電等全方位安全功能，滿足各類消費電子產品的安全認證需求。

第五，極簡外圍設計。最少僅需輸入電容、編程電阻、輸出電容三顆元件即可構成完整充電系統，PCB面積占用極小，非常適合小型化產品設計。

應用場景與選型建議

面對不同的產品需求，建議按以下原則選擇合適的4054充電芯片型號：

對于電池容量小于500mAh、PCB空間極為有限、無需MCU控制充電的超小型產品，推薦選用PW4054H。其SOT23-5封裝是4054充電芯片家族中體積最小的方案，500mA充電電流足夠覆蓋絕大多數小型鋰電池的充電需求。

對于電池容量在300mAh~800mAh之間、產品設計中已有MCU且希望實現充電智能管控的場景，推薦選用PW4057H。其獨立CE使能引腳為系統級電池管理提供了靈活性，800mA充電電流也為中等容量電池提供了更快的充滿速度。

對于電池容量在500mAh~1500mAh之間、需要1A大電流充電、PCB空間相對充裕的產品，推薦選用PW4056HH。其SOP8-EP封裝的優異散熱性能確保在大電流充電時芯片溫升可控，多種充電終止電壓選擇也為不同電池體系提供了適配空間。
