mc34063引腳圖及功能

　　MC33063該器件本身包含了DC／DC變換器所需要的主要功能的單片控制電路且價格便宜。它由具有溫度自動補償功能的基準電壓發生器、比較器、占空比可控的振蕩器，R—S觸發器和大電流輸出開關電路等組成。該器件可用于升壓變換器、降壓變換器、反向器的控制核心，由它構成的DC／DC變換器僅用少量的外部元器件。主要應用于以微處理器（MPU）或單片機（MCU）為基礎的系統里。

　　MC34063 集成電路主要特性：

　　輸入電壓范圍：2、5～40V

　　輸出電壓可調范圍：1．25～40V

　　輸出電流可達：1．5A

　　工作頻率：最高可達100kHz

　　低靜態電流新藝圖庫mc34063 是什么mc33063

　　短路電流限制

　　可實現升壓或降壓電源變換器

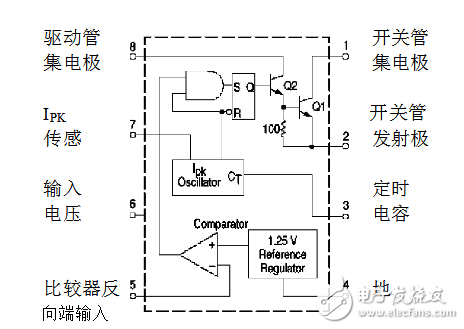

　　MC34063的基本結構及引腳圖功能：

　　1腳：開關管T1集電極引出端；

　　2腳：開關管T1發射極引出端；

　　3腳：定時電容ct接線端；調節ct可使工作頻率在100—100kHz范圍內變化；

　　4腳：電源地；

　　5腳：電壓比較器反相輸入端，同時也是輸出電壓取樣端；使用時應外接兩個精度不低于1％的精密電阻；

　　6腳：電源端；

　　7腳：負載峰值電流（Ipk）取樣端；6，7腳之間電壓超過300mV時，芯片將啟動內部過流保護功能；

　　8腳：驅動管T2集電極引出端。

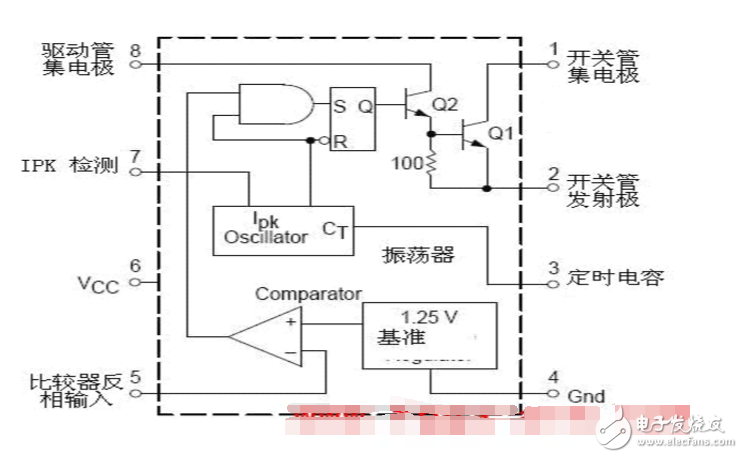

　　MC34063內部功能框

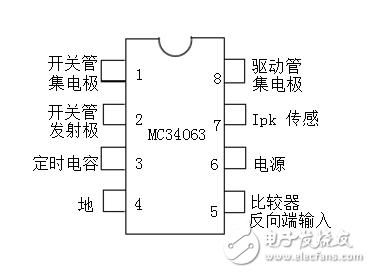

　　mc34063管腳排列圖

?
