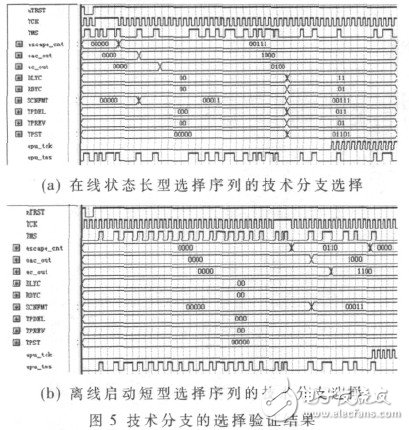

4.2 串型等價掃描的設計及驗證

在星型拓?fù)鋻呙杓夹g(shù)中，提供了一種串型等價掃描的方法，這樣既完成了星型掃描功能，又實現了TDO數據的驅動沖突保護。其具體設計過程為：

(1)選擇所有的分支；
(2)選擇所有分支中的所有CLTAP，并指明標準協議的應用；
(3)選擇單一的技術分支,并將狀態推進至Run-Test/Idle狀態；
(4)使用SSD指令選擇技術分支中不參與串型等價掃描的STL，使它們成為閑置組成員(其余的 STL 為掃描組成員)；
(5)推進掃描組中的STL的CLTAPC狀態移入Pause-xR 狀態；
(6)使用SSD來識別一個掃描目標的STL，并對目標STL進行移位掃描，再回到Pause-xR狀態，但不經過Update-xR狀態，使其他不是閑置組成員的STL成為Pause-xR組成員(這使得被SSD識別的STL成為掃描組唯一的成員)；
(7)對技術分支中不是閑置組成員的每一個STL重復步驟（6）；
(8)待技術分支中所有非閑置組成員完成掃描移位后，選擇技術分支中非閑置組的CLTAPC經過Update-xR狀態，并最終回到Pause-xR狀態，中間不經過Shift-xR 狀態；
(9)重復步驟（6）、（7），完成整個單一技術分支的掃描；
(10)重復步驟(3)至(9)，完成所有技術分支的掃描；
(11)將所有的CLTAPC狀態同步到ADTAPC的狀態，完成串型等價掃描的整個過程。

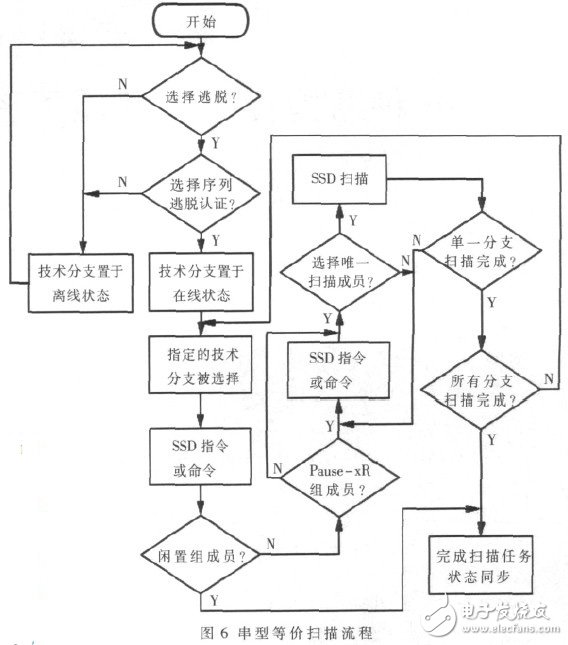

串型等價掃描的設計流程如圖6所示。

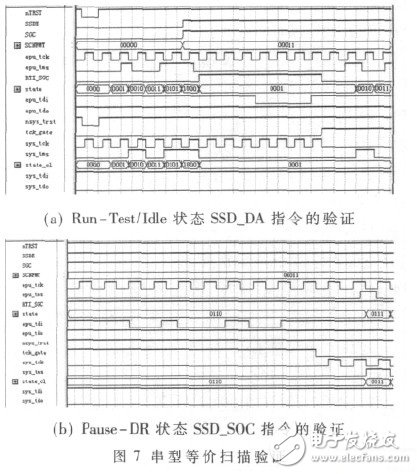

串型等價掃描的關鍵是SSD操作，本文中，以單個TAP.7控制器和CLTAPC為例,對SSD指令的功能仿真驗證，結果分別如圖7所示。

邊界掃描測試技術廣泛應用于超大規模集成電路中，測試標準的發展為測試接口設計提出了更高的要求。IEEE 1149.7測試標準中規范的TAP.7接口具有傳統TAP.1接口所沒有的功能特性，因此對它的研究具有深遠意義。本文中設計的支持星型掃描技術的接口是一種基于原有JTAG器件的TAP.1接口，在TAP.1接口上添加相應的邏輯硬件層實現擴展功能的升級接口，在目前基于TAP.1接口的系統級測試中有很好的應用前景。本文中的接口設計方法具有良好的可擴展特性，為以后進一步功能升級奠定基礎，從而避免了重復開發所帶來的資源浪費,同時對IEEE 1149.7標準規范的系統器件的研究和設計具有很好的參考價值。
