數字濾波器通常分成有限脈沖響應（finite impulse response，也就是FIR）和
無限脈沖響應（infinite impulse response，也就是IIR）兩大類。FIR 濾波器相對
于IIR濾波器而言，優點是相位線性和性能穩定，應用范圍廣，缺點是需要長的
沖擊響應（即高階數）才能得到理想的結果，實現難度較大。因此在FPGA 上實
現高性能FIR 濾波器是很具有挑戰性的。下面我們用幾種不同的方法來完成FIR
濾波器設計，并進行比較。
FIR 濾波器的系數為{11，-69， -51， 61， 85， -72， -198， -37， 234，
72，-631，-922，594，4185，8139，9871，8139，4185，594，-922，-631，72，
234，-37，-198，-72，85，61，-51，-69，11}。兩路輸入，輸入信號位寬為7，
輸出信號位寬為23。
設計輸入為VHDL 語言，輸入輸出信號聲明如下：
entity receive_low_pass_filter is
port (chip_input_i : in signed(6 downto 0);

chip_input_q : in signed(6 downto 0);
clk : in std_logic;
reset : in std_logic;
data_i_channel_output : out signed(22 downto 0);
data_q_channel_output : out signed(22 downto 0) );
end receive_low_pass_filter;
第一種方法：使用Altera 公司的QuartusII3.0 單獨完成整個設計過程，
在Quartus 中新建一個項目（project），然后將VHDL 文件添加進去，我們選
擇APEX 系列20K1000EBC652 芯片，執行Start Compilation，得到時序分析報
告，發現最大頻率為72.19MHz。
第二種方法：使用Precision RTL 綜合在不使用任何約束條件下對VHDL 文件
進行綜合，如圖2 所示。

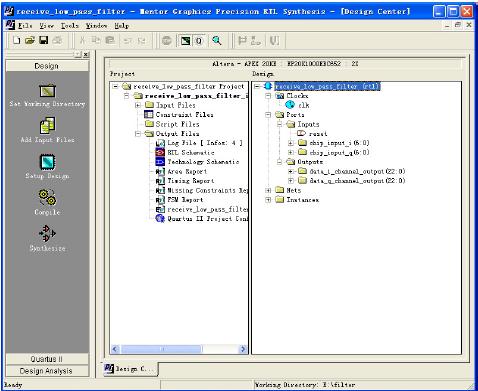

圖 2 Precision RTL 綜合界面
用綜合得到的網表文件（EDIF 文件）代替Quartus 項目中的VHDL 文件，執
行Start Compilation，得到時序分析報告，發現最大頻率為95.2MHz。

B 時序仿真
圖4 仿真結果
以上實例充分驗證了Precision RTL 綜合在FPGA 設計中的重要作用，它對我們?cè)O(shè)計水平的提高有很大幫助。
