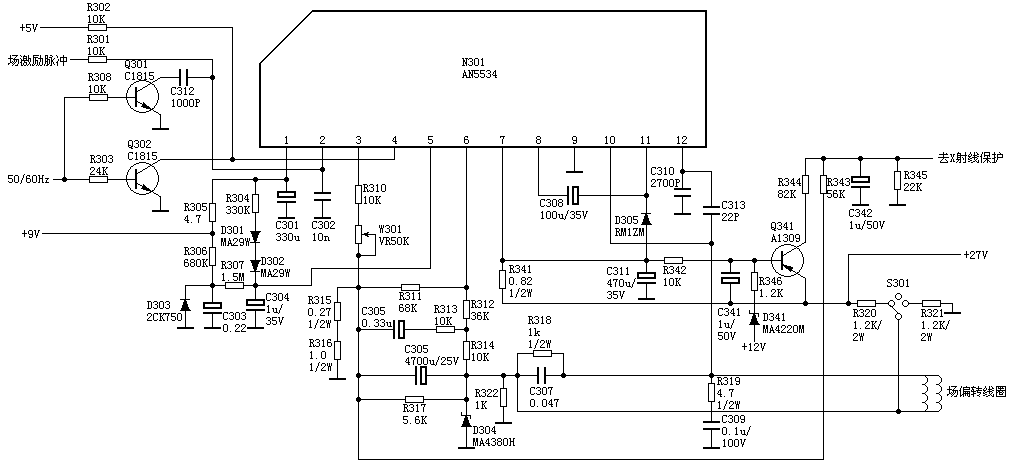

AN5534場掃描輸出芯片應用電路圖

AN5534場掃描輸出芯片應用電路圖

AN5534引腳功能及管腳電壓

腳號

功能

電壓

場掃描小信號用電源

9.0

同步觸發脈沖輸入

1.07

場幅調整

3.12

50/60Hz切換信號輸入

4.0

場鋸齒波產生

5.7

場交.直流反饋

4.9

場電源

27.3

泵電源形成及場逆程脈沖輸出

1.3

地

場輸出

16.3

場輸出及泵電源供電電源

27.7

防振電容保護兼相位補償

1.2
