比對試驗，就是在不同實驗室、不同的測試環境下對同一受試設備所測得的結果進行比較，取得可以相互比較的測試結果和測試條件。由于各試驗室使用的儀器不同，測試場地不同，測試手段也不同，對同一受試設備的測試結果，難免會有差異。為了節省時間和費用，生產企業向我EMC測試實驗室提出做比對實驗。能獲得與產品的售銷地認證機構相同的測試結果，根據EMC測試市場的需求，我檢測中心做了與德國VDE實驗室的比對測試。
一、測試環境
1．VDE實驗室
??? 1)測試設備：RS公司的EMI測試接收機及測試網絡；
??? 2)測試標準：EN55015～96；
??? 3)頻率范圍：10kHz-30MHz；
??? 4)工作環境：AC 230V 50Hz；
??? 5)測試帶寬：10kHz 150kHz lOOI-Iz；150kHz-30MHz 10kHz：
??? 6)受試設備：AC 11．6V 105W 電子變壓器
??? 7)測試布局：桌面上放置一個接地良好的0．5m×0．7m的鋁板，負載為三只共105W 的白熾燈，負載線長小于2米，垂直放置；
??? 8)工作狀態：加電工作，預熱15分鐘后開始測試；
??? 9)測試曲線：準峰值+平均值。
2．本檢驗中心EMC室
??? 1) 試驗設備：HP8574A EMI自動測試系統，RDL一80A人工電源網絡；
??? 2)測試標準：CISPR15；
??? 3)頻率范圍：9kHz～30MHz；
??? 4)工作環境：AC 235V 50Hz 23℃ 68％RH
??? 5)測試帶寬：9kHz～150kHz? 3kHz150kHz～30MHz? 100kHz
??? 6)受試設備：AC 11．6V 105W 電子變壓器；

??? 7)測試布局：0．8m高的桌面上放置lm×2．6m的接地銅板，鋼板上放直徑為0．76m的轉臺；
??? 8)工作狀態：加電工作；
??? 9)測試曲線：峰值+準峰值。
二、測試方法
方案一 針對工作狀態中要預熱15分鐘后才開始測試的情況，首先進行了開機就測和預熱15分鐘后再測兩種測試情況的比對，比對結果無太大的差別。故預熱15分鐘后再測的做法可以不采用。
方案二 把本檢驗中心儀器的測試帶寬改為在德國檢驗室測試時的測試帶寬，即
??? 10kHz~150kHz改為100Hz
??? 150kHz~30MHz改為10kHz

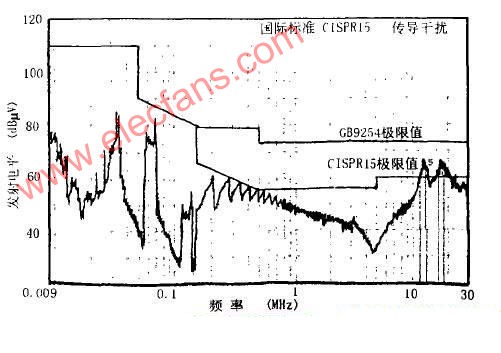

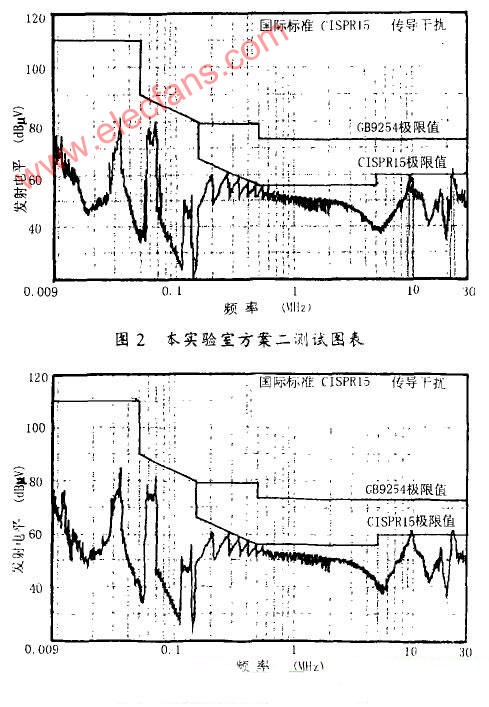

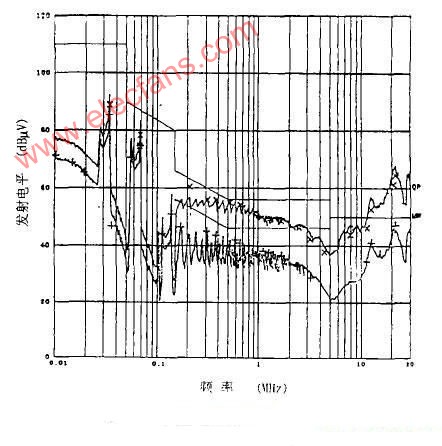

??? 把0．5m×0．7m的鋁板放在轉各上其它完全按照在德國試驗室的條件布置，測試結果如圖2所示，比較圖2與圖1(德國實驗室測試圖表)可以看出：a)在
9kHz-9MHz頻率范圍內測試曲線的整個趨勢是相似的，在0．10kHz，0．03MHz，0．051MHz，0．066MHz等頻率點的準峰值基本相似。b)在9MHz～30MHz頻率范圍內，在圖1中，11．465MHz處是46．3dBμ V，在圖2中，12．61MHz處是52．6dBμ V，9．805MHz處是56．4dBμ V，20．91MHz處是64．6dBμ V，22．41MHz處是60．4dBμ V，21．635MHz處是64．6dBμ V，從圖1、圖2的上述頻率點和準峰值看出測試結果有一定的差別。

??? 方案三 以我們原程序中的測試帶寬進行測試，保持原程序不變，重復方案二的試驗，測試結果如圖3所示，對比圖2、圖3的各打印頻率點可以看出，測試結果只有1～2dB,u V 的差別，完全屬于誤差范圍之內，因此可以否定方案二，不需修改帶寬，用原來的測試程序測得的結果在9kHz～9MHz頻率范圍內與VDE實驗室的測試結果相似，但在9MHz 30MHz的頻率范圍內頻率點有些漂移，且準峰值有差別。

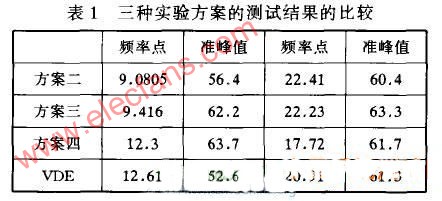

??? 方案四 針對上述測試結果，在9MHz～30MHz的頻率范圍內有差別的情況下，根據分析是由接地的原因引起的，因此去掉小鋁板，把受試設備直接放在我們實驗桌的銅板上，重復上述測試，測試結果如圖4。原在9．805MHz處的頻率點移到了12．3MHz處，與VDE實驗室測試結果12．61MHz只差0．29MHz；原22．41MHz處的頻率點移到17．72MHz處與原VDE實驗室測試結果20．9MHz只差3．18MHz；原56．4dBμ　V到63．7dBμ V與VDE實驗室測試結果52．6dBμ V相差11．1dBμ V；原60．4dBμ V到61．7dBμ V與VDE實驗室的測試結果61.3dBμ V相差0．4dBμ　V，即

??? 由此判斷，在9MHz～30MHz頻率范圍內的峰值是由接地原因引起的，說明上述分析正確。
三、比對結果
??? 從上述各試驗方法得出的測試結果中我們可以看到，各頻率點的漂移不大于3MHz，準峰值的差別除12．3MHz處，其余小于2dBt~V，屬誤差范圍之內，而12．3MHz準峰值是由于接地的原因引起的，說明VDE試驗室的金屬板比我們的銅板接地好。那么，只要在我們這里試驗?zāi)軌蛲ㄟ^，到VDE實驗室同樣能通過。
就我們現有的試驗條件和設施，與德國VDE實驗室完全可以比對。
